Belimo Vanne Papillon DN80/PN16 Wafer 24VAC/DC GGG40 EPDM IP40 ISO 5211 90s 40Nm D680N/VGR24A-LP1-5

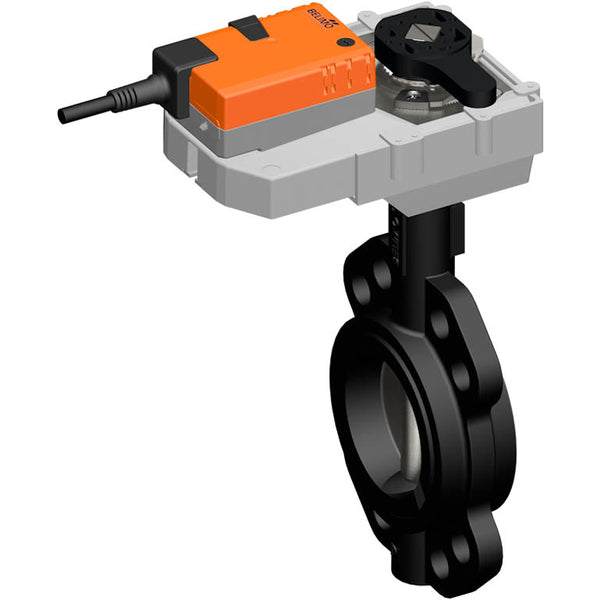

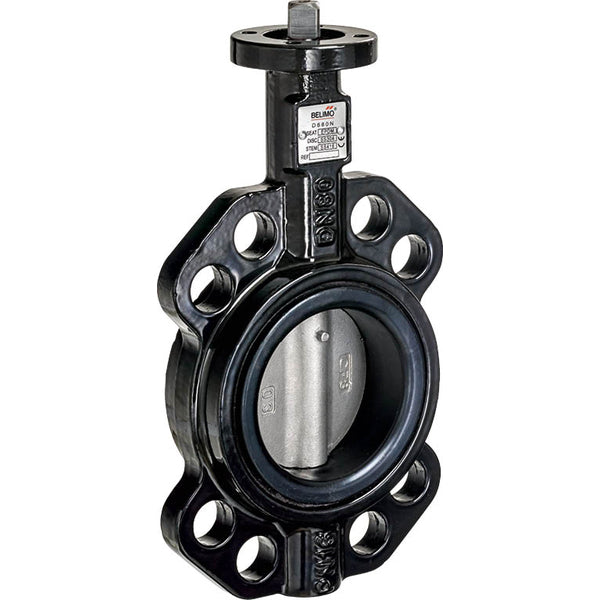

Cette vanne papillon est proposée en combinaison avec un actionneur électrique. L'actionneur peut faire pivoter la vanne de 0 à 90 degrés en 90 secondes et nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur électrique est fourni avec un indicateur visuel de positionnement qui permet de voir clairement la position de la vanne. La vanne papillon est dotée d'une bride de type wafer pour le raccordement à la tuyauterie, d'un diamètre nominal de DN 80 et d'une capacité maximale de 16 bars (232 psi) pour les fluides non dangereux. Veuillez noter que la pression maximale peut varier en fonction du type de fluide, vérifiez donc attentivement la fiche technique. La vanne papillon est dotée d'un corps en fonte GGG 40 et d'un joint en EPDM. La vanne est adaptée à des températures de fluide comprises entre -20 et 120 °C (-4 et 248 °F). L'actionneur a un degré de protection IP40 et convient à une température ambiante de -30 à 50 °C (-22 à 122 °F). L'actionneur est doté d'un contrôle BACnet IP/Modbus TCP, permettant une communication polyvalente et une interopérabilité avec d'autres systèmes pour des capacités de contrôle et de surveillance rationalisées. L'actionneur peut être monté sur la vanne via la bride ISO 5211. Avant de connecter l'actionneur, veuillez lire attentivement le manuel.

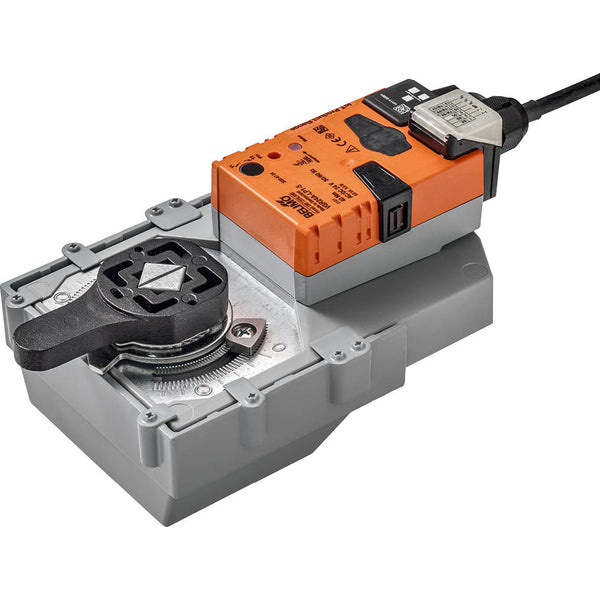

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou qu'il reste verrouillé. Le déclenchement manuel de l'adaptation peut se faire en appuyant sur le bouton "Adaptation". Les deux butées mécaniques sont détectées pendant l'adaptation (toute la plage de réglage). L'actionneur se déplace alors dans la position définie par le signal de commande. L'actionneur peut être monté directement sur la vanne rotative ou la vanne papillon à l'aide d'une bride de montage. L'orientation du montage par rapport à la vanne peut être sélectionnée par incréments de 90°. L'actionneur est contrôlé via le Cloud, BACnet IP ou Modbus TCP et se déplace vers la position définie par le signal de commande. Les mêmes interfaces permettent d'écrire et de lire différents points de données. En mode hybride, l'actionneur reçoit son signal de commande analogique du contrôleur de niveau supérieur et se déplace jusqu'à la position définie. Différents points de données peuvent être lus et écrits (à l'exception du signal de contrôle) en utilisant le Cloud, BACnet IP ou Modbus TCP. L'angle de rotation peut être réglé à l'aide de butées mécaniques. Les données enregistrées (enregistrement intégré des données pendant 13 mois) peuvent être utilisées à des fins d'analyse. Les fichiers CSV peuvent être téléchargés via un navigateur web.

Pour :

• Pas de risque de coup de bélier dû à une fermeture lente (90 s)
• Les composants sont interchangeables et peuvent être remplacés individuellement si nécessaire.
• Valeur Kv élevée car le fluide s'écoule en ligne droite
• Convient aux milieux visqueux
