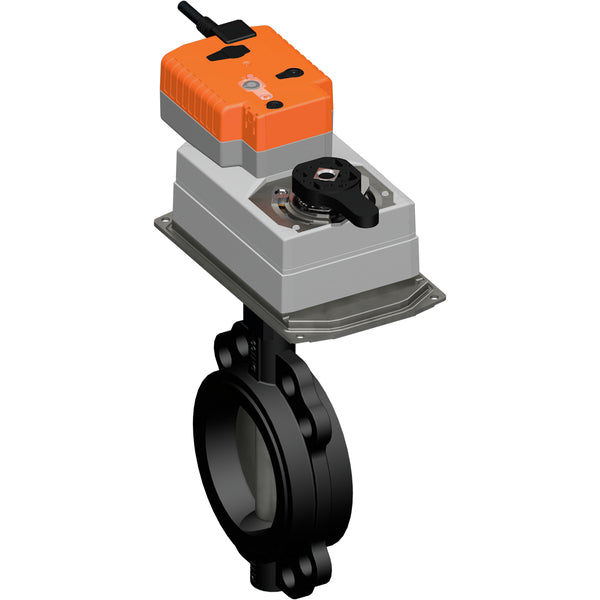

Vanne Papillon Belimo DN80/PN16 Wafer 24VAC/DC Ouvert/Fermé Cas De Défaillance GGG40 EPDM IP54 ISO 5211 150s 90Nm D680N/DRK24A-5

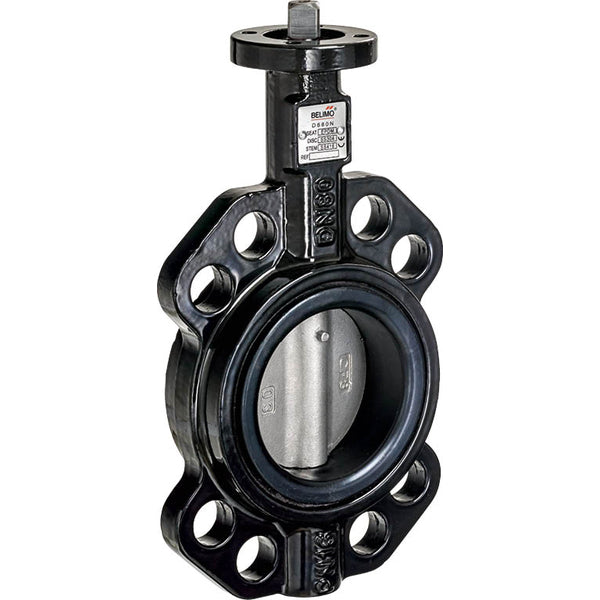

Cette vanne papillon est proposée en combinaison avec un actionneur électrique ouvert/fermé de sécurité (NC/NO). L'actionneur peut faire pivoter la vanne de 0 à 90 degrés en 150 secondes et nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur électrique est fourni avec un indicateur visuel de positionnement qui permet de voir clairement la position de la vanne. La vanne papillon est dotée d'une bride de type wafer pour le raccordement à la tuyauterie, d'un diamètre nominal de DN 80 et d'une capacité maximale de 16 bars (232 psi) pour les fluides non dangereux. Veuillez noter que la pression maximale peut varier en fonction du type de fluide, vérifiez donc attentivement la fiche technique. La vanne papillon est dotée d'un corps en fonte GGG 40 et d'un joint en EPDM. La vanne est adaptée à des températures de fluide comprises entre -20 et 120 °C (-4 et 248 °F). L'actionneur a un degré de protection IP54 et convient à une température ambiante de -30 à 50 °C (-22 à 122 °F). L'actionneur peut être monté sur la vanne via la bride ISO 5211. Avant de connecter l'actionneur, veuillez lire attentivement le manuel. L'actionneur positionne simultanément la vanne pendant que les condensateurs intégrés sont chargés. En cas d'interruption de l'alimentation électrique, la vanne se met automatiquement en position de sécurité (NC/NO) en utilisant l'énergie électrique stockée.

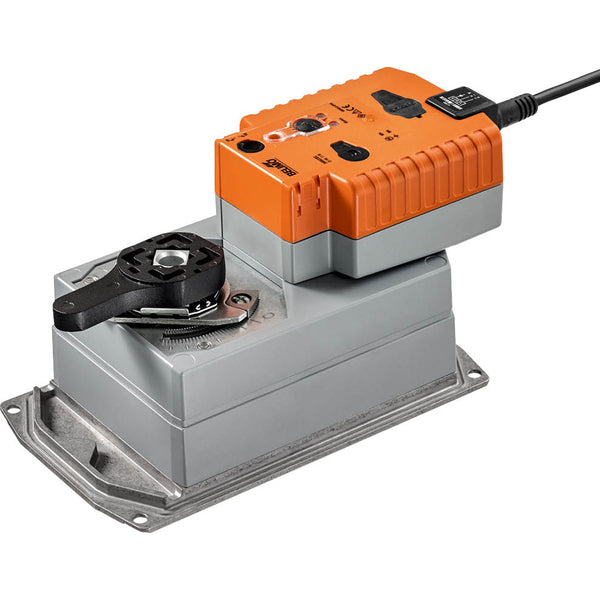

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. En raison de sa caractéristique de couple non linéaire, l'actionneur ne convient qu'aux vannes papillon et non aux autres vannes. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou qu'il reste verrouillé. L'actionneur peut être monté directement sur la vanne papillon. L'orientation du montage par rapport à la vanne papillon peut être choisie par incréments de 90°. L'actionneur déplace la vanne dans la position de fonctionnement souhaitée en même temps que les condensateurs intégrés se chargent. Si l'alimentation électrique est interrompue, la vanne se met dans la position de sécurité choisie en utilisant l'énergie électrique stockée. Les actionneurs à condensateur nécessitent une période de précharge pour amener les condensateurs à un niveau de tension utilisable. Ainsi, en cas de panne de courant, l'actionneur peut à tout moment passer de sa position actuelle à la position de sécurité. Le bouton rotatif de position de sécurité permet de régler la position de sécurité préférée. En cas de coupure de courant, l'actionneur se déplace vers la position de sécurité sélectionnée, en tenant compte du temps de pontage de 2 secondes réglé en usine. Après la livraison en usine, l'actionneur est complètement déchargé et nécessite environ 20 secondes de précharge avant la configuration initiale pour atteindre le niveau de tension nécessaire dans les condensateurs.

Pour :

• Pas de risque de coup de bélier en raison de la lenteur de la fermeture (150 s)
• Les composants sont interchangeables et peuvent être remplacés individuellement si nécessaire.
• Valeur Kv élevée car le fluide s'écoule en ligne droite
• L'actionneur est équipé d'une fonction de sécurité intégrée qui garantit un fonctionnement sûr en cas de panne de courant.
• Convient aux milieux visqueux
