Belimo Vanne Papillon DN65/PN16 Wafer 24VAC/DC Cas De Défaillance GGG40 EPDM IP40 ISO 5211 150s 40Nm D665N/VGRK24A-LP1-5

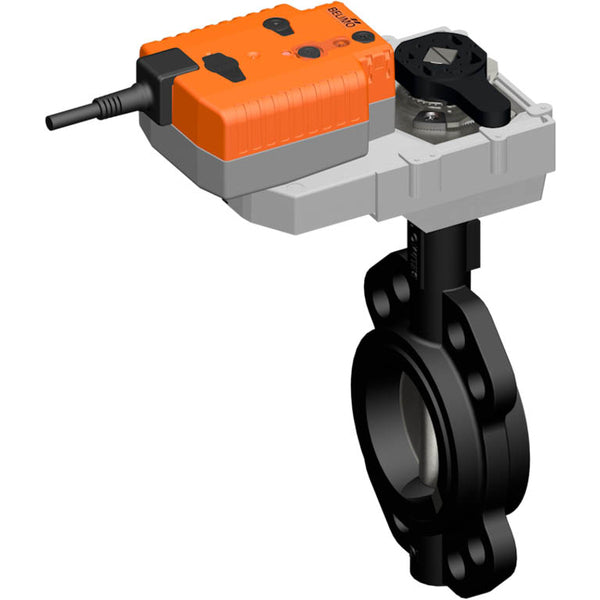

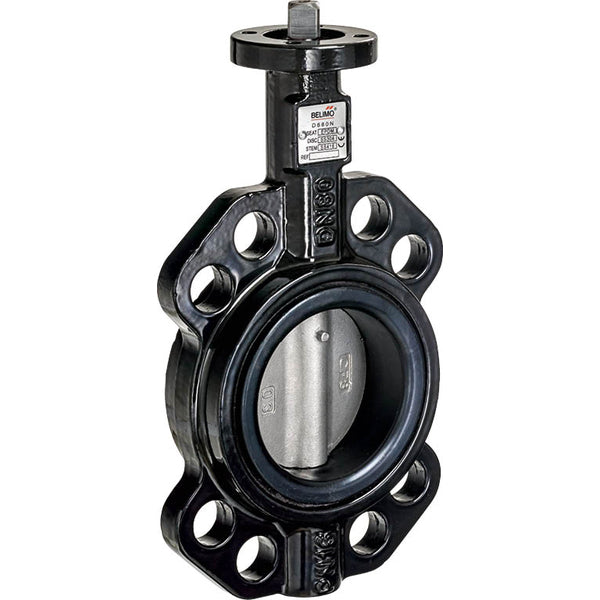

Cette vanne papillon est proposée en combinaison avec un actionneur électrique de sécurité (NC/NO). L'actionneur peut faire pivoter la vanne de 0 à 90 degrés en 150 secondes et nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur électrique est fourni avec un indicateur visuel de positionnement qui permet de voir clairement la position de la vanne. La vanne papillon est dotée d'une bride de type wafer pour le raccordement à la tuyauterie, d'un diamètre nominal de DN 65 et d'une capacité de 16 bars (232 psi) pour les fluides non dangereux. Veuillez noter que la pression maximale peut varier en fonction du type de fluide, vérifiez donc attentivement la fiche technique. La vanne papillon est dotée d'un corps en fonte GGG 40 et d'un joint en EPDM. La vanne est adaptée à des températures de fluide comprises entre -20 et 120 °C (-4 et 248 °F). L'actionneur a un degré de protection IP40 et convient à une température ambiante de -30 à 50 °C (-22 à 122 °F). L'actionneur est doté d'un contrôle BACnet IP/Modbus TCP, permettant une communication polyvalente et une interopérabilité avec d'autres systèmes pour des capacités de contrôle et de surveillance rationalisées. L'actionneur peut être monté sur la vanne via la bride ISO 5211. Avant de connecter l'actionneur, veuillez lire attentivement le manuel. L'actionneur positionne simultanément la vanne pendant que les condensateurs intégrés sont chargés. En cas d'interruption de l'alimentation électrique, la vanne se met automatiquement en position de sécurité (NC/NO) en utilisant l'énergie électrique stockée.

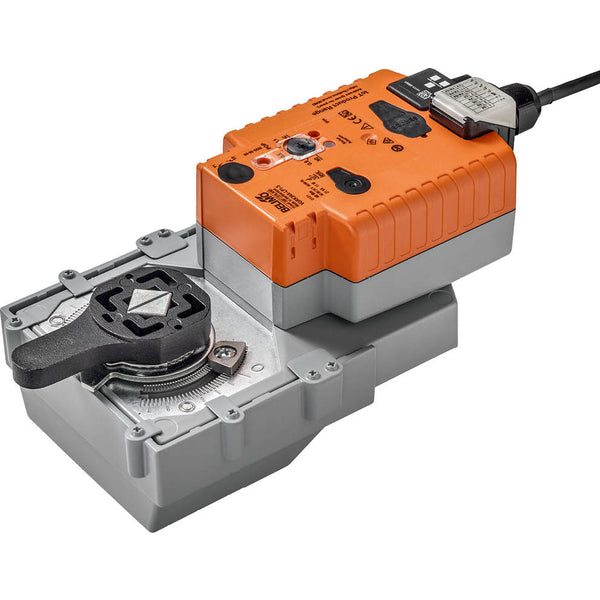

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou qu'il reste verrouillé. Le déclenchement manuel de l'adaptation peut se faire en appuyant sur le bouton "Adaptation". Les deux butées mécaniques sont détectées pendant l'adaptation (toute la plage de réglage). L'actionneur se déplace alors dans la position définie par le signal de commande. L'actionneur peut être monté directement sur la vanne rotative ou la vanne papillon à l'aide d'une bride de montage. L'orientation du montage par rapport à la vanne peut être sélectionnée par incréments de 90°. L'actionneur est contrôlé via le Cloud, BACnet IP ou Modbus TCP et se déplace vers la position définie par le signal de commande. Les mêmes interfaces permettent d'écrire et de lire différents points de données. En mode hybride, l'actionneur reçoit son signal de commande analogique du contrôleur de niveau supérieur et se déplace jusqu'à la position définie. Différents points de données peuvent être lus et écrits (à l'exception du signal de contrôle) en utilisant le Cloud, BACnet IP ou Modbus TCP. L'actionneur déplace la vanne dans la position de fonctionnement souhaitée en même temps que les condensateurs intégrés se chargent. Si l'alimentation électrique est interrompue, la vanne se met dans la position de sécurité choisie en utilisant l'énergie électrique stockée. L'angle de rotation peut être réglé à l'aide de butées mécaniques. Les données enregistrées (enregistrement intégré des données pendant 13 mois) peuvent être utilisées à des fins d'analyse. Les fichiers CSV peuvent être téléchargés via un navigateur web. Les actionneurs à condensateur nécessitent une période de précharge pour amener les condensateurs à un niveau de tension utilisable. Ainsi, en cas de panne de courant, l'actionneur peut à tout moment passer de sa position actuelle à la position de sécurité. Le bouton rotatif de position de sécurité permet de régler la position de sécurité préférée. En cas de coupure de courant, l'actionneur se déplace vers la position de sécurité sélectionnée, en tenant compte du temps de pontage de 2 secondes réglé en usine. Après la livraison en usine, l'actionneur est complètement déchargé et nécessite environ 20 secondes de précharge avant la configuration initiale pour atteindre le niveau de tension nécessaire dans les condensateurs.

Pour :

• Pas de risque de coup de bélier en raison de la lenteur de la fermeture (150 s)
• Les composants sont interchangeables et peuvent être remplacés individuellement si nécessaire.
• Valeur Kv élevée car le fluide s'écoule en ligne droite
• L'actionneur est équipé d'une fonction de sécurité intégrée qui garantit un fonctionnement sûr en cas de panne de courant.
• Convient aux milieux visqueux
