Vanne papillon électrique DN50/PN16 24V AC/DC modulante à sécurité intégrée GGG40 EPDM IP54 ISO 5211 Belimo

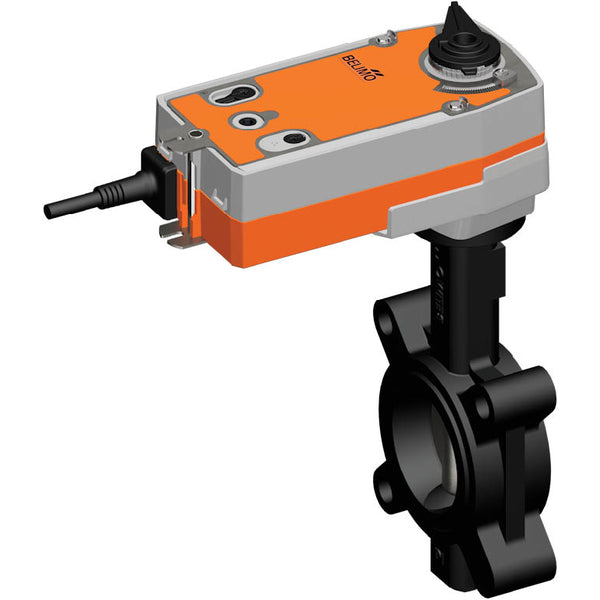

Cette vanne papillon GGG40 est proposée en combinaison avec un actionneur électrique modulant. L'actionneur est équipé d'une fonction de sécurité intégrée qui garantit un fonctionnement sûr en cas de panne de courant. L'actionneur nécessite 24 V CA/CC pour fonctionner. La vanne papillon a un diamètre nominal de 52 mm, convient pour des températures de fluides comprises entre -20 et 120 °C (-4 et 248 °F), et une pression maximale de 16 bar (232 psi). Facile à raccorder à votre tuyauterie grâce à une bride de type lug. L'actionneur a un degré de protection IP54 et convient à une température ambiante de -30 à 50 °C (-22 à 122 °F).
- Prix normal
- €957.58
- Prix normal
- €797.98
Description

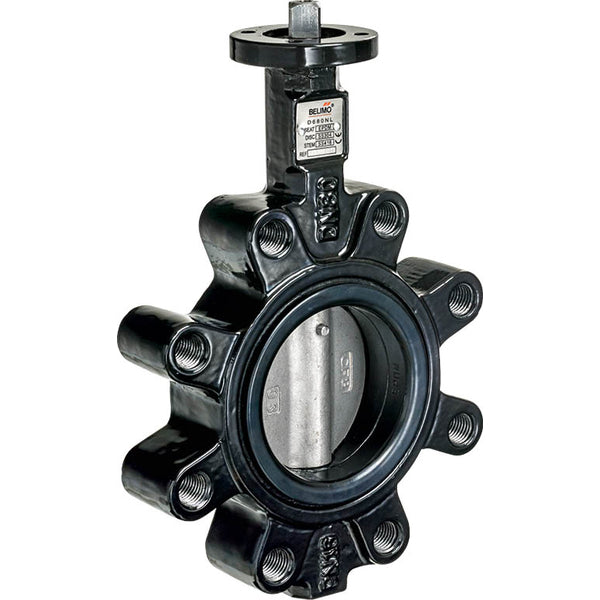

Cette vanne papillon est proposée en combinaison avec un actionneur électrique modulant à sécurité positive (NC). L'actionneur peut faire pivoter la vanne de 0 à 90 degrés en 90 secondes et nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur électrique est fourni avec un indicateur visuel de positionnement qui permet de voir clairement la position de la vanne. La vanne papillon est dotée d'une bride à oreilles pour le raccordement à la tuyauterie, d'un diamètre nominal de DN 50 et d'une capacité maximale de 16 bars (232 psi) pour les fluides non dangereux. Veuillez noter que la pression maximale peut varier en fonction du type de fluide, vérifiez donc attentivement la fiche technique. La vanne papillon est dotée d'un corps en fonte GGG 40 et d'un joint en EPDM. La vanne est adaptée à des températures de fluide comprises entre -20 et 120 °C (-4 et 248 °F). L'actionneur a un degré de protection IP54 et convient à une température ambiante de -30 à 50 °C (-22 à 122 °F). L'actionneur est configuré avec un type de commande de 2 à 10 V et offre un retour d'information sur la position, ce qui garantit un contrôle précis de son fonctionnement et une surveillance exacte de sa position dans la plage de tension désignée. L'actionneur peut être monté sur la vanne via la bride ISO 5211. Avant de connecter l'actionneur, veuillez lire attentivement le manuel. L'actionneur positionne simultanément la vanne pendant que les condensateurs intégrés sont chargés. En cas d'interruption de l'alimentation électrique, la vanne se met automatiquement en position de sécurité (NC) en utilisant l'énergie électrique stockée.

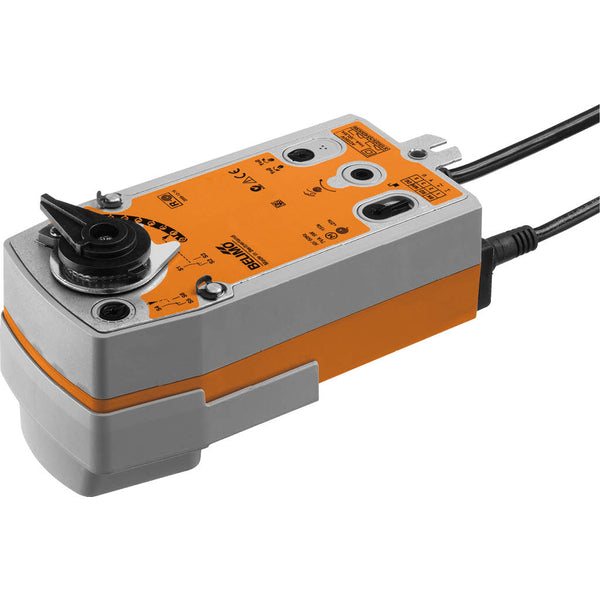

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. La vanne peut être actionnée manuellement et fixée dans n'importe quelle position à l'aide d'une manivelle. Le déverrouillage peut être effectué manuellement ou automatiquement en appliquant la tension de service. L'actionneur peut être monté directement sur la vanne rotative ou la vanne papillon à l'aide d'une bride de montage. L'orientation du montage par rapport à la vanne peut être sélectionnée par incréments de 90°. L'actionneur se connecte à un signal de commande standard de 0 à 10 V. L'actionneur déplace la vanne en position de fonctionnement tout en tendant le ressort de rappel. La vanne revient en position de sécurité par la force du ressort lorsque la tension d'alimentation est interrompue. L'angle de rotation peut être réglé à l'aide de butées mécaniques.
Pour :
- Pas de risque de coup de bélier dû à une fermeture lente (90 s)
- Les composants sont interchangeables et peuvent être remplacés individuellement si nécessaire.
- Valeur Kv élevée car le fluide s'écoule en ligne droite
- Cet actionneur modulant peut positionner la vanne de 0 à 90 degrés avec un signal de commande de 2 à 10 V.
- L'actionneur est équipé d'une fonction de sécurité intégrée qui garantit un fonctionnement sûr en cas de panne de courant.
- Convient aux milieux visqueux
