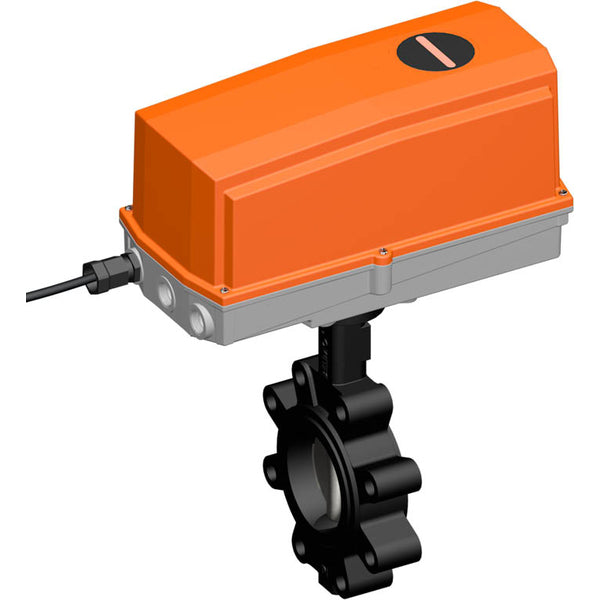

Vanne Papillon Belimo DN50/PN16 Lug 24VAC/DC Modulation GGG40 EPDM IP67 ISO 5211 MFT Borne 35s 40Nm D650NL/GRC24G-MF-T-5

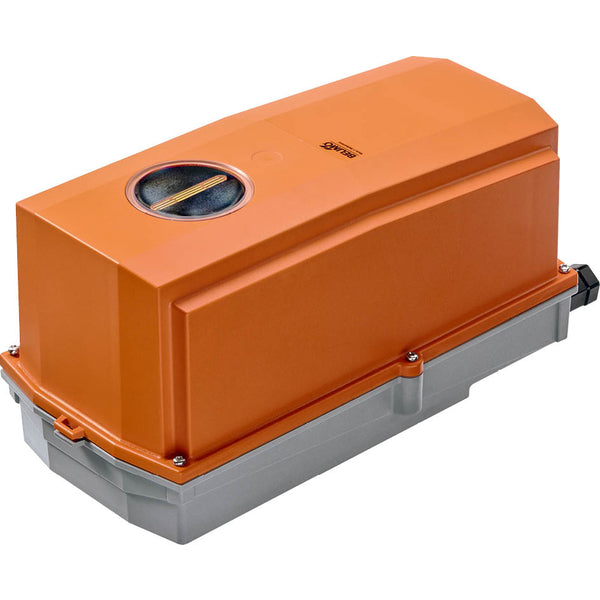

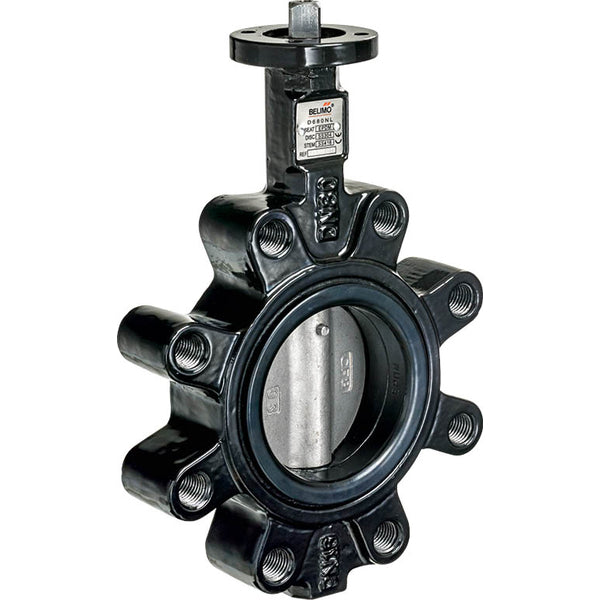

Cette vanne papillon est proposée en combinaison avec un actionneur électrique modulant. L'actionneur peut faire pivoter la vanne de 0 à 90 degrés en 35 secondes et nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur électrique est fourni avec un indicateur visuel de positionnement qui permet de voir clairement la position de la vanne. La vanne papillon est dotée d'une bride à oreilles pour le raccordement à la tuyauterie, d'un diamètre nominal de DN 50 et d'une capacité maximale de 16 bars (232 psi) pour les fluides non dangereux. Veuillez noter que la pression maximale peut varier en fonction du type de fluide, vérifiez donc attentivement la fiche technique. La vanne papillon est dotée d'un corps en fonte GGG 40 et d'un joint en EPDM. La vanne est adaptée à des températures de fluide comprises entre -20 et 120 °C (-4 et 248 °F). L'actionneur a un degré de protection IP67 et convient à une température ambiante de -30 à 50 °C (-22 à 122 °F). L'actionneur est configuré avec un type de commande de 2 à 10 V et offre un retour d'information sur la position, ce qui garantit un contrôle précis de son fonctionnement et une surveillance exacte de sa position dans la plage de tension désignée. L'actionneur peut être monté sur la vanne via la bride ISO 5211. Avant de connecter l'actionneur, veuillez lire attentivement le manuel.

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou qu'il reste verrouillé. L'actionneur peut être monté directement sur la vanne rotative ou la vanne papillon à l'aide d'une bride de montage. L'orientation du montage par rapport à la vanne peut être sélectionnée par incréments de 90°. L'actionneur peut être commandé par un signal de commande standard de 0-10 V et se déplace dans la position dictée par le signal de commande. La mesure de la tension est utilisée à la fois pour afficher visuellement la position de la vanne dans la plage de 0,5 % à 100 % et comme signal de commande pour d'autres actionneurs. L'angle de rotation peut être réglé à l'aide de butées mécaniques. L'actionneur peut être utilisé à l'extérieur et est protégé contre les rayons UV, la pluie/la neige, la saleté/la poussière, l'humidité de l'air et les fluctuations de température importantes et fréquentes. Pour éviter la condensation interne, il est recommandé d'utiliser l'actionneur avec un chauffage commandé séparément et installé en usine. Le couvercle du boîtier doit être retiré pour la commande manuelle.

Pour :

• Pas de risque de coup de bélier dû à une fermeture lente (35 s)
• Les composants sont interchangeables et peuvent être remplacés individuellement si nécessaire.
• Valeur Kv élevée car le fluide s'écoule en ligne droite
• Cet actionneur modulant peut positionner la vanne de 0 à 90 degrés avec un signal de commande de 2 à 10 V.
• Convient aux milieux visqueux
