Vanne papillon électrique DN50/PN16 24V AC/DC Deux/trois points Wafer GGG40 EPDM IP67 ISO 5211 Belimo

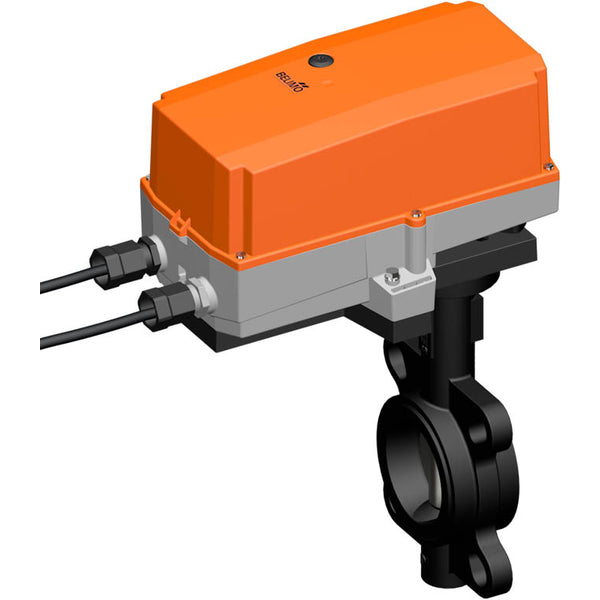

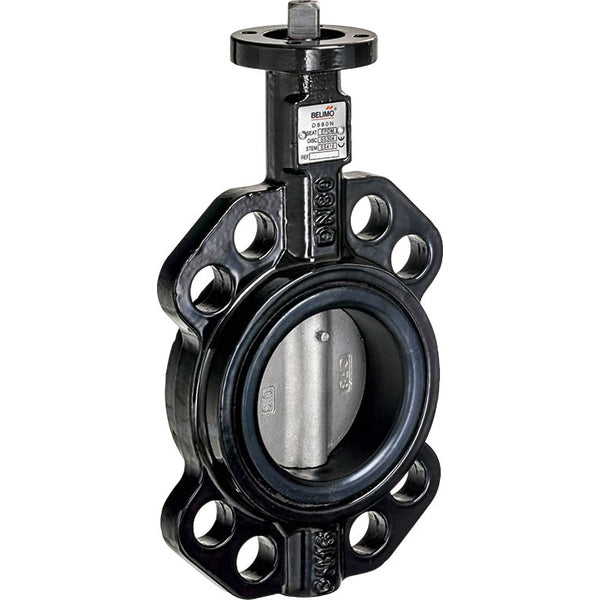

Cette vanne papillon est proposée en combinaison avec un actionneur électrique à deux ou trois points. L'actionneur peut faire pivoter la vanne de 0 à 90 degrés en 90 secondes et nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur électrique est fourni avec un indicateur visuel de positionnement qui permet de voir clairement la position de la vanne. La vanne papillon est dotée d'une bride de type wafer pour le raccordement à la tuyauterie, d'un diamètre nominal de DN 50 et d'une capacité maximale de 16 bars (232 psi) pour les fluides non dangereux. Veuillez noter que la pression maximale peut varier en fonction du type de fluide, vérifiez donc attentivement la fiche technique. La vanne papillon est dotée d'un corps en fonte GGG 40 et d'un joint en EPDM. La vanne est adaptée à des températures de fluide comprises entre -20 et 120 °C (-4 et 248 °F). L'actionneur a un degré de protection IP67 et convient à une température ambiante de -30 à 50 °C (-22 à 122 °F). L'actionneur est doté d'une commande à deux ou trois points. L'actionneur peut être monté sur la vanne via la bride ISO 5211. Avant de connecter l'actionneur, veuillez lire attentivement le manuel.

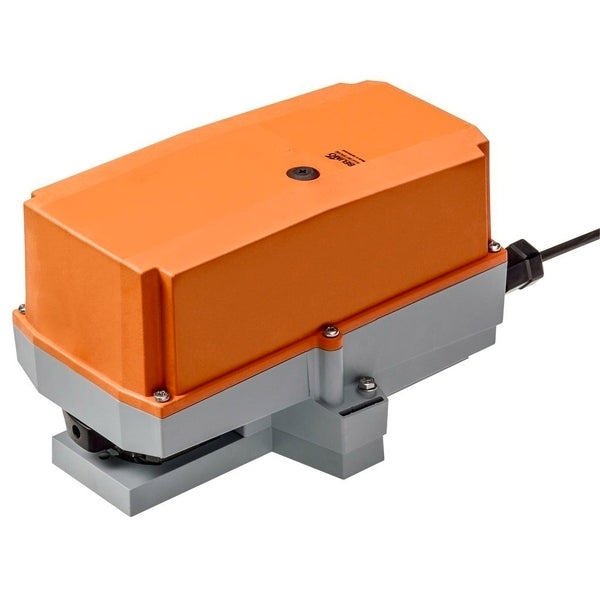

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou qu'il reste verrouillé. L'actionneur peut être monté directement sur la vanne rotative ou la vanne papillon à l'aide d'une bride de montage. L'orientation du montage par rapport à la vanne peut être sélectionnée par incréments de 90°. L'angle de rotation peut être réglé à l'aide de butées mécaniques. L'actionneur est particulièrement adapté aux environnements difficiles tels que le séchage du bois, l'élevage, la transformation des aliments, l'agriculture, les piscines intérieures/bains, les salles de ventilation sur les toits et les applications extérieures générales. L'actionneur a passé plusieurs tests, notamment le test des gaz nocifs EN 60068-2-60, le test du brouillard salin EN 60068-2-52, le test ammoniacal DIN 50916-2, le test climatique IEC 60068-2-30, le test des désinfectants (animaux) et le test UV (rayonnement solaire au niveau du sol) EN 60068-2-5, EN 60068-2-63. Le couvercle du boîtier doit être retiré pour la commande manuelle.

Pour :

• Pas de risque de coup de bélier dû à une fermeture lente (90 s)
• Les composants sont interchangeables et peuvent être remplacés individuellement si nécessaire.
• Valeur Kv élevée car le fluide s'écoule en ligne droite
• Convient aux milieux visqueux
