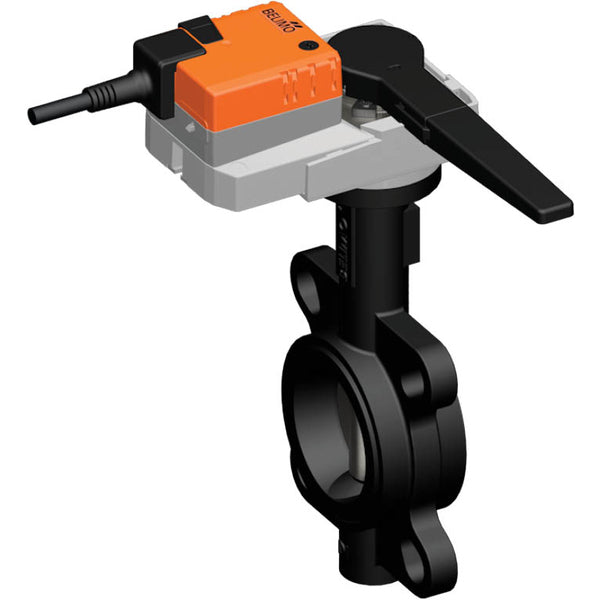

Vanne Papillon Belimo DN32/PN16 24VAC/DC Modulant Wafer GGG40 EPDM IP54 ISO 5211 BACnet/Modbus/MP-Bus 90s 20Nm D632N/SR24A-MOD-5

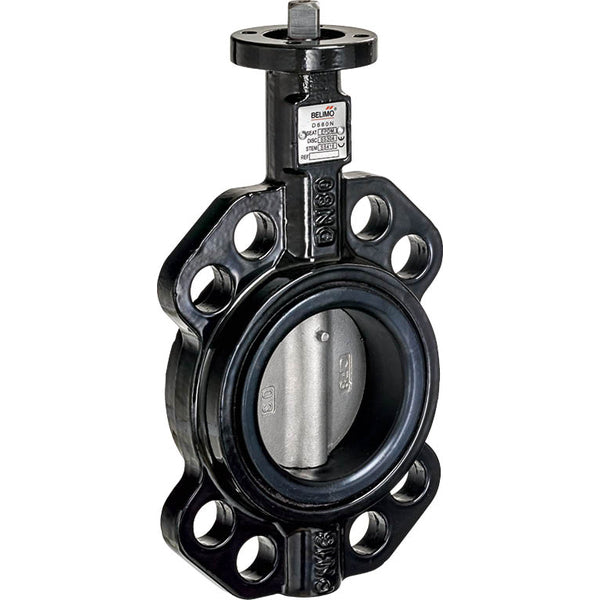

Cette vanne papillon Belimo est proposée en combinaison avec un actionneur électrique modulant. L'actionneur peut tourner la vanne de 0 à 90 degrés en 90 secondes et nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur électrique est équipé d'un indicateur de positionnement visuel pour visualiser clairement la position de la vanne. La vanne papillon a un raccord de type wafer pour la connecter à la tuyauterie, un diamètre nominal de DN 32 et est évaluée jusqu'à 16 bar (232 psi) pour les fluides non dangereux. Veuillez noter que la pression maximale peut varier en fonction du type de fluide, veuillez donc vérifier attentivement la fiche technique. La vanne papillon a un boîtier en fonte GGG 40 et un joint EPDM. La vanne convient aux températures de fluide entre -20 et 120 °C (-4 et 248 °F). L'actionneur a un degré de protection IP54 et est adapté à une température ambiante de -30 à 50 °C (-22 et 122 °F). L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et requiert le produit ZTH EU pour définir l'adresse du protocole et lier l'actionneur au système. De plus, ZTH EU permet de régler un signal de commande analogique 0-10V ou 2-10V. L'actionneur peut être monté sur la vanne via le raccord ISO 5211. Avant de connecter l'actionneur, veuillez lire attentivement le manuel.

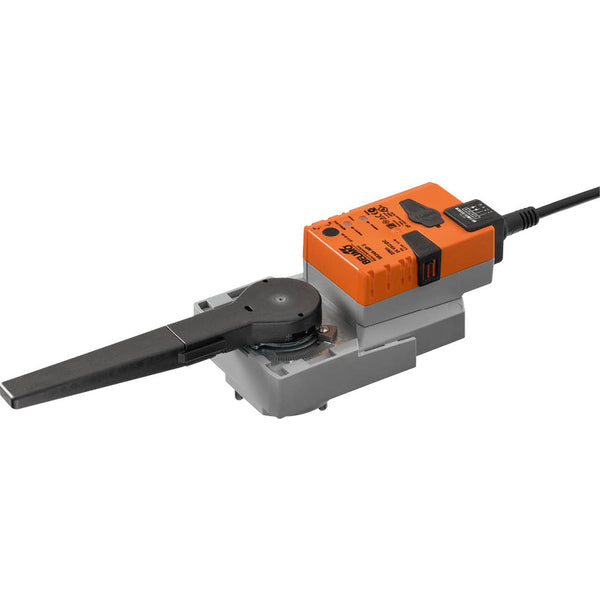

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Un déverrouillage manuel est possible à l'aide d'un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou reste verrouillé. L'actionneur peut être directement monté sur la vanne rotative ou papillon avec un raccord de montage. L'orientation de montage par rapport à la vanne peut être sélectionnée par incréments de 90°. L'actionneur est doté d'une interface intégrée pour les protocoles de communication BACnet MSTP, Modbus RTU et MP-Bus. Il reçoit le signal de commande numérique du système de contrôle et fournit l'état actuel. L'angle de rotation peut être ajusté avec des butées mécaniques.

Avantages :

• Aucun risque de coup de bélier grâce à une fermeture lente (90 s)
• Les composants sont interchangeables et peuvent être remplacés individuellement si nécessaire
• Haute valeur Kv car le fluide s'écoule en ligne droite
• Actionneur modulant avec bus de terrain ou un signal 0-10 V/2-10 V
• Convient aux fluides visqueux

Inconvénients :

• Le produit ZTH EU est nécessaire (non inclus) pour définir l'adresse du protocole et lier l'actionneur au système
