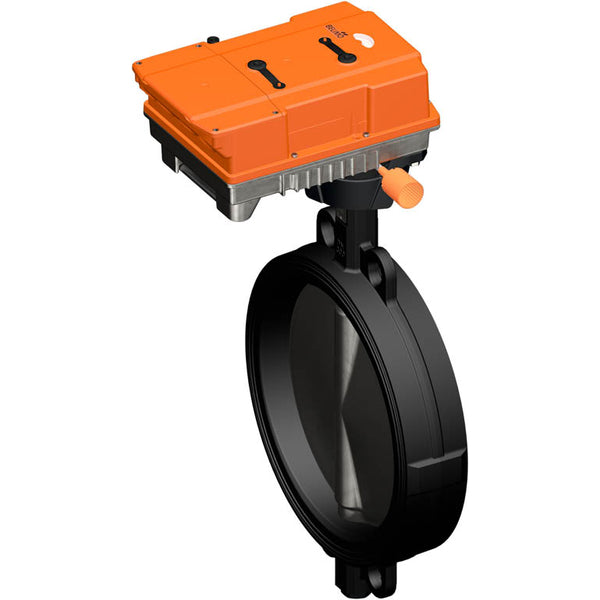

Vanne papillon électrique DN250/PN16 24V AC/DC Deux/trois points Wafer GGG40 EPDM IP67 ISO 5211 Belimo

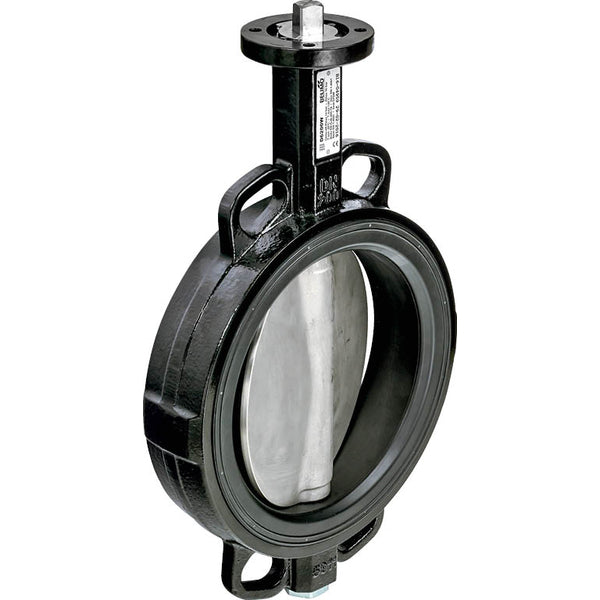

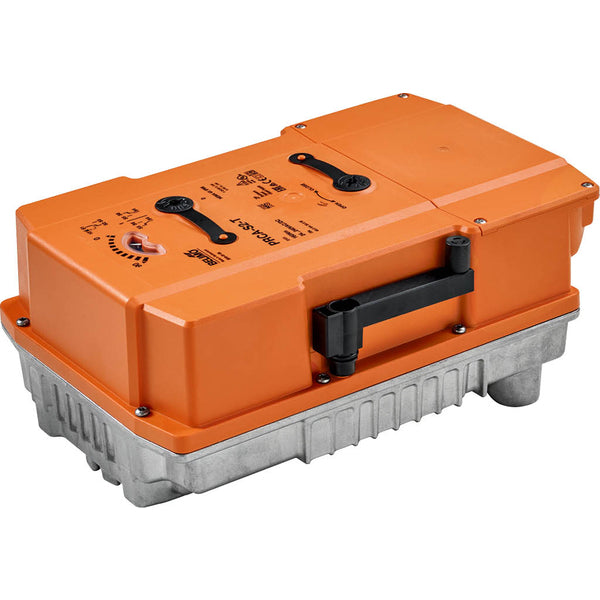

Cette vanne papillon est proposée en combinaison avec un actionneur électrique à deux ou trois points. L'actionneur peut faire pivoter la vanne de 0 à 90 degrés en 35 secondes et nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur électrique est fourni avec un indicateur visuel de positionnement qui permet de voir clairement la position de la vanne. La vanne papillon est dotée d'une bride de type wafer pour le raccordement à la tuyauterie, d'un diamètre nominal de DN 250 et d'une capacité maximale de 16 bars (232 psi) pour les fluides non dangereux. Veuillez noter que la pression maximale peut varier en fonction du type de fluide, vérifiez donc attentivement la fiche technique. La vanne papillon est dotée d'un corps en fonte GGG 40 et d'un joint en EPDM. La vanne est adaptée à des températures de fluide comprises entre -20 et 120 °C (-4 et 248 °F). L'actionneur a un degré de protection IP67 et convient à une température ambiante de -30 à 50 °C (-22 à 122 °F). L'actionneur est doté d'une commande à deux ou trois points. L'actionneur peut être monté sur la vanne via la bride ISO 5211. Avant de connecter l'actionneur, veuillez lire attentivement le manuel.

Un chauffage interne évite la condensation. Le chauffage intégré s'allume et s'éteint automatiquement grâce au capteur de température et d'humidité intégré. Le fonctionnement manuel de la vanne peut être effectué à l'aide d'une manivelle. Le déverrouillage manuel s'effectue en retirant la manivelle. L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. L'actionneur peut être monté directement sur la vanne papillon. L'orientation du montage par rapport à la vanne papillon peut être choisie par incréments de 90°. L'actionneur est adapté à une utilisation en extérieur et est protégé contre les rayons UV, la saleté/poussière, la pluie/neige et l'humidité de l'air. Les réglages d'usine permettent de répondre aux applications les plus courantes. Le paramétrage par Near Field Communication (NFC) nécessite l'application Belimo Assistant, qui simplifie la mise en service et offre diverses possibilités de diagnostic. L'outil de service ZTH EU offre une série d'options de diagnostic et de réglage.

Pour :

• Pas de risque de coup de bélier dû à une fermeture lente (35 s)
• Les composants sont interchangeables et peuvent être remplacés individuellement si nécessaire.
• Valeur Kv élevée car le fluide s'écoule en ligne droite
• Convient aux milieux visqueux
