Belimo Vanne Papillon DN200/PN16 Wafer 24VAC/DC Modulant Sûr En Cas De Défaillance GGG40 EPDM IP67 ISO 5211 BACnet 35s 160Nm D6200W/PRKCA-BAC-S2-T-200

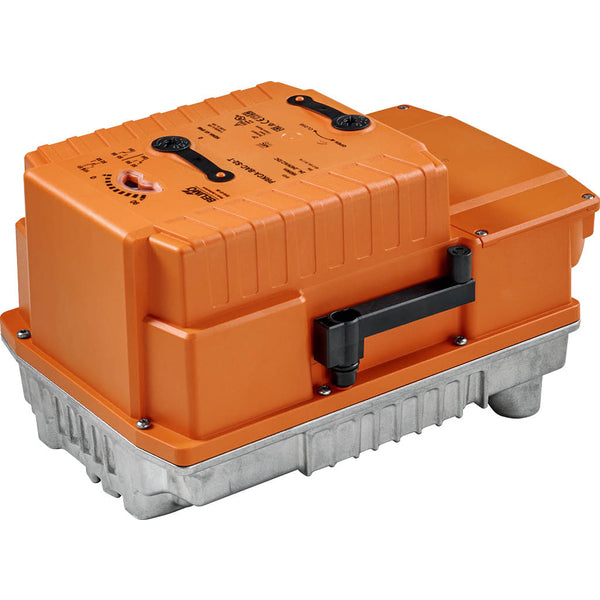

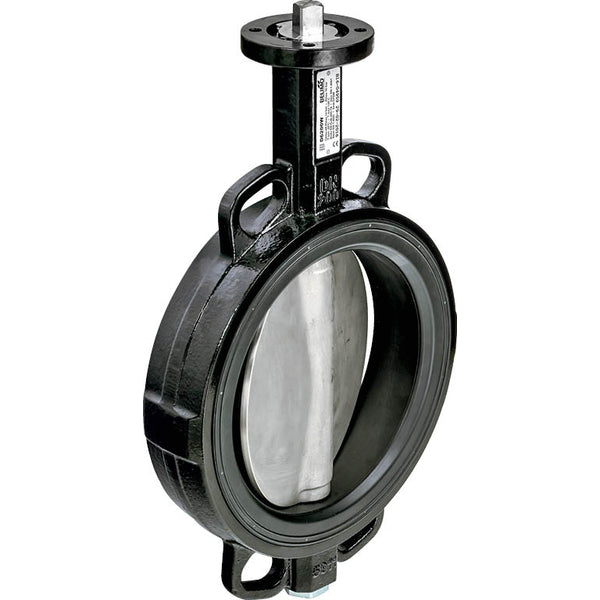

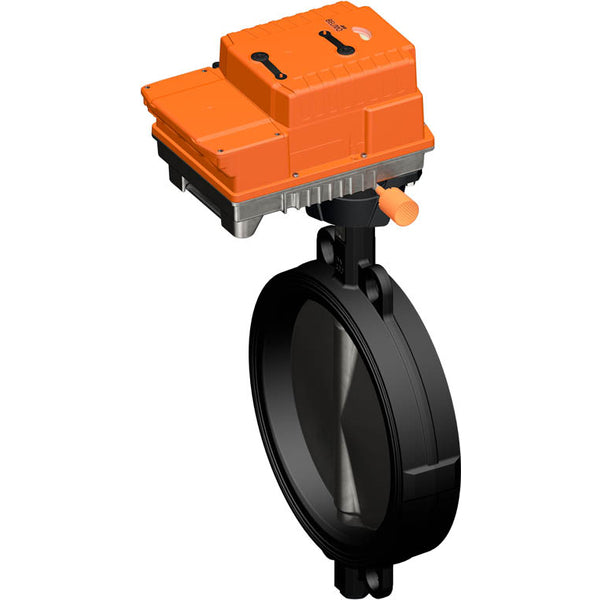

Cette vanne papillon est proposée en combinaison avec un actionneur électrique modulant. L'actionneur peut faire pivoter la vanne de 0 à 90 degrés en 35 secondes et nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur électrique est fourni avec un indicateur visuel de positionnement qui permet de voir clairement la position de la vanne. La vanne papillon est dotée d'une bride de type wafer pour le raccordement à la tuyauterie, d'un diamètre nominal de DN 200 et d'une capacité maximale de 16 bars (232 psi) pour les fluides non dangereux. Veuillez noter que la pression maximale peut varier en fonction du type de fluide, vérifiez donc attentivement la fiche technique. La vanne papillon est dotée d'un corps en fonte GGG 40 et d'un joint en EPDM. La vanne est adaptée à des températures de fluide comprises entre -20 et 120 °C (-4 et 248 °F). L'actionneur a un degré de protection IP67 et convient à une température ambiante de -30 à 50 °C (-22 à 122 °F). L'actionneur est doté d'une commande 3 points ouverte/fermée, prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et fournit un retour de position précis dans la plage 0-10 V ou 2-10 V, garantissant un contrôle précis et réactif dans diverses applications. L'actionneur peut être monté sur la vanne via la bride ISO 5211. L'actionneur est équipé d'un dispositif de sécurité (NC/NO) qui assure un fonctionnement sûr en cas de panne de courant. Avant de connecter l'actionneur, veuillez lire attentivement le manuel.

Un chauffage interne évite la condensation. Le chauffage intégré s'allume et s'éteint automatiquement grâce au capteur de température et d'humidité intégré. Le fonctionnement manuel de la vanne peut être effectué à l'aide d'une manivelle. Le déverrouillage manuel s'effectue en retirant la manivelle. L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Pour une commande conventionnelle avec un signal de commande analogique, BACnet ou Modbus peut être utilisé pour communiquer le retour d'information sur la position. L'actionneur peut être monté directement sur la vanne papillon. L'orientation du montage par rapport à la vanne papillon peut être choisie par incréments de 90°. L'actionneur est adapté à une utilisation en extérieur et est protégé contre les rayons UV, la saleté/poussière, la pluie/neige et l'humidité de l'air. Les réglages d'usine permettent de répondre aux applications les plus courantes. Le paramétrage par Near Field Communication (NFC) nécessite l'application Belimo Assistant, qui simplifie la mise en service et offre diverses possibilités de diagnostic. L'outil de service ZTH EU offre une série d'options de diagnostic et de réglage. Les actionneurs à condensateur nécessitent une période de précharge pour amener les condensateurs à un niveau de tension utilisable. Ainsi, en cas de panne de courant, l'actionneur peut à tout moment passer de sa position actuelle à la position de sécurité. La position de sécurité préférée (0-100 %) peut être réglée à l'aide de l'application "Belimo Assistant App" ou de ZTH EU. Le réglage se rapporte toujours à la plage d'angles de rotation adaptée. En cas de panne de courant, l'actionneur se met dans la position de sécurité sélectionnée. Après la livraison en usine, l'actionneur est complètement déchargé et nécessite environ 20 secondes de précharge avant la configuration initiale pour atteindre le niveau de tension nécessaire dans les condensateurs.

Pour :

• Pas de risque de coup de bélier dû à une fermeture lente (35 s)
• Les composants sont interchangeables et peuvent être remplacés individuellement si nécessaire.
• Valeur Kv élevée car le fluide s'écoule en ligne droite
• Cet actionneur modulant peut positionner la vanne entre 0 et 90 degrés avec un signal de commande de 0-10 V/2-10 V/4-20 mA.
• Convient aux milieux visqueux
