Belimo Vanne Papillon DN125/PN16 Lug 24VAC/DC Ouvert/Fermé GGG40 EPDM IP54 ISO 5211 150s 90Nm D6125NL/DR24A-7
Avis : Ce produit sera discontinué à l'avenir

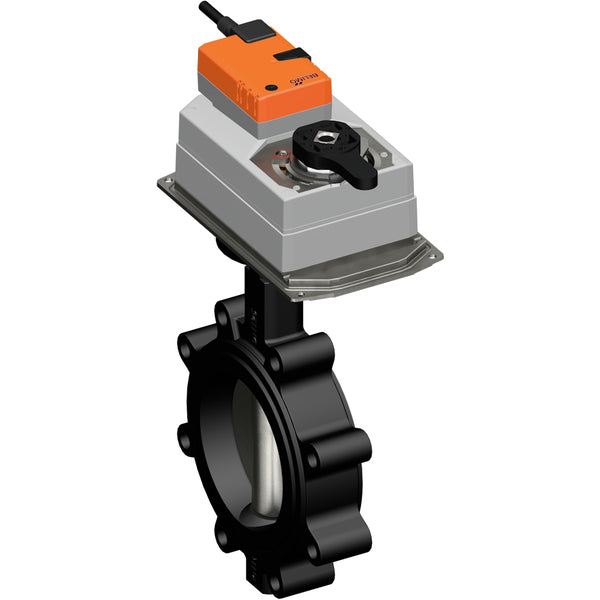

Cette vanne papillon GGG40 est proposée en combinaison avec un actionneur électrique d'ouverture/fermeture. L'actionneur nécessite 24 V CA/CC pour fonctionner. La vanne papillon a un diamètre nominal de 122 mm, convient pour des températures de fluides comprises entre -20 et 120 °C (-4 et 248 °F), et une pression maximale de 16 bar (232 psi). Facile à raccorder à votre tuyauterie grâce à une bride de type lug. L'actionneur a un degré de protection IP54 et convient à une température ambiante de -30 à 50 °C (-22 à 122 °F).
Avis : Ce produit sera discontinué à l'avenir
Description

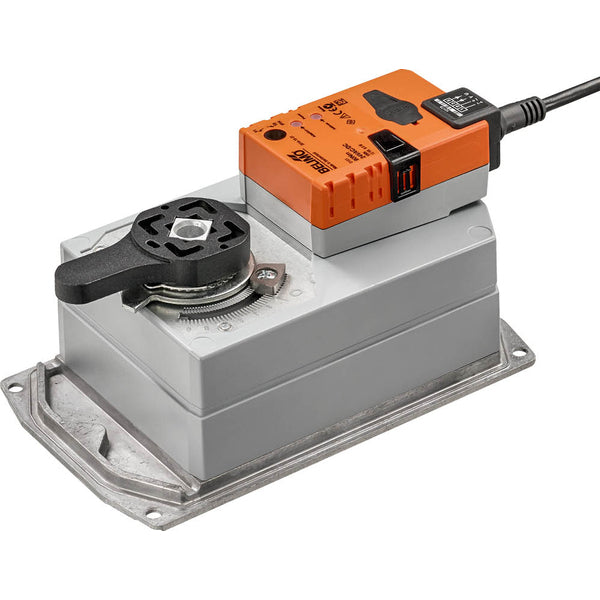

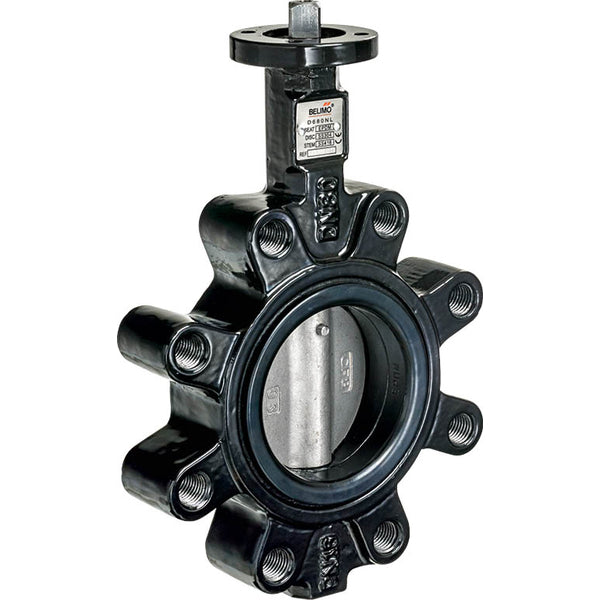

Cette vanne papillon est proposée en combinaison avec un actionneur électrique d'ouverture/fermeture. L'actionneur peut faire pivoter la vanne de 0 à 90 degrés en 150 secondes et nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur électrique est fourni avec un indicateur visuel de positionnement qui permet de voir clairement la position de la vanne. La vanne papillon est dotée d'une bride à oreilles pour le raccordement à la tuyauterie, d'un diamètre nominal de DN 125 et d'une capacité maximale de 16 bars (232 psi) pour les fluides non dangereux. Veuillez noter que la pression maximale peut varier en fonction du type de fluide, vérifiez donc attentivement la fiche technique. La vanne papillon est dotée d'un corps en fonte GGG 40 et d'un joint en EPDM. La vanne est adaptée à des températures de fluide comprises entre -20 et 120 °C (-4 et 248 °F). L'actionneur a un degré de protection IP54 et convient à une température ambiante de -30 à 50 °C (-22 à 122 °F). L'actionneur peut être monté sur la vanne via la bride ISO 5211. Avant de connecter l'actionneur, veuillez lire attentivement le manuel.
L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. En raison de sa caractéristique de couple non linéaire, l'actionneur ne convient qu'aux vannes papillon et non aux autres vannes. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou qu'il reste verrouillé. L'actionneur peut être monté directement sur la vanne papillon. L'orientation du montage par rapport à la vanne papillon peut être choisie par incréments de 90°.
Pour :
- Pas de risque de coup de bélier en raison de la lenteur de la fermeture (150 s)
- Les composants sont interchangeables et peuvent être remplacés individuellement si nécessaire.
- Valeur Kv élevée car le fluide s'écoule en ligne droite
- Convient aux milieux visqueux
