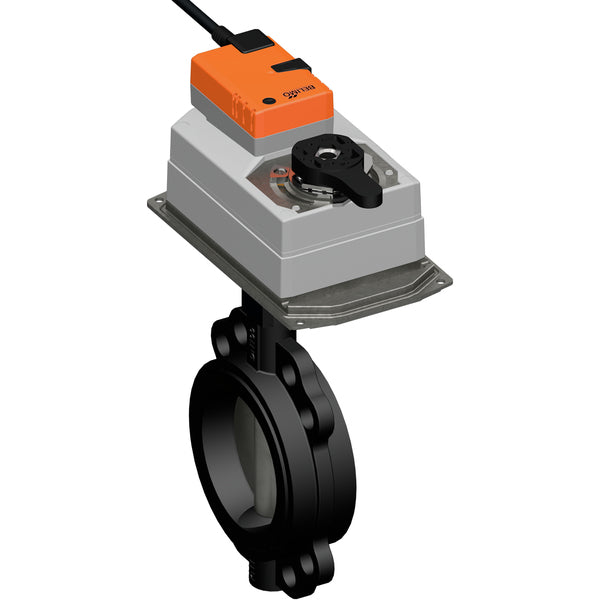

Belimo Vanne Papillon DN125/PN16 Wafer 24VAC/DC Modulante GGG40 EPDM IP54 ISO 5211 MP-Bus 150s 90Nm D6125N/DR24A-MP-7

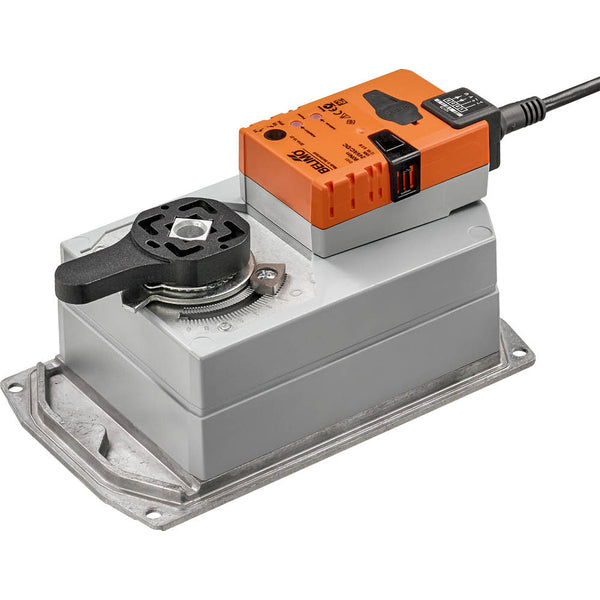

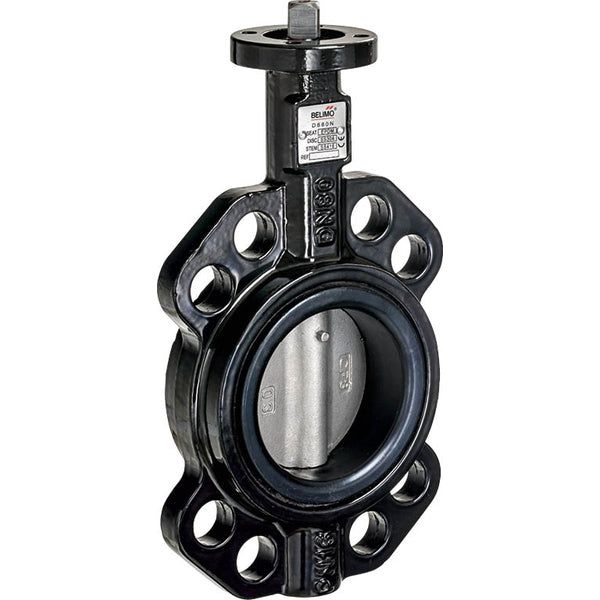

Cette vanne papillon est proposée en combinaison avec un actionneur électrique modulant. L'actionneur peut faire pivoter la vanne de 0 à 90 degrés en 150 secondes et nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur électrique est fourni avec un indicateur visuel de positionnement qui permet de voir clairement la position de la vanne. La vanne papillon est dotée d'une bride de type wafer pour le raccordement à la tuyauterie, d'un diamètre nominal de DN 125 et d'une capacité maximale de 16 bars (232 psi) pour les fluides non dangereux. Veuillez noter que la pression maximale peut varier en fonction du type de fluide, vérifiez donc attentivement la fiche technique. La vanne papillon est dotée d'un corps en fonte GGG 40 et d'un joint en EPDM. La vanne est adaptée à des températures de fluide comprises entre -20 et 120 °C (-4 et 248 °F). L'actionneur a un degré de protection IP54 et convient à une température ambiante de -30 à 50 °C (-22 à 122 °F). L'actionneur utilise le protocole de communication MP-Bus et fournit un retour de position dans la plage de 0-10 V ou 2-10 V, ce qui permet un contrôle précis et une surveillance exacte de sa position dans la plage de tension spécifiée. L'actionneur peut être monté sur la vanne via la bride ISO 5211. Avant de connecter l'actionneur, veuillez lire attentivement le manuel.

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. En raison de sa caractéristique de couple non linéaire, l'actionneur ne convient qu'aux vannes papillon et non aux autres vannes. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou qu'il reste verrouillé. L'actionneur peut être monté directement sur la vanne papillon. L'orientation du montage par rapport à la vanne papillon peut être choisie par incréments de 90°. L'actionneur se connecte à un signal de commande 0-10 V et se déplace vers la position définie par le signal. La mesure de la tension est utilisée à la fois pour afficher visuellement la position de la vanne dans la plage de 0,5 % à 100 % et comme signal de commande pour d'autres actionneurs. En mode bus, l'actionneur reçoit son signal de commande numérique du contrôleur de niveau supérieur via le bus MP et se déplace jusqu'à la position définie. La connexion U sert d'interface de communication sans fournir de tension de mesure analogique.

Pour :

• Pas de risque de coup de bélier en raison de la lenteur de la fermeture (150 s)
• Les composants sont interchangeables et peuvent être remplacés individuellement si nécessaire.
• Valeur Kv élevée car le fluide s'écoule en ligne droite
• Cet actionneur modulant peut positionner la vanne de 0 à 90 degrés avec un signal de commande de 0 à 10 V/2 à 10 V.
• Convient aux milieux visqueux
