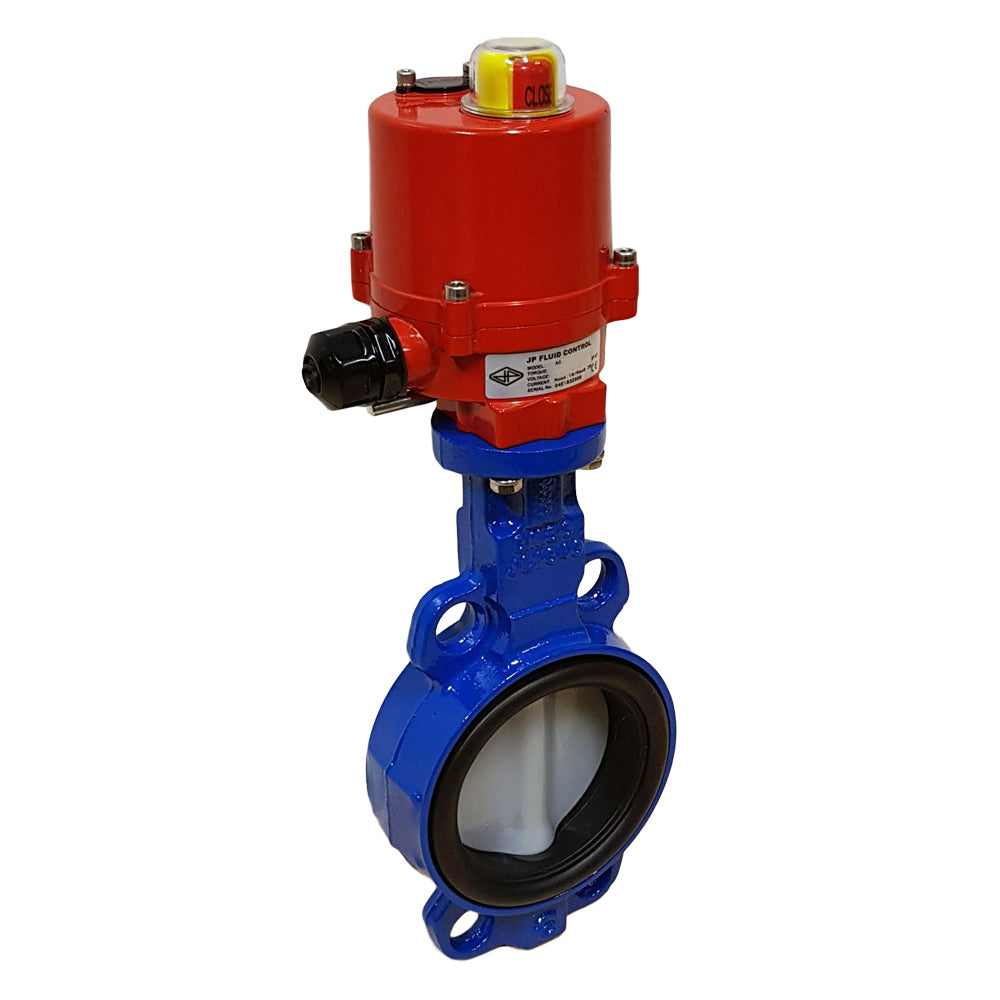

DN80 (3 inch) 12VDC Lug Electric Butterfly Valve GG25-Cast iron-EPDM - BFLL

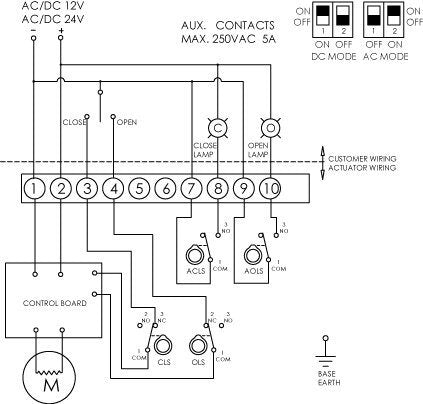

Cette vanne papillon à commande électrique est une solution robuste et durable pour une commande marche/arrêt à distance. La vanne papillon a un boîtier en fonte, un disque en fonte et un joint en EPDM. L'actionneur nécessite 12 volts CC ou CA et génère un couple d'ouverture de 40 Nm pour faire tourner la vanne de 0 à 90 degrés en 7 secondes. Deux interrupteurs permettent de définir le bon réglage (CA ou CC). Le courant nominal en fonctionnement est de 0,2 ampère (courant de pointe 2,2 A). La vanne a une commande à 3 points : outre les deux contacts pour l'alimentation (plus et moins), il y a un signal pour l'ouverture (moins) et un signal pour la fermeture (moins). La vanne papillon est dotée d'une bride à oreilles pour le raccordement à la tuyauterie, d'un diamètre nominal de DN 80 (3 pouces) et d'une pression nominale jusqu'à 12 bars pour les fluides non dangereux. Veuillez noter que la pression maximale peut varier en fonction du type de fluide, vérifiez donc soigneusement la fiche technique. La vanne papillon a un disque revêtu de polyamide GGG40 qui est l'option standard. Le joint EPDM de la valve permet une plage de température de -10°C à 110°C. L'actionneur est doté d'un boîtier en fonte robuste et compact (revêtement en poudre) et est résistant à la poussière et à l'humidité (certifié IP67), à condition qu'un câble de taille appropriée soit correctement installé. L'actionneur est doté d'une fonction d'annulation manuelle et d'un indicateur de position sur le dessus. L'actionneur est monté sur la vanne papillon via la bride ISO 5211 F05 (11 mm).

Pour :

• Aucun risque de coup de bélier en raison de la fermeture lente (7 s).
• Les composants sont interchangeables et peuvent être remplacés individuellement si nécessaire.
• Il n'utilise de l'énergie que pendant le mouvement et non pour maintenir l'ouverture ou la fermeture.
• Valeur Kv élevée car le fluide s'écoule en ligne droite.
• Elle a une longueur de construction réduite pour un diamètre DN 80 (3 pouces) par rapport à la vanne à bille de même diamètre.
• Il peut être utilisé pour un large éventail de fluides et de gaz.
• Convient aux milieux visqueux.

Cons :

• En cas de panne de courant, il ne peut pas être commandé à distance. Cependant, il existe une fonction d'annulation manuelle.
• Par rapport aux robinets à boisseau sphérique, le robinet ne dispose pas d'une voie d'écoulement totalement libre en raison du disque.
• Ne peut être monté qu'avec une bride à ergots.

BFL - Série AG

BFL

Les vannes papillon de la série BFL sont une solution très rentable pour les opérations de marche/arrêt ainsi que pour la modulation du débit. Actionnés manuellement, soit par un levier de serrage avec cran d'arrêt, soit par une roue dentée manuelle, ils sont faciles à utiliser. Convient pour des pressions de 4 à 16 bars selon la taille du diamètre (25 à 300 mm), le fluide et la combinaison de matériaux. Retirez le levier de serrage ou le volant pour créer une bride ISO 5211 (taille F05 à F12). Il a une petite longueur constructive par rapport au diamètre et peut être installé par une bride à ergots ou une bride à plaquettes. Il existe également une large gamme d'options de matériaux pour le boîtier, le disque et le joint permettant à ces vannes papillon d'exister. Ils peuvent être utilisés pour les liquides et les gaz dans des applications avec une large gamme de températures. Certains modèles peuvent également être utilisés pour l'eau potable (agrément DVGW).

AG

Les actionneurs électriques AG quart de tour (90⁰) vous permettent de contrôler les vannes papillon ou à bille avec de l'électricité. Ils sont faciles à installer et à câbler, ce qui permet une intégration rapide dans votre système d'automatisation. Ils ont une bride ISO-5211 de type F03, F04 ou F05 avec un carré d'arbre de 14 mm. Le couple maximum est de 40 Nm (ouverture en 7 secondes) ou un couple plus petit de 20 Nm (ouverture en 4 secondes) et ils peuvent fonctionner sur une large gamme de tensions disponibles. Ils ont un boîtier compact en aluminium (revêtement en poudre) et sont IP67. Ils sont dotés d'une fonction d'annulation manuelle et d'un indicateur de position sur le dessus pour indiquer la position de la valve.

Pièces de rechange

Vous trouverez ci-dessous une liste des pièces de rechange pour cet appareil, si vous en avez besoin. Utilisez simplement le numéro SKU dans notre barre de recherche pour trouver la pièce appropriée.

Vanne papillon : BFLL-80-12-AAA

Actionneur : AG-040-C

Note : Ce produit est livré en pièces détachées, mais avec les accessoires de montage requis.
