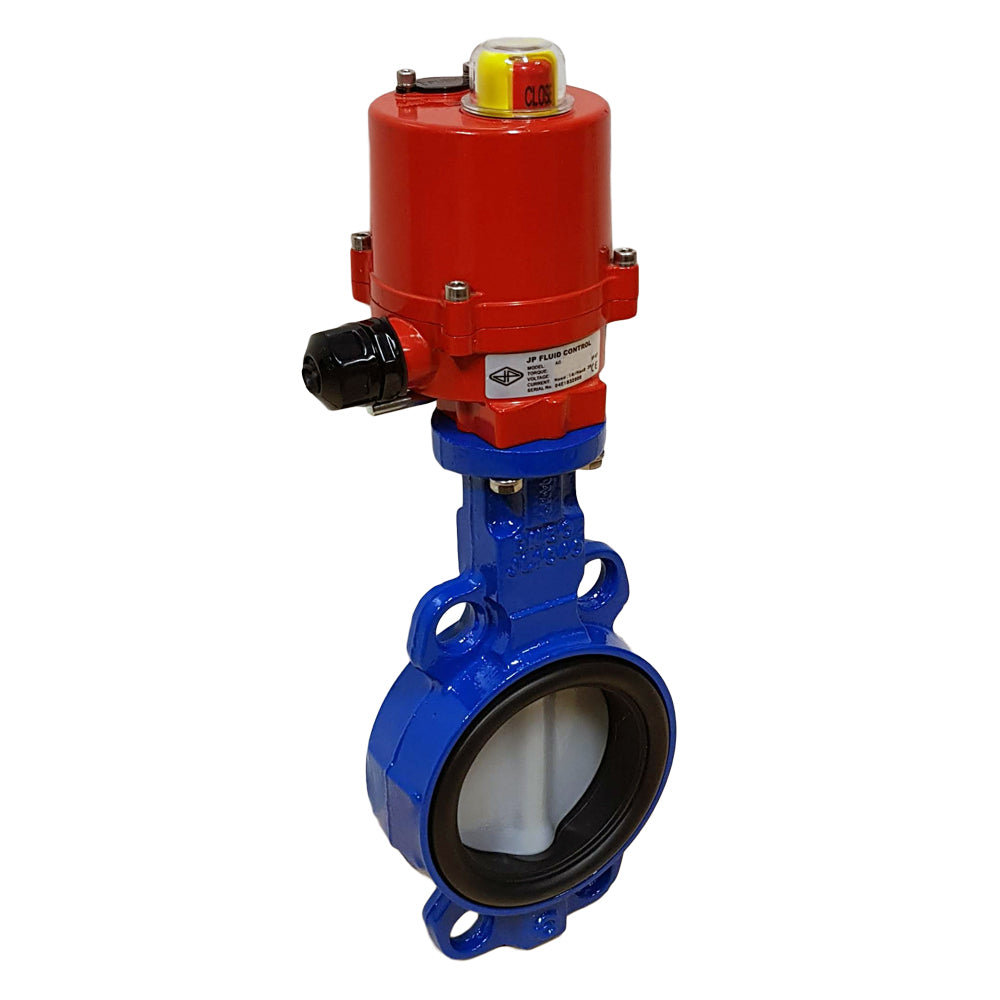

Vanne papillon électrique à oreilles DN80 (3 pouces) 120VAC GGG40-Acier inoxydable-NBR - BFLL

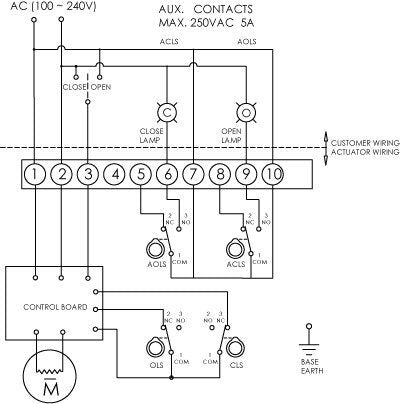

Cette vanne papillon à commande électrique est une solution robuste et durable pour la commande marche/arrêt à distance. La vanne papillon est composée d'un corps en fonte, d'un disque en acier inoxydable et d'un joint NBR. L'actionneur nécessite 100 à 240 volts AC et génère un couple d'ouverture de 40 Nm pour faire pivoter la vanne de 0 à 90 degrés en 8 secondes. Le courant nominal en cours de fonctionnement est de 0,1 ampère (courant de crête de 0,2A). La vanne a une commande à 3 points : outre les deux contacts pour l'alimentation (plus et moins), il y a un signal pour l'ouverture (moins) et un signal pour la fermeture (moins). La vanne papillon est dotée d'une bride à oreilles pour le raccordement à la tuyauterie, d'un diamètre nominal de DN 80 (3 pouces) et d'une capacité maximale de 12 bars pour les fluides non dangereux. Veuillez noter que la pression maximale peut varier en fonction du type de fluide, vérifiez donc attentivement la fiche technique. La vanne papillon est dotée d'un disque en acier inoxydable, ce qui la rend adaptée aux applications liées à l'eau, aux produits abrasifs ou aux produits alimentaires. Le joint NBR de la valve permet une plage de température de 5°C à 85°C. L'actionneur est doté d'un boîtier robuste et compact en fonte (revêtement en poudre) et résiste à la poussière et à l'humidité (certifié IP67), à condition qu'un câble de taille appropriée soit correctement installé. L'actionneur est doté d'une fonction d'annulation manuelle et d'un indicateur de position sur le dessus. L'actionneur est monté sur la vanne papillon via la bride ISO 5211 F05 (11 mm).

Pour :

• Pas de risque de coup de bélier en raison de la lenteur de la fermeture (7 s).
• Les composants sont interchangeables et peuvent être remplacés individuellement si nécessaire.
• Il ne consomme de l'énergie que pendant le mouvement et non pour maintenir l'ouverture ou la fermeture.
• Valeur Kv élevée car le fluide s'écoule en ligne droite.
• Sa longueur de construction est faible pour un diamètre DN 80 (3 pouces) par rapport à un robinet à boisseau sphérique de même diamètre.
• Il peut être utilisé pour un large éventail de fluides et de gaz.
• Convient aux milieux visqueux.

Cons :

• En cas de panne de courant, il n'est pas possible de l'utiliser à distance. Toutefois, il existe une fonction de neutralisation manuelle.
• Par rapport aux robinets à tournant sphérique, le robinet n'a pas une voie d'écoulement totalement dégagée en raison du disque.
• Ne peut être monté qu'avec une bride à oreilles.

BFL - Série AG

BFL

Les vannes papillon de la série BFL constituent une solution très économique pour les opérations de marche/arrêt ainsi que pour la modulation du débit. Actionnés manuellement par un levier de serrage avec cran d'arrêt ou par une roue dentée manuelle, ils sont faciles à utiliser. Convient pour des pressions de 4 à 16 bars en fonction de la taille du diamètre (25 à 300 mm), du fluide et de la combinaison de matériaux. Enlever le levier de serrage ou le volant pour créer une bride ISO 5211 (taille F05 à F12). Il présente une faible longueur constructive par rapport au diamètre et peut être installé à l'aide d'une bride de type lug ou wafer. Il existe également une large gamme d'options pour le boîtier, le disque et les matériaux d'étanchéité permettant d'obtenir ces vannes papillon. Ils peuvent être utilisés pour les liquides et les gaz dans des applications avec une large gamme de températures. Certains modèles peuvent également être utilisés pour l'eau potable (agrément DVGW).

AG

Les actionneurs électriques AG quart de tour (90⁰) vous permettent de commander des vannes papillon ou des vannes à boisseau sphérique à l'aide de l'électricité. Ils sont faciles à installer et à câbler, ce qui permet une intégration rapide dans votre système d'automatisation. Ils ont une bride ISO-5211 de type F03, F04 ou F05 avec un carré d'arbre de 14 mm. Le couple maximal est de 40 Nm (ouverture en 8 secondes) ou un couple plus petit de 20 Nm (ouverture en 4 secondes) et ils peuvent fonctionner sur une large gamme de tensions disponibles. Ils sont dotés d'un boîtier compact en aluminium (revêtement en poudre) et sont conformes à la norme IP67. Ils sont dotés d'une fonction d'annulation manuelle et d'un indicateur de position sur le dessus pour indiquer la position de la vanne.

Pièces de rechange

Vanne papillon : BFLL-80-12-BBB

Actionneur : AG-040-A

Remarque : Ce produit est livré en pièces détachées, mais avec les accessoires de montage nécessaires.
