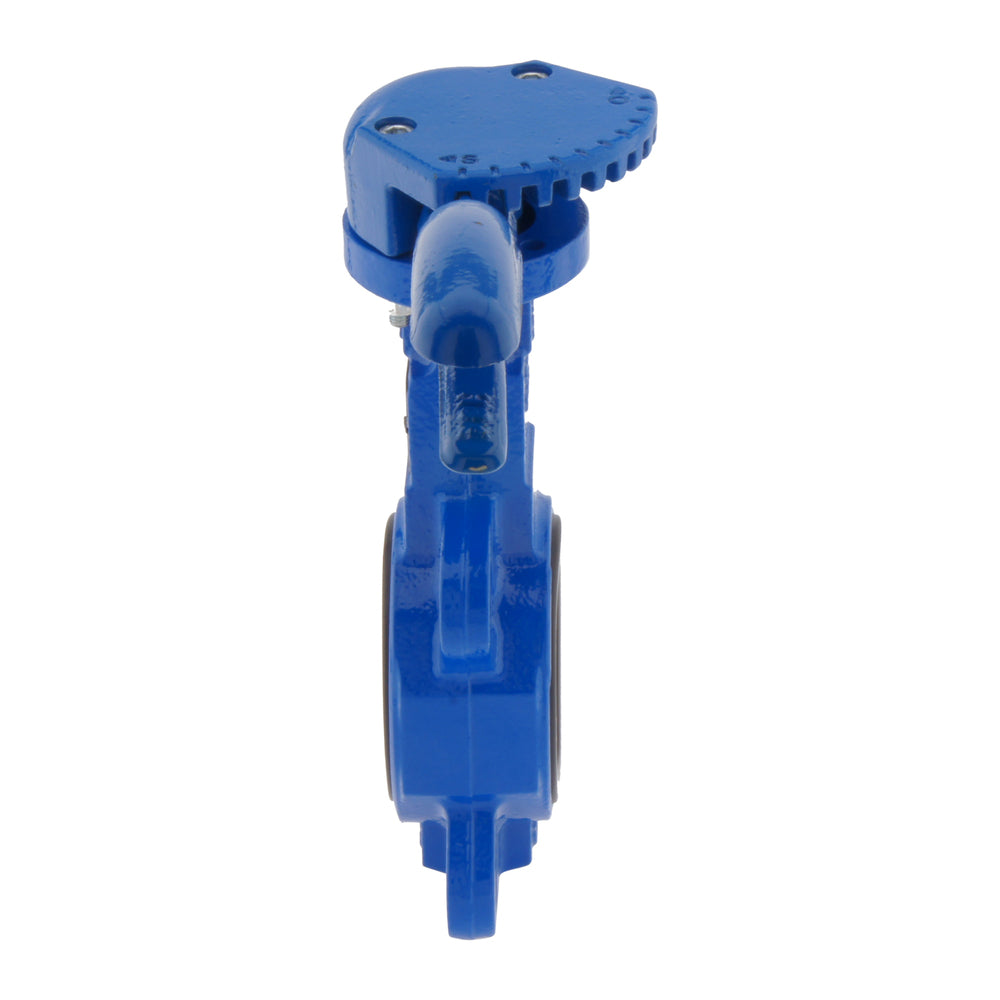

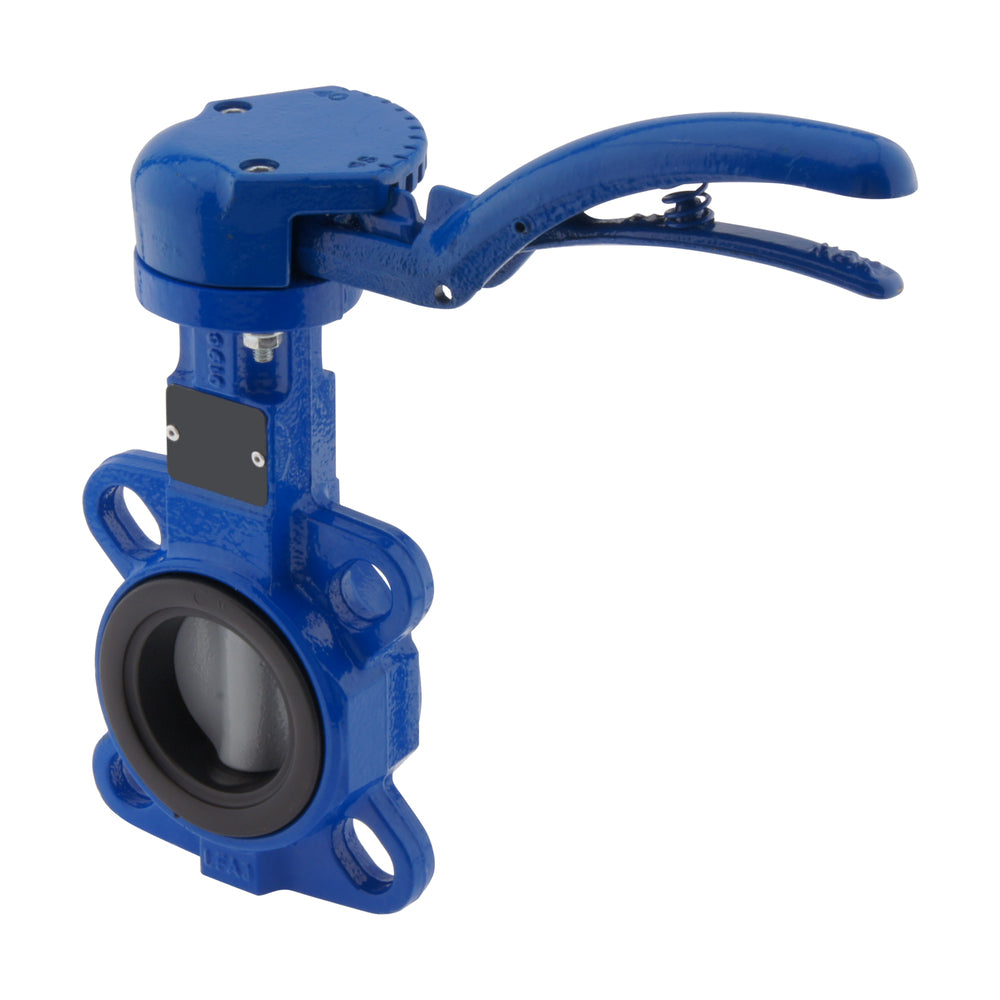

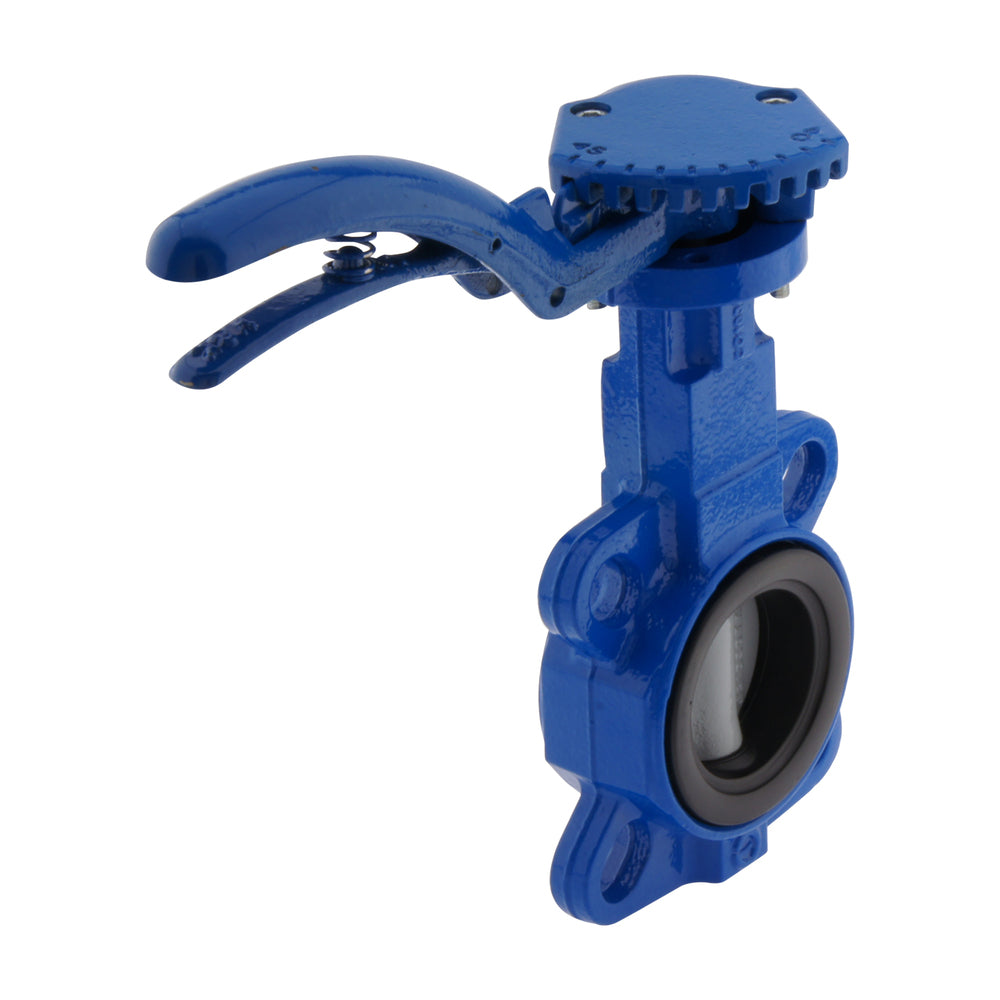

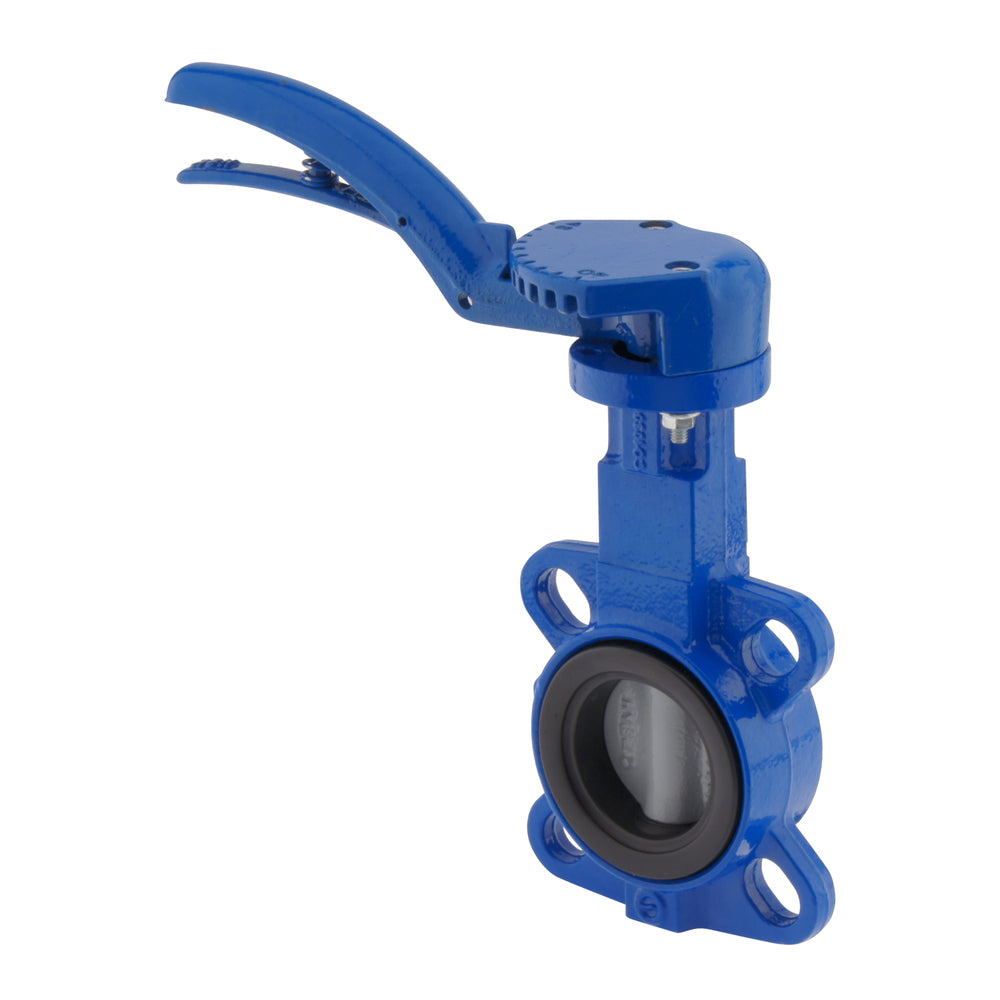

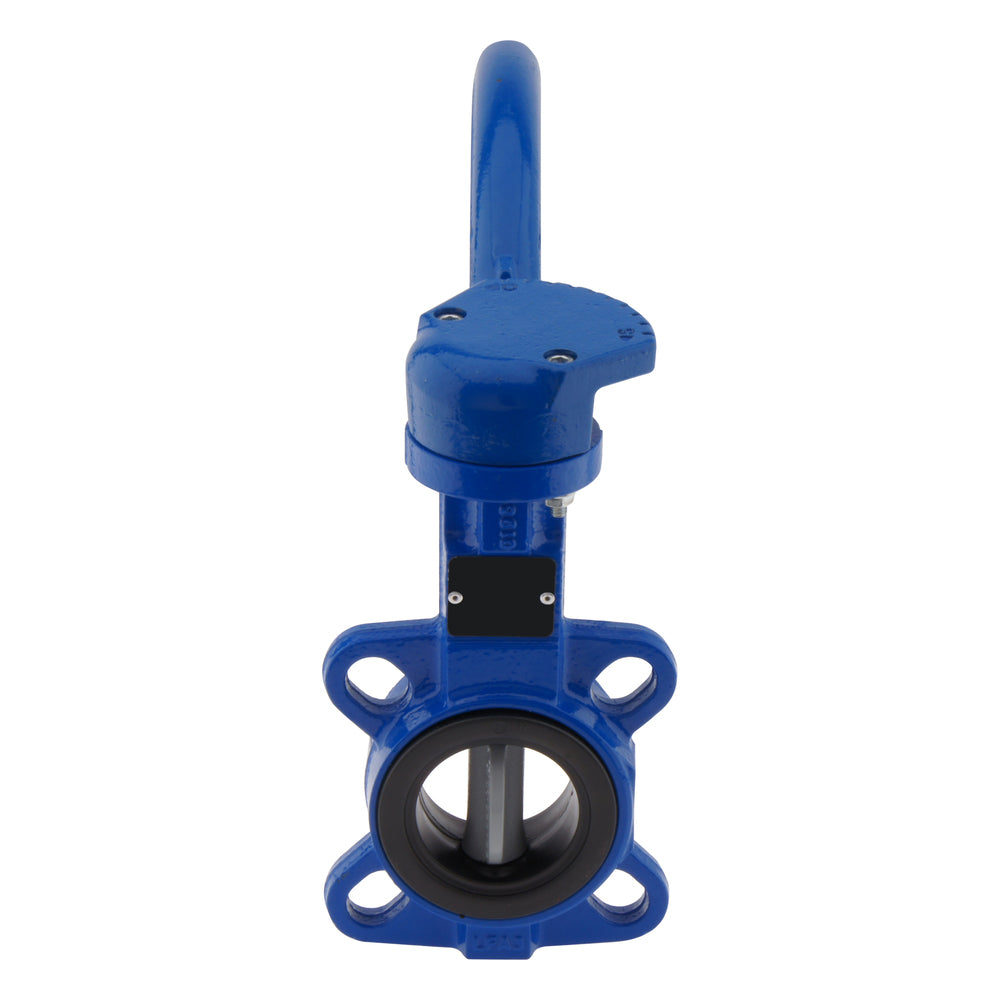

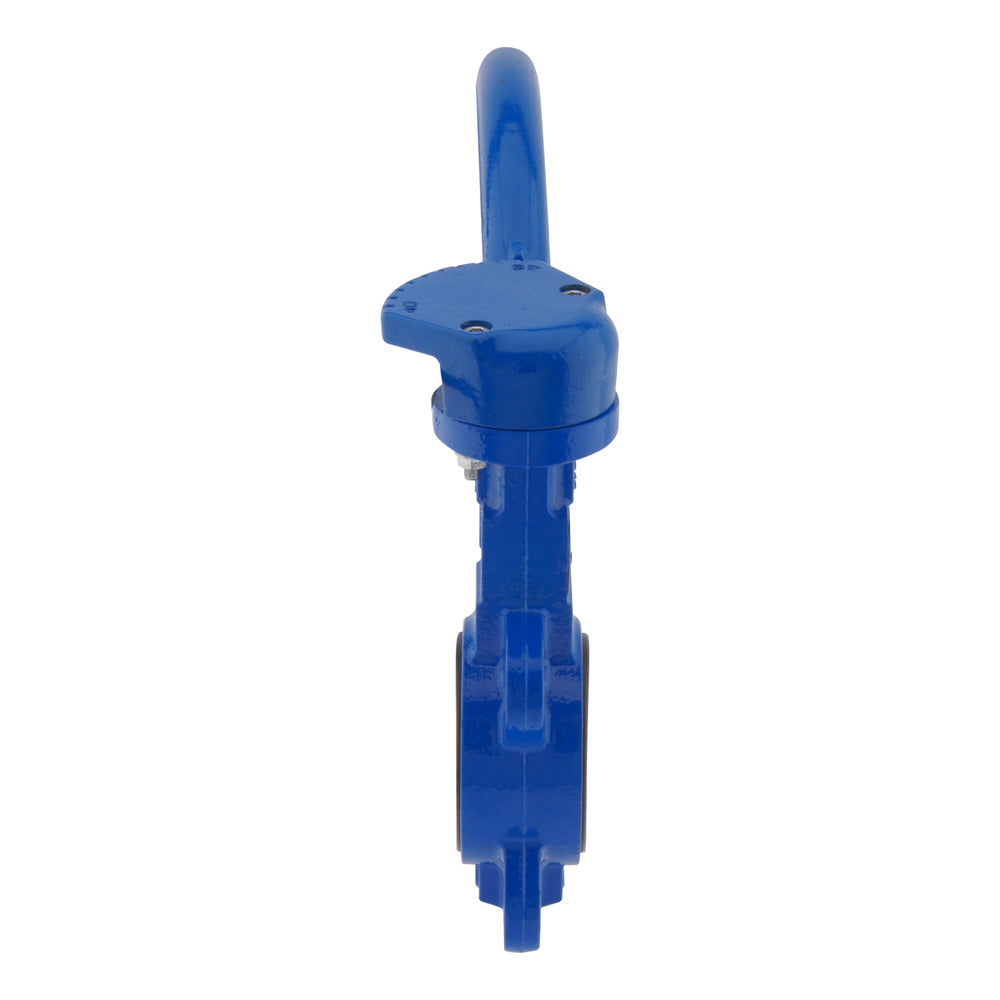

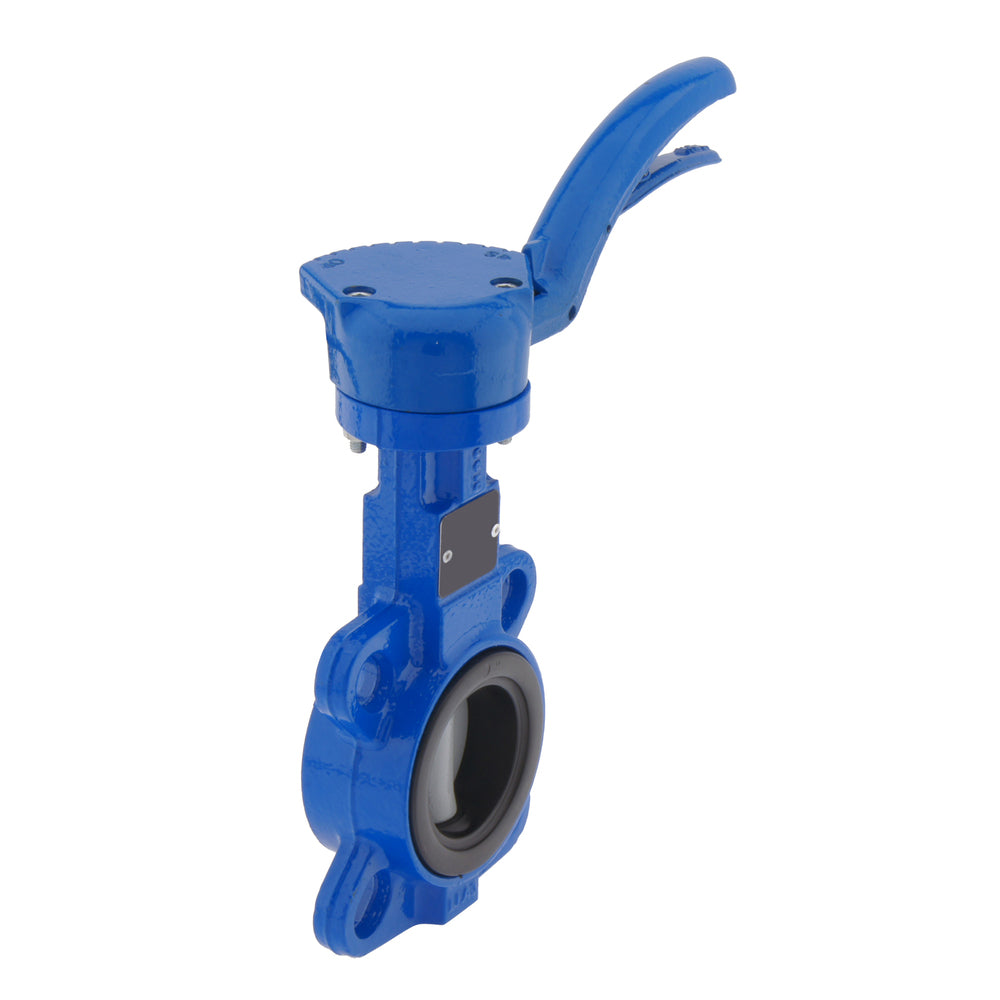

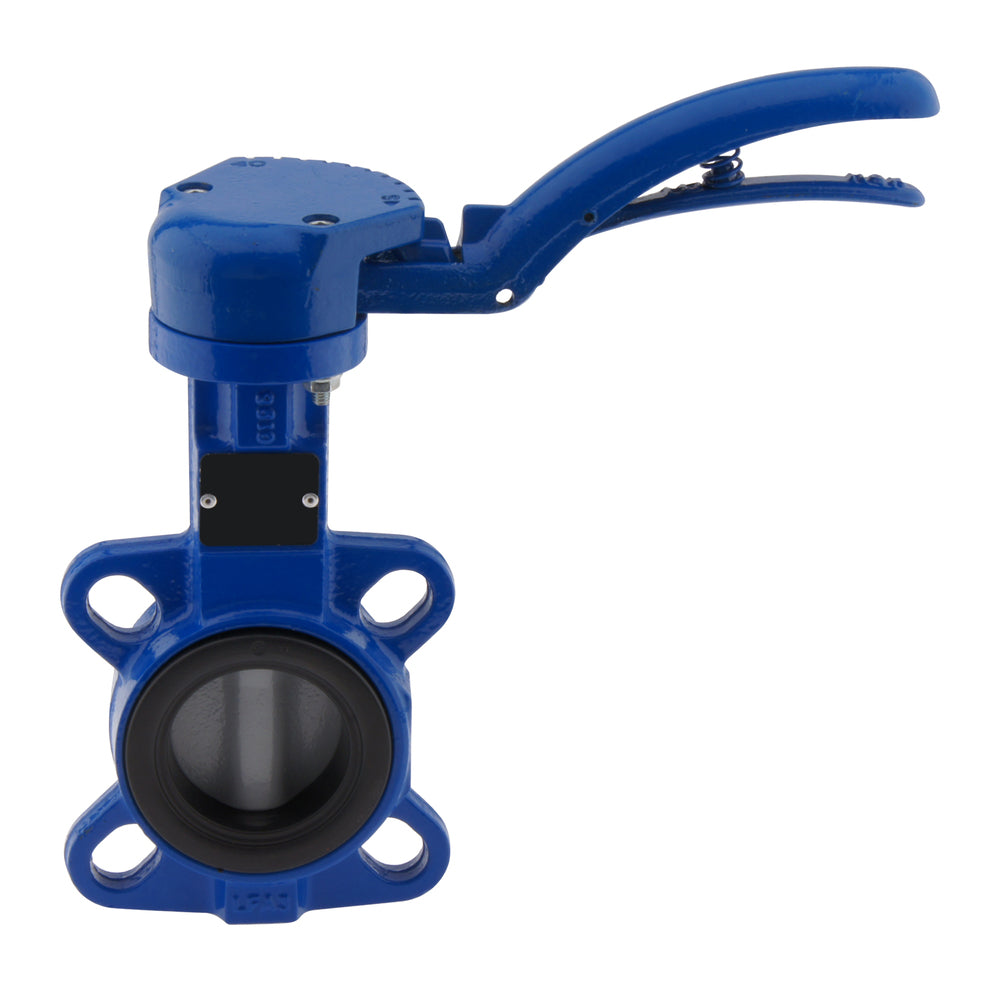

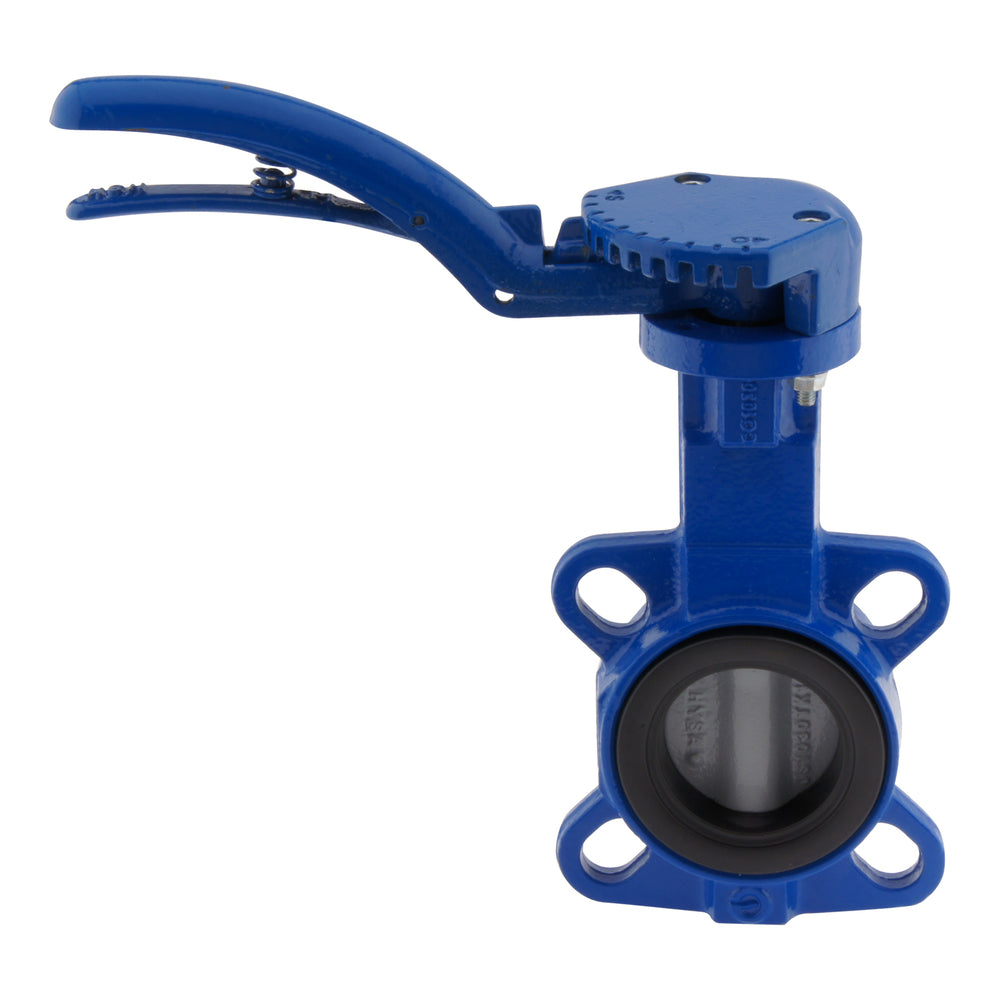

Vanne papillon DN40 (1-1/2 pouce) PN10 GGG40-Acier inoxydable-FKM
Les vannes papillon sont des vannes quart de tour idéales pour les opérations de débit tout ou rien ou de modulation. Cette vanne est prévue pour 10 bars et est actionnée manuellement, mais peut être utilisée avec un actionneur (ISO 5211 F05). Le diamètre nominal est de 40 mm (1-1/2 pouce) et possède une bride de type wafer. Le boîtier en fonte (GGG40), le disque en acier inoxydable et le joint FKM lui confèrent une grande longévité et permettent une température de fluide comprise entre 5°C et 180°C.
- Prix normal
- €396.71
- Prix normal
- €330.59
Description
Les vannes papillon sont des vannes quart de tour idéales pour les opérations de marche/arrêt ainsi que pour la modulation du débit. Cette vanne est conçue pour des fluides non dangereux de 10 bars et est actionnée par un levier. Veuillez noter que la pression maximale peut varier en fonction du type de fluide ; vérifiez donc attentivement la fiche technique. Le diamètre nominal est de 40 mm (1-1/2 pouce) et est monté sur votre système par une bride de type wafer. Le boîtier en fonte (GGG40) convient à des pressions et des températures plus élevées que le GG25 standard. Le disque en acier inoxydable convient aux applications dans l'eau, les milieux abrasifs ou les produits alimentaires. Le joint FKM permet une plage de température de 5°C à 180°C.
Pour
- La commande manuelle permet une utilisation et une compréhension aisées.
- Couple relativement faible pour changer de position par rapport aux robinets à tournant sphérique.
- Valeur Kv élevée car le fluide peut s'écouler en ligne droite.
- Sa longueur de construction est faible par rapport à son diamètre de 40 mm (1-1/2 pouce), comparé à un robinet à tournant sphérique de taille similaire.
- Il peut être utilisé pour un large éventail de fluides et de gaz.
- Convient aux milieux visqueux.

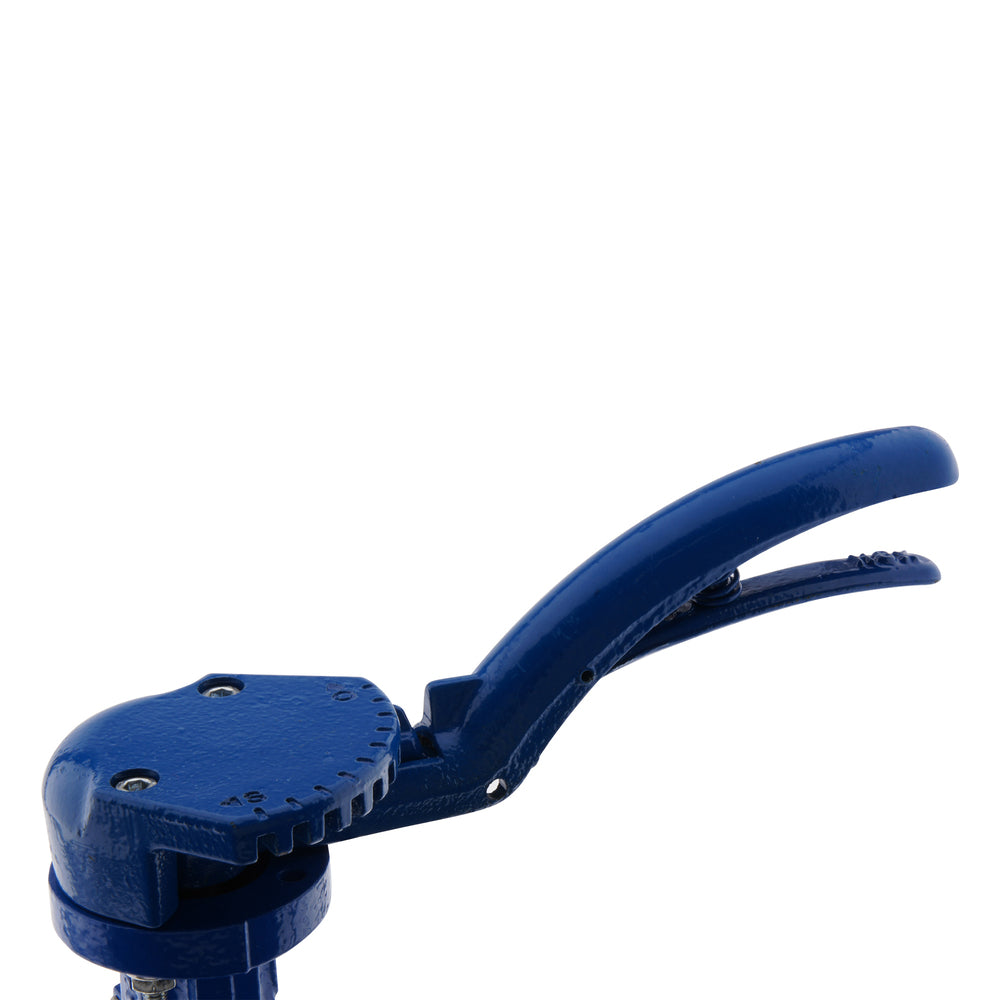

- Retirer le levier de serrage pour monter un actionneur grâce à la bride ISO 5211.
Cons
- Par rapport aux robinets à tournant sphérique, le disque n'offre pas une voie d'écoulement totalement dégagée.
- Ne peut être monté qu'avec une bride de type wafer, qui ne peut pas être utilisée en fin de ligne.
Série BFL
Les vannes papillon de la série BFL constituent une solution très économique pour les opérations de marche/arrêt ainsi que pour la modulation du débit. Actionnés manuellement par un levier de serrage avec cran d'arrêt ou par une roue dentée manuelle, ils sont faciles à utiliser. Convient pour des pressions de 4 à 16 bars en fonction de la taille du diamètre (25-300 mm), du fluide et de la combinaison de matériaux. Enlever le levier de serrage ou le volant pour créer une bride ISO 5211 (taille F05 à F12). Il présente une faible longueur constructive par rapport au diamètre et peut être installé à l'aide d'une bride de type lug ou wafer. Il existe également une large gamme d'options pour le boîtier, le disque et les matériaux d'étanchéité permettant d'obtenir ces vannes papillon. Ils peuvent être utilisés pour les liquides et les gaz dans des applications avec une large gamme de températures. Certains modèles peuvent également être utilisés pour l'eau potable (agrément DVGW).
Exemple de numéro de référence : BFLW-25-16-ABC
- BFL : Série.
- W : Type de bride. W = type Wafer, L = type Lug.
- 25: Diamètre nominal (mm).
- 16: Pression maximale du liquide (fluide non dangereux).
- A : Matériau du boîtier*
- B : Matériau du disque.*
- C : Matériau d'étanchéité.*
*Les combinaisons de matériaux possibles sont indiquées dans la fiche technique.
