Belimo PI Vanne De Zone Rp3/4 Kvs0.98 100-240VAC Cas De Défaillance 75s 2-Point 1Nm IP40 Borne C220QP-F/CQK230A-T

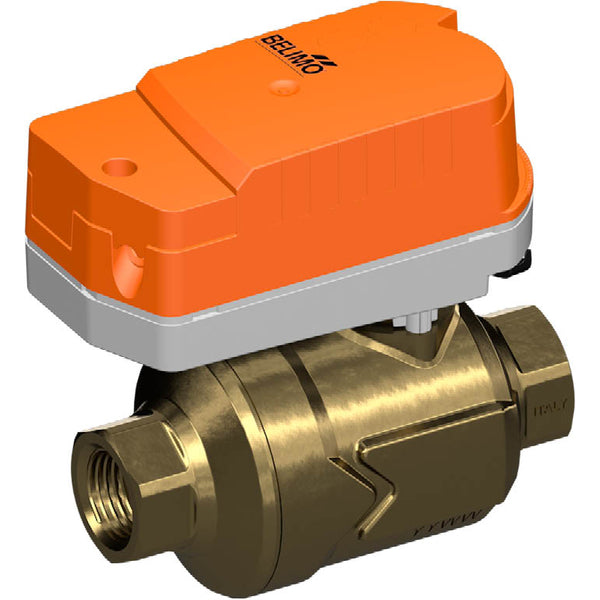

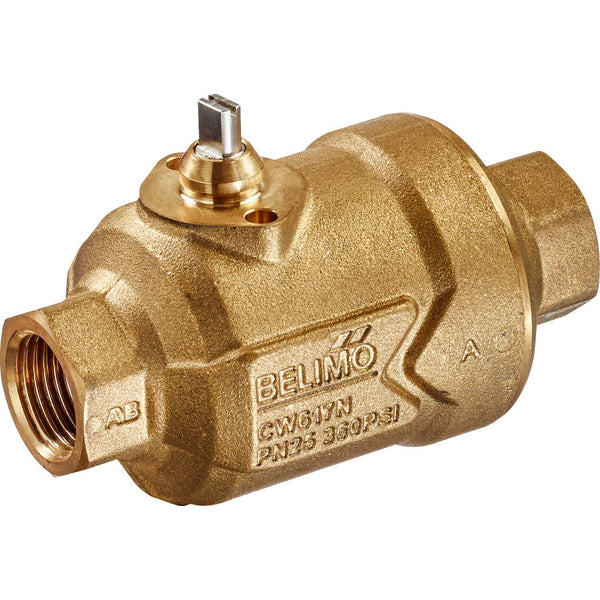

Il s'agit d'une vanne de zone indépendante de la pression (PIQCV) à 2 voies, actionnée électriquement, avec un boîtier en laiton et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 20 et la taille de l'orifice est de Rp 3/4 pouce avec des filets femelles. La vanne de régulation de pression intégrée permet d'obtenir un volume d'écoulement constant et une autorité de vanne de 1, quelle que soit la pression différentielle. Le débit reste constant à chaque position d'ouverture, même en présence de variations de pression et dans la plage de charge partielle, ce qui garantit un contrôle régulier. Le contrôle d'un pourcentage égal de débit est assuré par la conception spéciale de la bille. La pression différentielle maximale est de 3.5 bars. La vanne peut fonctionner entre 2 et 90 °C (36 et 194 °F). La valeur Kv de la vanne est de 0,98 m3/h, ce qui équivaut à une valeur Cv de 1,13 gpm. L'actionneur nécessite une tension d'alimentation de 100-240 V AC. L'actionneur est doté d'une commande à deux points (ouverture-fermeture). L'actionneur est équipé d'une fonction de sécurité intégrée (NC) qui garantit un fonctionnement sûr en cas de panne de courant. L'installation des servomoteurs Belimo ZoneTight sur cette vanne est facile - il suffit de les encliqueter. L'actionneur a un indice de protection IP40. Le sens d'écoulement, indiqué par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager le robinet à boisseau sphérique.

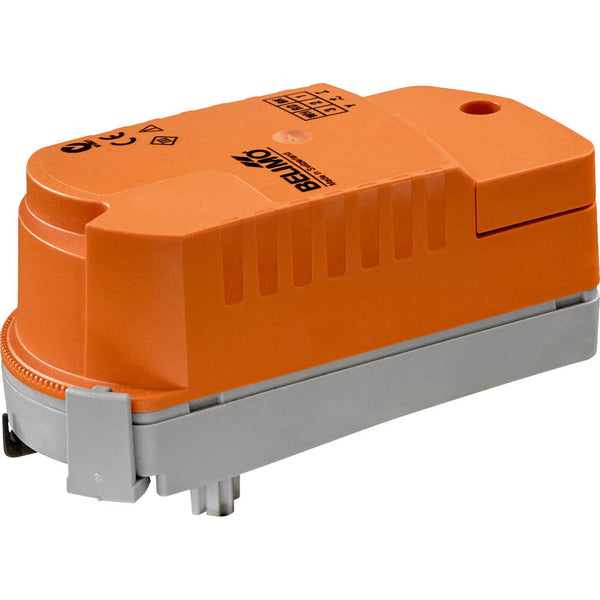

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Retirer l'actionneur en cliquant dessus, puis utiliser l'actionneur pour faire tourner l'axe de la vanne. L'actionneur peut être monté à la main sur la vanne sans nécessiter d'outils. Veillez à ne faire que des mouvements verticaux (Attention !). Les goupilles doivent être alignées avec les trous de la bride. L'orientation du montage peut être configurée par incréments de 180° par rapport à la vanne. L'angle de rotation de l'actionneur peut être réglé par incréments de 2,5° à l'aide d'un clip. Cette fonction permet de régler le débit maximal de la vanne. L'actionneur déplace simultanément la vanne dans la position de fonctionnement requise et charge les condensateurs intégrés. Si l'alimentation électrique est interrompue, l'énergie électrique stockée amène la vanne en position de sécurité, en tenant compte d'un temps de pontage réglé en usine à 1 seconde. Les actionneurs à condensateur nécessitent une période de précharge pour amener les condensateurs à un niveau de tension utilisable. Ainsi, en cas de panne de courant, l'actionneur peut à tout moment passer de sa position actuelle à la position de sécurité. Après la livraison en usine, l'actionneur est entièrement déchargé et nécessite environ 25 secondes de précharge avant la configuration initiale pour élever les condensateurs au niveau de tension nécessaire.

Pour :

• Installation très facile des actionneurs Belimo ZoneTight, un simple clic et c'est fait.
• Il n'est plus nécessaire de procéder à un réglage manuel fastidieux du système hydronique
• La quantité d'eau est garantie même en cas de pression variable et de fonctionnement à charge partielle.
• La valeur Vmax souhaitée peut être facilement et rapidement ajustée sur l'actionneur à l'aide du clip associé.

Série:

La PIQCV de Belimo est une série de vannes de zone PI destinée aux applications à filetage interne à deux voies. Il est conçu pour les systèmes fermés d'eau froide et d'eau chaude. Cette série est principalement utilisée pour la régulation modulante des systèmes de traitement de l'air et de chauffage côté eau. La série PIQCV de Belimo est connue pour son actionneur à montage par encliquetage, ce qui rend l'installation et les opérations efficaces. Cette série offre des performances fiables et durables, améliorant le contrôle du système et l'expérience de l'utilisateur.
