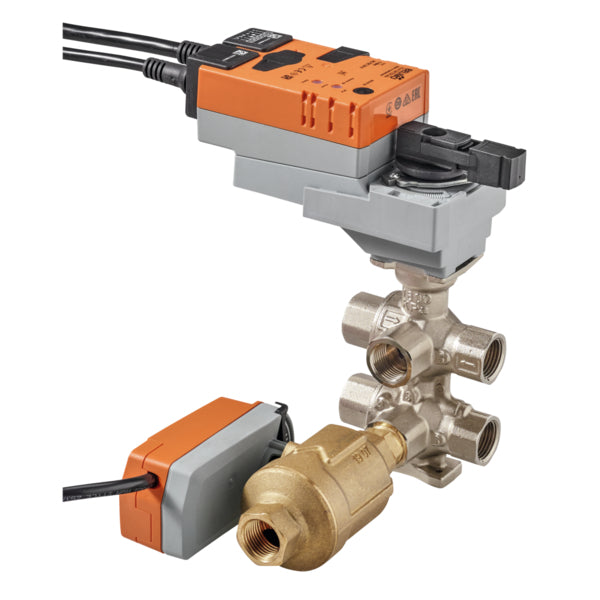

Vanne de zone PI électrique 6 voies Rp3/4'' Laiton EPDM 4m3/h 24V AC/DC 3.5bar/51psi

Il s'agit d'une vanne de zone indépendante de la pression (PIQCV) à 6 voies, à commande électrique, avec un boîtier en laiton nickelé et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 20 et la taille de l'orifice est de Rp 3/4 pouce avec des filets femelles. La vanne de régulation de pression intégrée permet d'obtenir un volume d'écoulement constant et une autorité de vanne de 1, quelle que soit la pression différentielle. Le débit reste constant à chaque position d'ouverture, même en présence de variations de pression et dans la plage de charge partielle, ce qui garantit un contrôle régulier. Le contrôle d'un pourcentage égal de débit est assuré par la conception spéciale de la bille. Cette valve résiste à une pression allant jusqu'à 3,5 bars (51 psi). La vanne peut fonctionner entre 6 et 80 °C (43 à 176 °F). La valeur Kv 1 de la vanne est de 4 m3/h, ce qui équivaut à une valeur Cv de 4,63 gpm. La valeur Kv 2 de la vanne est de 4 m3/h, ce qui équivaut à une valeur Cv de 4,63 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et fournit un retour de position précis dans la plage de 0,5-10 V ou 2-10 V DC, assurant un contrôle précis et réactif dans diverses applications. L'installation des servomoteurs Belimo ZoneTight sur cette vanne est facile - il suffit de les encliqueter. L'actionneur a un indice de protection IP40. Le sens d'écoulement, indiqué par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager le robinet à boisseau sphérique.

Pour :

• Installation très facile des actionneurs Belimo ZoneTight, un simple clic et c'est fait.
• Il n'est plus nécessaire de procéder à un réglage manuel fastidieux du système hydronique
• La quantité d'eau est garantie même en cas de pression variable et de fonctionnement à charge partielle.
• La valeur Vmax souhaitée peut être facilement et rapidement ajustée sur l'actionneur à l'aide du clip associé.

Série:

La Belimo C6-QP-BAC est une vanne de zone PI à 6 voies avec filetage intérieur et une tension nominale de 24 V AC/DC. Conçue pour les systèmes fermés d'eau froide et d'eau chaude, elle offre une commande de commutation ou de modulation du côté eau des éléments de chauffage/refroidissement thermiques. Il comporte deux séquences pour le refroidissement et le chauffage, la commutation étant assurée par une vanne de régulation caractérisée à 6 voies. Cette série permet également de réguler le débit indépendamment de la pression grâce à une vanne de zone PI à 2 voies (PIQCV). Les options de communication comprennent BACnet MS/TP, Modbus RTU, Belimo MP-Bus, ou une commande conventionnelle, et la gamme s'étend de DN15 à DN20.La PIQCV de Belimo est une série de vannes de zone PI destinée aux applications à filetage interne à deux voies. Il est conçu pour les systèmes fermés d'eau froide et d'eau chaude. Cette série est principalement utilisée pour la régulation modulante des systèmes de traitement de l'air et de chauffage côté eau. La série PIQCV de Belimo est connue pour son actionneur à montage par encliquetage, ce qui rend l'installation et les opérations efficaces. Cette série offre des performances fiables et durables, améliorant le contrôle du système et l'expérience de l'utilisateur.
