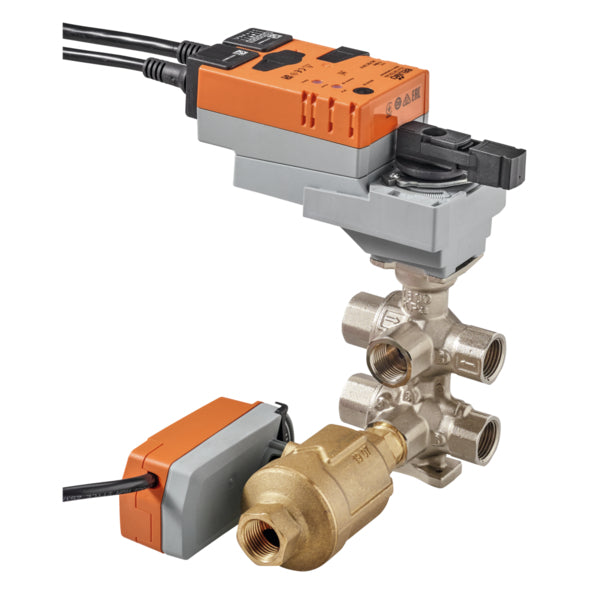

Vanne de zone Belimo 6 voies PI Rp1/2 Kvs1.8 24VAC/DC BACnet/Modbus/MP-Bus 0-10/2-10V IP40 C615QP-B+BAC

Il s'agit d'une vanne de zone indépendante de pression (PIQCV) à actionnement électrique à 6 voies avec un boîtier en laiton nickelé et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 15 et la taille du raccord est Rp 1/2 pouce avec des filetages femelles. La vanne de régulation de pression intégrée permet un débit volumique constant et atteint une autorité de vanne de 1, indépendamment de la pression différentielle. Le débit reste constant à chaque position d'ouverture, même en présence de variations de pression et dans la plage de charge partielle, garantissant un contrôle stable. Un contrôle de débit à pourcentage égal est assuré par la conception spéciale de la bille. La différence de pression maximale est de 3,5 bar. La vanne peut fonctionner entre 6 et 80 °C. La valeur Kv 1 de la vanne est de 1,8 m3/h, ce qui équivaut à une valeur Cv de 2,08 gpm. La valeur Kv 2 de la vanne est de 1,8 m3/h, ce qui équivaut à une valeur Cv de 2,08 gpm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et fournit un retour de position précis dans la plage de 0 à 10 V ou de 2 à 10 V CC, garantissant un contrôle précis et réactif dans diverses applications. L'installation des actionneurs Belimo sur cette vanne est facilitée grâce à la conception de boulon central. L'actionneur a une classe de protection IP40. La direction de l'écoulement, indiquée par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager la vanne à boisseau sphérique.

Avantages :

• Installation très facile des actionneurs Belimo ZoneTight, il suffit de cliquer et c'est terminé
• Plus besoin d'ajuster manuellement le système hydraulique, ce qui prend du temps
• La quantité d'eau est garantie même en cas de variation de pression et de fonctionnement à charge partielle
• La valeur Vmax souhaitée peut être facilement et rapidement ajustée sur l'actionneur à l'aide du clip associé

Série :

La vanne de zone PI 6 voies Belimo C6-QP-BAC est dotée d'un filetage interne et d'une tension nominale de 24 V CA/CC. Conçue pour les systèmes d'eau froide et chaude fermés, elle offre une commande de commutation ou de modulation du côté eau des éléments de chauffage/refroidissement thermiques. Elle dispose de deux séquences pour le refroidissement et le chauffage, avec un changement assuré par une vanne de régulation caractérisée à 6 voies. Cette série offre également une régulation de débit indépendante de la pression via une vanne de zone PI à 2 voies (PIQCV). Les options de communication comprennent BACnet MS/TP, Modbus RTU, Belimo MP-Bus ou une régulation conventionnelle, et elle varie de DN15-20. La série Belimo PIQCV est une série de vannes de zone PI adaptées aux applications à filetage interne. Elle est conçue pour les systèmes d'eau froide et chaude fermés. Cette série est principalement utilisée pour la régulation modulante des systèmes de traitement de l'air et de chauffage du côté eau. La série Belimo PIQCV est connue pour son actionneur à assemblage instantané, ce qui facilite l'installation et les opérations. Cette série offre des performances fiables et une durabilité, améliorant ainsi la régulation du système et l'expérience de l'utilisateur.
