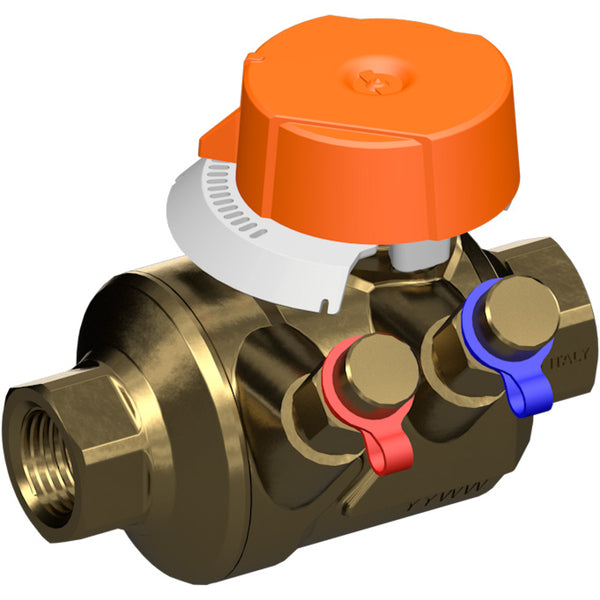

Belimo Pi Vanne De Zone Rp3/4 Kvs0.98 Ports De Mesure Limiteur De Débit C220QPT-F/ZCQ-FL

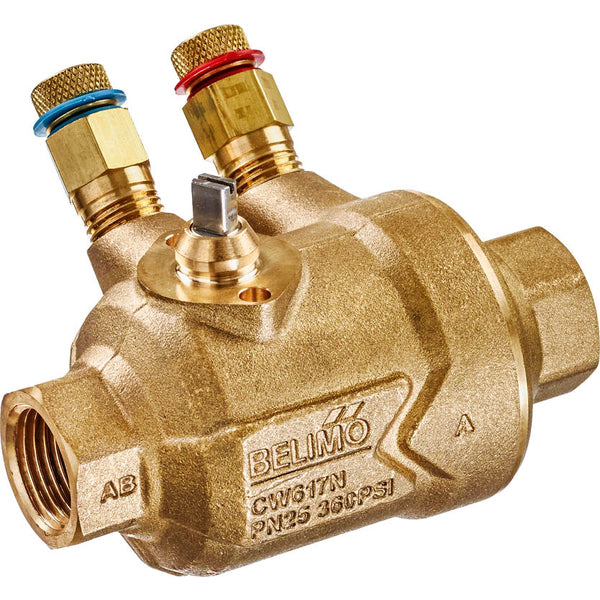

Il s'agit d'une vanne de zone indépendante de la pression à 2 voies (PIQCV) avec un boîtier en laiton et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 20 et la taille de l'orifice est de Rp 3/4 pouce avec des filets femelles. La vanne de régulation de pression intégrée permet d'obtenir un volume d'écoulement constant et une autorité de vanne de 1, quelle que soit la pression différentielle. Le débit reste constant à chaque position d'ouverture, même en présence de variations de pression et dans la plage de charge partielle, ce qui garantit un contrôle régulier. Le contrôle d'un pourcentage égal de débit est assuré par la conception spéciale de la bille. Cette vanne possède deux orifices de mesure (P1 et P3) qui permettent de déterminer la perte de charge totale à travers la vanne. La mesure de la pression différentielle permet d'optimiser le réglage de la pompe en réduisant la hauteur de refoulement pour maintenir la pression différentielle minimale requise (0,16 bar) au point hydronique le plus éloigné. La pression différentielle maximale est de 3.5 bars. La vanne peut fonctionner entre 2 et 90 °C (36 et 194 °F). La valeur Kv de la vanne est de 0,98 m3/h, ce qui équivaut à une valeur Cv de 1,13 gpm. La vanne est équipée d'un limiteur de débit. La vanne est conçue pour être utilisée avec le servomoteur Belimo 3 points ou modulant. L'installation des servomoteurs Belimo sur cette vanne est facilitée par la conception du boulon central. Le sens d'écoulement, indiqué par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager le robinet à boisseau sphérique.

Pour :

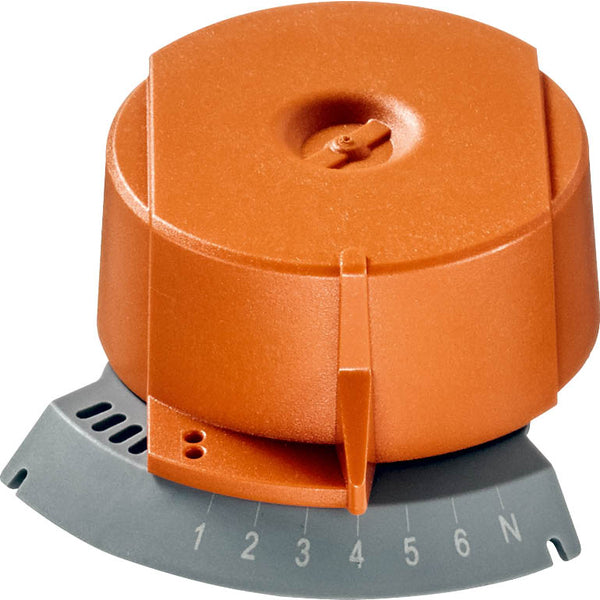

• La vanne est équipée d'un limiteur de débit
• Il n'est plus nécessaire de procéder à un réglage manuel fastidieux du système hydronique
• La quantité d'eau est garantie même en cas de pression variable et de fonctionnement à charge partielle.
• La valeur Vmax souhaitée peut être facilement et rapidement ajustée sur l'actionneur à l'aide du clip associé.
• La vanne comprend deux orifices de mesure supplémentaires pour la mesure de la pression différentielle

Série:

La PIQCV de Belimo est une série de vannes de zone PI destinée aux applications à filetage interne à deux voies. Il est conçu pour les systèmes fermés d'eau froide et d'eau chaude. Cette série est principalement utilisée pour la régulation modulante des systèmes de traitement de l'air et de chauffage côté eau. La série PIQCV de Belimo est connue pour son actionneur à montage par encliquetage, ce qui rend l'installation et les opérations efficaces. Cette série offre des performances fiables et durables, améliorant le contrôle du système et l'expérience de l'utilisateur.
