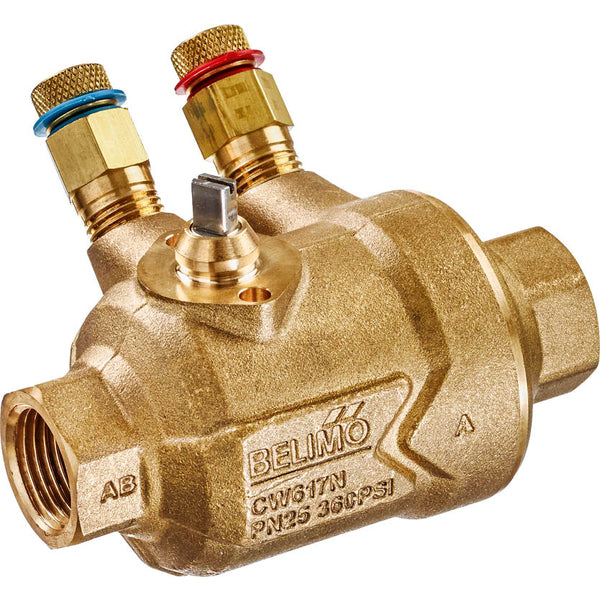

Vanne de zone Belimo PI Rp3/4 Kvs0.98 Ports de mesure C220QPT-F

Vanne de zone Belimo PI Rp3/4 Kvs0.98 Ports de mesure C220QPT-F
L'image peut varier légèrement
Voir les spécifications pour des informations précises.
Référence : V2V4D
Marque: Belimo
Réf. fab.: C220QPT-F

Il s'agit d'une vanne de zone indépendante de pression à 2 voies (PIQCV) avec un boîtier en laiton et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 20 et la taille du port est Rp 3/4 pouce avec des filetages femelles. La vanne de régulation de pression intégrée permet un débit constant et atteint une autorité de vanne de 1, indépendamment de la pression différentielle. Le débit reste constant à chaque position d'ouverture, même en présence de variations de pression et dans la plage de charge partielle, garantissant un contrôle stable. Un contrôle de débit proportionnel est assuré par la conception spéciale de la bille. Cette vanne possède deux ports de mesure (P1 et P3) qui permettent de déterminer la chute de pression totale à travers la vanne. La mesure de la pression différentielle optimise le réglage de la pompe en réduisant la hauteur de la pompe pour maintenir la pression différentielle minimale requise (0,16 bar) au point hydraulique le plus éloigné. La pression différentielle maximale est de 3.5 bar . La vanne peut fonctionner entre 2 et 90 °C (36 à 194 °F). La valeur Kv de la vanne est de 0,98 m3/h, ce qui équivaut à une valeur Cv de 1,13 gpm. La vanne est conçue pour être utilisée avec l'actionneur Belimo 3 points ou modulant. L'installation des actionneurs Belimo ZoneTight sur cette vanne est facile - il suffit de la clipser en place. La direction de l'écoulement, indiquée par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager la vanne à boisseau sphérique.

Voir tous
Note: le produit ne peut pas être retourné
Prix normal
€205,19
TVA incluse
La TVA (taxe sur la valeur ajoutée) est une taxe sur les biens et services qui concerne l'Union européenne (UE). Nous, Tameson, sommes tenus par la loi de collecter la TVA pour les commandes au sein de l'UE pour les clients qui ne nous fournissent pas leur numéro de TVA.
Prix normal
€170,99
hors TVA

En stock Expédie en 3j Sur demande Sur demande
0 sont déjà dans votre panier Pour les commandes dépassant 0, prévoyez un délai supplémentaire de 3 jours. Jusqu'à 10 articles peuvent être commandés en ligne. Pour des quantités plus importantes, veuillez nous contacter sur support@tameson.fr pour demander le délai de livraison. Cet article n'est pas disponible pour une commande en ligne, veuillez nous contacter sur support@tameson.fr pour demander le délai de livraison.


Expédition vers France: Gratis
Gratuit pour les commandes > €75,00
Livraison prévue dans 4 - 7 jours ouvrables

Description
Spécifications
Téléchargements
Produits apparentés

Il s'agit d'une vanne de zone indépendante de pression à 2 voies (PIQCV) avec un boîtier en laiton et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 20 et la taille du port est Rp 3/4 pouce avec des filetages femelles. La vanne de régulation de pression intégrée permet un débit constant et atteint une autorité de vanne de 1, indépendamment de la pression différentielle. Le débit reste constant à chaque position d'ouverture, même en présence de variations de pression et dans la plage de charge partielle, garantissant un contrôle stable. Un contrôle de débit proportionnel est assuré par la conception spéciale de la bille. Cette vanne possède deux ports de mesure (P1 et P3) qui permettent de déterminer la chute de pression totale à travers la vanne. La mesure de la pression différentielle optimise le réglage de la pompe en réduisant la hauteur de la pompe pour maintenir la pression différentielle minimale requise (0,16 bar) au point hydraulique le plus éloigné. La pression différentielle maximale est de 3.5 bar . La vanne peut fonctionner entre 2 et 90 °C (36 à 194 °F). La valeur Kv de la vanne est de 0,98 m3/h, ce qui équivaut à une valeur Cv de 1,13 gpm. La vanne est conçue pour être utilisée avec l'actionneur Belimo 3 points ou modulant. L'installation des actionneurs Belimo ZoneTight sur cette vanne est facile - il suffit de la clipser en place. La direction de l'écoulement, indiquée par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager la vanne à boisseau sphérique.

Avantages :

  • Installation très facile des actionneurs Belimo ZoneTight, il suffit de cliquer et c'est fait
  • Plus besoin d'ajuster manuellement le système hydraulique, ce qui prend du temps
  • La quantité d'eau est garantie même en cas de variation de pression et de fonctionnement à charge partielle
  • La valeur Vmax souhaitée peut être facilement et rapidement ajustée sur l'actionneur à l'aide du clip associé
  • La vanne comprend deux ports de mesure supplémentaires pour la mesure de la pression différentielle

Série :

La vanne de zone Belimo PIQCV est une série de vannes de zone qui convient aux applications à filetage interne à 2 voies. Elle est conçue pour les systèmes d'eau froide et chaude fermés. Cette série est principalement utilisée pour le contrôle modulant des systèmes de traitement de l'air et de chauffage du côté eau. La série Belimo PIQCV est connue pour son actionneur à montage par encliquetage, ce qui facilite l'installation et les opérations. Cette série offre des performances fiables et une durabilité, améliorant ainsi le contrôle du système et l'expérience de l'utilisateur.
