Belimo Vanne De Zone PI Rp1/2 Kvs0.42 24VAC/DC Cas De Défaillance 75s 2-Point 1Nm IP40 Ports De Mesure C215QPT-D/CQK24A-T

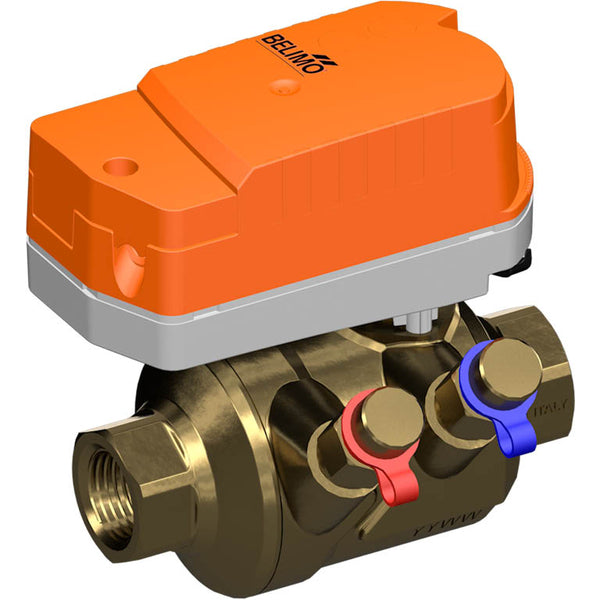

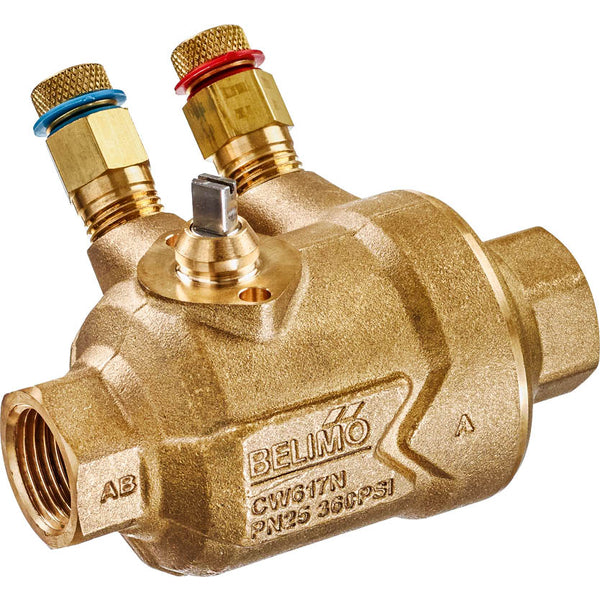

Ceci est un robinet de zone à 2 voies électriquement actionné et indépendant de la pression (PIQCV) de Belimo avec un boîtier en laiton et un joint en EPDM. Le diamètre de perçage du robinet est DN 15 et la taille du port est Rp 1/2 pouce avec des filetages femelles. La vanne de régulation de pression intégrée permet un volume d'écoulement constant et atteint une autorité de vanne de 1, quelle que soit la pression différentielle. Le débit reste constant à chaque position d'ouverture, même en présence de variations de pression et dans la plage de charge partielle, garantissant un contrôle stable. Le contrôle de débit à pourcentage égal est assuré par la conception spéciale de la balle. Ce robinet dispose de deux ports de mesure (P1 et P3) qui permettent de déterminer la chute de pression totale à travers le robinet. La mesure de la pression différentielle optimise le réglage de la pompe en réduisant la pression de la pompe pour maintenir la pression différentielle minimale requise (0,16 bar) au point hydraulique le plus éloigné. La pression différentielle maximale est de 3,5 bar (50,8 psi). Le robinet peut fonctionner entre 2 et 90 °C (36 à 194 °F). La valeur Kv du robinet est de 0,42 m3/h, équivalente à une valeur Cv de 0,49 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur dispose d'un contrôle à deux points (ouvert-fermé). L'actionneur est équipé d'une fonction de sécurité (NC) qui garantit un fonctionnement sûr en cas de panne de courant. L'installation des actionneurs Belimo ZoneTight sur ce robinet est facile - il suffit de le cliquer en place. L'actionneur a un indice de protection IP40. La direction d'écoulement, indiquée par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager le robinet à bille.

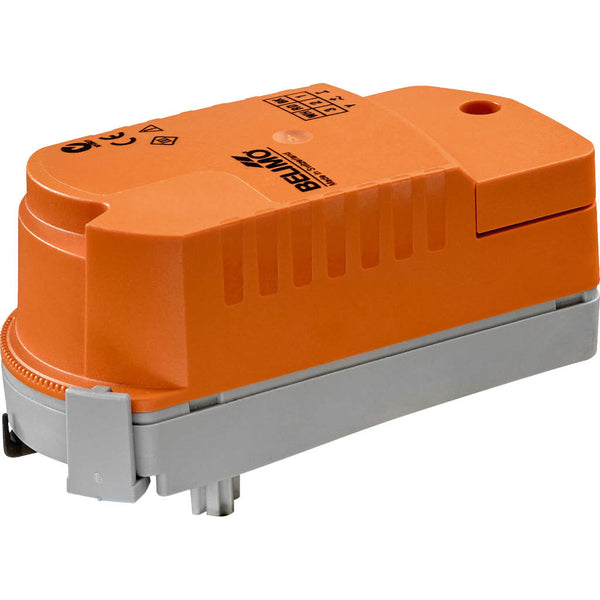

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque l'arrêt final est atteint. Retirez l'actionneur en le cliquant, puis utilisez l'actionneur pour faire tourner la tige de la vanne. L'actionneur peut être monté à la main sur la vanne sans nécessiter d'outils. Assurez-vous que seuls des mouvements verticaux sont effectués (Attention !). Les broches doivent s'aligner avec les trous de la bride. L'orientation de montage peut être configurée par incréments de 180° par rapport à la vanne. L'angle de rotation de l'actionneur peut être ajusté par incréments de 2,5° à l'aide d'un clip. Cette fonction est utilisée pour régler le débit maximal de la vanne. L'actionneur déplace simultanément la vanne vers la position de fonctionnement requise et charge les condensateurs intégrés. Si l'alimentation est interrompue, l'énergie électrique stockée déplace la vanne vers la position de sécurité, en tenant compte d'un temps de pontage réglé en usine de 1 seconde. Les actionneurs à condensateur nécessitent une période de pré-chargement pour amener les condensateurs à un niveau de tension utilisable. Cela garantit qu'en cas de panne de courant, l'actionneur peut se déplacer de sa position actuelle vers la position de sécurité à tout moment. Après la livraison d'usine, l'actionneur est complètement déchargé et nécessite environ 25 secondes de pré-chargement avant la configuration initiale pour élever les condensateurs au niveau de tension nécessaire.

Avantages :

• Installation très facile des actionneurs Belimo ZoneTight, il suffit de cliquer et c'est fait
• Plus besoin d'ajustement manuel du système hydraulique chronophage
• La quantité d'eau est garantie même avec des variations de pression et un fonctionnement à charge partielle
• La valeur Vmax souhaitée peut être facilement et rapidement ajustée sur l'actionneur à l'aide du clip associé
• Le robinet comprend deux ports de mesure supplémentaires pour la mesure de la pression différentielle

Série :

La Belimo PIQCV est une série de vannes de zone PI conçue pour des applications à filetage interne à 2 voies. Elle est conçue pour des systèmes d'eau chaude et froide fermés. Cette série est principalement utilisée pour le contrôle modulant des systèmes de traitement d'air et de chauffage du côté de l'eau. La série Belimo PIQCV est connue pour son actionneur à assemblage rapide, rendant l'installation et le fonctionnement efficaces. Cette série offre des performances fiables et une durabilité, améliorant le contrôle du système et l'expérience utilisateur.
