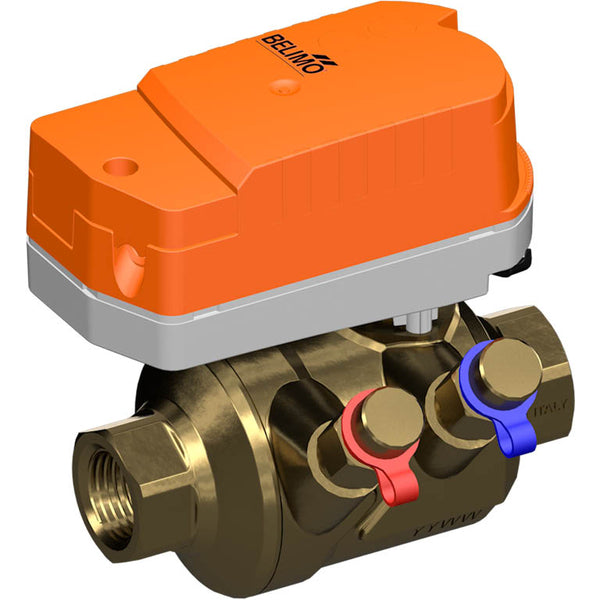

Belimo Vanne De Zone PI Rp1/2 Kvs0.42 24VAC/DC Cas De Défaillance 75s 2-10V 1Nm IP40 Borne Ports De Mesure C215QPT-D/CQK24A-SR-T

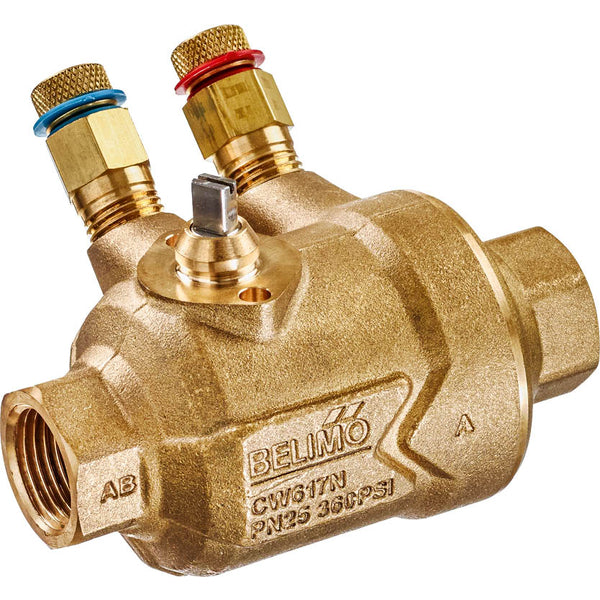

Il s'agit d'une vanne de zone indépendante de la pression (PIQCV) à 2 voies, actionnée électriquement, avec un boîtier en laiton et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 15 et la taille de l'orifice est de Rp 1/2 pouce avec des filets femelles. La vanne de régulation de pression intégrée permet d'obtenir un volume d'écoulement constant et une autorité de vanne de 1, quelle que soit la pression différentielle. Le débit reste constant à chaque position d'ouverture, même en présence de variations de pression et dans la plage de charge partielle, ce qui garantit un contrôle régulier. Le contrôle d'un pourcentage égal de débit est assuré par la conception spéciale de la bille. Cette vanne possède deux orifices de mesure (P1 et P3) qui permettent de déterminer la perte de charge totale à travers la vanne. La mesure de la pression différentielle permet d'optimiser le réglage de la pompe en réduisant la hauteur de refoulement pour maintenir la pression différentielle minimale requise (0,16 bar) au point hydronique le plus éloigné. La pression différentielle maximale est de 3.5 bars. La vanne peut fonctionner entre 2 et 90 °C (36 et 194 °F). La valeur Kv de la vanne est de 0,42 m3/h, ce qui équivaut à une valeur Cv de 0,49 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur est configuré avec un type de commande de 2 à 10 V et offre un retour d'information sur la position, ce qui garantit un contrôle précis de son fonctionnement et une surveillance exacte de sa position dans la plage de tension désignée. L'actionneur est équipé d'une fonction de sécurité intégrée (NC) qui garantit un fonctionnement sûr en cas de panne de courant. L'installation des servomoteurs Belimo ZoneTight sur cette vanne est facile - il suffit de les encliqueter. L'actionneur a un indice de protection IP40. Le sens d'écoulement, indiqué par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager le robinet à boisseau sphérique.

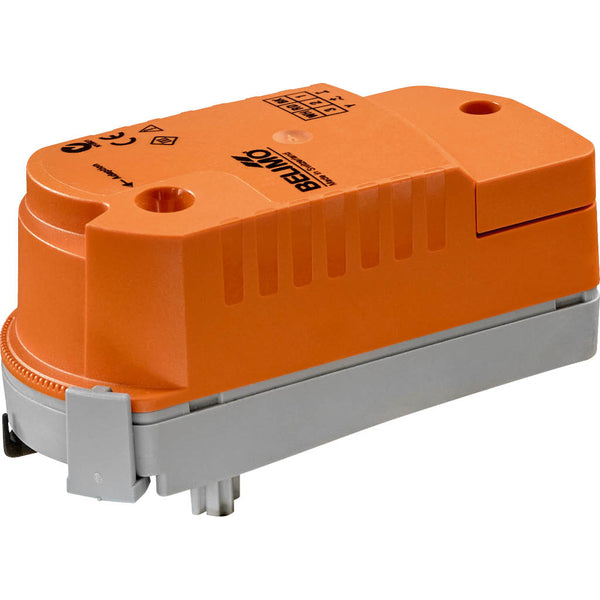

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Retirer l'actionneur en cliquant dessus, puis utiliser l'actionneur pour faire tourner l'axe de la vanne. L'actionneur peut être monté à la main sur la vanne sans nécessiter d'outils. Veillez à ne faire que des mouvements verticaux (Attention !). Les goupilles doivent être alignées avec les trous de la bride. L'orientation du montage peut être configurée par incréments de 180° par rapport à la vanne. L'angle de rotation de l'actionneur peut être réglé par incréments de 2,5° à l'aide d'un clip. Cette fonction permet de régler le débit maximal de la vanne. L'actionneur peut être commandé par un signal de commande standard de 0-10 V et se déplace dans la position dictée par le signal de commande. La mesure de la tension est utilisée à la fois pour afficher visuellement la position de la vanne dans la plage de 0,5 % à 100 % et comme signal de commande pour d'autres actionneurs. L'angle de rotation peut être réglé à l'aide de butées mécaniques. Les actionneurs à condensateur nécessitent une période de précharge pour amener les condensateurs à un niveau de tension utilisable. Ainsi, en cas de panne de courant, l'actionneur peut à tout moment passer de sa position actuelle à la position de sécurité. Après la livraison en usine, l'actionneur est entièrement déchargé et nécessite environ 25 secondes de précharge avant la configuration initiale pour élever les condensateurs au niveau de tension nécessaire.

Pour :

• Installation très facile des actionneurs Belimo ZoneTight, un simple clic et c'est fait.
• Il n'est plus nécessaire de procéder à un réglage manuel fastidieux du système hydronique
• La quantité d'eau est garantie même en cas de pression variable et de fonctionnement à charge partielle.
• La valeur Vmax souhaitée peut être facilement et rapidement ajustée sur l'actionneur à l'aide du clip associé.
• La vanne comprend deux orifices de mesure supplémentaires pour la mesure de la pression différentielle

Série:

La PIQCV de Belimo est une série de vannes de zone PI destinée aux applications à filetage interne à deux voies. Il est conçu pour les systèmes fermés d'eau froide et d'eau chaude. Cette série est principalement utilisée pour la régulation modulante des systèmes de traitement de l'air et de chauffage côté eau. La série PIQCV de Belimo est connue pour son actionneur à montage par encliquetage, ce qui rend l'installation et les opérations efficaces. Cette série offre des performances fiables et durables, améliorant le contrôle du système et l'expérience de l'utilisateur.
