Manifold Belimo 2 X Vannes De Zone 24VAC/DC 75S 0-10V 1Nm IP40 EM-ECQ-02F/CQ24A-SZ

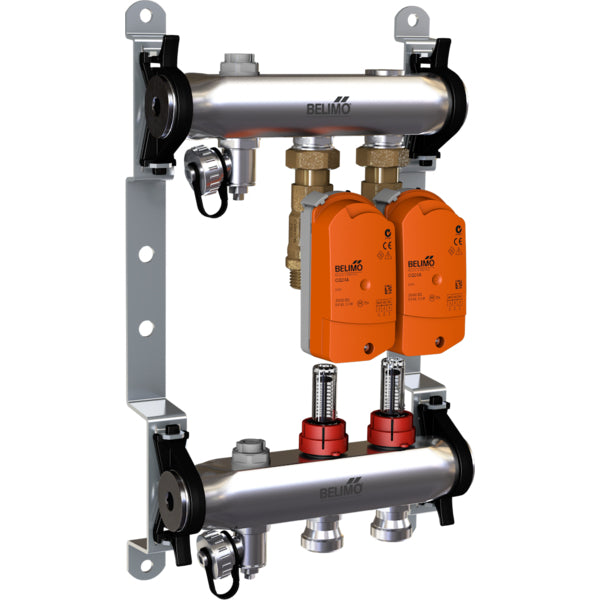

Il s'agit d'une vanne de zone de collecteur à commande électrique avec un corps en laiton. Cette vanne résiste à une pression allant jusqu'à 6 bar (87 psi). La vanne peut fonctionner entre 2 et 70 °C (36 et 158 °F). L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur utilise un type de commande de 0 à 10 V et fournit une rétroaction de position, permettant un contrôle précis de ses mouvements et une surveillance précise de sa position dans la plage de tension spécifiée. L'actionneur ouvre/ferme la vanne en 75 secondes. Il y a 2 vannes dans un bloc collecteur. L'actionneur a une classification IP40.

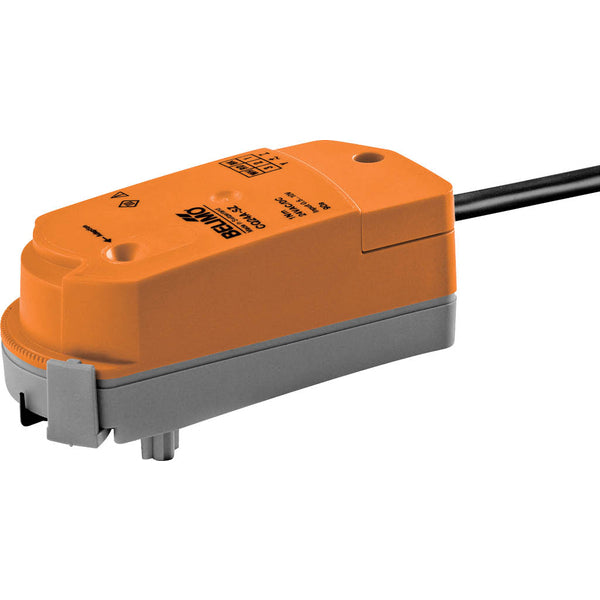

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Retirez l'actionneur en le cliquant, puis utilisez l'actionneur pour faire tourner la tige de la vanne. L'actionneur peut être monté à la main sur la vanne sans nécessiter d'outils. Assurez-vous simplement que seuls les mouvements verticaux sont effectués (Attention !). Les broches doivent être alignées avec les trous de la bride. L'orientation de montage peut être configurée par incréments de 180° par rapport à la vanne. L'angle de rotation de l'actionneur peut être ajusté par incréments de 2,5° à l'aide d'une pince. Cette fonction est utilisée pour régler le débit maximal de la vanne. L'actionneur peut être commandé avec un signal de commande standard de 0 à 10 V et se déplace vers la position dictée par le signal de commande. La mesure de tension est utilisée à la fois pour afficher visuellement la position de la vanne dans la plage de 0,5% à 100% et comme signal de commande pour d'autres actionneurs.

Avantages :

• Cet actionneur modulant peut positionner la vanne n'importe où entre 0 et 90 degrés avec un signal de commande de 0 à 10 V

Série :

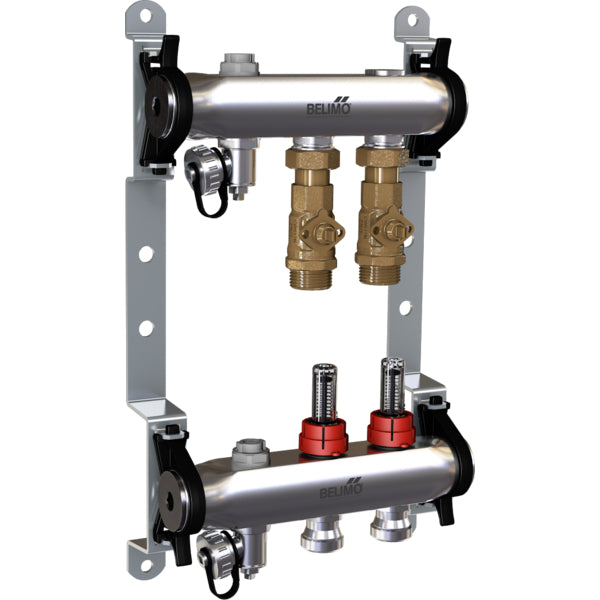

La série Belimo EM-ECQ-F présente un collecteur d'énergie efficace conçu pour les systèmes d'eau froide et chaude fermés. Son actionneur à assemblage par encliquetage permet une installation facile, tandis que le réglage du débit variable permet un contrôle précis. La pression de fonctionnement de 6 bar garantit des performances fiables. Découvrez la polyvalence et la fiabilité des vannes de zone Belimo, car elles optimisent la gestion des zones et améliorent l'efficacité du système.
