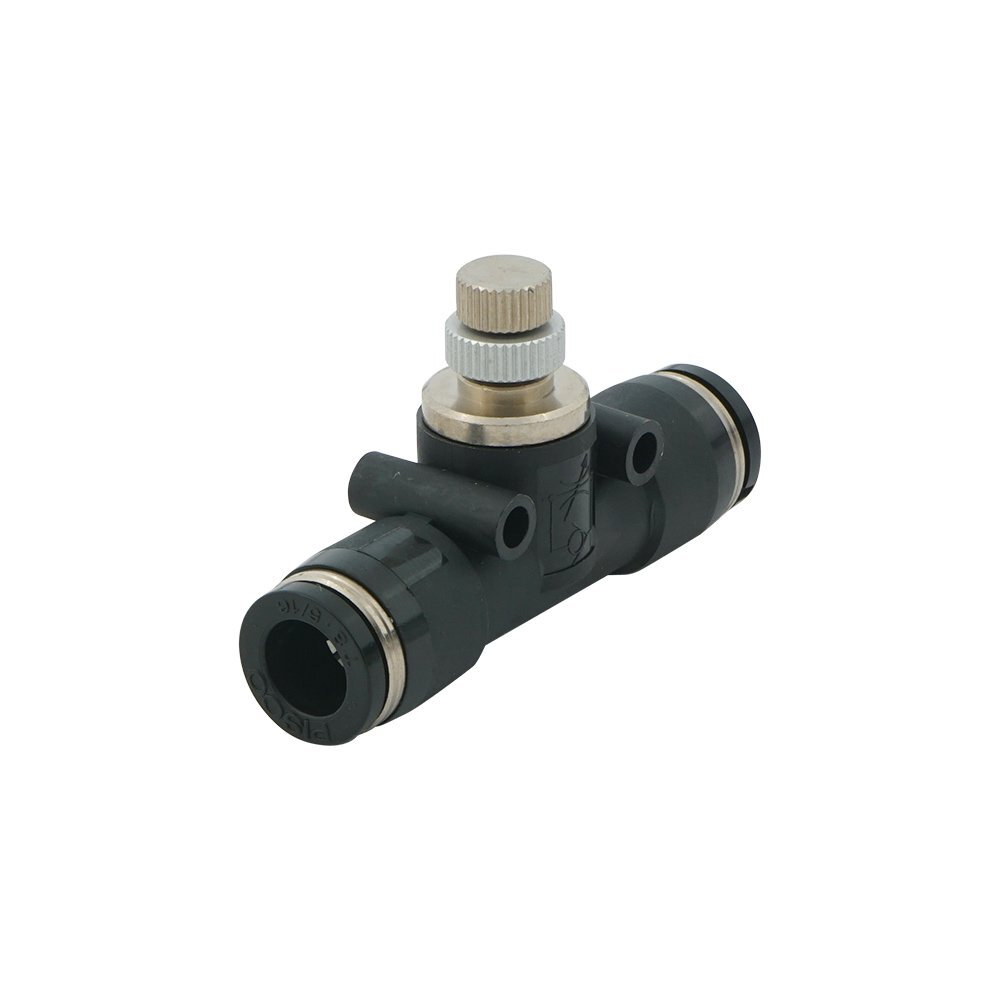

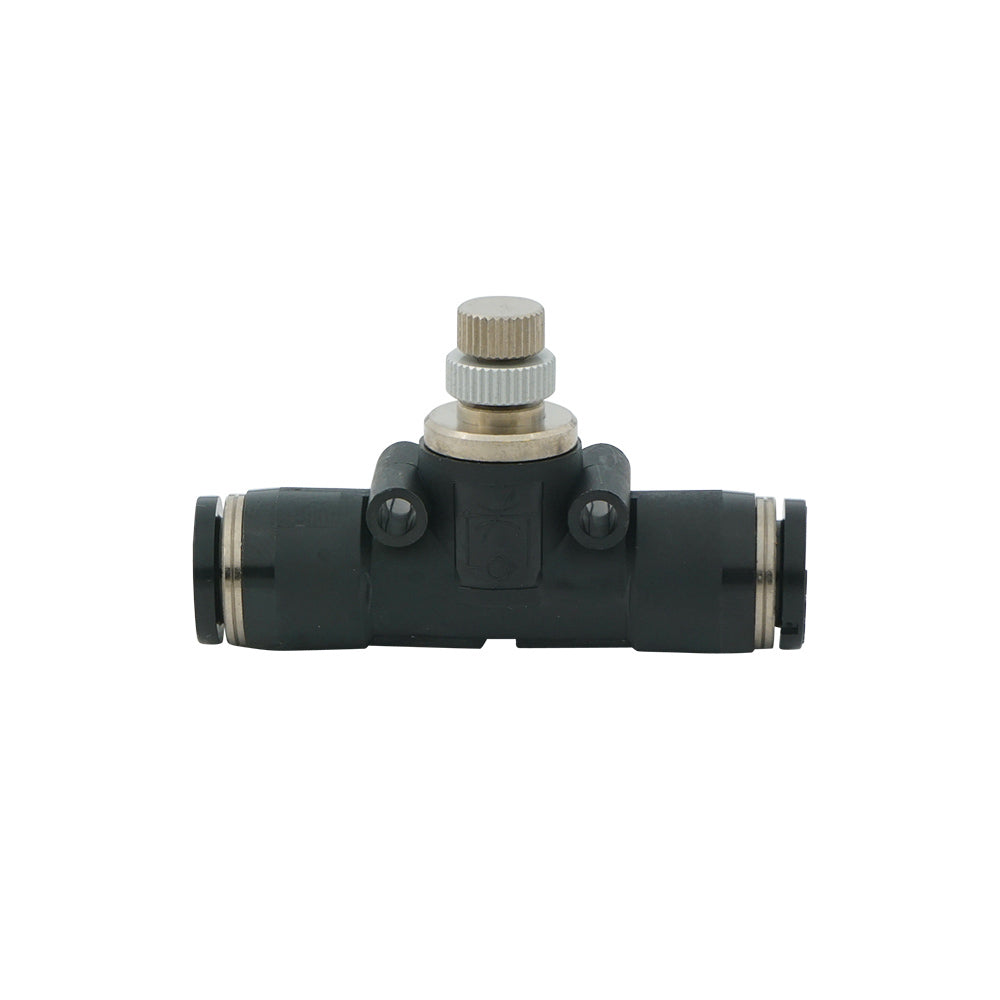

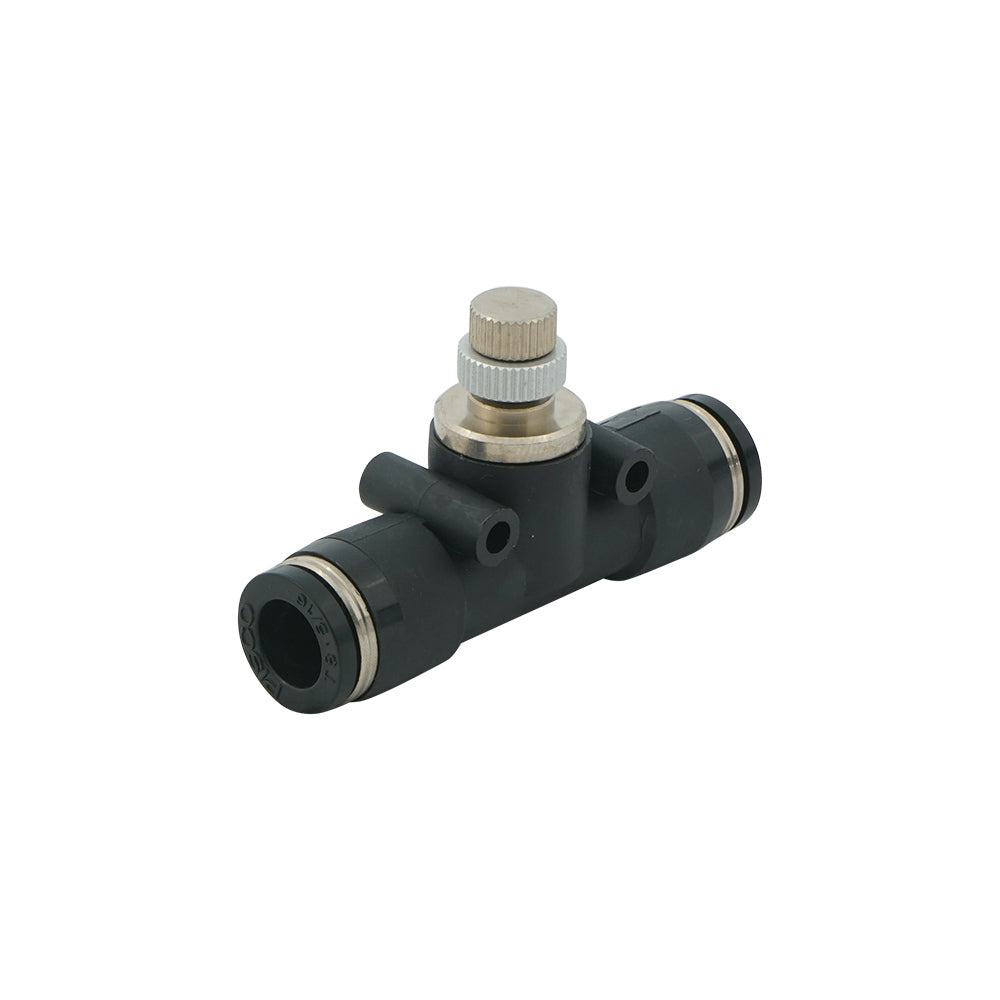

Vanne de régulation du débit à raccord union 1/4" droit
Il s'agit d'une vanne de régulation de débit pneumatique à raccord droit pour une régulation unidirectionnelle réglable du débit d'air. Il est doté de raccords instantanés de 1/4 de pouce des deux côtés. Il est doté de joints en NBR qui le rendent apte à des applications dans une plage de température de 0 à 60 °C (32 à 140 °F). Utilisez l'aiguille rotative pour régler la taille de l'orifice qui définit le débit et fixez-le avec un contre-écrou.
- Prix normal
- €19.96
- Prix normal
- €16.63
Description
Il s'agit d'une vanne de régulation de débit pneumatique à raccord droit pour une régulation unidirectionnelle réglable du débit d'air. Il s'agit de la combinaison d'une vanne à pointeau et d'un clapet anti-retour à orifice. La vanne à pointeau permet de régler le débit, tandis que le clapet anti-retour à orifice garantit que le débit d'air est mesuré dans une seule direction.
Il est doté de raccords instantanés de 1/4 de pouce des deux côtés. Le raccord push-in permet une connexion facile avec la tubulure. Poussez le tube et le raccord le fixera à l'aide de griffes en acier inoxydable.
Pression de fonctionnement de 0.5 à 10 bars (7.25 à 145 psi). Il est doté de joints en NBR qui le rendent apte à des applications dans une plage de températures allant de 0 à 60°C (32 à 140°F) (pas de gel).
Utilisez une aiguille rotative pour régler la taille de l'orifice qui définit le débit et fixez-la avec un contre-écrou. Tournez l'aiguille dans le sens des aiguilles d'une montre pour réduire la taille de l'orifice et dans le sens inverse pour l'augmenter. Lors du réglage du débit, commencez à partir de l'état complètement fermé pour éviter un mouvement soudain d'un actionneur. Évitez de tourner le pointeau avec un couple excessif, sinon les caractéristiques d'écoulement peuvent changer en raison de la déformation du siège de soupape en résine.
Pour :
- Équipé d'un contre-écrou pour sécuriser la position de l'aiguille
- Débit réglable
- Équipé de raccords rapides faciles à connecter
Cons :
- Convient aux applications sous vide.
- Permet une certaine fuite d'air, évitez de l'utiliser pour une application qui ne nécessite aucune fuite
Série JSMU
La série JSMU comprend des vannes de contrôle du débit à raccord union droit pour le contrôle du débit d'air unidirectionnel. Les tailles des raccords instantanés vont de 3 à 12 mm. Ils conviennent également pour une plage de pression de fonctionnement de 0,5 à 10 bar et une pression de rupture du clapet de retenue de 0,05 bar.
