Vanne à pointeau pneumatique rotative 8mm - R1/8
Avis: Ce produit n`est plus fabriqué
Avis: Ce produit n`est plus fabriqué
Description

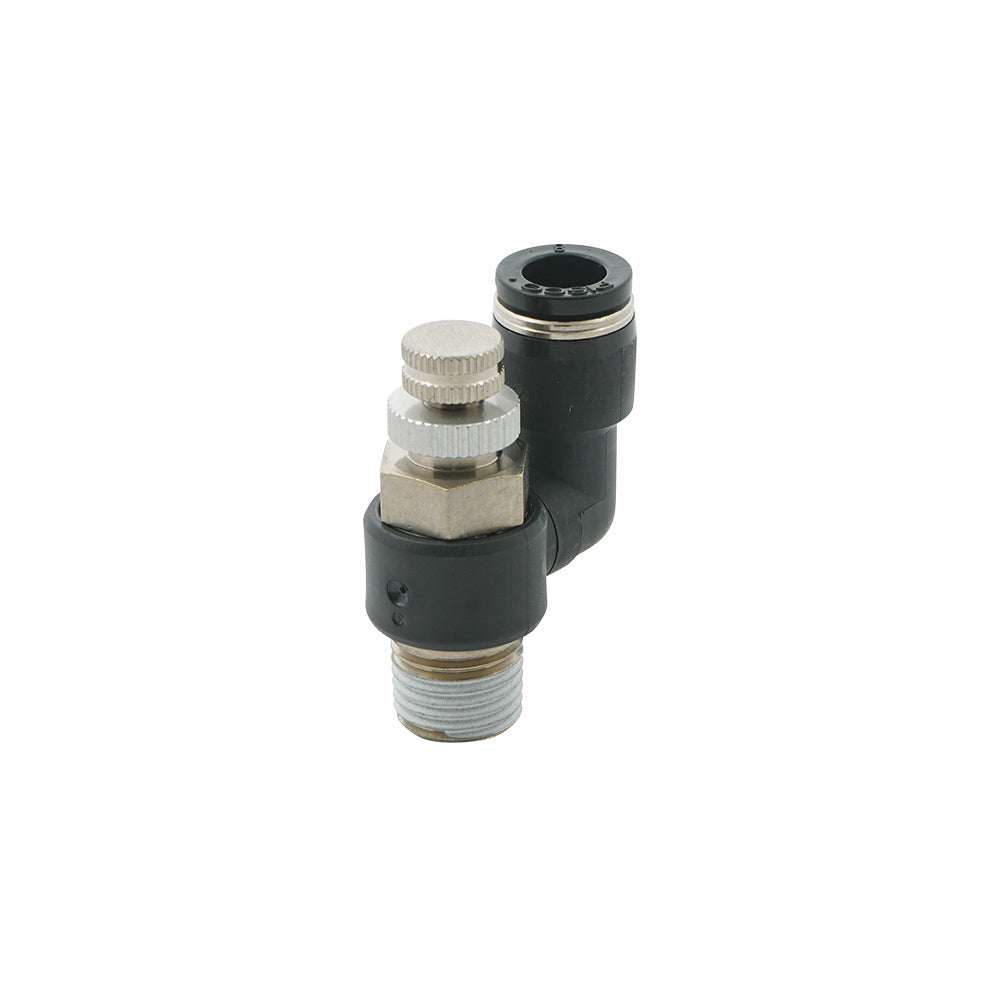

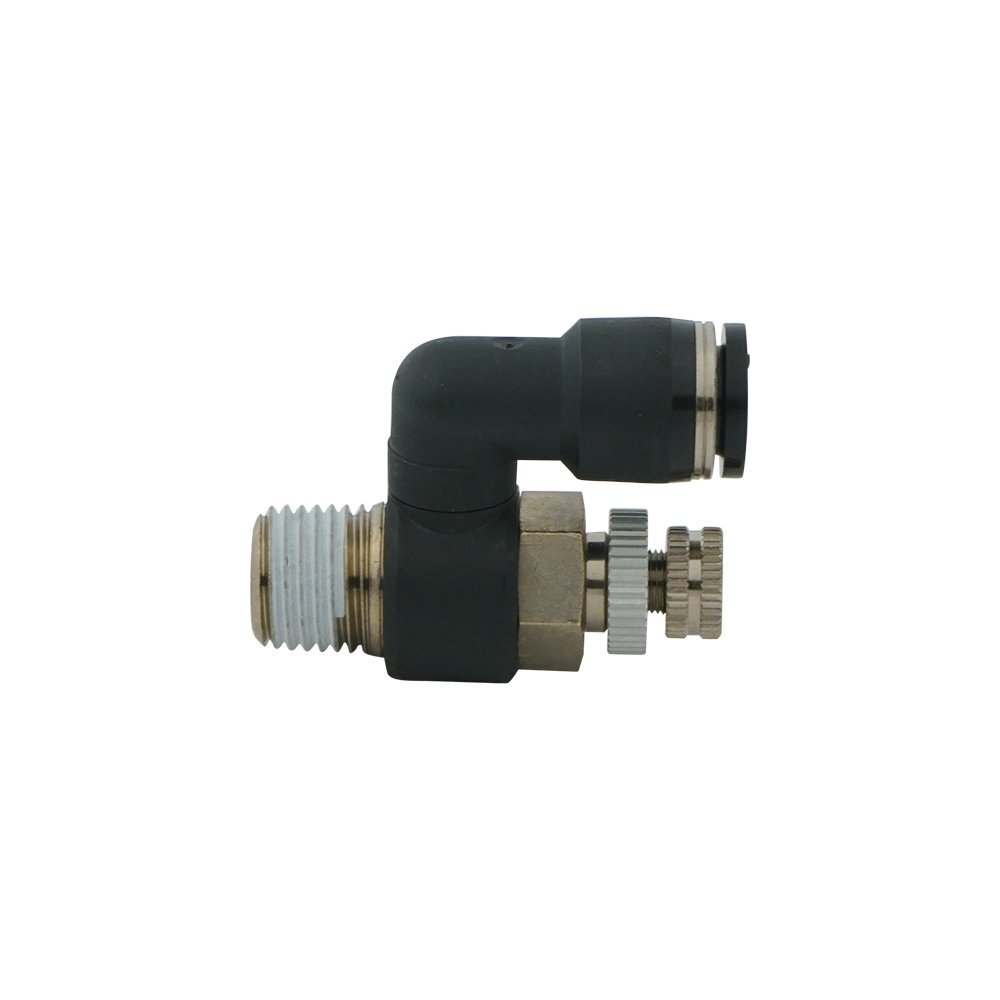

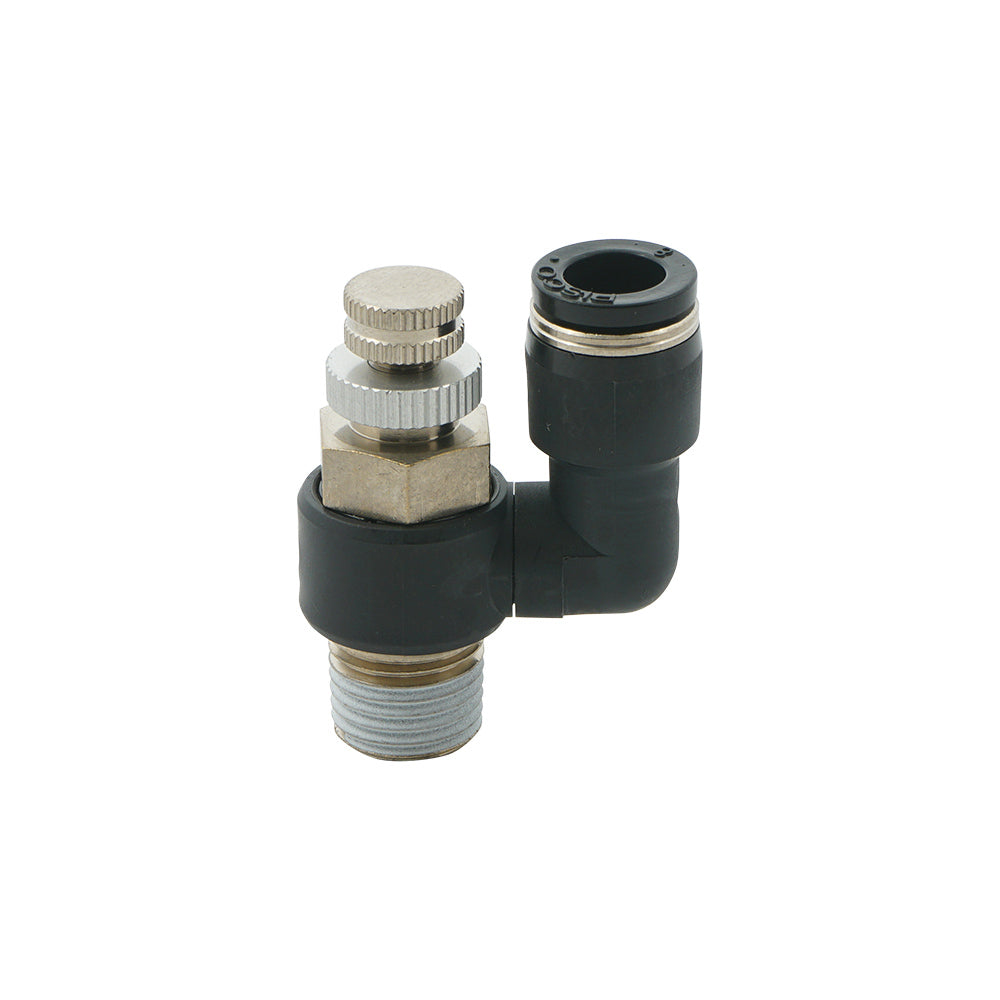

Il s'agit d'une vanne à pointeau pneumatique à corps rotatif en resine pour l'etranglement du debit d'air et la commande d'ouverture/fermeture.
Il est dote d'un raccord tournant de 8 mm d'un côte et d'un orifice filete mâle de 1/8 pouce de l'autre côte. Le raccord push-in permet une connexion facile avec la tubulure. Poussez le tube et le raccord le fixera à l'aide de griffes en acier inoxydable.
Il est adapte à une pression de fonctionnement maximale de 9 bars (130,5 psi). Convient egalement aux applications sous vide à une pression de -1 bar (-14,5 psi). Il est dote de joints en NBR qui le rendent apte à des applications dans une plage de temperatures allant de 0 à 60°C (32 à 140°F) (pas de gel).
Utilisez une aiguille rotative pour regler la taille de l'orifice qui definit le debit et fixez-la avec un contre-ecrou. Tournez l'aiguille dans le sens des aiguilles d'une montre pour reduire la taille de l'orifice et dans le sens inverse pour l'augmenter. Lors du reglage du debit, commencez à partir de l'etat complètement ferme pour eviter un mouvement soudain d'un actionneur. Évitez de tourner le pointeau avec un couple excessif, sinon les caracteristiques d'ecoulement peuvent changer en raison de la deformation du siège de soupape en resine.
Pour :
- Convient aux applications sous vide
- Équipe de raccords rapides faciles à connecter
Cons :
- La poussière pourrait endommager le système pneumatique si le vide est applique sans filtre du côte de l'entree
Serie NLS
La serie JNS comprend des vannes à pointeau rotatives à emboîtement pour le contrôle bidirectionnel du debit d'air. Ces vannes sont dotees d'un orifice rotatif à raccord instantane d'un côte et d'un orifice filete de l'autre côte. Les tailles des raccords instantanes vont de 4 à 12 mm et de 1/ à 3/8 pouce et les orifices filetes sont M5x0.8 et vont egalement de R1/8 à R1/2 pouce. Les vannes sont adaptees à une pression de fonctionnement maximale de 9 bars et à un vide de -1 bar. Ils sont adaptes à des temperatures allant de 0 à 60°C (pas de gel) grâce au joint NBR. Le boîtier et l'aiguille sont en laiton nickele.
