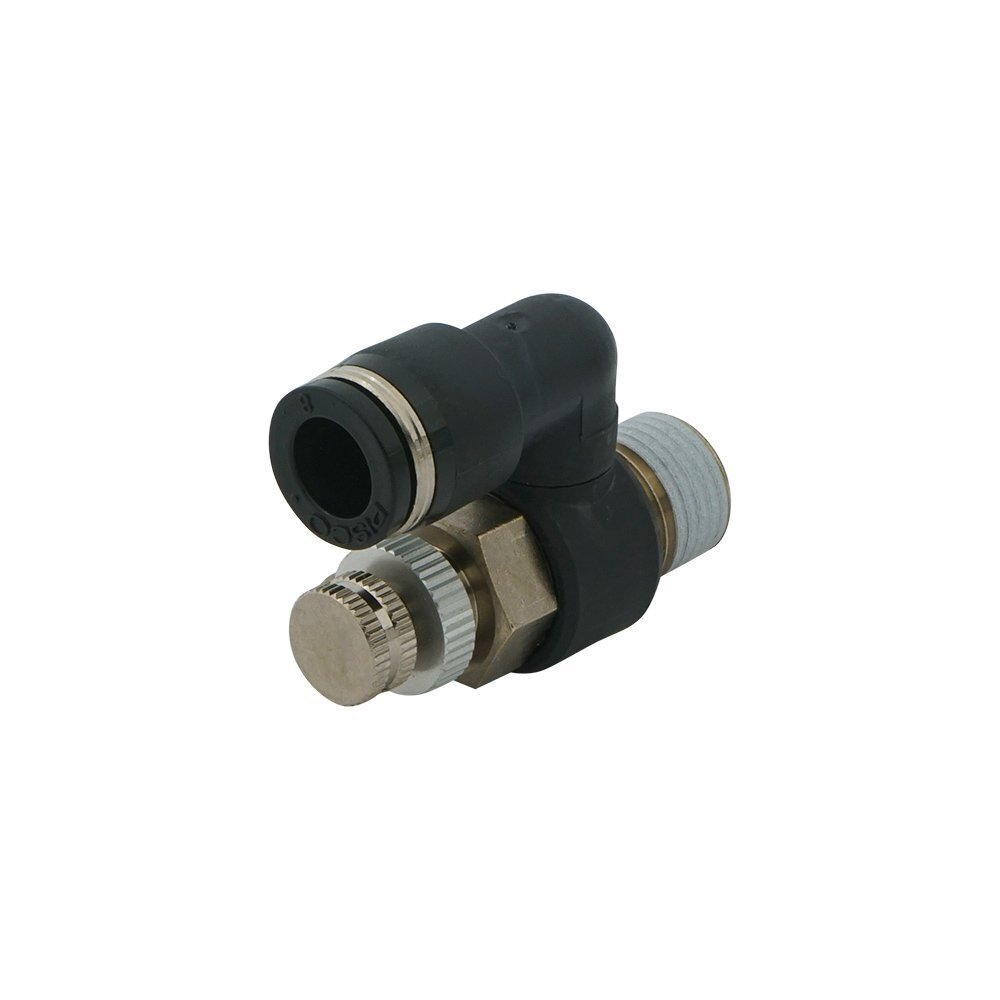

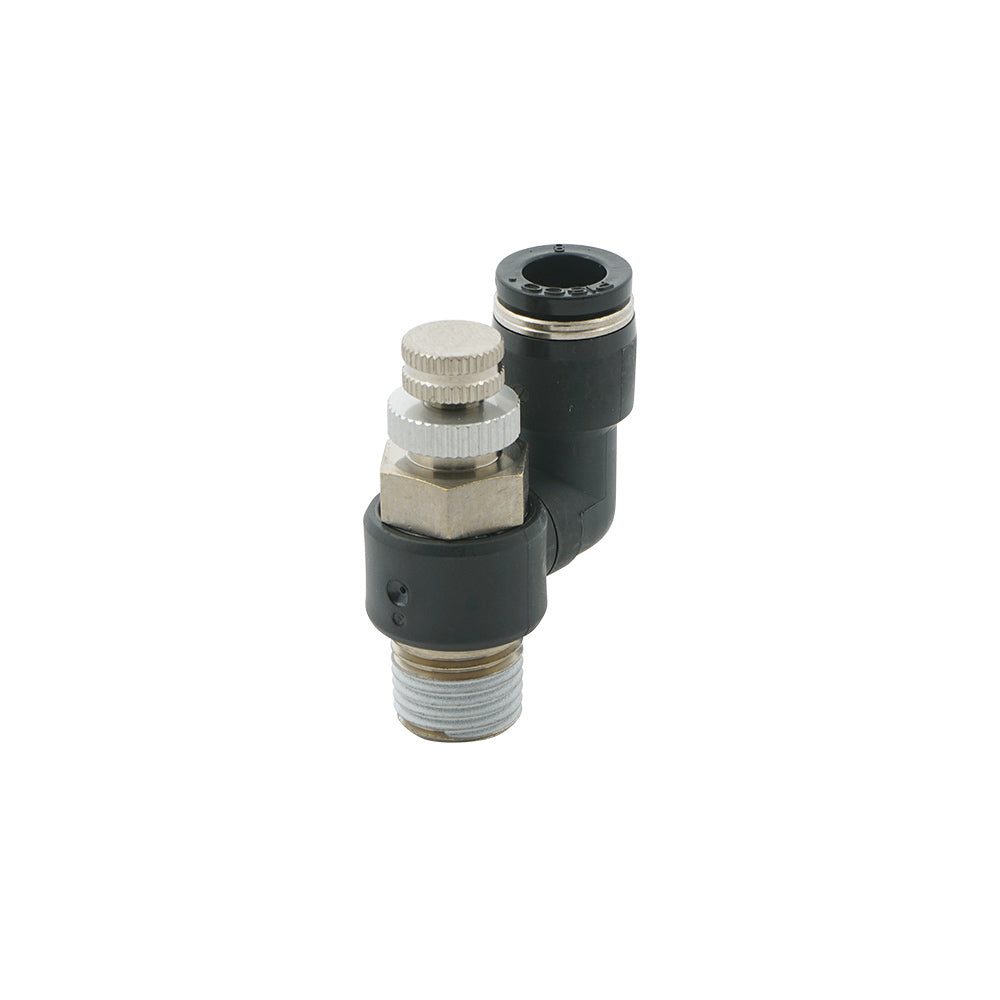

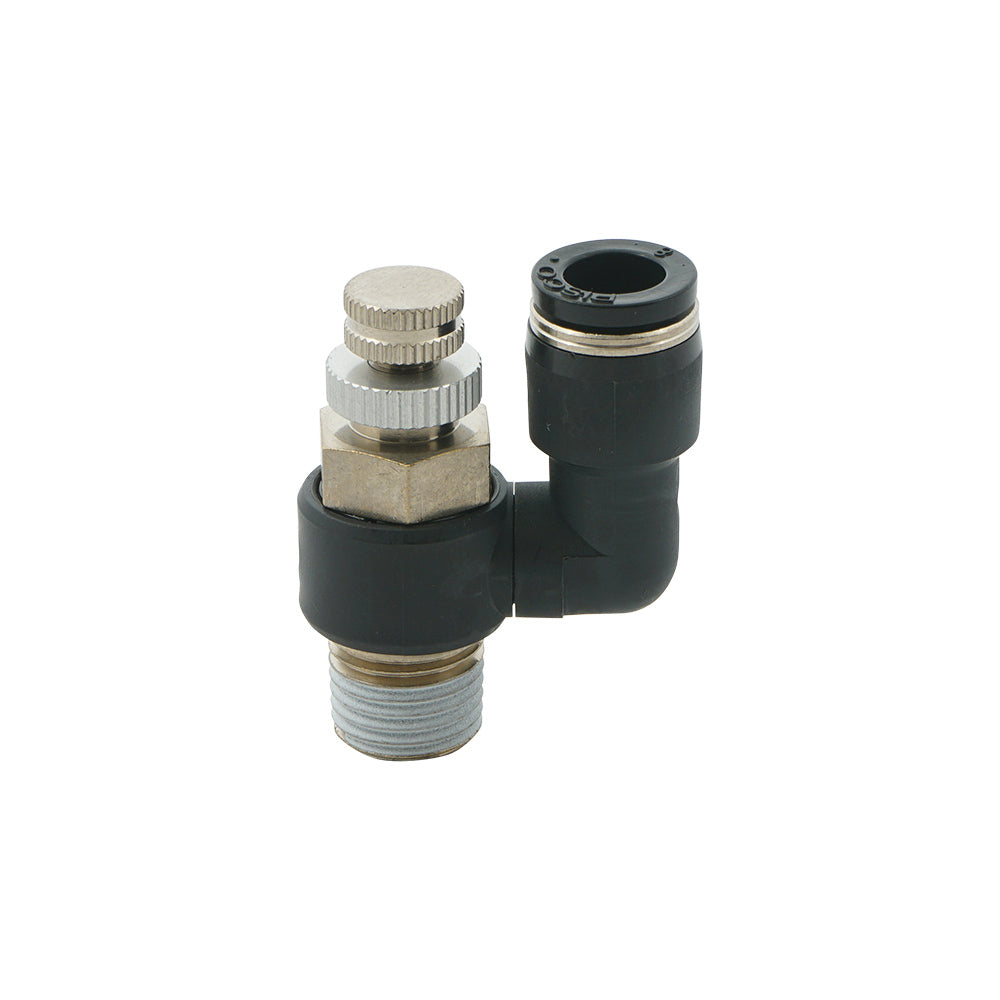

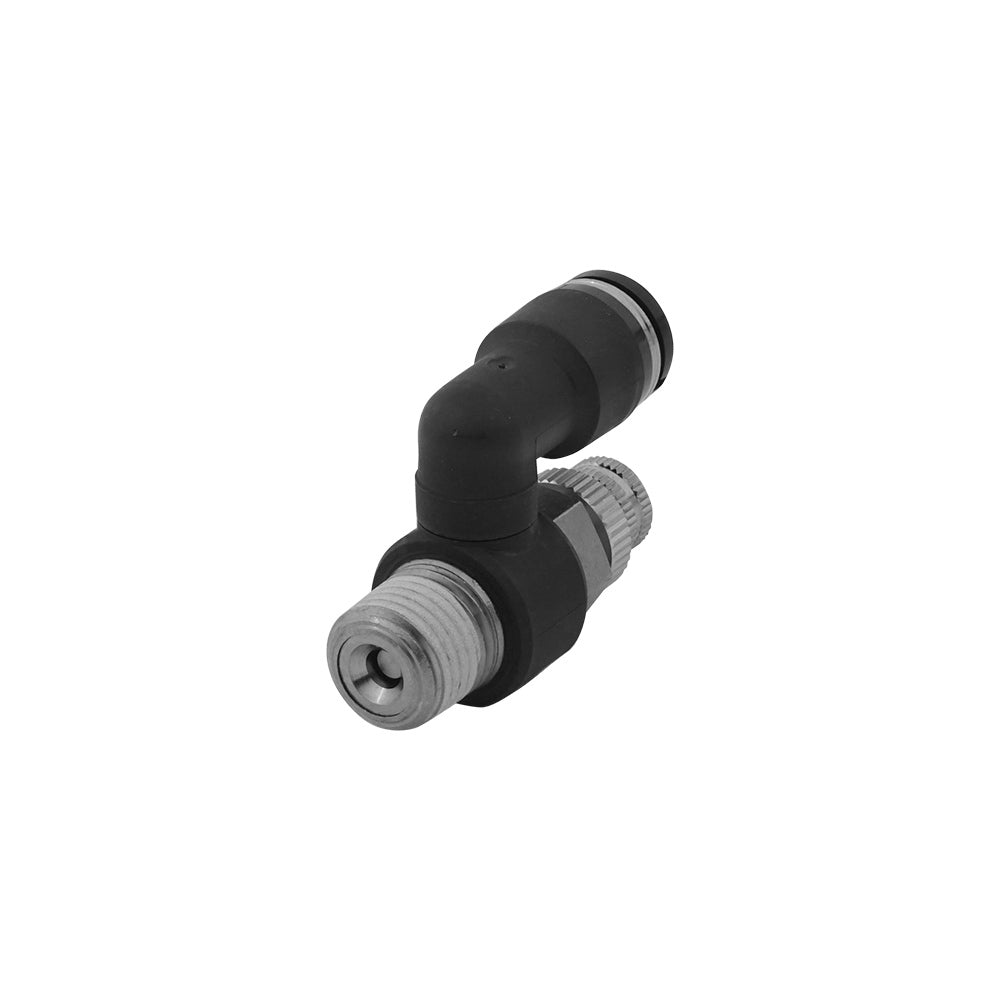

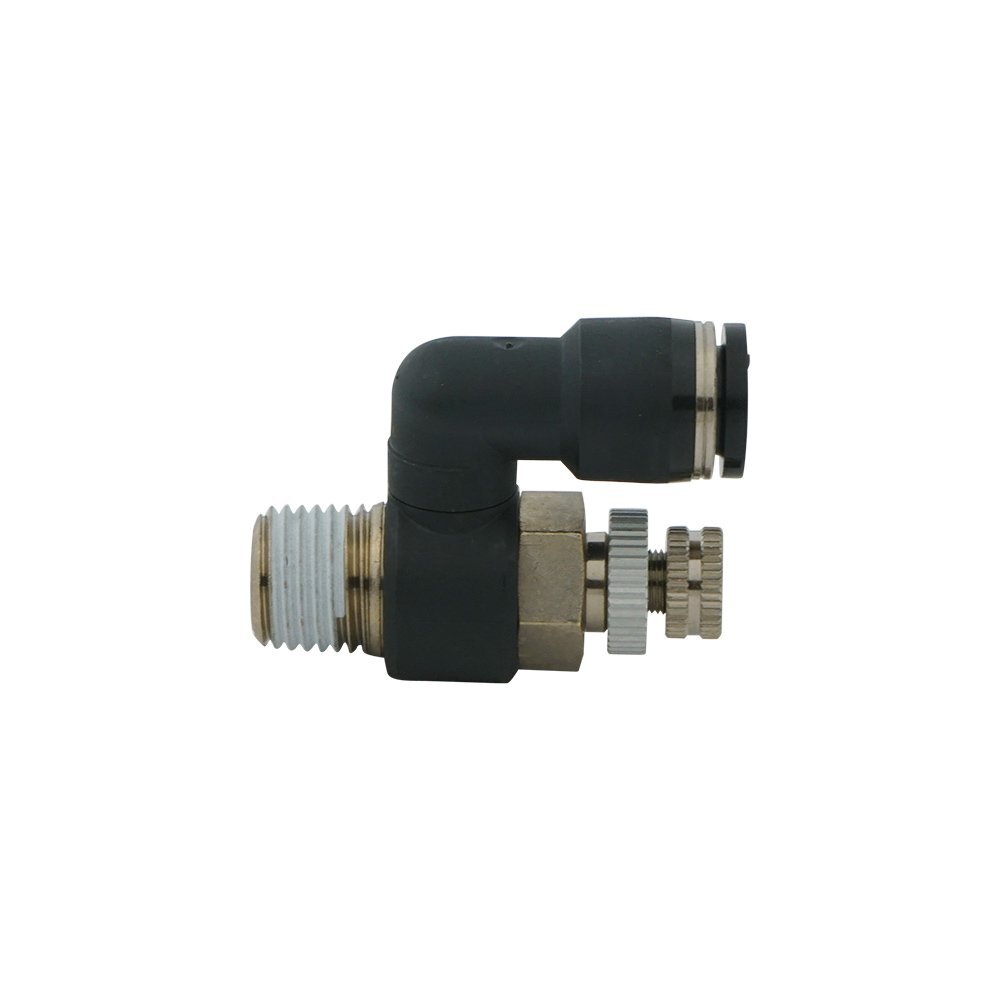

Vanne à pointeau pneumatique rotative 4mm - R1/8
Il s'agit d'une vanne à pointeau pneumatique à corps rotatif en résine pour l'étranglement du débit d'air et la commande d'ouverture/fermeture. Il est doté d'un raccord rotatif de 4 mm d'un côté et d'un orifice fileté mâle de 1/8 pouce de l'autre côté. Il convient pour une pression de fonctionnement maximale de 9 bars (130,5 psi). Convient également aux applications sous vide à une pression de -1 bar (-14,5 psi). Il est doté de joints en NBR qui le rendent apte à des applications dans une plage de température de 0 à 60 °C (32 à 140 °F). Utilisez l'aiguille rotative pour régler la taille de l'orifice qui définit le débit et fixez-le avec un contre-écrou.
- Prix normal
- €17.54
- Prix normal
- €14.62
Description
Il s'agit d'une vanne à pointeau pneumatique à corps rotatif en résine pour l'étranglement du débit d'air et la commande d'ouverture/fermeture.
Il est doté d'un raccord rotatif de 4 mm d'un côté et d'un orifice fileté mâle de 1/8 pouce de l'autre côté. Le raccord push-in permet une connexion facile avec la tubulure. Poussez le tube et le raccord le fixera à l'aide de griffes en acier inoxydable.
Il est adapté à une pression de fonctionnement maximale de 9 bars (130,5 psi). Convient également aux applications sous vide à une pression de -1 bar (-14,5 psi). Il est doté de joints en NBR qui le rendent apte à des applications dans une plage de températures allant de 0 à 60°C (32 à 140°F) (pas de gel).
Utilisez une aiguille rotative pour régler la taille de l'orifice qui définit le débit et fixez-la avec un contre-écrou. Tournez l'aiguille dans le sens des aiguilles d'une montre pour réduire la taille de l'orifice et dans le sens inverse pour l'augmenter. Lors du réglage du débit, commencez à partir de l'état complètement fermé pour éviter un mouvement soudain d'un actionneur. Évitez de tourner le pointeau avec un couple excessif, sinon les caractéristiques d'écoulement peuvent changer en raison de la déformation du siège de soupape en résine.
Pour :
- Convient aux applications sous vide
- Équipé de raccords rapides faciles à connecter
Cons :
- La poussière pourrait endommager le système pneumatique si le vide est appliqué sans filtre du côté de l'entrée
Série NLS
La série JNS comprend des vannes à pointeau rotatives à emboîtement pour le contrôle bidirectionnel du débit d'air. Ces vannes sont dotées d'un orifice rotatif à raccord instantané d'un côté et d'un orifice fileté de l'autre côté. Les tailles des raccords instantanés vont de 4 à 12 mm et de 1/ à 3/8 pouce et les orifices filetés sont M5x0.8 et vont également de R1/8 à R1/2 pouce. Les vannes sont adaptées à une pression de fonctionnement maximale de 9 bars et à un vide de -1 bar. Ils sont adaptés à des températures allant de 0 à 60°C (pas de gel) grâce au joint NBR. Le boîtier et l'aiguille sont en laiton nickelé.
