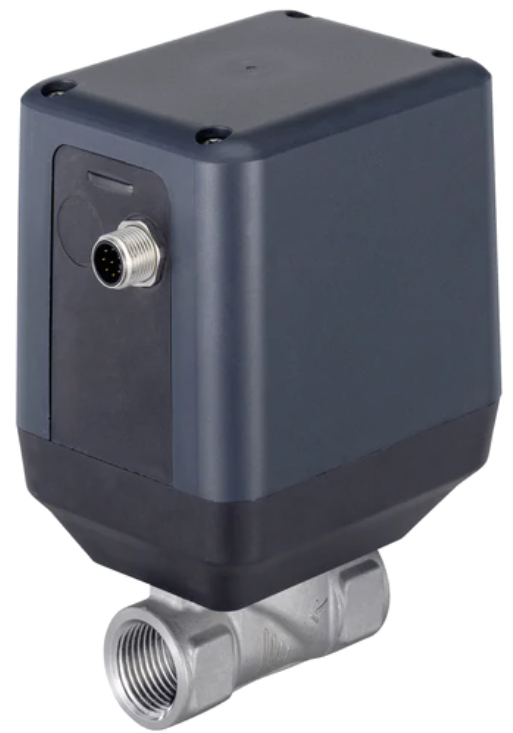

Vanne à disque G 3/4 pouce en acier inoxydable 24VDC à positionneur intégré proportionnel à 2 voies 3285 312322
Vanne à disque Bürkert 2/2 voies (type 3285) avec des ports filetés femelles G 3/4 pouces. Conçue pour le contrôle de débit proportionnel avec un module de positionnement intégré. Pour des températures de média allant de 0 à 70°C (32 à 158°F) à une pression différentielle de 0 à 6 bar (0 à 87 psi). Boîtier en acier inoxydable avec joint en céramique d'oxyde/FKM et un orifice de 12 mm. La valeur Kv est de 3,9 m3/h. La vanne est actionnée électriquement avec une tension d'alimentation de 24 V CC.
- Prix normal
- €817,19
- Prix normal
- €680,99
Description
Cette vanne de contrôle proportionnelle Bürkert a un positionneur intégré. Cela signifie que la vanne contrôle automatiquement le taux d'ouverture pour atteindre une valeur de position de consigne. Une entrée Fieldbus (CANOpen) doit être utilisée pour la valeur de consigne. La position de la vanne peut être surveillée par une sortie Fieldbus (CANOpen). De plus, cette version utilise un protocole de communication Fieldbus (CANOpen) pour la paramétrisation. Cette version 'positionneur' ne comprend pas de contrôleur pour optimiser une valeur de processus externe telle qu'une température (voir version 'contrôle de processus').
La vanne 2 voies a des filetages femelles G 3/4 pouces et un orifice interne de 12 mm. Cela donne une valeur Kv de 3,9 m3/h (valeur Cv 4,5084 GPM). Utilisez notre calculateur Kv pour déterminer la valeur Kv optimale pour votre pression et votre débit.
La vanne Bürkert 3285 a deux disques en céramique d'oxyde qui ont tous deux une ouverture. En glissant un disque sur l'autre, le degré de recouvrement des trous peut être varié et donc l'ouverture de la vanne. La position du disque est actionnée par un moteur pas à pas et maintient une position avec une perte d'énergie minimale. Cela rend cette vanne très économe en énergie.
La vanne est électriquement opérée avec une tension d'alimentation de 24 V CC. La connexion électrique sur l'actionneur est une fiche mâle M12 à 5 broches.
Elle peut être utilisée pour des températures de média de 0 à 70°C (32 à 158°F) à une pression de 0 à 6 bar (0 à 87 psi). Le boîtier est en acier inoxydable et il a un joint en céramique d'oxyde/FKM.
La vanne prend 4 secondes pour passer de la position complètement ouverte à complètement fermée. Le flux passe au-dessus du siège. Elles sont adaptées au contrôle de médias propres qui ne réagissent pas avec les matériaux de la coque et de l'étanchéité. La température ambiante varie de -10 à 60°C. Veuillez consulter le manuel d'instructions pour trouver le cycle de service approprié dans la plage de température.
Avantages :
- Temps de réponse rapide
- Équipée d'un positionneur intégré
- Utilise un protocole Fieldbus (CANOpen) comme interface de paramétrisation
- L'actionneur dispose d'une fonction d'économie d'énergie
- Boîtier résistant aux médias corrosifs et agressifs grâce à la conception en acier inoxydable
- Affichage LED indiquant la position de la vanne
Inconvénients :
- Sensibilité à la saleté, donc un filtre doit être appliqué en amont (≤ 0,3 mm)
Série 3285
La série 3285 de Burkert est conçue pour contrôler le débit de médias liquides et gazeux. Seuls des médias propres, liquides ou gazeux, qui ne réagissent pas avec les corps et les matériaux d'étanchéité, peuvent être contrôlés. La vanne utilise un disque en céramique pour changer la taille de l'orifice, qui est disponible en tailles de 8 à 25 mm. Il y a deux disques, l'un agit comme le siège de la vanne et ne bouge pas, tandis que l'autre tourne et change le diamètre de l'orifice. Celles-ci sont adaptées pour des pressions de fonctionnement allant de 0 à 6 bar (0 à 87 psi) et des températures de média allant de 0 à 70 °C (32 à 158 °F). Le type 3285 est disponible en tant que vanne ON/OFF standard ou vanne proportionnelle, en version avec positionneur intégré et en version avec contrôleur de processus intégré. Ces vannes de contrôle sont disponibles en acier inoxydable et en laiton.
