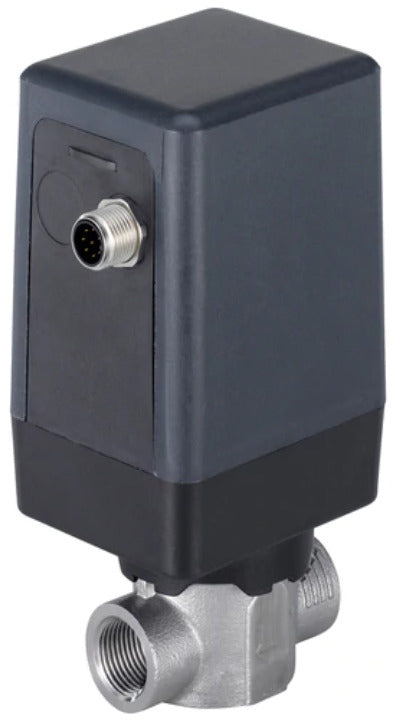

Vanne à Globe de Contrôle de Processus Intégré Proportionnelle 2 Voies en Acier Inoxydable G 1/4 Pouce 24VDC 3280 320285

Cette vanne de régulation proportionnelle Bürkert est dotée d'un régulateur PID intégré. Cela signifie que la vanne contrôle automatiquement le taux d'ouverture pour atteindre une valeur de processus de consigne, telle qu'une température ou une pression. Une entrée 4-20 mA doit être utilisée pour les valeurs de processus réelle et de consigne. La valeur réelle peut être surveillée par une sortie 4-20 mA. De plus, cette version peut être configurée à l'aide du protocole de bus de terrain (büS) (spécifique à Burkert). Cela permet par exemple d'ajuster les paramètres PID.

La vanne 2 voies a des filetages femelles G 1/4 pouce et un orifice interne de 1,5 mm. Cela donne une valeur Kv de 0,065 m³/h (valeur Cv 0,07514 GPM). Utilisez notre calculateur Kv pour déterminer la valeur Kv optimale pour votre pression et votre débit.

Le mouvement angulaire du moteur est converti en mouvement de translation à l'aide d'une broche filetée qui est rigide et reliée à la broche de la vanne. La broche de la vanne est reliée à un cône de commande qui affecte la taille de l'orifice. Le joint en élastomère est directement relié au cône de commande, de sorte que le fluide s'écoule sous le siège et ne rentre pas en contact avec l'actionneur. La position de la vanne à globe est actionnée par un moteur pas à pas et maintient une position avec une perte de puissance minimale. Cela rend cette vanne très économe en énergie.

La vanne est actionnée électriquement avec une tension d'alimentation de 24 V CC. Les connexions électriques sur l'actionneur sont une fiche mâle M12 à 8 broches et une fiche femelle M12 à 5 broches.

Elle peut être utilisée pour des températures de fluide de 0 à 70 °C à une pression de 0 à 15 bar. Le boîtier est en acier inoxydable et il est doté d'un joint en PEEK/EPDM.

La vanne met 2,5 secondes pour passer de la position complètement ouverte à la position complètement fermée. L'écoulement passe sous le siège. Elles conviennent pour le contrôle de fluides propres qui ne réagissent pas avec les matériaux du boîtier et du joint. La température ambiante varie de -10 à 60 °C. Veuillez consulter le manuel d'instruction pour trouver le cycle de service approprié dans la plage de température.

Avantages :

• Temps de réponse rapide
• Équipée d'un régulateur de processus intégré
• Utilise un protocole de bus de terrain (büS) comme interface de paramétrage
• La fonction d'économie d'énergie de l'actionneur
• Boîtier résistant aux médias corrosifs et agressifs grâce à la conception en acier inoxydable
• Convient pour la régulation de processus grâce à la fonction PID intégrée
• L'affichage LED indique la position de la vanne

Inconvénients :

• Sensible à la saleté, un filtre doit donc être appliqué en amont (≤ 0,3 mm)

Série 3280

La série 3280 de Burkert est conçue pour contrôler le débit de liquides et de gaz. Seuls des milieux liquides ou gazeux propres, qui ne réagissent pas avec les corps et les matériaux d'étanchéité, peuvent être contrôlés. Ces vannes à globe motorisées sont idéales pour la régulation proportionnelle du débit avec des orifices de 2 à 10 mm. Le mouvement angulaire du moteur est converti en mouvement de translation à l'aide d'une broche filetée qui est rigide et reliée à la broche de la vanne. La broche de la vanne est reliée à un cône de commande qui affecte la taille de l'orifice. Le joint en élastomère est directement relié au cône de commande, de sorte que le fluide s'écoule sous le siège et ne rentre pas en contact avec l'actionneur. Elles conviennent pour des pressions de fonctionnement allant de 0 à 6 bar et des températures de fluide allant de 0 à 70 °C. Le type 3280 est disponible en tant que vanne standard ON/OFF ou proportionnelle, en version avec positionneur intégré et en version avec régulateur de processus intégré. Ces vannes de régulation sont disponibles en acier inoxydable et en laiton.
