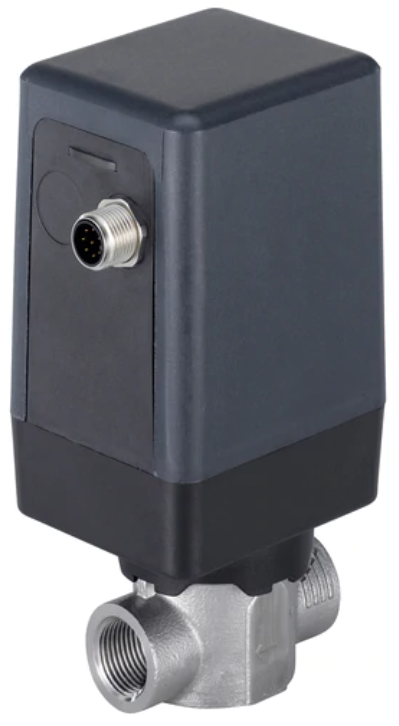

Vanne à Globe de Contrôle de Processus Intégré Proportionnelle 2 Voies en Acier Inoxydable G 1/2 Pouce 24VDC 3280 393019
Vanne globe Bürkert 2/2 voies (type 3280) avec des ports filetés femelles G 1/2 pouces. Conçue pour le contrôle de débit proportionnel avec un contrôleur de processus intégré. Pour des températures de média allant de 0 à 70°C (32 à 158°F) à une pression différentielle de 0 à 6 bar (0 à 87 psi). Boîtier en acier inoxydable avec joint EPDM et un orifice de 8 mm. La valeur Kv est de 1,5 m3/h. La vanne est actionnée électriquement avec une tension d'alimentation de 24 V DC, contrôlée via un protocole de bus de terrain CANopen et avec un signal de valeur actuelle de processus 4-20 mA, fourni par un capteur externe (un capteur PNP doit être utilisé). Elle utilise le protocole de bus de terrain comme interface de communication avec le matériel.
- Prix normal
- €838,79
- Prix normal
- €698,99
Description
Cette vanne de contrôle proportionnel Bürkert dispose d'un contrôleur PID intégré. Cela signifie que la vanne contrôle automatiquement le taux d'ouverture pour atteindre une valeur de processus de consigne, telle qu'une température ou une pression. Une entrée Fieldbus (CANOpen) doit être utilisée pour les valeurs de processus actuelles et de consigne. La valeur actuelle peut être surveillée par une sortie Fieldbus (CANOpen). De plus, cette version peut être configurée à l'aide du protocole Fieldbus (CANOpen) (spécifique à Burkert). Cela permet par exemple d'ajuster les paramètres PID. Cette vanne de contrôle proportionnel Bürkert dispose d'un contrôleur PID intégré. Cela signifie que la vanne contrôle automatiquement le taux d'ouverture pour atteindre une valeur de processus de consigne, telle qu'une température ou une pression. Un signal d'entrée 4-20 mA doit être utilisé pour la valeur de processus actuelle. La valeur de consigne de la vanne est configurée et la sortie est surveillée via un bus de terrain numérique (CANOpen). Cela permet par exemple d'ajuster les paramètres PID.
La vanne 2 voies a des filetages femelles G 1/2 pouces et un orifice interne de 8 mm. Cela donne une valeur Kv de 1,5 m3/h (valeur Cv 1,734 GPM). Utilisez notre calculateur Kv pour déterminer la valeur Kv optimale pour votre pression et votre débit.
Le mouvement angulaire du moteur est converti en mouvement translational à l'aide d'une vis à filetage qui est rigidement connectée à la tige de la vanne. La tige de la vanne est connectée à un cône de contrôle qui affecte la taille de l'orifice. Le joint en élastomère est directement connecté au cône de contrôle afin que le média s'écoule sous le siège et ne soit pas en contact avec l'actionneur. La position de la vanne globe est actionnée par un moteur pas à pas et maintient une position avec une perte d'énergie minimale. Cela rend cette vanne très économe en énergie.
La vanne est électriquement opérée avec une tension d'alimentation de 24 V DC. Les connexions électriques sur l'actionneur sont une prise mâle M12 à 5 broches et une prise femelle M12 à 5 broches.
Elle peut être utilisée pour des températures de média de 0 à 70°C (32 à 158°F) à une pression de 0 à 6 bar (0 à 87 psi). Le boîtier est en acier inoxydable et il a un joint EPDM.
La vanne met 2,5 secondes pour passer de la position complètement ouverte à complètement fermée. Le flux passe sous le siège. Elles sont adaptées au contrôle de médias propres qui ne réagissent pas avec les matériaux de la coque et de l'étanchéité. La température ambiante varie de -10 à 60°C. Veuillez consulter le manuel d'instructions pour trouver le cycle de service approprié dans la plage de température.
Avantages :
- Temps de réponse rapide
- Équipé d'un contrôleur de processus intégré
- Utilise un protocole Fieldbus (CANOpen) comme interface de paramétrage
- L'actionneur dispose d'une fonction d'économie d'énergie
- Boîtier résistant aux médias corrosifs et agressifs grâce à la conception en acier inoxydable
- Convient pour le contrôle de processus grâce à la fonction PID intégrée
- Affichage LED indiquant la position de la vanne
Inconvénients :
- Sensibilité à la saleté, donc un filtre doit être appliqué en amont (≤ 0,3 mm)
Série 3280
La série 3280 de Burkert est conçue pour contrôler le débit de médias liquides et gazeux. Seuls des médias propres, liquides ou gazeux, qui ne réagissent pas avec les corps et les matériaux d'étanchéité, peuvent être contrôlés. Ces vannes globe motorisées sont idéales pour le contrôle de débit proportionnel avec des orifices allant de 2 à 10 mm. Le mouvement angulaire du moteur est converti en mouvement translational à l'aide d'une vis à filetage qui est rigidement connectée à la tige de la vanne. La tige de la vanne est connectée à un cône de contrôle qui affecte la taille de l'orifice. Le joint en élastomère est directement connecté au cône de contrôle afin que le média s'écoule sous le siège et ne soit pas en contact avec l'actionneur. Le type 3280 est disponible en tant que vanne ON/OFF standard ou vanne proportionnelle, en version avec positionneur intégré et en version avec contrôleur de processus intégré. Ces vannes de contrôle sont disponibles en acier inoxydable et en laiton.
