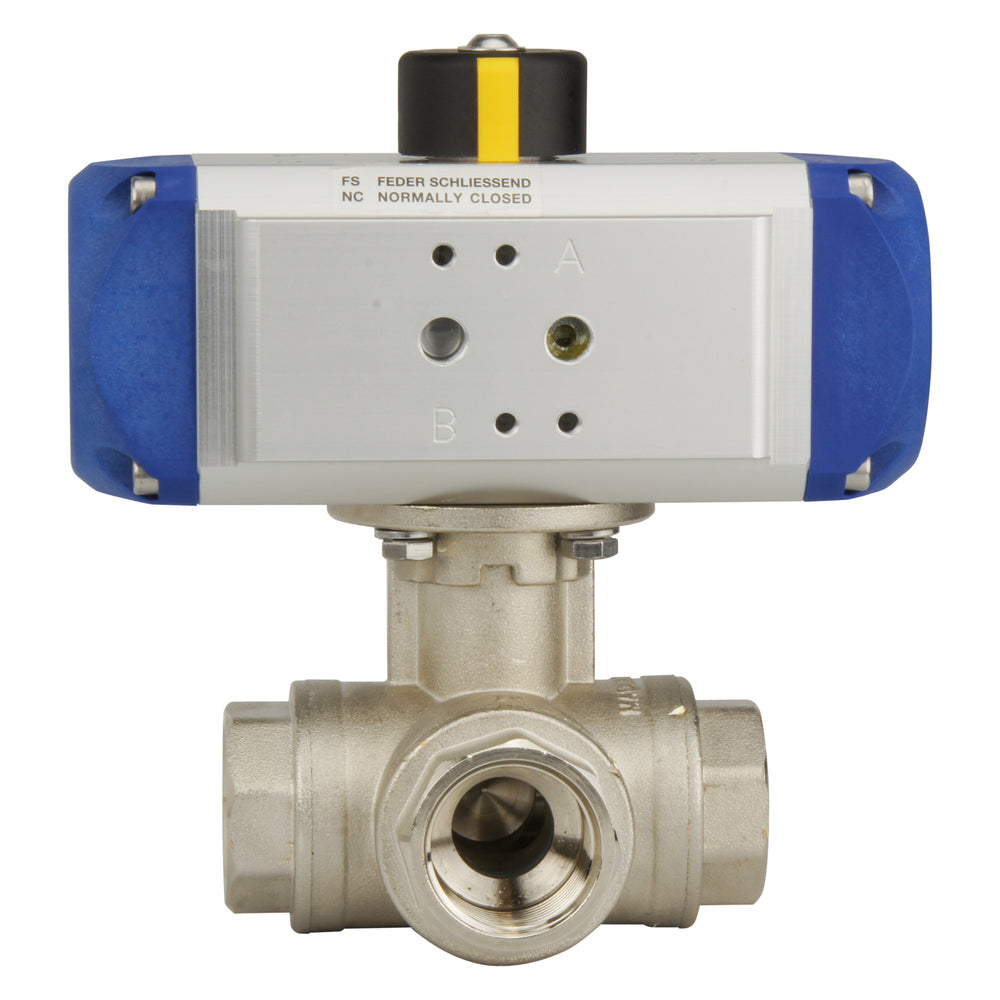

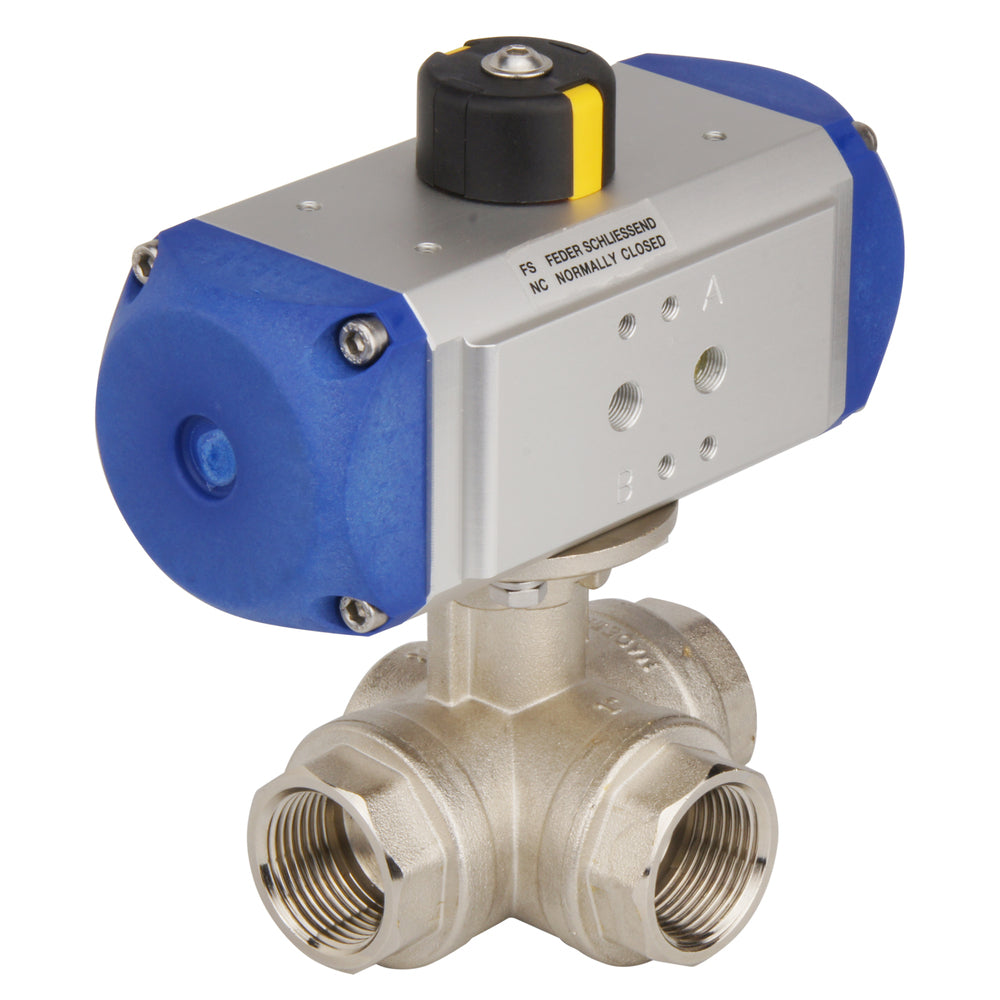

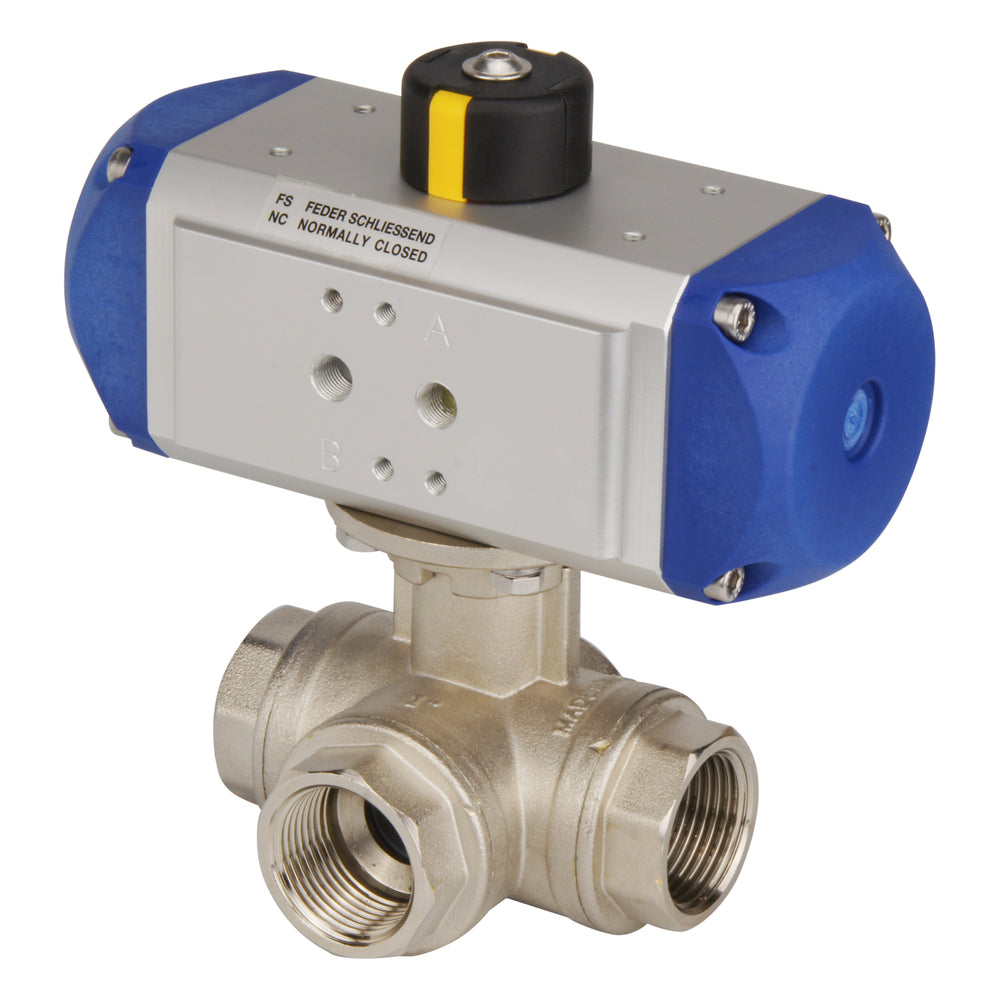

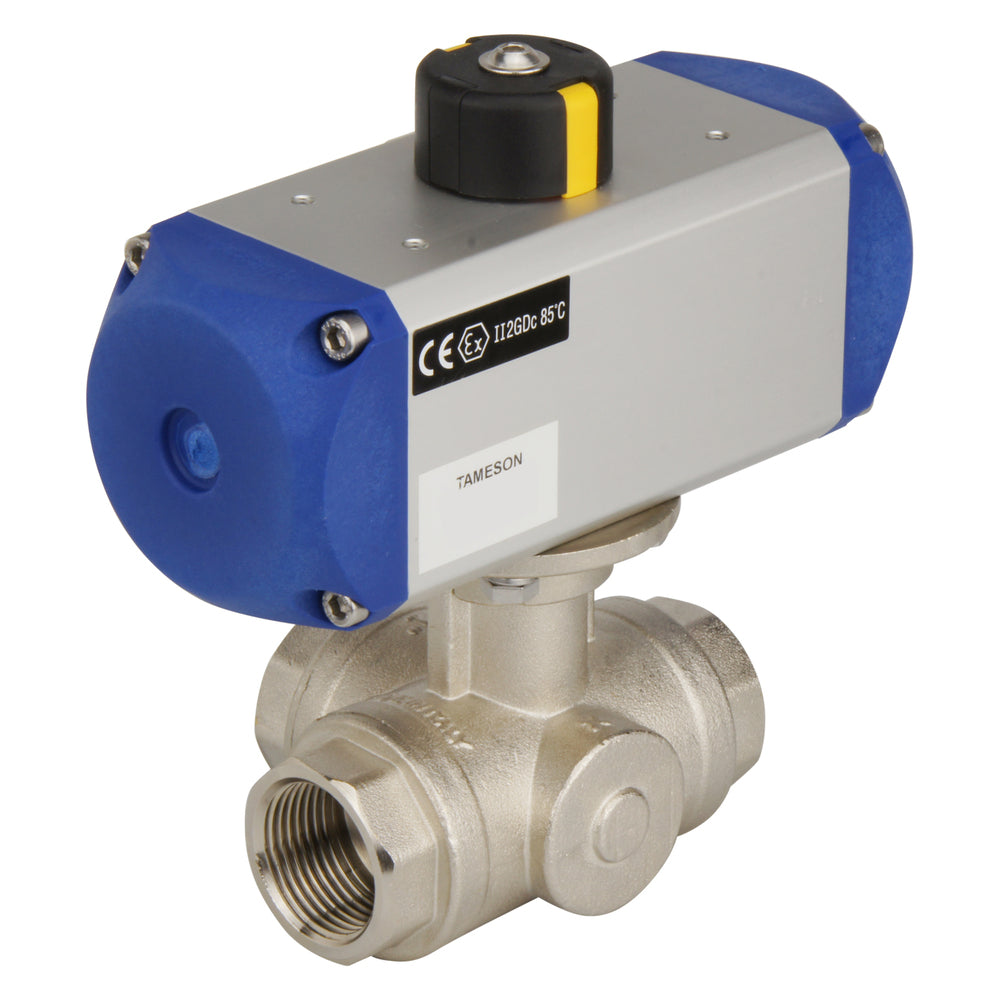

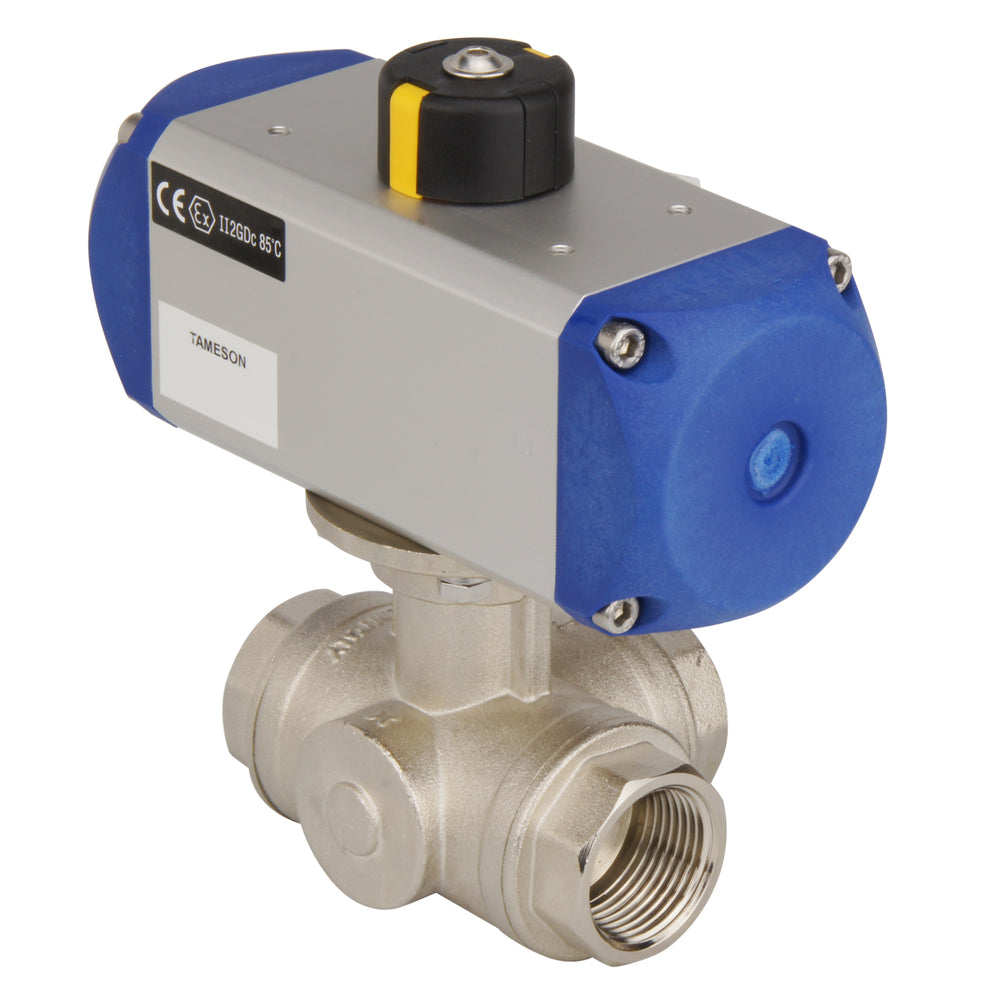

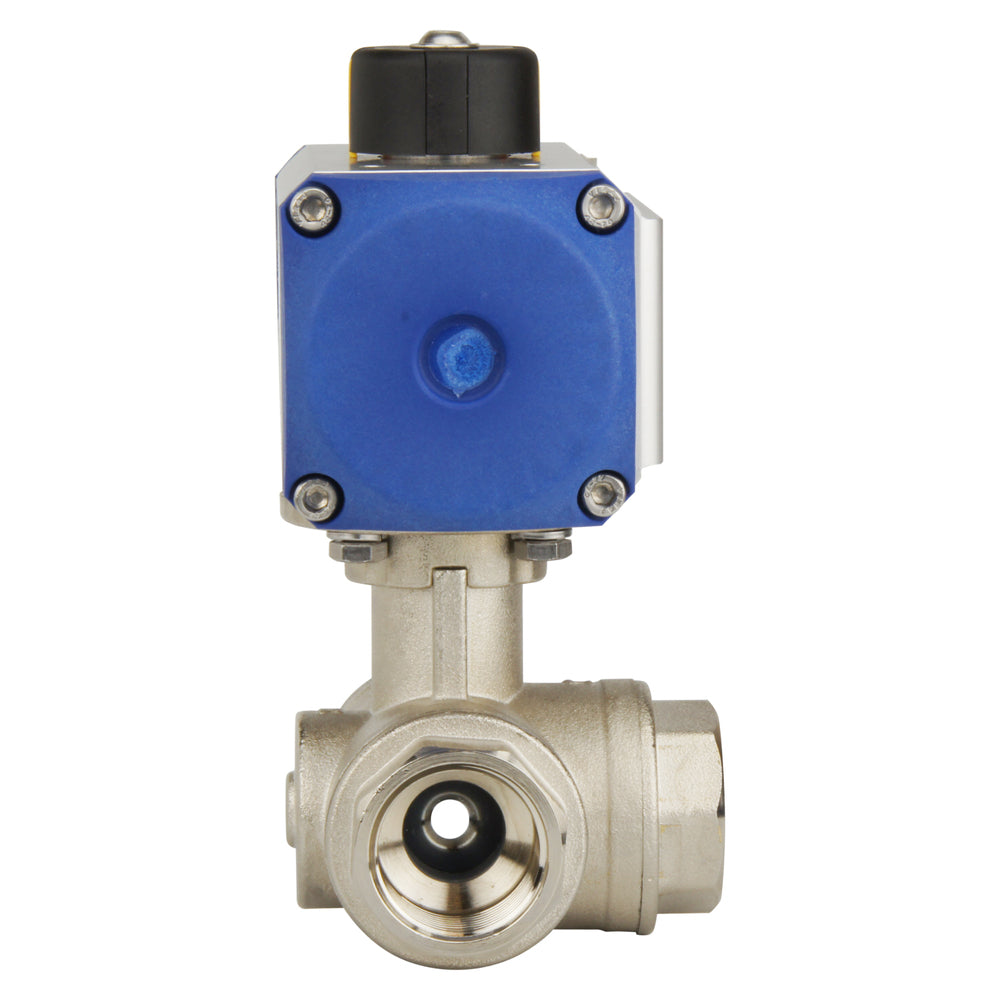

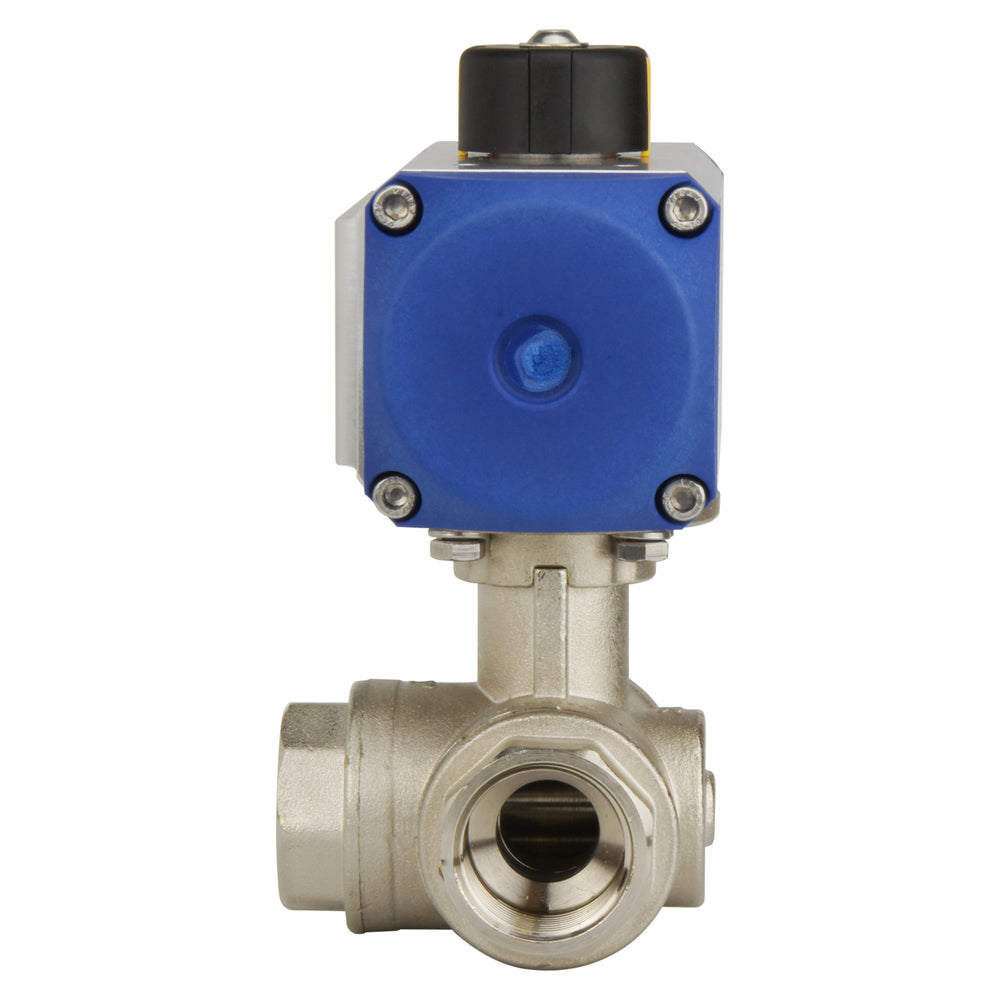

G1-1/2'' 3-Way T-port Brass Pneumatic Ball Valve Double Acting - BL3BA

Cette vanne à 3 voies à commande pneumatique (T-port) permet d'augmenter l'automatisation de votre système par rapport à une vanne à commande manuelle. Le robinet à boisseau sphérique a un diamètre de 32 mm et convient aux liquides et aux gaz de -10 à 100°C. L'actionneur pneumatique est capable de créer un couple de 49,6 Nm à 8 bars, mais sa fenêtre de pression de contrôle est comprise entre 6 et 10 bars. Le robinet à boisseau sphérique est doté d'un filetage G 1 1/2" pour le raccorder à la tuyauterie/au tuyau transportant le fluide et la valeur Kv est de 35 m3. L'actionneur est à double effet avec une crémaillère en aluminium fiable. L'actionneur a un boîtier en aluminium anodisé et un couvercle en résine acétal, tandis que le robinet à tournant sphérique a un boîtier en laiton et un joint en PTFE. La pression maximale du fluide est de 40 bars. L'actionneur possède des orifices G1/8 pour l'alimentation et le retour d'air. Nous recommandons de monter une électrovanne Namur 1/4" directement sur l'actionneur pour contrôler l'alimentation en air. Veuillez noter que 1/4 fait référence à la taille Namur de la vanne, et non à la taille de l'orifice.  En outre, un boîtier de contrôle de position ou d'interrupteur de fin de course peut être monté sur le dessus de l'actionneur conformément à la norme VDI/VDE 3845. L'actionneur est monté sur le robinet à tournant sphérique via la bride ISO 5211 F05 (11 mm). L'assemblage est certifié ATEX (EX II 2GD c) et peut donc être utilisé dans des environnements potentiellement explosifs.

Pour :

• Possibilité de monter directement une électrovanne Namur pour réduire le nombre de raccords et de tuyaux.
• L'indicateur mécanique situé sur le dessus indique la position de la vanne.

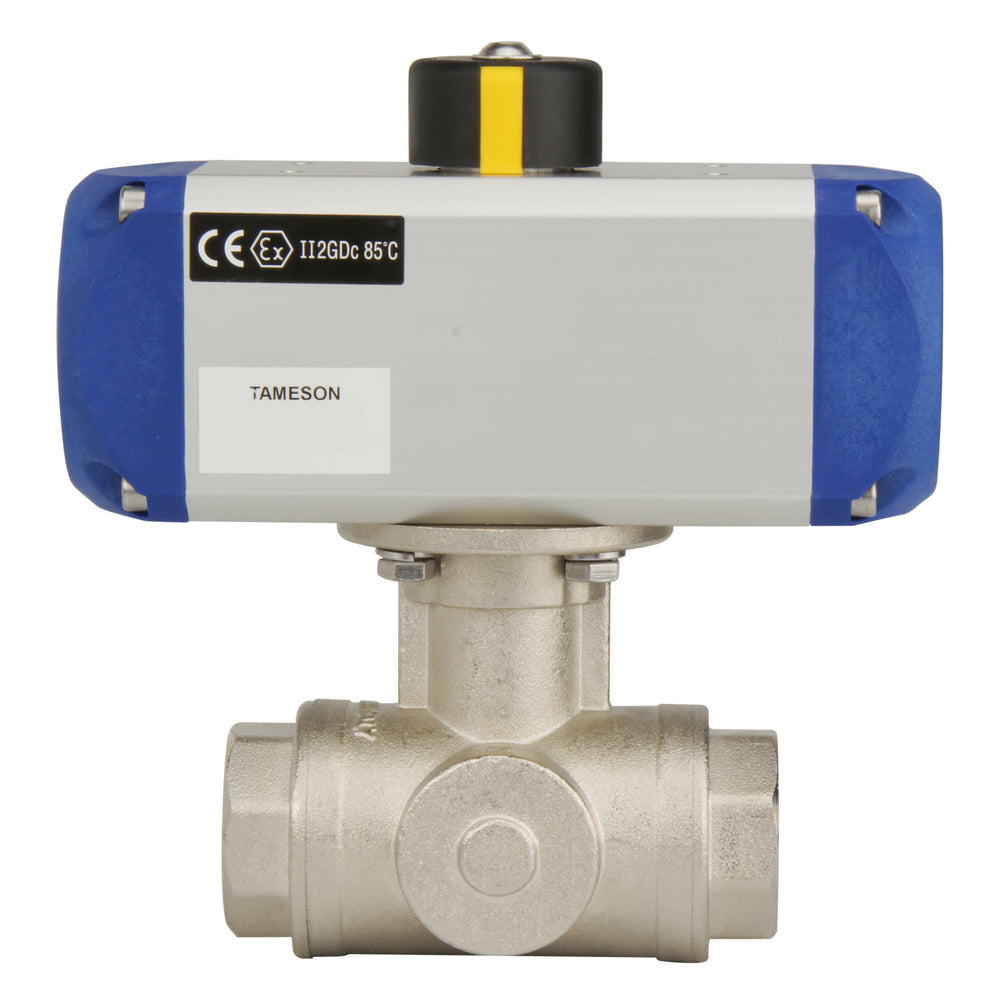

• Certifié ATEX (EX II 2GD c) pour les environnements explosifs.
• Coût d'investissement inférieur à celui d'une version électrique.
• Ouverture/fermeture rapide
• Le double effet permet un meilleur contrôle que les actionneurs à simple effet.
• Peut être équipé d'un boîtier de fin de course.

Cons :

• Les actionneurs à double effet utilisent plus d'air comprimé que les actionneurs à simple effet.
• Il nécessite un système d'air comprimé et une électrovanne pour contrôler l'alimentation en air.
• La consommation d'énergie est plus élevée que celle des actionneurs électriques, mais l'investissement initial est plus faible.

Série PAL-BL3BA

BL3BA

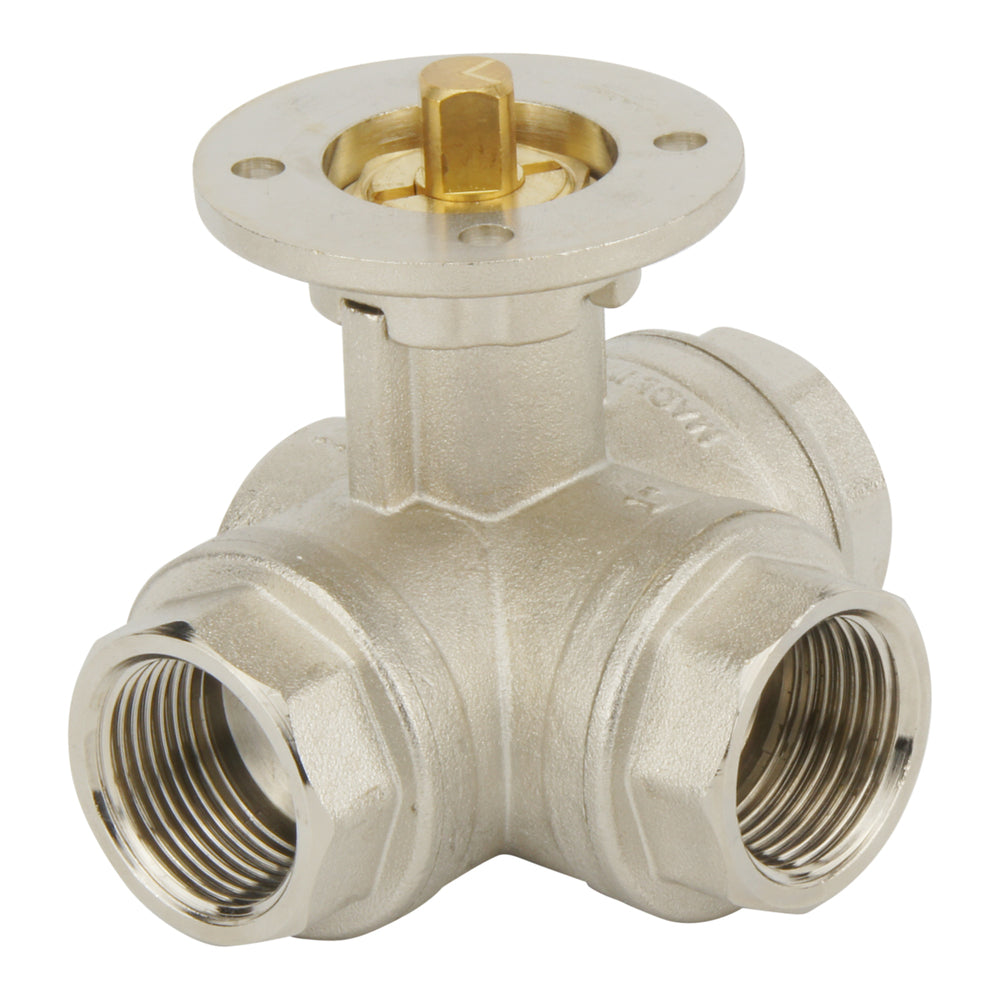

Les robinets à tournant sphérique de la série BL3BA sont des robinets à tournant sphérique 3 voies fiables avec un orifice en L ou en T. Le boîtier est en laiton, la bille est en laiton chromé dur et les sièges de soupape sont en PTFE/FKM. La vanne est adaptée à différents fluides, tels que l'eau, l'huile ou l'air, jusqu'à un maximum de 40 bars. Convient pour des températures comprises entre -20 et 160 degrés Celsius et disponible de la taille G 1/4" à G 2". Pour les fluides corrosifs ou agressifs, une vanne en acier inoxydable est mieux adaptée. Les robinets à tournant sphérique de la série BL3BA sont tous équipés d'une bride supérieure ISO 5211 (de F03 à F05 maximum) qui permet le montage d'un actionneur.

PAL

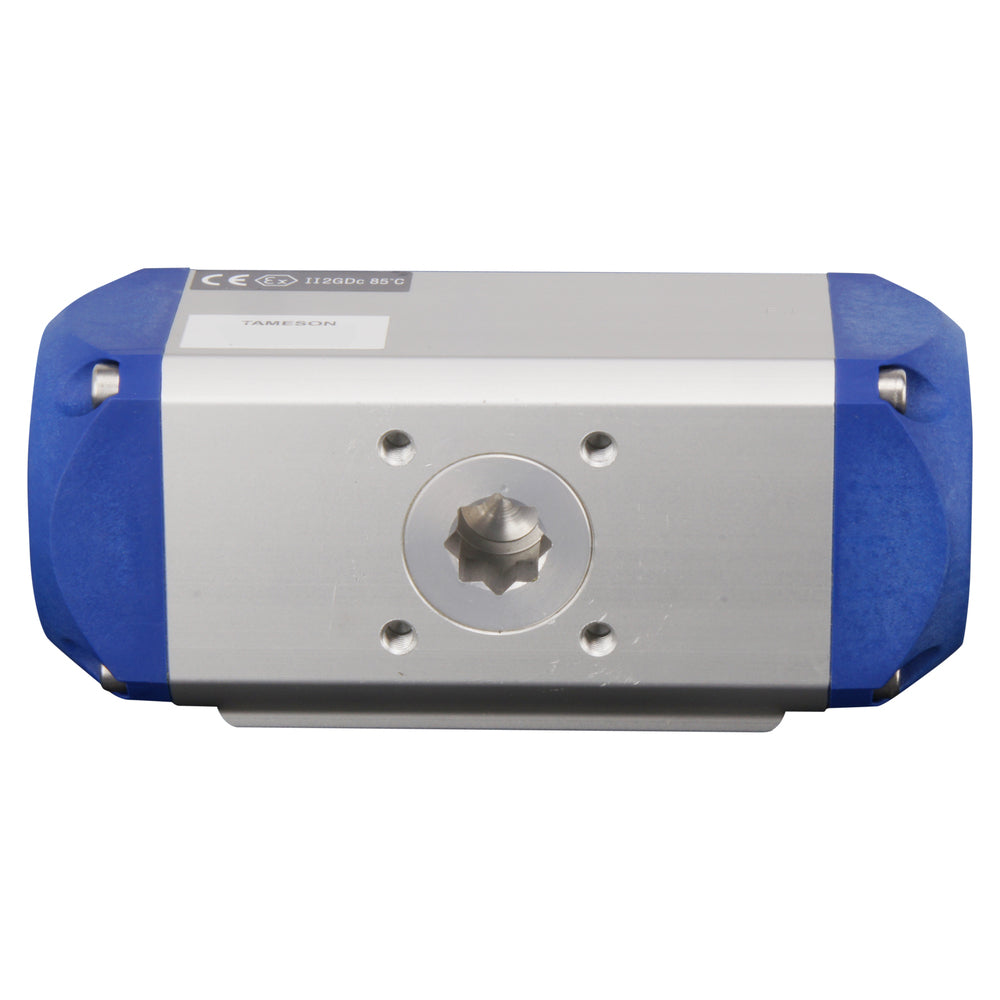

Les actionneurs pneumatiques quart de tour PAL permettent de commander des vannes à boule ou des vannes papillon à l'aide d'air comprimé. Ils offrent une solution fiable et robuste pour automatiser des vannes de grande taille à un coût d'investissement inférieur à celui des actionneurs électriques. Ils sont montés sur des vannes quart de tour avec une bride supérieure ISO 5211 (de F03 à F12). Avec 8 tailles de corps différentes, ils génèrent une plage de couple allant de 9,92 Nm à 901,8 Nm à 8 bars. Conçus avec une crémaillère et un pignon en aluminium fiables, ils peuvent être à simple effet (ouverture ou fermeture par ressort) ou à double effet pour un meilleur contrôle. Ces actionneurs sont durables avec un boîtier en aluminium anodisé et un couvercle en résine acétal (tailles 1-6) ou en aluminium (tailles 12-130). La plage de température standard est de -20°C à 80°C avec un joint NBR, mais un joint FKM est disponible en option pour une température maximale accrue de 120°C (tailles 1-6) ou 150°C (tailles 12-130). Toutes les vannes ont une interface Namur 1/4" conforme à la norme VDI/VDE 3845 avec un filetage G 1/8" ou G 1/4". L'actionneur est adapté aux environnements explosifs grâce à la certification ATEX (EX II 2GD c).

Pièces de rechange

Robinet à boisseau sphérique : BL3BAT-112

Actionneur : PAL-BL3BA

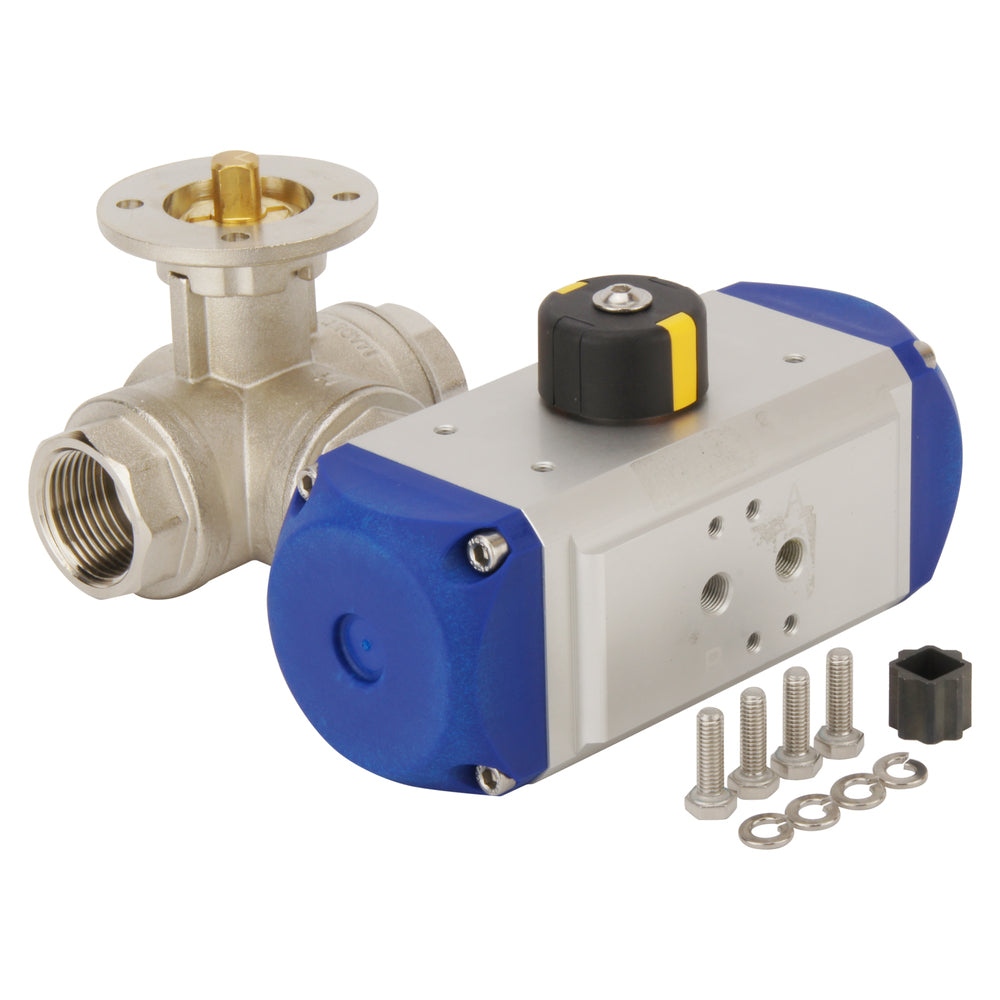

Remarque : Ce produit est livré en pièces détachées, mais avec les accessoires de montage nécessaires.
