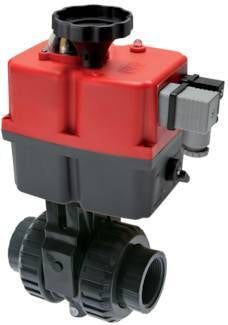

Vanne à boisseau sphérique en PVC à 2 voies 63mm 24-240V AC/DC modulante VDL

Cet actionneur électrique modulant est proposé en combinaison avec une vanne à boisseau sphérique à deux voies. Il peut tourner la vanne de 0 à 90 degrés en 9 secondes avec un couple de fonctionnement de 20 Nm (couple de rupture plus élevé, voir le manuel). Il nécessite une tension d'alimentation de 24-240 V AC/DC, a un facteur de marche de 75 % et est équipé d'un indicateur visuel de positionnement sur le dessus de l'unité pour voir clairement la position de la vanne. En tant qu'actionneur modulant, il est équipé d'un système de positionnement numérique (DPS) qui permet de positionner la vanne entre 0 et 90 degrés. Il nécessite un signal de commande de 4-20 mA/0-10 V pour le positionnement. Il est équipé en standard d'une roue dentée permettant de tourner manuellement le robinet si nécessaire. L'actionneur est monté sur le robinet à tournant sphérique via la bride ISO 5211 F05 (14 mm). La vanne PVC à 2 voies a deux points de connexion avec des raccords union de 63 mm. Le fluide circule à travers un orifice de 50 mm (valeur Kv de 186 m3/h) et la température peut être comprise entre 0 et 60 °C sous 16 bars. Le joint d'étanchéité de la broche est en EPDM. Le boîtier en polyamide (PA) durable de l'actionneur lui confère une protection IP67 pour une température ambiante de -20 à 70 °C. Avant de connecter l'actionneur, veuillez lire attentivement le manuel.

Pour :

• Il s'agit d'un actionneur modulant doté d'un système de positionnement numérique (DPS) permettant de positionner la vanne entre 0 et 90 degrés avec un signal de commande de 4-20 mA/0-10 V.
• Il est doté d'un boîtier robuste IP67
• En standard, il dispose d'une roue dentée permettant de tourner manuellement le robinet si nécessaire.
• Il est doté d'un indicateur de position visuel clair qui permet de voir l'état de la vanne.

Cons :

• L'actionneur n'est pas équipé d'un retour de sécurité de la batterie (BSR) mais peut être actionné manuellement en cas de panne de courant.
• Par rapport à un actionneur pneumatique de même taille, la vitesse de fonctionnement est plus lente.

Série J4C

VDL Robinet à boisseau sphérique

Les robinets à tournant sphérique de la série VDL sont des robinets à tournant sphérique à deux voies fiables, dotés d'un boîtier en PVC. Le boisseau est également en PVC et les sièges de vanne sont en EPDM. La vanne est adaptée à différents fluides, tels que l'eau de mer, la plupart des acides et des bases, et les solvants organiques jusqu'à 16 bars. Convient pour des températures comprises entre 0 et 60 degrés Celsius et disponible dans les tailles 32 mm à 63 mm. Les robinets à tournant sphérique de cette série sont tous équipés d'une bride supérieure ISO 5211 (F05, carré de 14 mm) qui permet le montage d'un actionneur.

Actionneur J4C

Les actionneurs de vannes électriques haute tension J4C du fabricant J+J offrent une liste impressionnante de caractéristiques standard, notamment une protection contre les dommages dus à un surcouple ou à la condensation. Les actionneurs sont également disponibles avec différentes options telles que le BSR (Battery Safety Return) à sécurité intégrée ou la modulation appelée DPS (Digital Positioning System). La série a une plage de couple de fonctionnement comprise entre 20 et 300 Nm.
L'actionneur électrique à sécurité intégrée ou modulant J4C est identique à l'actionneur J4C standard tout ou rien, mais un kit BSR et/ou DPS est ajouté à l'intérieur de l'actionneur. L'actionneur de sécurité J4C BSR peut être réglé en mode ouvert ou fermé. Le servomoteur modulant J4C DPS peut être commandé par 4-20 mA ou 0-10 V (0-10 V sur demande).

Pièces de rechange

Robinet à boisseau sphérique : 6P14P063
Actionneur : V2S3P

Remarque : Ce produit est livré en pièces détachées, mais avec les accessoires de montage nécessaires.
