Robinet à boisseau spherique electrique en laiton G1-1/4'' 24V DC 3 voies T-port - BL3BAT

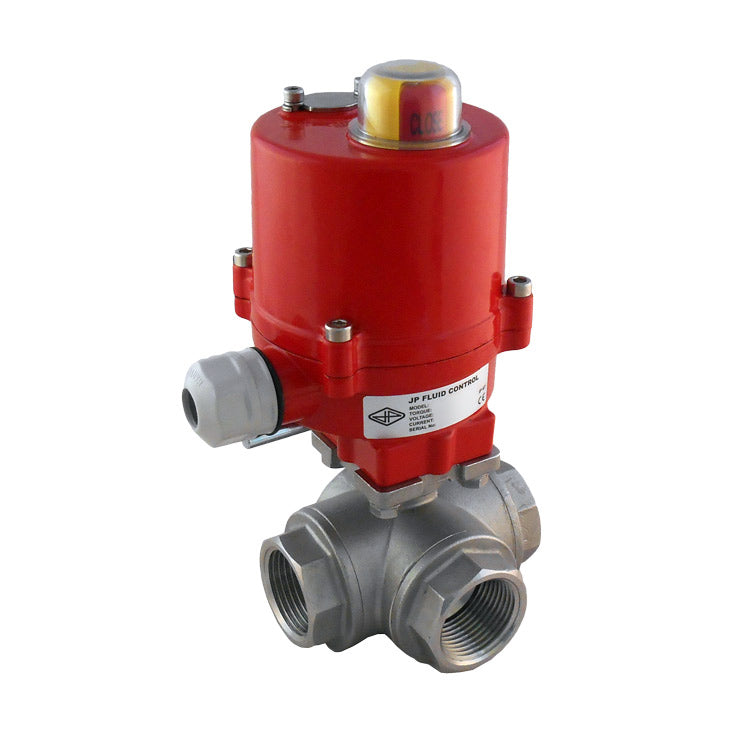

Robinet à boisseau sphérique électrique 3 voies (orifice en T) avec filetage G1-1/4 pouces et actionneur 24V AC/DC puissant et économe en énergie (max 40Nm). Fluides de -10 à 100°C, pression max. 40 bar à 20°C. Corps de vanne en laiton avec bille chromée dure et sièges de vanne en PTFE/NBR. Le diamètre nominal est de 25 mm, la valeur Kv est de 41 m3/h(683,3 l/min d'eau à dP=1 bar). Contrôle à 3 points. Rotation de 0 à 90° en seulement 8 secondes. Boîtier d'actionneur compact et robuste (IP67) avec indicateur de position. Fonction d'annulation manuelle et deux interrupteurs de fin de course supplémentaires pour le retour d'information sur la position.
- Prix normal
- €570,11
- Prix normal
- €475,09
Description
Ce robinet à boisseau spherique electrique à 3 voies (orifice en T), robuste et econome en energie, de Tameson peut être utilise pour fermer automatiquement les conduites de gaz ou de fluides. Le robinet est dote d'un filetage de 1-1/4 pouce (filetage interne, BSPP). Le corps de la vanne est en laiton avec une bille en laiton chrome dur et un joint PTFE (teflon)/NBR. L'actionneur convient à la fois pour 24 volts DC (courant continu) et 24 volts AC 50/60Hz (courant alternatif). Des commutateurs situes sur la carte de circuit imprime permettent de regler l'actionneur pour le courant alternatif ou le courant continu. Le reglage d'usine par defaut est le courant continu (DC). L'actionneur est dote d'un boîtier robuste en aluminium (IP67, à condition qu'un câble approprie soit connecte) et delivre un couple maximal de 40 Nm. La valve tourne de 0 à 90 degres en 8 secondes. Lorsque la bille atteint une position finale, le moteur electrique est arrête et aucune energie n'est consommee. L'actionneur est equipe de deux interrupteurs de fin de course supplementaires pour le retour de position. Les interrupteurs de fin de course sont positionnes à 0 et 90 degres. Si necessaire, la position angulaire des interrupteurs peut être ajustee par l'utilisateur. Un indicateur de position mecanique situe sur le dessus de l'actionneur indique la position de la vanne. L'actionneur est equipe d'une commande manuelle.
Principaux avantages
- Robinet à bille en laiton robuste avec filetage de 1-1/4 pouce
- Temps de commutation 8 secondes seulement
- Boîtier robuste de l'actionneur IP67
- Possibilite d'utiliser 24V AC et DC (reglage par commutateur)
- Deux interrupteurs de fin de course supplementaires pour le retour d'information sur la position
- Commande manuelle de secours
- Indicateur visuel clair de la position
Specifications techniques
| Actionneur | Vanne À Bille | ||
|---|---|---|---|
| Reference de l'actionneur | AG-040-B | Robinet à boisseau spherique ref : | BL3BAT-114 |
| Tension : | 24V DC/AC (50/60Hz) | Le logement : | Laiton (CW 617N) |
| Nom./Max. Actuel : | 0.2/1.2 A | Le ballon : | laiton chrome dur |
| Protection : | IP67 | Anneaux de siège : | PTFE (teflon)/NBR |
| Cycle d'utilisation : | S2 30min. | Filetage des tuyaux : | G1-1/4" BSP |
| Ouverture/fermeture : | 7 s | Diamètre nominal : | 25mm (DN) |
| Amb. Temp : | -10°C..50°C | Longueur d'installation : | 120 mm |
| Gamme : | 0-90° | Pression maximale (@20°C) : | 40 bars |
| Interrupteurs de fin de course supplementaires : | 2 | Fonction : | Port en T à 3 voies |
| Commande manuelle : | Oui | Temperature moyenne : | -10°C..100°C |
Fonction de l'alesage et du circuit
La balle est munie d'un orifice en T. En tournant la boule de 90 degres, il est possible de commuter entre deux circuits ou de connecter les trois tuyaux. Les ports se chevauchent pendant la rotation.
Schema de la fonction du circuit des vannes à orifice en T
Dimensions
Dimensions de l'actionneur AG-040-B et du robinet à boisseau spherique BL3BAT-114.
Applications
Cette vanne peut être utilisee en combinaison avec des gaz et des fluides. L'eau, l'air (comprime), le vide (max. -0,9 bar), les huiles et les carburants sont des exemples de fluides compatibles. Le boîtier en laiton ne convient pas aux solutions chlorees (comme l'eau de mer, les piscines) ou à l'eau demineralisee. La pression maximale à temperature ambiante est de 40 bars, et la temperature maximale autorisee diminue à des temperatures plus elevees. Le sens de la pression n'est pas important, le sens du flux peut être quelconque. La plage de temperature du milieu se situe entre -10°C et 100°C. En cas de temperatures elevees, il est recommande d'installer le robinet dans un endroit ventile. Il est possible d'installer la vanne dans un environnement humide à condition que tous les elements, comme un câble electrique approprie, soient correctement fixes. Les vannes à bille peuvent être utilisees avec des fluides legèrement contamines. Quelques exemples d'applications pour cette vanne sont le chauffage, la ventilation et la climatisation, l'irrigation, l'automatisation industrielle, la gestion de l'eau.
Schema de câblage electrique
Suivez les instructions de securite et le manuel avant de commencer l'installation.L'actionneur fonctionne avec 24 volts DC et 24 volts AC (50/60Hz). Sur la carte de circuit imprime se trouvent deux petits interrupteurs qui permettent de regler l'actionneur sur CA ou CC. Le reglage par defaut est DC. L'actionneur consomme 0,2A nominal, et 1,2A au couple maximal. L'actionneur est dote d'une commande à 3 points. Les bornes 1 (moins) et 2 (plus) sont connectees en permanence à l'alimentation electrique. Les bornes 3 (moins) et 4 (moins) sont destinees aux signaux de commande. La connexion de l'un de ces fils de commande ferme ou ouvre la vanne. Ne jamais connecter les bornes 3 et 4 en même temps afin d'eviter les courts-circuits et les dommages. L'actionneur possède deux interrupteurs de fin de course internes. Dès que la position finale de l'actionneur est atteinte (0 ou 90 degres), le moteur s'eteint et aucune energie n'est consommee. En outre, l'actionneur comporte deux interrupteurs de fin de course supplementaires à des fins de contrôle. La position angulaire des interrupteurs peut être modifiee. Il faut toujours relier la terre et ne pas utiliser les tuyaux comme terre.
Schema de câblage electrique de l'actionneur AG-040-B. Avant d'utiliser le courant alternatif, il faut d'abord regler les commutateurs de la carte de circuit imprime.
Montage
Assurez-vous que la position de la bille et de l'actionneur est correctement reglee avant l'assemblage. L'actionneur est fourni avec deux adaptateurs pour connecter l'actionneur à l'arbre de la vanne. Monter l'actionneur sur la vanne à l'aide des boulons fournis. Il ne doit pas y avoir de jeu entre les deux brides. Utilisez notre gamme de raccords pour la connexion entre le tuyau et la vanne.
Dans la boîte
- Actionneur AG-040-B (câble non inclus)
- Adaptateur d'arbre de transmission (9x9mm, 11x11mm)
- 4 boulons M5x16mm et rondelles elastiques (pour la bride F03)
- 4 boulons M6x16mm et rondelles elastiques (pour les brides F04 et F05)
- Robinet à boisseau spherique BL3BAT-114
Remarque : Ce produit est livre en pièces detachees, mais avec les accessoires de montage necessaires.
