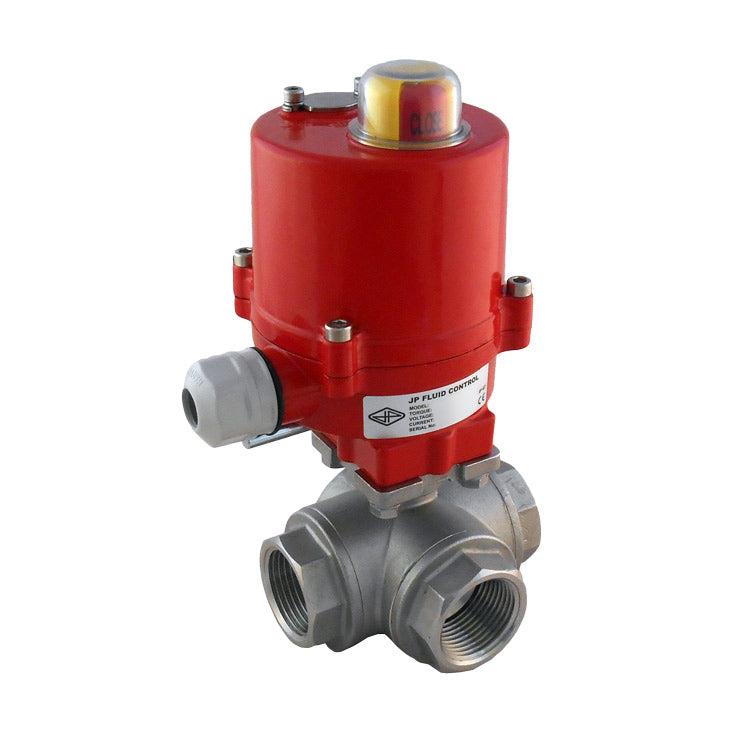

Vanne à boisseau sphérique électrique G1'' 230V AC 3 voies à port en L en laiton - BL3BAL
Robinet à boisseau sphérique électrique 3 voies (orifice L) avec filetage G1 et actionneur puissant et économe en énergie 100-240V AC/DC (max 40Nm). Fluides de -10 à 100°C, pression max. 40 bar à 20°C. Corps de vanne en laiton avec bille chromée dure et sièges de vanne en PTFE/NBR. Le diamètre nominal est de 20 mm, la valeur Kv est de 27 m3/h (450 l/min d'eau à dP=1 bar). Contrôle à 3 points. Rotation de 0 à 90° en seulement 8 secondes. Boîtier d'actionneur compact et robuste (IP67) avec indicateur de position. Fonction d'annulation manuelle et deux interrupteurs de fin de course supplémentaires pour le retour d'information sur la position.
- Prix normal
- €473.82
- Prix normal
- €394.85
Description
Ce robinet à boisseau sphérique électrique à 3 voies (orifice en L), robuste et économe en énergie, de Tameson peut être utilisé pour fermer automatiquement les conduites de gaz ou de fluides. Le robinet est doté d'un filetage de 1 pouce (filetage interne, BSPP). Le corps de la vanne est en laiton avec une bille en laiton chromé dur et un joint PTFE (téflon)/NBR. L'actionneur est adapté aux alimentations électriques de 100 à 240 V en courant alternatif (50/60 Hz). L'actionneur est doté d'un boîtier robuste en aluminium (IP67, à condition qu'un câble approprié soit connecté) et délivre un couple maximal de 40 Nm. La valve tourne de 0 à 90 degrés en 8 secondes. Lorsque la bille atteint une position finale, le moteur électrique est arrêté et aucune énergie n'est consommée. L'actionneur est équipé de deux interrupteurs de fin de course supplémentaires pour le retour de position. Les interrupteurs de fin de course sont positionnés à 0 et 90 degrés. Si nécessaire, la position angulaire des interrupteurs peut être ajustée par l'utilisateur. Un indicateur de position mécanique situé sur le dessus de l'actionneur indique la position de la vanne. L'actionneur est équipé d'une commande manuelle.
Principaux avantages
- Robinet à bille en laiton robuste avec filetage de 1 pouce
- Temps de commutation 8 secondes seulement
- Boîtier robuste de l'actionneur IP67
- Convient aux alimentations électriques de 100 à 240V AC
- Deux interrupteurs de fin de course supplémentaires pour le retour d'information sur la position
- Commande manuelle de secours
- Indicateur visuel clair de la position
Spécifications techniques
| Actionneur | Vanne À Bille | ||
|---|---|---|---|
| Référence de l'actionneur | AG-040-A | Robinet à boisseau sphérique réf : | BL3BAL-100 |
| Tension : | 100-240V AC (50/60Hz) | Le logement : | Laiton (CW 617N) |
| Nom./Max. Actuel : | 0.1/0.2 A | Le ballon : | laiton chromé dur |
| Protection : | IP67 | Anneaux de siège : | PTFE (téflon)/NBR |
| Cycle d'utilisation : | S2 30min. | Filetage des tuyaux : | G1" BSP |
| Ouverture/fermeture : | 7 s | Diamètre nominal : | 20mm (DN) |
| Amb. Temp : | -10°C..50°C | Longueur d'installation : | 106 mm |
| Gamme : | 0-90° | Pression maximale (@20°C) : | 40 bars |
| Interrupteurs de fin de course supplémentaires : | 2 | Fonction : | Port en L à 3 voies |
| Commande manuelle : | Oui | Température moyenne : | -10°C..100°C |
Fonction de l'alésage et du circuit
La balle a un port L. En tournant la boule de 90 degrés, on peut passer d'un circuit à l'autre. Les ports se chevauchent pendant la rotation.
Schéma de la fonction du circuit des vannes à orifice en L
Dimensions
Dimensions de l'actionneur AG-040-A et du robinet à boisseau sphérique BL3BAL-100.
Applications
Cette vanne peut être utilisée en combinaison avec des gaz et des fluides. L'eau, l'air (comprimé), le vide (max. -0,9 bar), les huiles et les carburants sont des exemples de fluides compatibles. Le boîtier en laiton ne convient pas aux solutions chlorées (comme l'eau de mer, les piscines) ou à l'eau déminéralisée. La pression maximale à température ambiante est de 40 bars, et la température maximale autorisée diminue à des températures plus élevées. Le sens de la pression n'est pas important, le sens du flux peut être quelconque. La plage de température du milieu se situe entre -10°C et 100°C. En cas de températures élevées, il est recommandé d'installer le robinet dans un endroit ventilé. Il est possible d'installer la vanne dans un environnement humide à condition que tous les éléments, comme un câble électrique approprié, soient correctement fixés. Les vannes à bille peuvent être utilisées avec des fluides légèrement contaminés. Quelques exemples d'applications pour cette vanne sont le chauffage, la ventilation et la climatisation, l'irrigation, l'automatisation industrielle, la gestion de l'eau.
Schéma de câblage électrique
Suivez les instructions de sécurité et le manuel avant de commencer l'installation.L'actionneur peut être utilisé avec un courant alternatif (50/60Hz) de 100 volts à 240 volts. L'actionneur consomme 0,1A nominal, et 0,2A au couple maximal. Pour connecter un câble à l'actionneur, le couvercle doit être retiré à l'aide de quatre boulons. Le système fonctionne avec une commande à 3 points. Les bornes 1 et 2 sont connectées en permanence à l'alimentation électrique. Les bornes 3 et 4 sont utilisées pour fermer ou ouvrir la vanne. Le signal (phase/nul) aux bornes 3 et 4 doit être le même que celui de la borne 2. Ne jamais connecter 3 et 4 en même temps pour éviter les courts-circuits et les dommages. L'actionneur possède deux interrupteurs de fin de course internes. Dès que la position finale de l'actionneur est atteinte (0 ou 90 degrés), le moteur s'éteint et aucune énergie n'est consommée. En outre, l'actionneur comporte deux interrupteurs de fin de course supplémentaires à des fins de contrôle. La position angulaire des interrupteurs peut être modifiée. Il faut toujours relier la terre et ne pas utiliser les tuyaux comme terre.
Schéma de câblage électrique de l'actionneur AG-040-A.
Montage
Assurez-vous que la position de la bille et de l'actionneur est correctement réglée avant l'assemblage. L'actionneur est fourni avec deux adaptateurs pour connecter l'actionneur à l'arbre de la vanne. Monter l'actionneur sur la vanne à l'aide des boulons fournis. Il ne doit pas y avoir de jeu entre les deux brides. Utilisez notre gamme de raccords pour la connexion entre le tuyau et la vanne.
Dans la boîte
- Actionneur AG-040-A (câble non inclus)
- Adaptateur d'arbre de transmission (9x9mm, 11x11mm)
- 4 boulons M5x16mm et rondelles élastiques (pour la bride F03)
- 4 boulons M6x16mm et rondelles élastiques (pour les brides F04 et F05)
- Ball Valve BL3BAL-100
Remarque : Ce produit est livré en pièces détachées, mais avec les accessoires de montage nécessaires.
