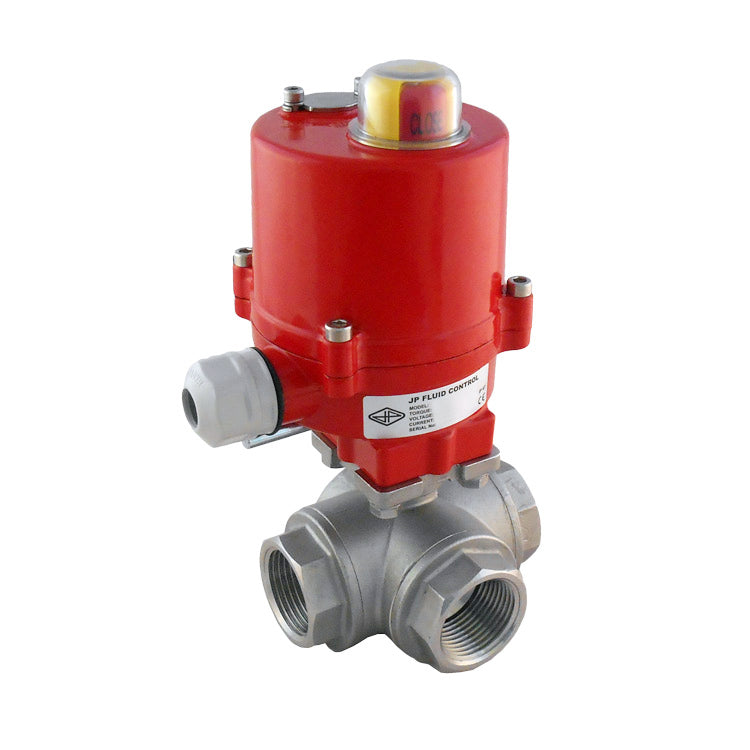

Vanne à boisseau sphérique électrique 3 voies en acier inoxydable à port en L G1'' 12V AC - BL3SA
Robinet à boisseau sphérique électrique 3 voies (orifice L) avec filetage G1 et actionneur 12V AC/DC puissant et économe en énergie (max 40Nm). Fluides de -20 à 130°C, pression maximale 63 bar à 20°C. Corps de vanne en acier inoxydable avec bille en acier inoxydable et sièges de vanne en PTFE/FKM. Le diamètre nominal est de 20 mm, la valeur Kv est de 27 m3/h (450 l/min d'eau à dP=1 bar). Contrôle à 3 points. Rotation de 0 à 90° en seulement 8 secondes. Boîtier d'actionneur compact et robuste (IP67) avec indicateur de position. Fonction d'annulation manuelle et deux interrupteurs de fin de course supplémentaires pour le retour d'information sur la position.
- Prix normal
- €596.02
- Prix normal
- €496.68
Description
Ce robinet à boisseau sphérique électrique à 3 voies (orifice en L), robuste et économe en énergie, de Tameson peut être utilisé pour fermer automatiquement les conduites de gaz ou de fluides. Le robinet est doté d'un filetage de 1 pouce (filetage interne, BSPP). Le boîtier de la vanne est en acier inoxydable avec une bille en acier inoxydable et un joint PTFE (téflon)/FKM. L'actionneur convient à la fois pour 12 volts AC 50/60Hz (courant alternatif) et 12 volts DC (courant continu). Des commutateurs situés sur la carte de circuit imprimé permettent de régler l'actionneur pour le courant alternatif ou le courant continu. Le réglage d'usine par défaut est le courant continu (DC). Il est très important de régler l'actionneur sur AC avant d'utiliser une alimentation AC. L'actionneur est doté d'un boîtier robuste en aluminium (IP67, à condition qu'un câble approprié soit connecté) et délivre un couple maximal de 40 Nm. La valve tourne de 0 à 90 degrés en 8 secondes. Lorsque la bille atteint une position finale, le moteur électrique est arrêté et aucune énergie n'est consommée. L'actionneur est équipé de deux interrupteurs de fin de course supplémentaires pour le retour de position. Les interrupteurs de fin de course sont positionnés à 0 et 90 degrés. Si nécessaire, la position angulaire des interrupteurs peut être ajustée par l'utilisateur. Un indicateur de position mécanique situé sur le dessus de l'actionneur indique la position de la vanne. L'actionneur est équipé d'une commande manuelle.
Principaux avantages
- Robinet à bille robuste en acier inoxydable avec filetage de 1 pouce
- Temps de commutation 8 secondes seulement
- Boîtier robuste de l'actionneur IP67
- Possibilité d'utiliser 12V AC et DC (réglage par interrupteur)
- Deux interrupteurs de fin de course supplémentaires pour le retour d'information sur la position
- Commande manuelle de secours
- Indicateur visuel clair de la position
Spécifications techniques
| Actionneur | Vanne À Bille | ||
|---|---|---|---|
| Référence de l'actionneur | AG-040-C | Robinet à boisseau sphérique réf : | BL3SAL-100 |
| Tension : | 12V DC/AC (50/60Hz) | Le logement : | Acier inoxydable (AISI 316) |
| Nom./Max. Actuel : | 0.2/2.2 A | Le ballon : | acier inoxydable (AISI 316) |
| Protection : | IP67 | Anneaux de siège : | PTFE (téflon)/FKM |
| Cycle d'utilisation : | S2 30min. | Filetage des tuyaux : | G1" BSP |
| Ouverture/fermeture : | 7 s | Diamètre nominal : | 20mm (DN) |
| Amb. Temp : | -10°C..50°C | Longueur d'installation : | 108 mm |
| Gamme : | 0-90° | Pression maximale (@20°C) : | 63 bar |
| Interrupteurs de fin de course supplémentaires : | 2 | Fonction : | Port en L à 3 voies |
| Commande manuelle : | Oui | Température moyenne : | -20°C..130°C |
Fonction de l'alésage et du circuit
La balle a un port L. En tournant la boule de 90 degrés, on peut passer d'un circuit à l'autre. Les ports se chevauchent pendant la rotation.
Schéma de la fonction du circuit des vannes à orifice en L
Dimensions
Dimensions de l'actionneur AG-040-C et du robinet à boisseau sphérique BL3SAL-100.
Applications
Cette vanne peut être utilisée en combinaison avec des gaz et des fluides. La vanne est durable et convient à différents fluides agressifs et corrosifs. La pression maximale à température ambiante est de 63 bars, et la température maximale autorisée diminue à des températures plus élevées. Le sens de la pression n'est pas important, le sens du flux peut être quelconque. La plage de température du milieu se situe entre -20°C et 130°C. En cas de températures élevées, il est recommandé d'installer le robinet dans un endroit ventilé. Il est possible d'installer la vanne dans un environnement humide à condition que tous les éléments, comme un câble électrique approprié, soient correctement fixés. Les vannes à bille peuvent être utilisées avec des fluides légèrement contaminés. Quelques exemples d'applications pour cette vanne sont le chauffage, la ventilation et la climatisation, l'irrigation, l'automatisation industrielle, la gestion de l'eau.
Schéma de câblage électrique
Suivez les instructions de sécurité et le manuel avant de commencer l'installation.L'actionneur fonctionne avec 12 volts DC et 12 volts AC (50/60Hz). Sur la carte de circuit imprimé se trouvent deux petits interrupteurs qui permettent de régler l'actionneur sur CA ou CC. Le réglage par défaut est DC. L'actionneur consomme 0,2A en valeur nominale et 2,2A au couple maximal. L'actionneur est doté d'une commande à 3 points. Avant d'utiliser l'alimentation en courant alternatif, les commutateurs de la carte de circuit imprimé doivent d'abord être réglés. Les bornes 1 et 2 sont connectées en permanence à l'alimentation électrique. Les bornes 3 et 4 doivent utiliser le même signal (phase/nul) que la borne 1. La connexion de l'un de ces fils de commande ferme ou ouvre la vanne. Ne jamais connecter les bornes 3 et 4 en même temps afin d'éviter les courts-circuits et les dommages.L'actionneur possède deux interrupteurs de fin de course internes. Dès que la position finale de l'actionneur est atteinte (0 ou 90 degrés), le moteur s'éteint et aucune énergie n'est consommée. En outre, l'actionneur comporte deux interrupteurs de fin de course supplémentaires à des fins de contrôle. La position angulaire des interrupteurs peut être modifiée. Il faut toujours relier la terre et ne pas utiliser les tuyaux comme terre.
Schéma de câblage électrique de l'actionneur AG-040-C. Avant d'utiliser le courant alternatif, il faut d'abord régler les commutateurs de la carte de circuit imprimé.
Montage
Assurez-vous que la position de la bille et de l'actionneur est correctement réglée avant l'assemblage. L'actionneur est fourni avec deux adaptateurs pour connecter l'actionneur à l'arbre de la vanne. Monter l'actionneur sur la vanne à l'aide des boulons fournis. Il ne doit pas y avoir de jeu entre les deux brides. Utilisez notre gamme de raccords pour la connexion entre le tuyau et la vanne.
Dans la boîte
- Actionneur AG-040-C (câble non inclus)
- Adaptateur d'arbre de transmission (9x9mm, 11x11mm)
- 4 boulons M5x16mm et rondelles élastiques (pour la bride F03)
- 4 boulons M6x16mm et rondelles élastiques (pour les brides F04 et F05)
- Ball Valve BL3SAL-100
Remarque : Ce produit est livré en pièces détachées, mais avec les accessoires de montage nécessaires.
