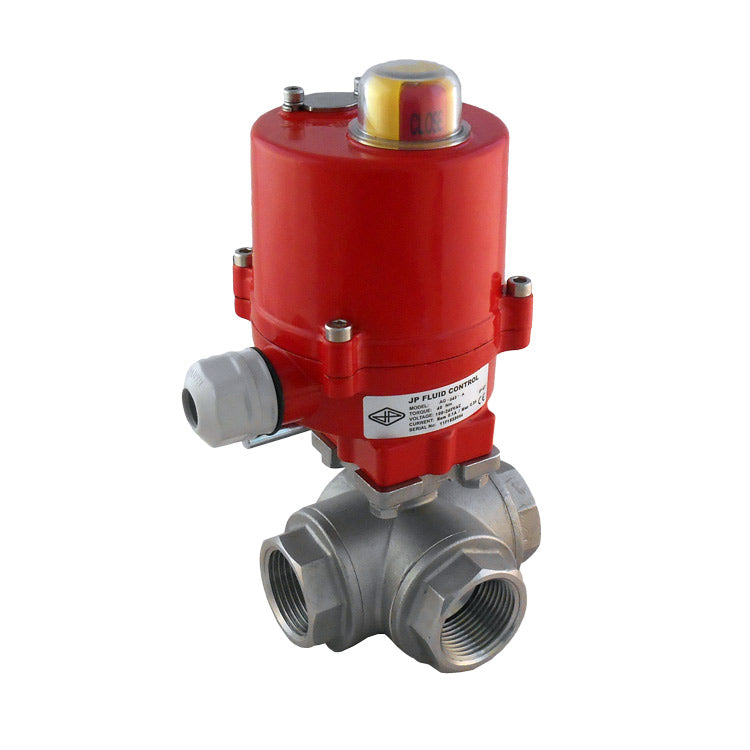

Vanne Motorisée Électrique 3 Voies T-Port G3/8'' Acier Inoxydable 120 V CA
Avis : Ce produit est discontinué, une possible alternative est BL3SAT-038-AG4-120AC
Vanne à bille électrique 3 voies (T-port) avec filetage de tuyau G3/8 pouces et actionneur puissant et économe en énergie 100-240V CA/DC (max 20Nm). Médias de -10 à 130°C, pression max 63 bar à 20°C. Boîtier de vanne en acier inoxydable avec bille en acier inoxydable et sièges de vanne en PPL. Le diamètre nominal est de 11 mm, la valeur Kv est de 3m3/h (50 l/min d'eau à dP=1 bar). Contrôle à 3 points. Rotation de 0 à 90° en seulement 4 sec. Boîtier d'actionneur compact et robuste (IP67) avec indicateur de position. Fonction de commande manuelle et deux interrupteurs de fin de course supplémentaires pour retour de position.
Avis : Ce produit est discontinué, une possible alternative est BL3SAT-038-AG4-120AC
Description
Cette vanne à bille électrique 3 voies (T-port) robuste et économe en énergie de Tameson peut être utilisée pour fermer automatiquement des tuyaux avec des gaz ou des liquides. La vanne a un filetage de tuyau de 3/8 pouces (filetage interne, BSPP). Le boîtier de la vanne est en acier inoxydable avec une bille en acier inoxydable et un joint en PPL (polypropylène). L'actionneur est adapté pour des alimentations électriques de 100 à 240V courant alternatif (50/60Hz). L'actionneur a un boîtier en aluminium robuste (IP67, à condition qu'un câble approprié soit connecté) et délivre un couple maximal de 20 Nm. La vanne tourne de 0 à 90 degrés en 4 secondes. Lorsque la bille atteint une position extrême, le moteur électrique s'éteint et aucune énergie n'est consommée. L'actionneur est équipé de deux interrupteurs de fin de course supplémentaires pour retour de position. Les interrupteurs de fin de course sont positionnés à 0 et 90 degrés. Si nécessaire, la position angulaire des interrupteurs peut être ajustée par l'utilisateur. Un indicateur de position mécanique sur le dessus de l'actionneur montre la position de la vanne. L'actionneur est équipé d'une commande manuelle.
Avantages clés
- Vanne à bille en acier inoxydable robuste avec filetage de tuyau de 3/8 pouces
- Temps de commutation de seulement 4 secondes
- Boîtier d'actionneur robuste IP67
- Adapté pour des alimentations électriques de 100 à 240V CA
- Deux interrupteurs de fin de course supplémentaires pour retour de position
- Contrôle manuel
- Indicateur de position visuel clair
- Vanne à bille 3 voies de haute qualité (AISI 316)
Spécifications techniques
| Actionneur | Vanne à bille | ||
|---|---|---|---|
| Réf. Actionneur: | AG-020-A | Réf. Vanne à bille: | 145TS038 |
| Tension: | 100-240V CA (50/60Hz) | Boîtier: | Acier inoxydable (AISI 316) |
| Courant nominal/max: | 0.1/0.2 A | Bille: | acier inoxydable (AISI 316) |
| Protection: | IP67 | Sièges: | PPL (polypropylène) |
| Cycle de service: | S2 30min. | Filetage de tuyau: | G3/8" BSP |
| Ouvert/Fermé: | 4 s | Diamètre nominal: | 11mm (DN) |
| Temp. ambiante: | -10°C..50°C | Longueur d'installation: | 75 mm |
| Plage: | 0-90° | Pression max (@20°C): | 63 bar |
| Interrupteurs de fin de course supplémentaires: | 2 | Fonction: | T-port 3 voies |
| Commande manuelle: | Oui | Temp. du médium: | -10°C..130°C |
Fonction de perçage et de circuit
La bille a un T-port. En faisant tourner la bille de 90 degrés, il est possible de passer d'un circuit à l'autre ou de connecter les trois tuyaux. Les ports se chevauchent pendant la rotation.
Dessin schématique de la fonction de circuit des vannes T-port
