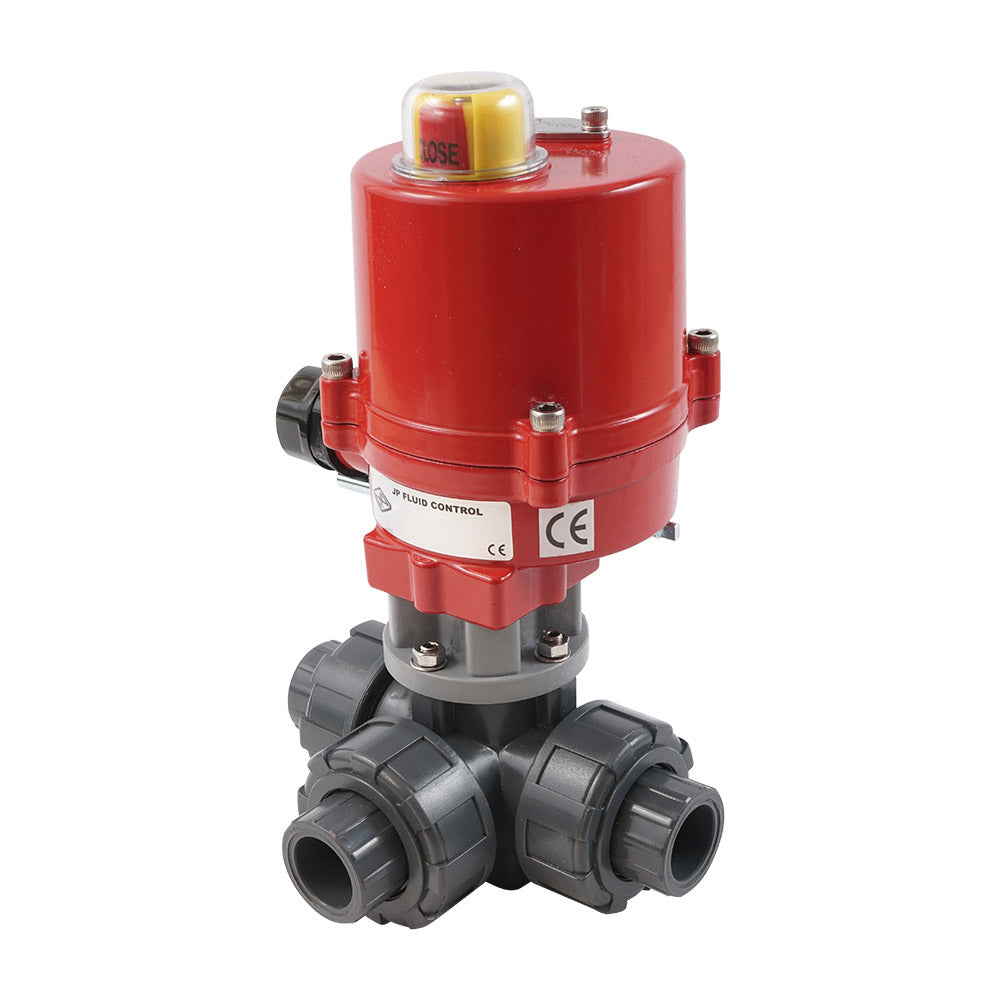

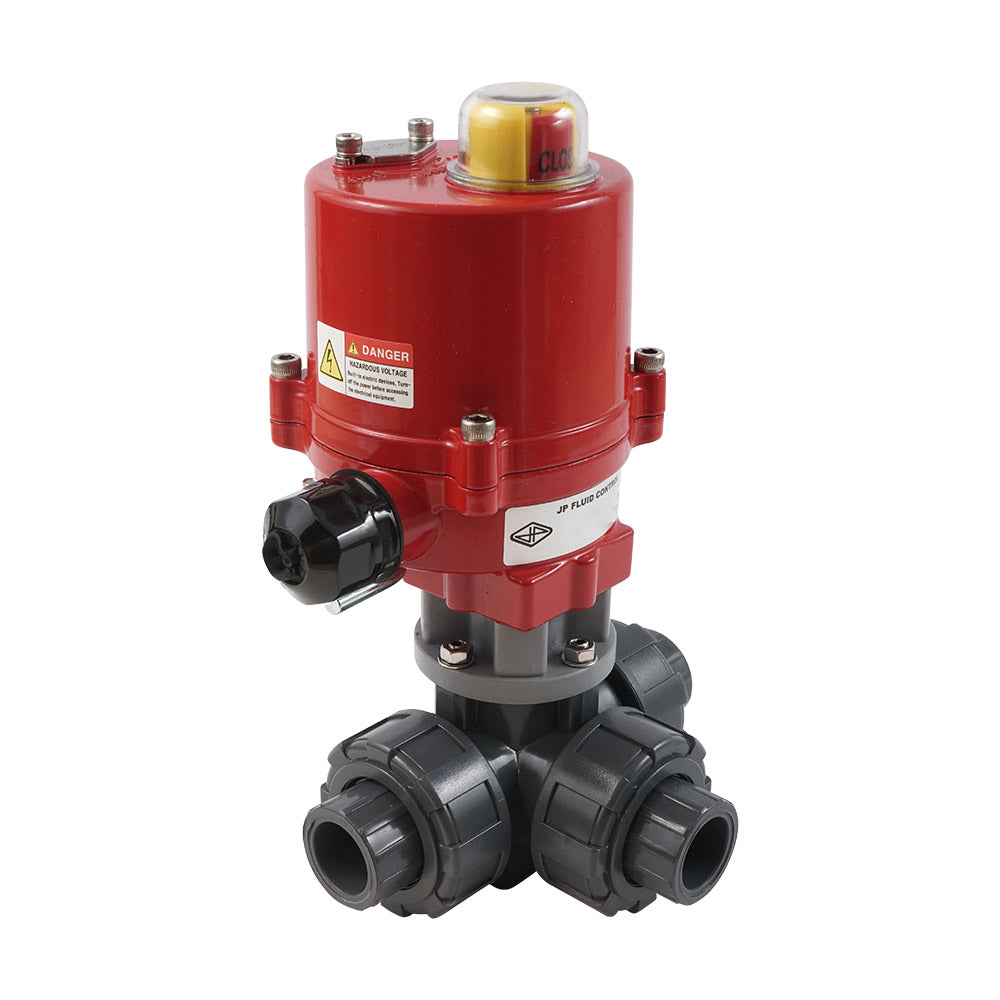

G1'' Vanne A Bille électrique PVC 3 Voies Perçage En T 12 V CA/CC PTFE/EPDM

Cette vanne a bille électrique PVC 3 voies (perçage en T) robuste et économe en énergie de Tameson peut etre utilisée pour le contrôle du débit avec de l'eau contaminée ou des milieux corrosifs, tels que des solutions de chlorure (eau de mer ou piscines). La vanne possede des raccords femelles G 1 pouce. Il s'agit du BSPP (British Standard Pipe Parallel). Le corps de vanne et la bille sont fabriqués en PVC-U. Les joints sont fabriqués en PTFE/EPDM. La vanne a un alésage de 22 mm, avec une valeur Kv de 12 m³/h (Cv = 13,87 gpm). Kv exprime le débit d'eau en m³/h pour une chute de pression d'un bar. La vanne peut supporter une pression allant jusqu'a 10 bar a 20°C (145 psi a 68°F). Elle convient pour des températures de 0 a 60°C (32 a 140°F).

L'actionneur convient a la fois au 12 volt CC (courant continu) et au 12 volt CA 50/60Hz (courant alternatif). Grâce aux interrupteurs sur la carte de circuit, l'actionneur peut etre réglé sur CA ou CC. Le réglage par défaut en usine est le courant continu (CC). L'actionneur possede un boîtier en aluminium robuste (IP67, a condition qu'un câble approprié soit connecté) et délivre un couple maximal de 40 Nm. La vanne pivote de 0 a 90 degrés en 8 secondes. L'actionneur est équipé de deux interrupteurs de fin de course supplémentaires pour le retour de position. Les interrupteurs de fin de course sont positionnés a 0 et 90 degrés. Si nécessaire, la position angulaire des interrupteurs peut etre ajustée par l'utilisateur. Un indicateur de position mécanique sur le dessus de l'actionneur indique la position de la vanne. L'actionneur est équipé d'une commande manuelle de dérogation. Livré non assemblé, comprenant la vanne a bille (V3KJN), l'actionneur (AG-040-C) et les accessoires de montage.

Avantages :

• Temps de commutation de seulement 8 secondes
• Boîtier d'actionneur IP67 robuste
• 12V CA et CC possibles (réglé par interrupteur)
• Deux interrupteurs de fin de course supplémentaires pour le retour de position
• Commande manuelle de dérogation
• Indicateur de position visuel clair

Alésage et fonction de circuit

La bille possede un port en T. En faisant pivoter la bille de 90 degrés, vous pouvez basculer entre deux circuits ou connecter les trois tuyaux.

Dessin schématique de la fonction de circuit des vannes a perçage en T

Schéma de câblage électrique

L'actionneur fonctionne avec 12 volt CC et 12 volt CA (50/60Hz). Sur la carte de circuit imprimé se trouvent deux petits interrupteurs pour régler l'actionneur sur CA ou CC. Le réglage par défaut est CC. L'actionneur consomme 0,2A en régime nominal et 2,2A au couple maximal. L'actionneur dispose d'une commande a 3 points. Les bornes 1 et 2 sont connectées en permanence a l'alimentation. Les bornes 3 et 4 servent aux signaux de commande. La connexion de l'un de ces fils de commande ferme ou ouvre la vanne. Ne connectez jamais les bornes 3 et 4 simultanément pour éviter un court-circuit et des dommages. L'actionneur dispose de deux interrupteurs de fin de course internes qui coupent l'alimentation du moteur aux positions finales (0° et 90°), de sorte qu'aucune énergie n'est consommée lorsque la vanne est entierement ouverte ou entierement fermée. Ces interrupteurs sont réglés en usine et ne peuvent pas etre ajustés par l'utilisateur. De plus, deux interrupteurs auxiliaires permettent un retour de position externe (par ex. vers un automate ou une lampe indicatrice). La position angulaire des interrupteurs auxiliaires peut etre ajustée par l'utilisateur - les interrupteurs de coupure moteur ne peuvent pas l'etre. Connectez toujours la mise a la terre et n'utilisez pas les tuyaux comme masse.

Schéma de câblage électrique de l'actionneur AG-040-C. Avant d'utiliser le courant alternatif, les interrupteurs sur la carte de circuit imprimé doivent d'abord etre réglés.

Assemblage

Assurez-vous que la position de la bille et de l'actionneur sont correctement réglées avant l'assemblage. L'actionneur est fourni avec deux adaptateurs pour connecter l'actionneur a l'arbre de la vanne. Fixez l'actionneur a la vanne avec les boulons fournis. Il ne doit y avoir aucun jeu entre les deux brides. Utilisez notre gamme de raccords pour connecter la vanne a votre réseau de tuyauterie existant.

Remarque : Ce produit est livré en pieces séparées, mais avec les accessoires de montage nécessaires.
