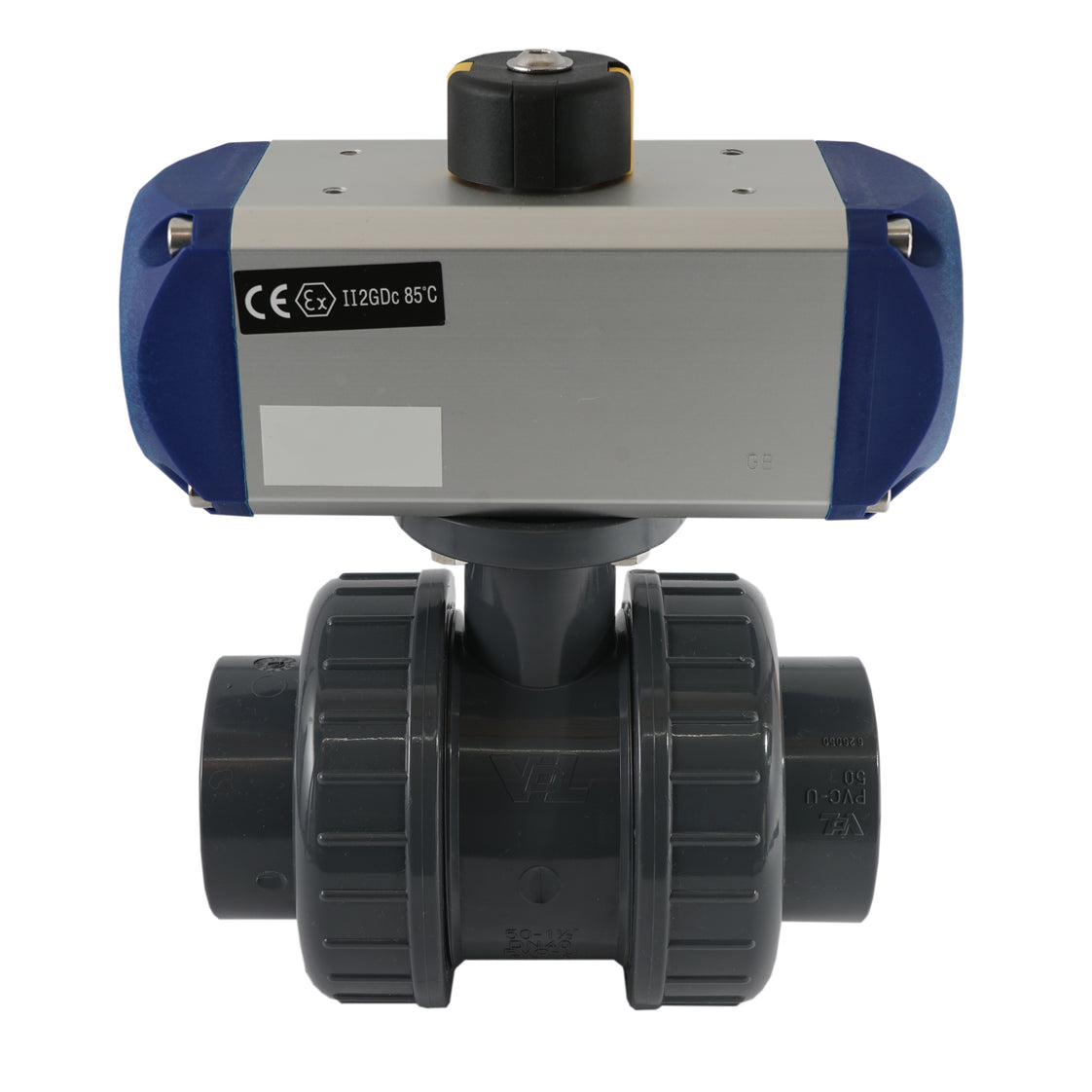

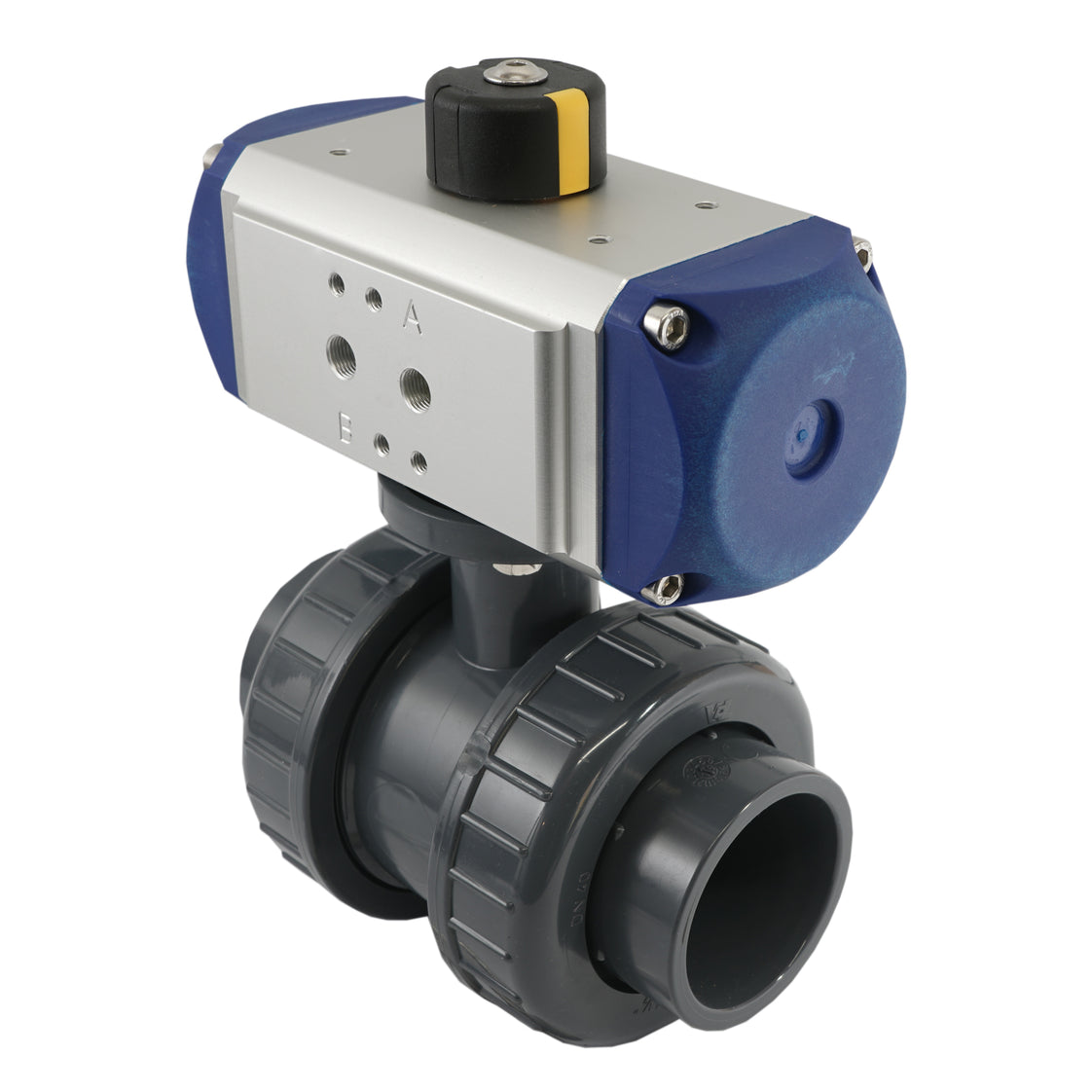

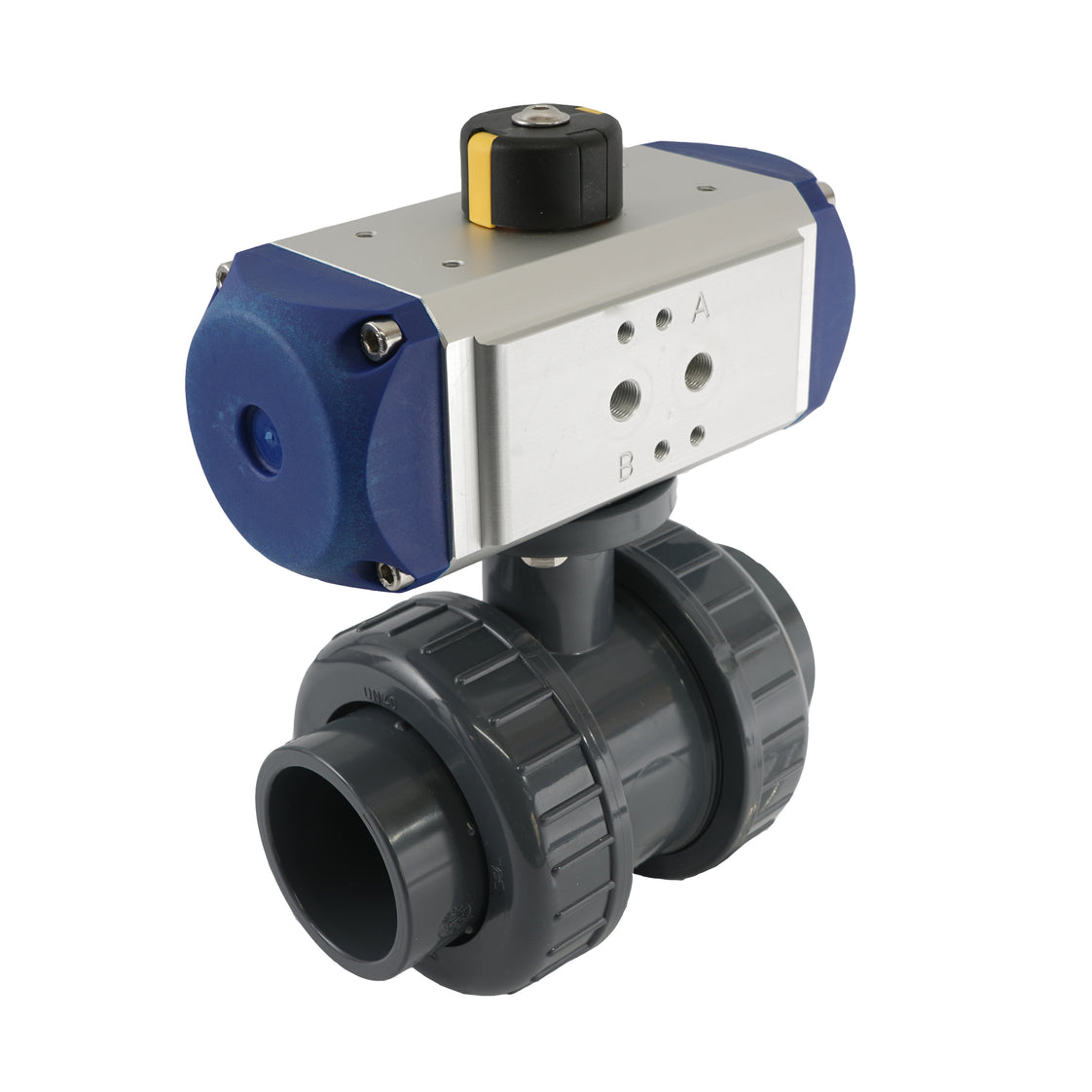

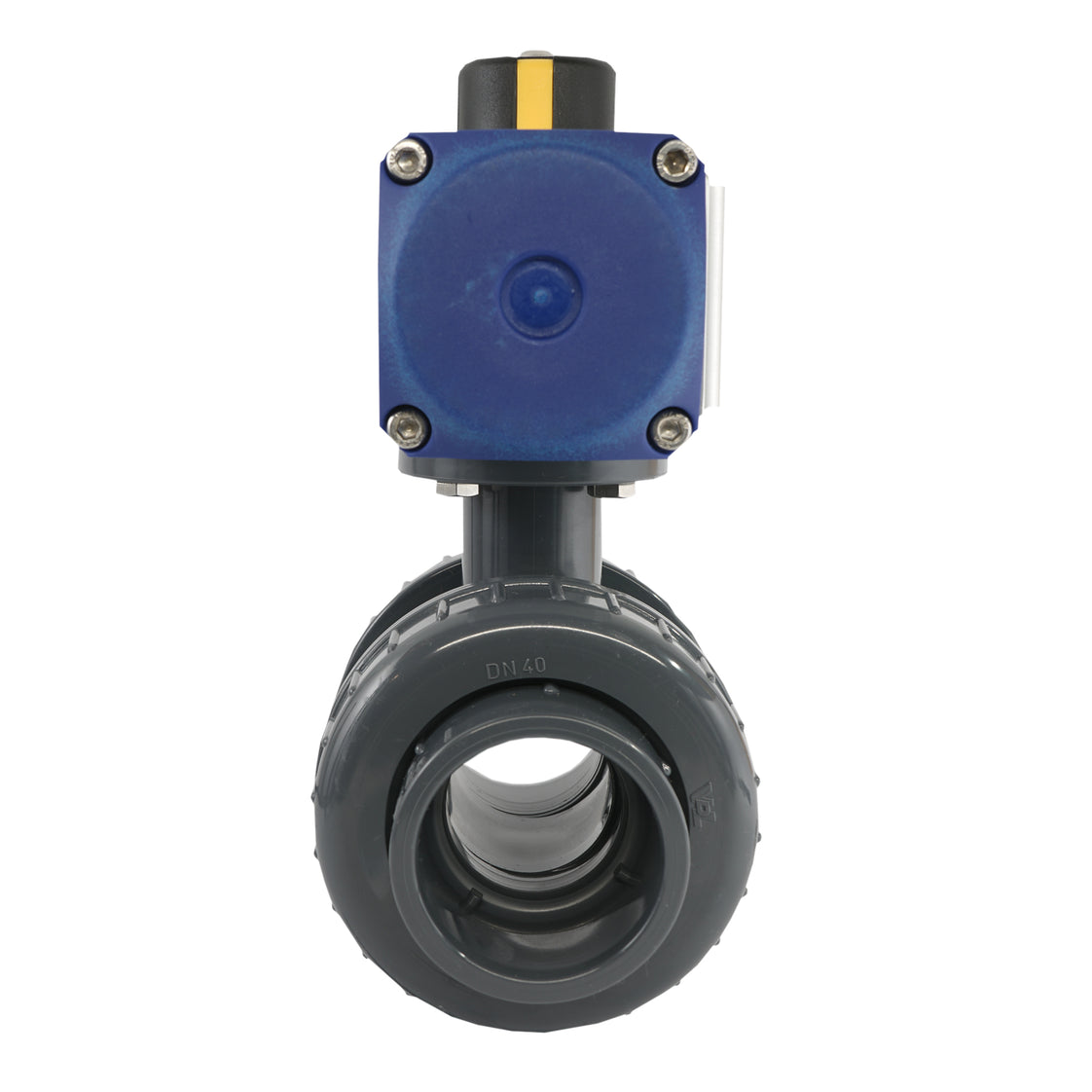

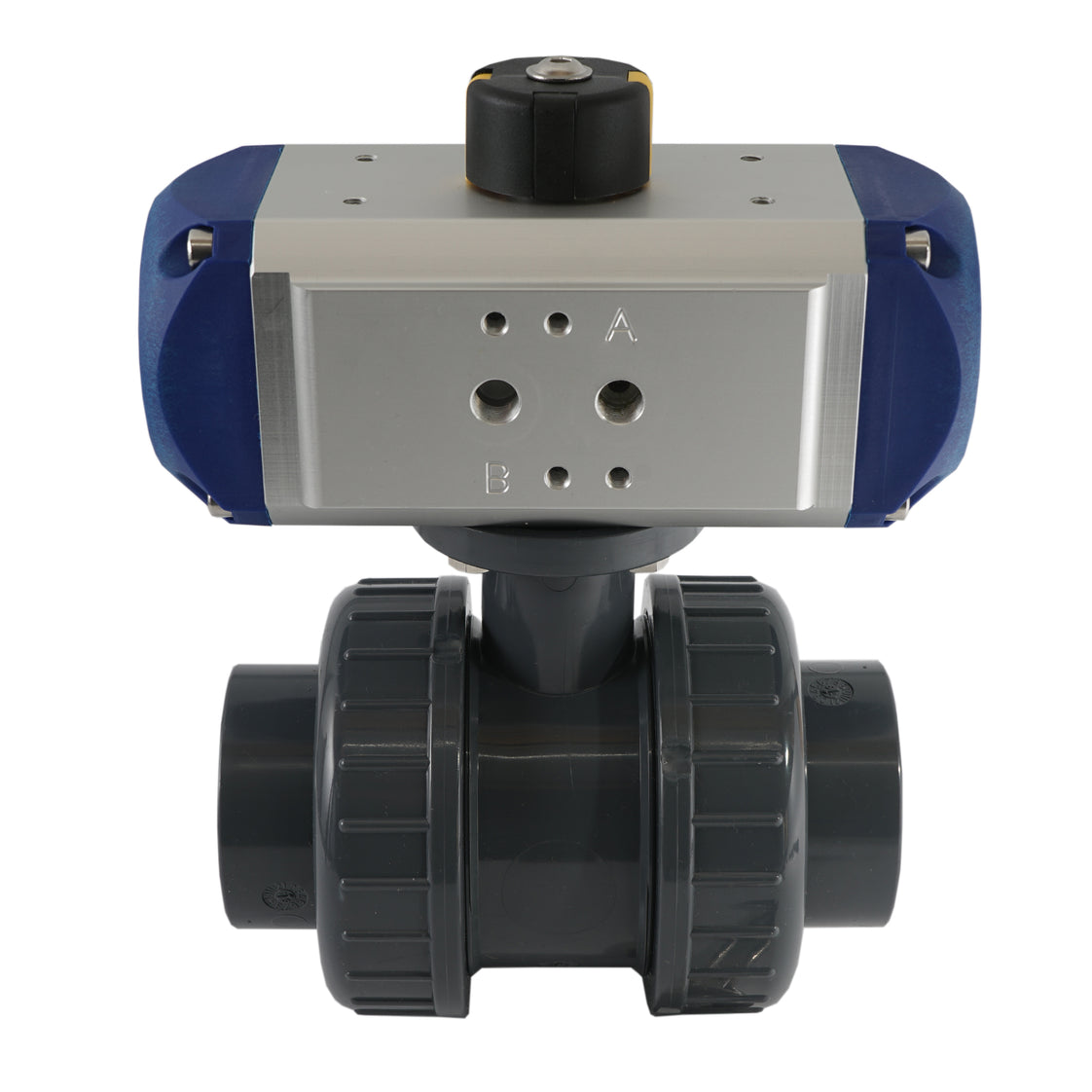

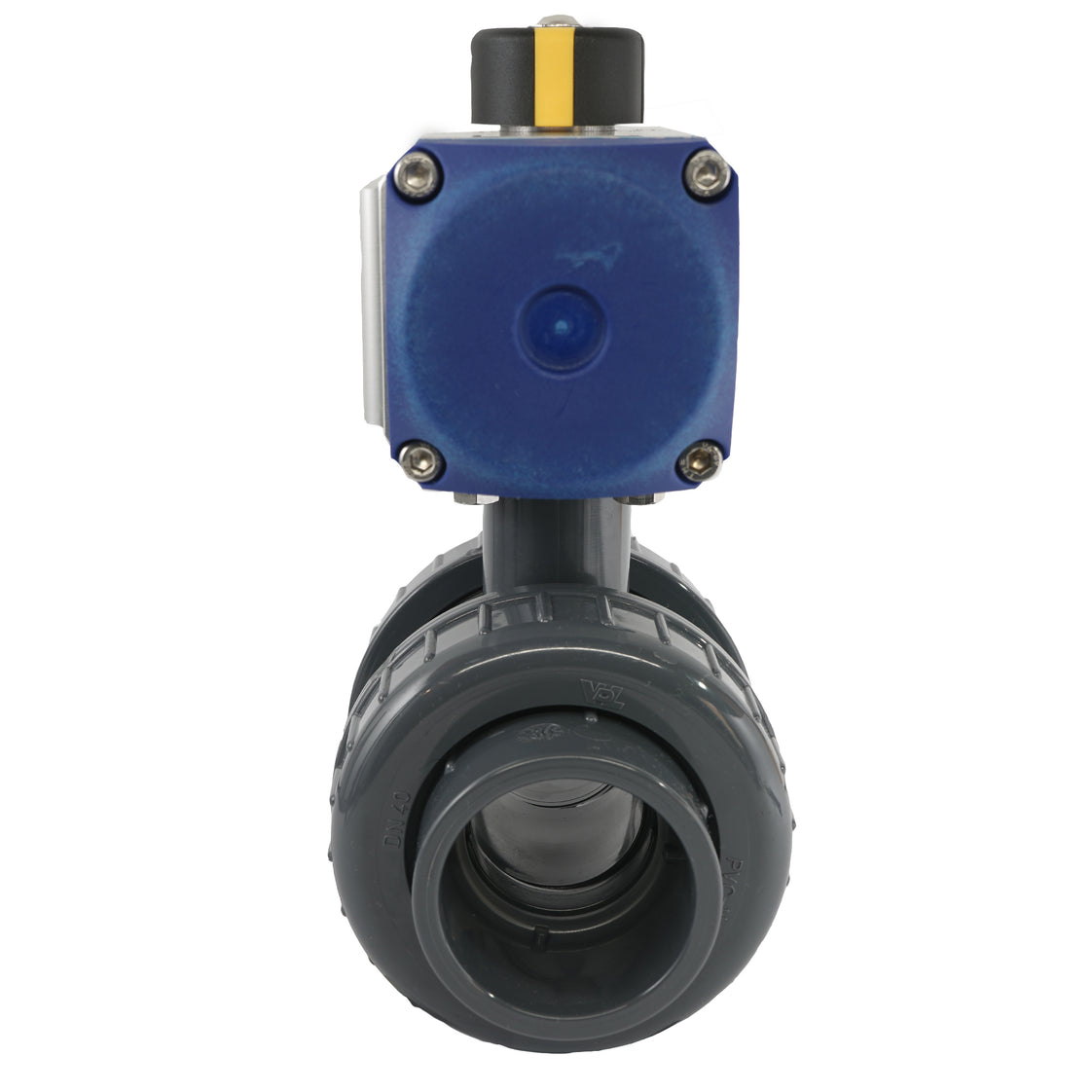

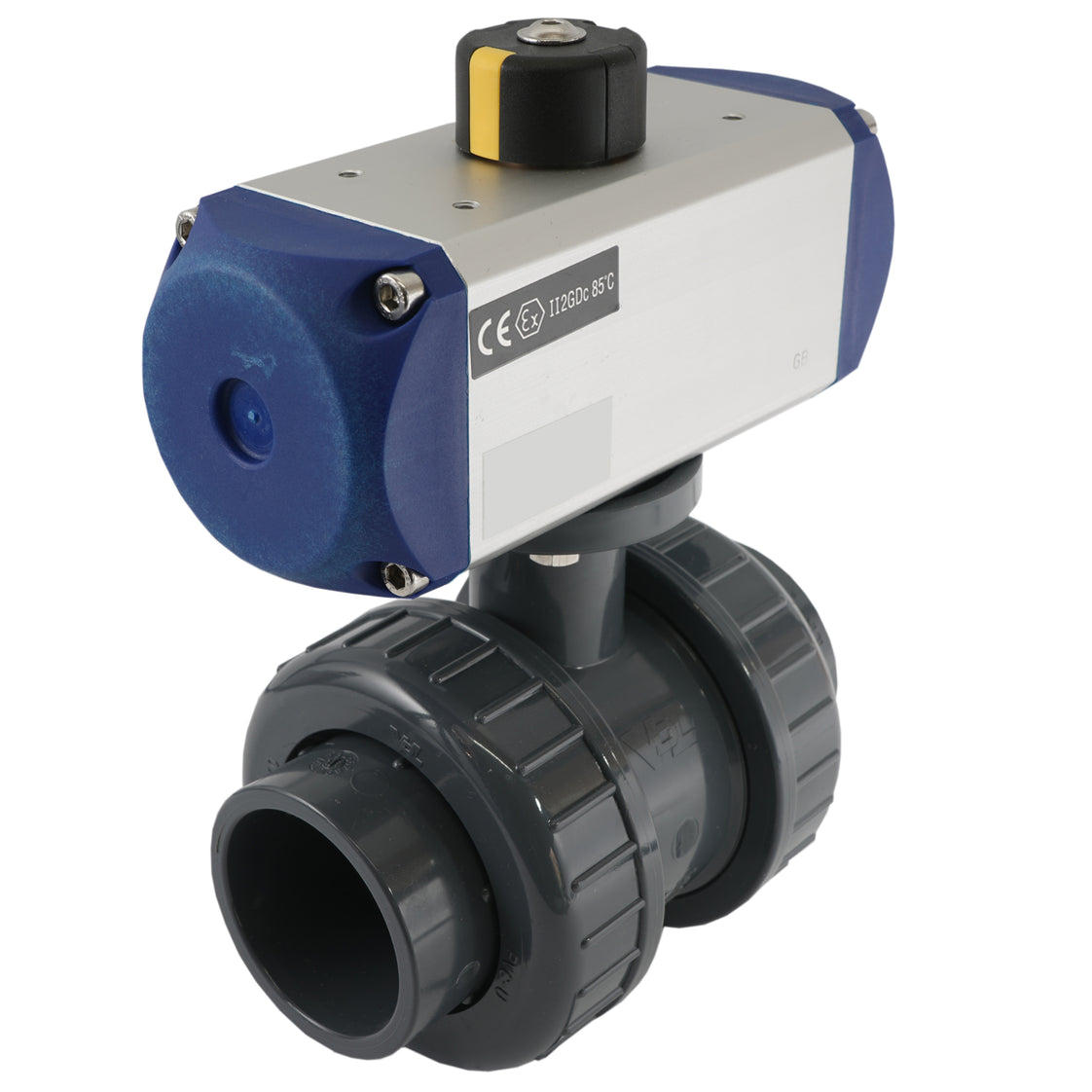

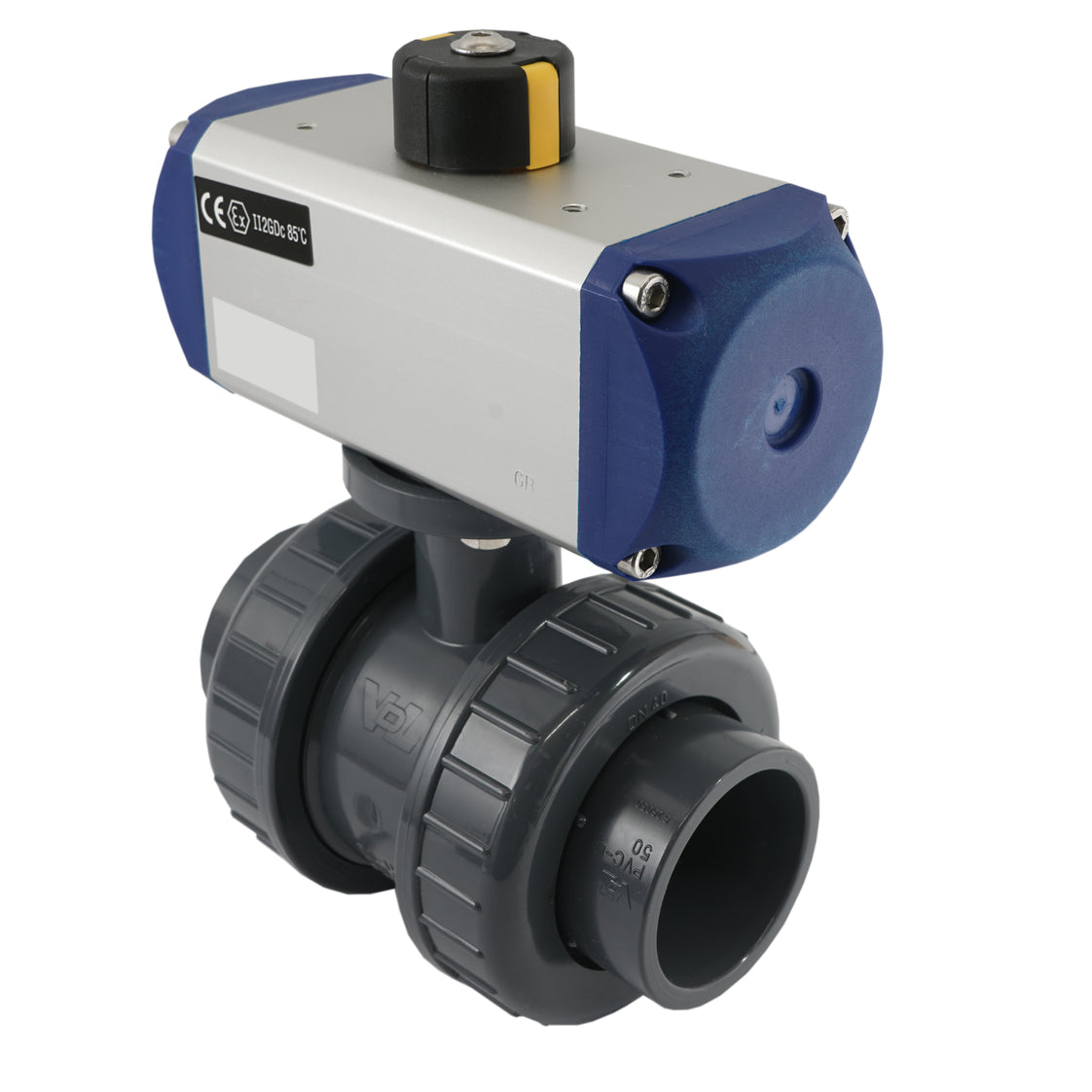

Robinet à boisseau sphérique pneumatique à 2 voies 50mm en PVC fermé par ressort - VDL

Ce robinet à boisseau sphérique 2 voies à commande pneumatique permet d'accroître l'automatisation de votre système par rapport à un robinet à commande manuelle. Le robinet à boisseau sphérique a un diamètre de 40 mm et convient aux liquides et aux gaz de 0 à 60°C. L'actionneur pneumatique est capable de créer un couple de 14,4 Nm à 8 bars, mais sa fenêtre de pression de contrôle est comprise entre 6 et 10 bars. Le robinet à boisseau sphérique est équipé de manchons collés de 50 mm pour le raccorder à la tuyauterie/au tuyau transportant le fluide et la valeur Kv est de 96 m3. L'actionneur est fermé par un ressort et fonctionne de manière fiable avec une crémaillère en aluminium. L'actionneur a un boîtier en aluminium anodisé et un couvercle en résine acétal, tandis que le robinet à tournant sphérique a un boîtier en PVC et un joint en EPDM. La pression maximale du fluide est de 16 bars. L'actionneur possède des orifices G1/8 pour l'alimentation et le retour d'air. Nous recommandons de monter une électrovanne Namur 1/4" directement sur l'actionneur pour contrôler l'alimentation en air. Veuillez noter que 1/4 fait référence à la taille Namur de la vanne, et non à la taille de l'orifice.  En outre, un boîtier de contrôle de position ou d'interrupteur de fin de course peut être monté sur le dessus de l'actionneur conformément à la norme VDI/VDE 3845. L'actionneur est monté sur le robinet à tournant sphérique via la bride ISO 5211 F05 (14 mm). L'assemblage est certifié ATEX (EX II 2GD c) et peut donc être utilisé dans des environnements potentiellement explosifs. Marque premium VDL.

Pour :

• Possibilité de monter directement une électrovanne Namur pour réduire le nombre de raccords et de tuyaux.
• L'indicateur mécanique situé sur le dessus indique la position de la vanne.
• Certifié ATEX (EX II 2GD c) pour les environnements explosifs.
• Coût d'investissement inférieur à celui d'une version électrique.
• Ouverture/fermeture rapide
• Le simple effet permet d'économiser l'air comprimé et le robinet revient à sa position initiale en cas de perte d'air ou d'électricité.
• Peut être équipé d'un boîtier de fin de course.

Cons :

• Les actionneurs à simple effet offrent moins de contrôle que les actionneurs à double effet.
• Il nécessite un système d'air comprimé et une électrovanne pour contrôler l'alimentation en air.
• La consommation d'énergie est plus élevée que celle des actionneurs électriques, mais l'investissement initial est plus faible.

Série VDL

Vannes à bille VDL

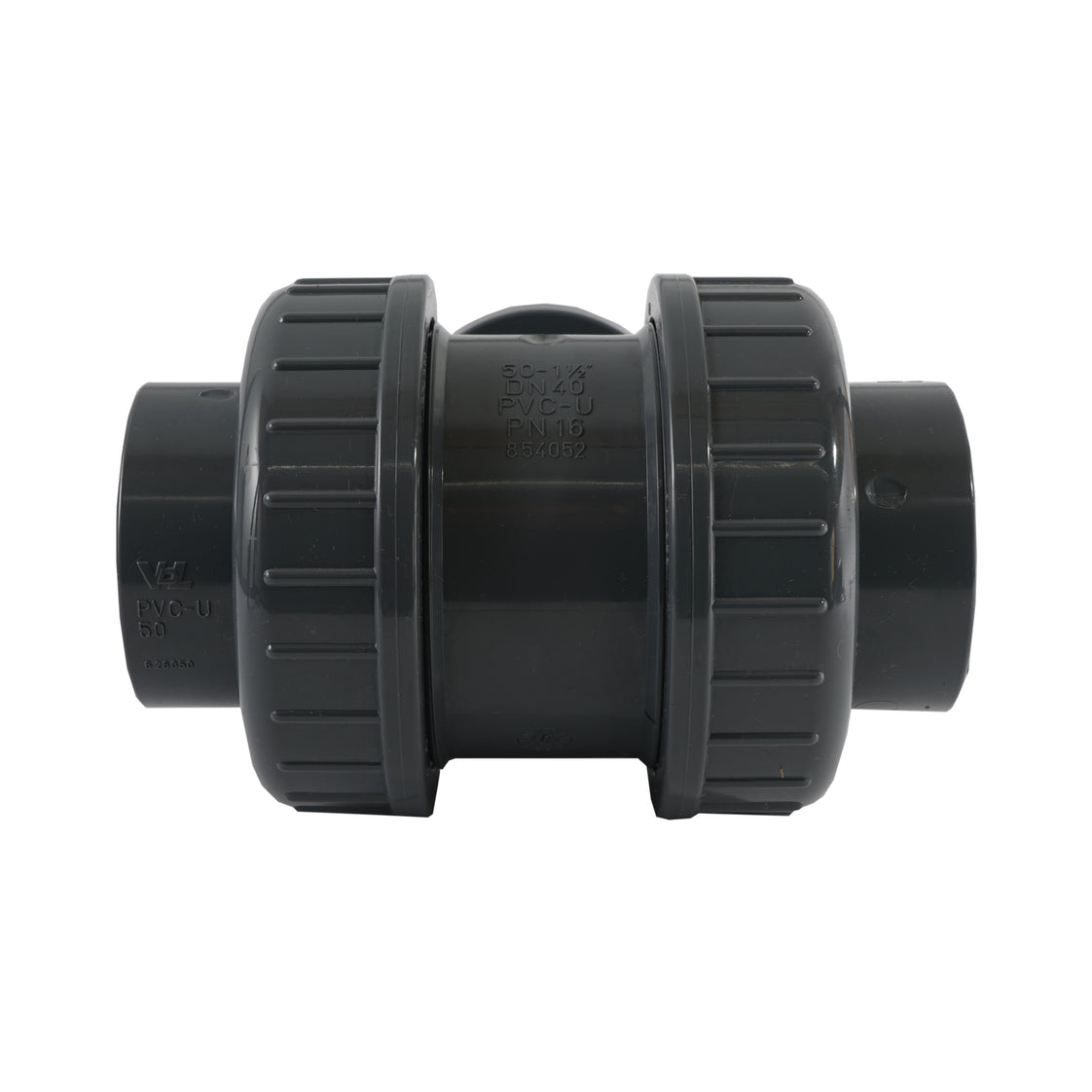

Les robinets à tournant sphérique de la série VDL sont des robinets à tournant sphérique à deux voies fiables, dotés d'un boîtier en PVC. Le boisseau est également en PVC et les sièges de vanne sont en EPDM. La vanne est adaptée à divers milieux, tels que l'eau de mer, la plupart des acides et des bases, et les solvants organiques jusqu'à 16 bars. Convient pour des températures comprises entre 0 et 60 degrés Celsius et disponible dans les tailles 32 mm à 63 mm. Les robinets à tournant sphérique de cette série sont tous équipés d'une bride supérieure ISO 5211 (F05, carré de 14 mm) qui permet le montage d'un actionneur.

PAL

Les actionneurs pneumatiques quart de tour PAL vous permettent de contrôler des vannes à boule ou des vannes papillon avec de l'air comprimé. Ils offrent une solution fiable et robuste pour automatiser des vannes de grande taille à un coût d'investissement inférieur à celui des actionneurs électriques. Ils sont montés sur des vannes quart de tour avec une bride supérieure ISO 5211 (de F03 à F12). Avec 8 tailles de corps différentes, ils génèrent une plage de couple allant de 9,92 Nm à 901,8 Nm à 8 bars. Conçus avec une crémaillère et un pignon en aluminium fiables, ils peuvent être à simple effet (ouverture ou fermeture par ressort) ou à double effet pour un meilleur contrôle. Ces actionneurs sont durables avec un boîtier en aluminium anodisé et un couvercle en résine acétal (tailles 1-6) ou en aluminium (tailles 12-130). La plage de température standard est de -20°C à 80°C avec un joint NBR, mais un joint FKM est disponible en option pour une température maximale accrue de 120°C (tailles 1-6) ou 150°C (tailles 12-130). Toutes les vannes ont une interface Namur 1/4" conforme à la norme VDI/VDE 3845 avec un filetage G 1/8" ou G 1/4". L'actionneur est adapté aux environnements explosifs grâce à la certification ATEX (EX II 2GD c).

Pièces de rechange

Robinet à boisseau sphérique : 6P14P050

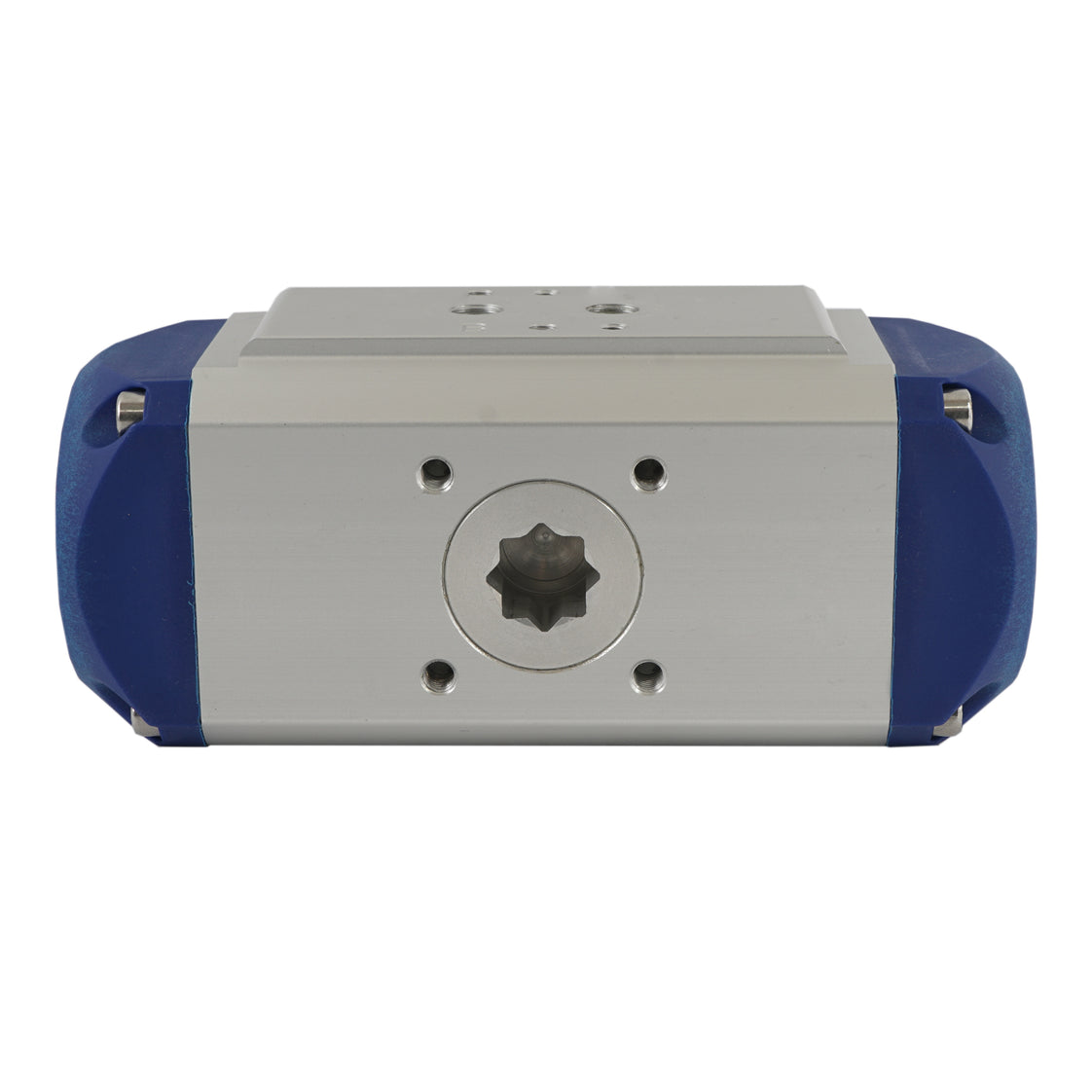

Actionneur : PALC-006-05-14

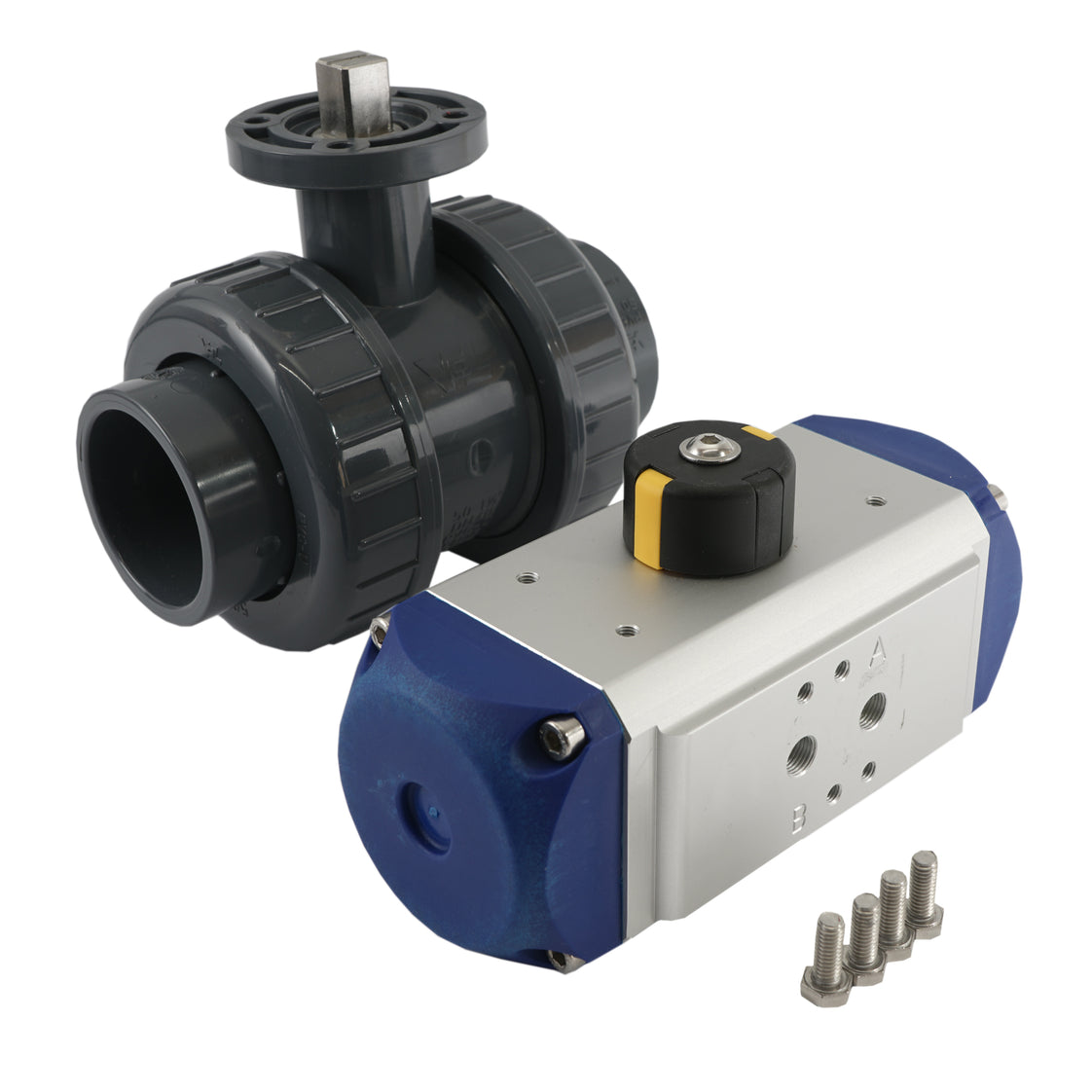

Remarque : Ce produit est livré en pièces détachées, mais avec les accessoires de montage nécessaires.
