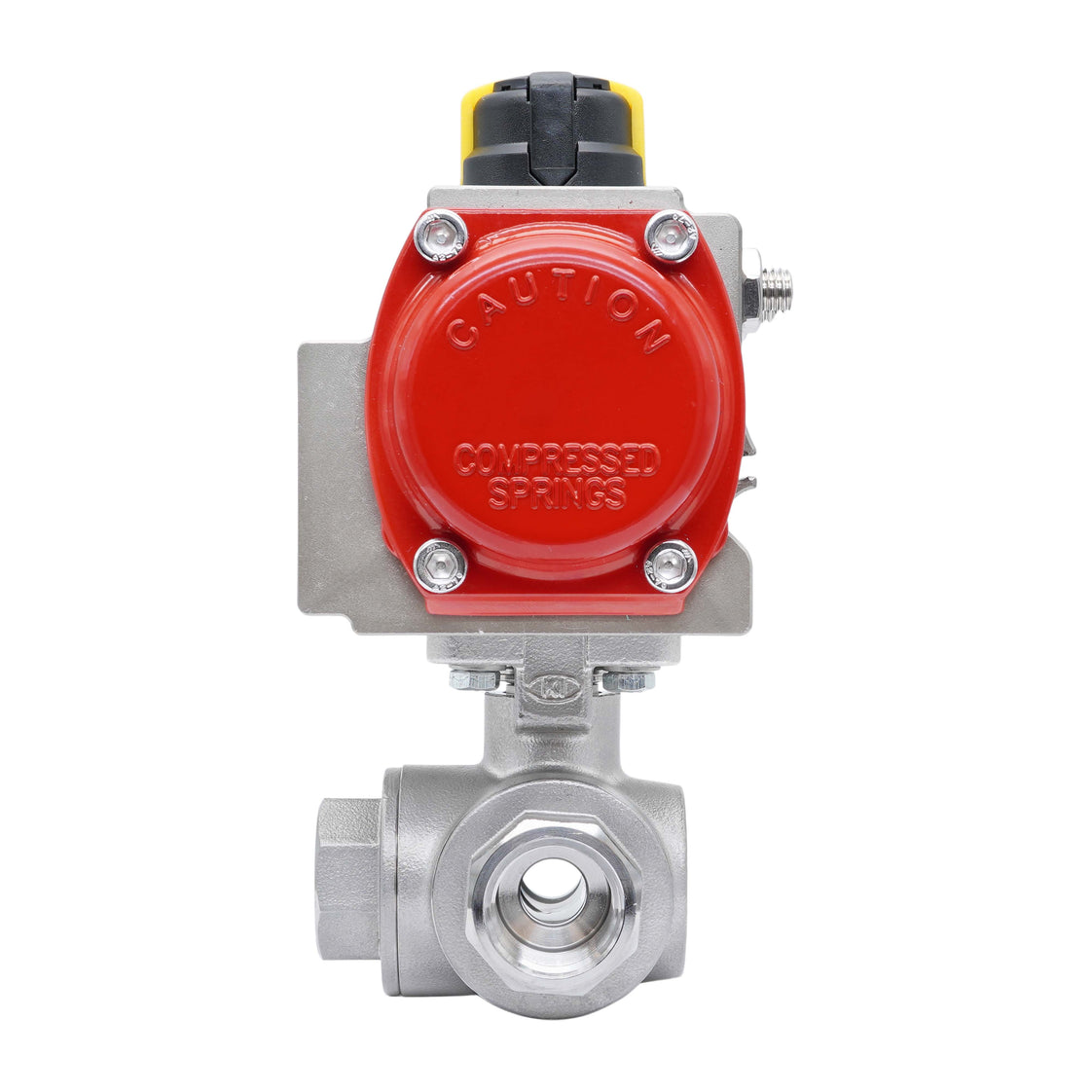

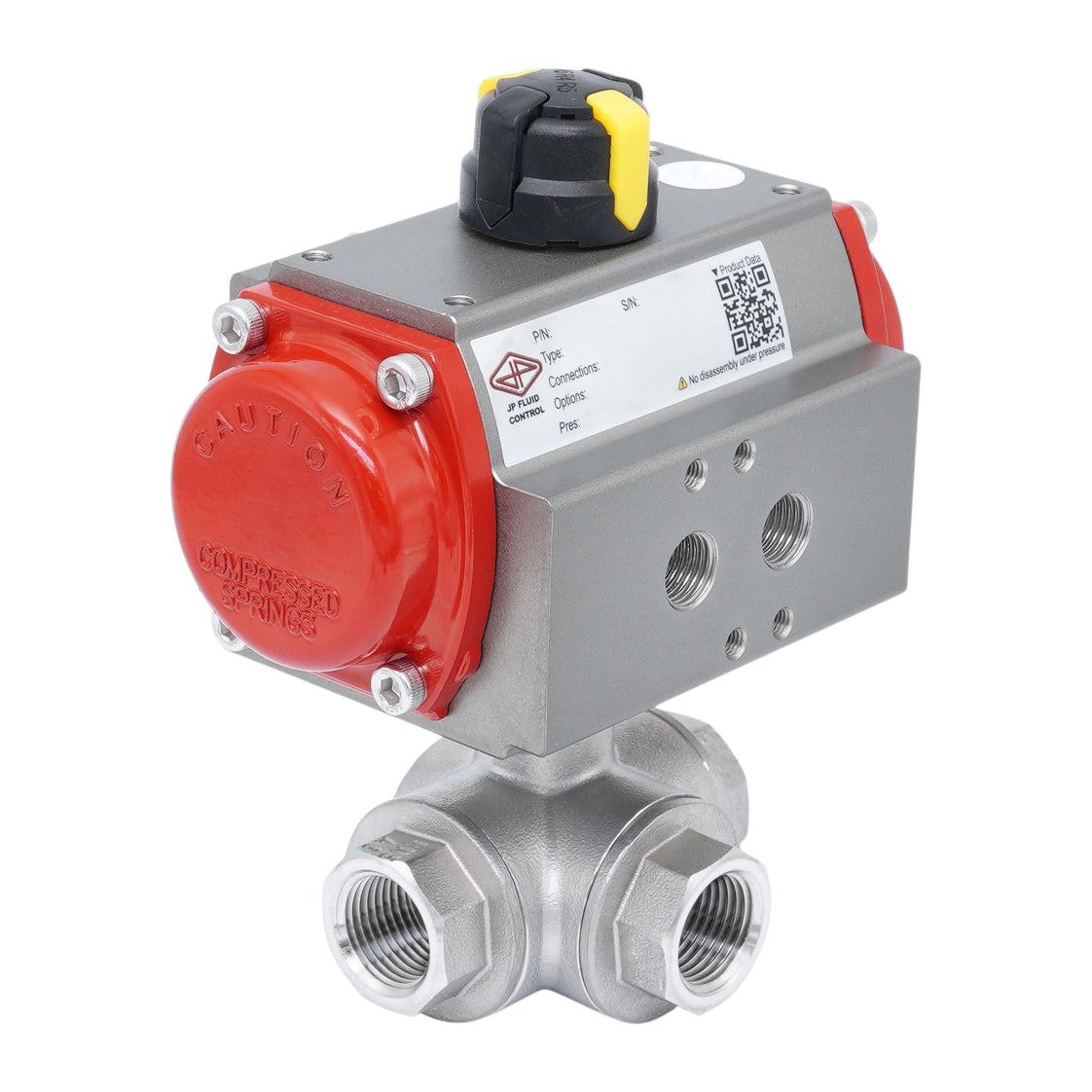

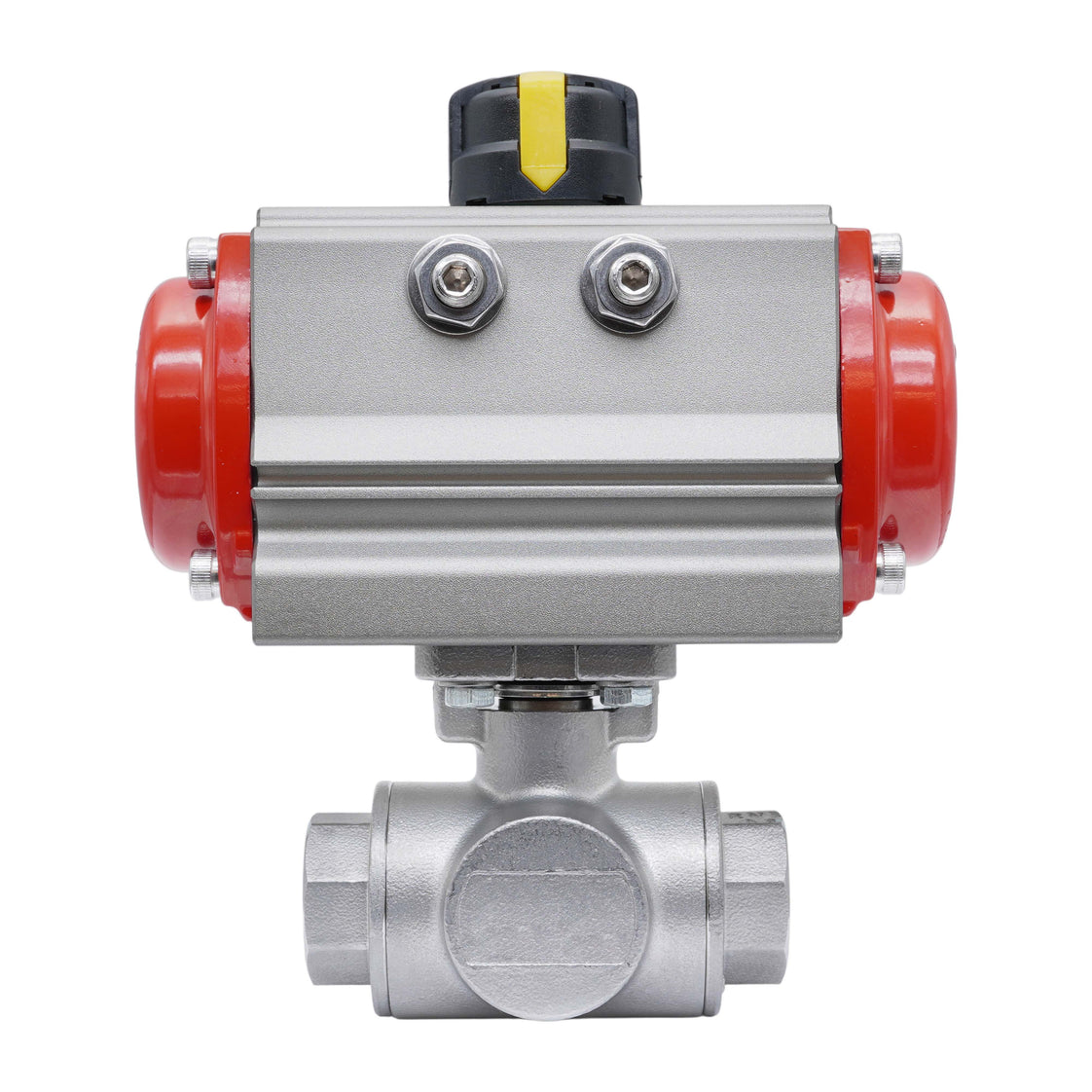

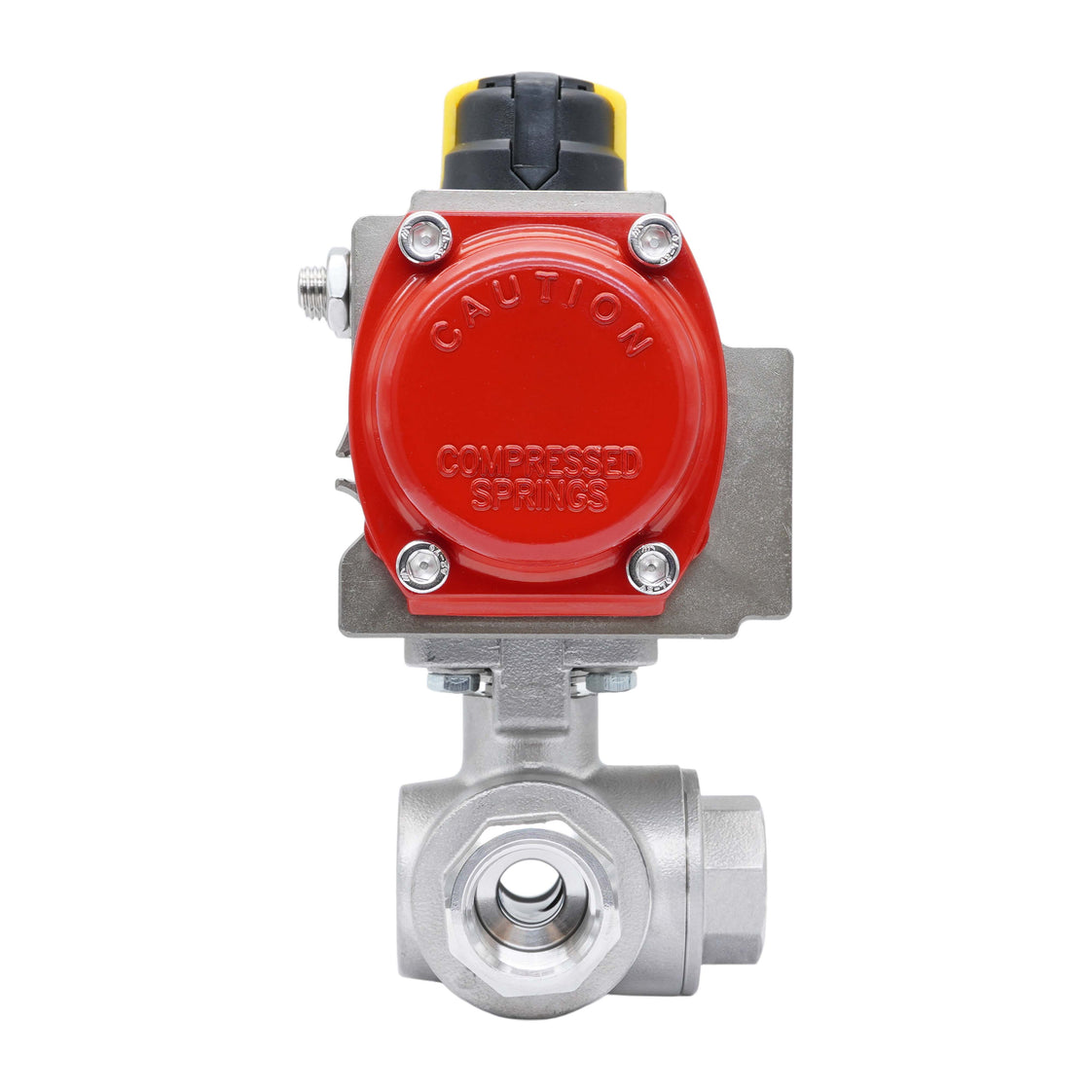

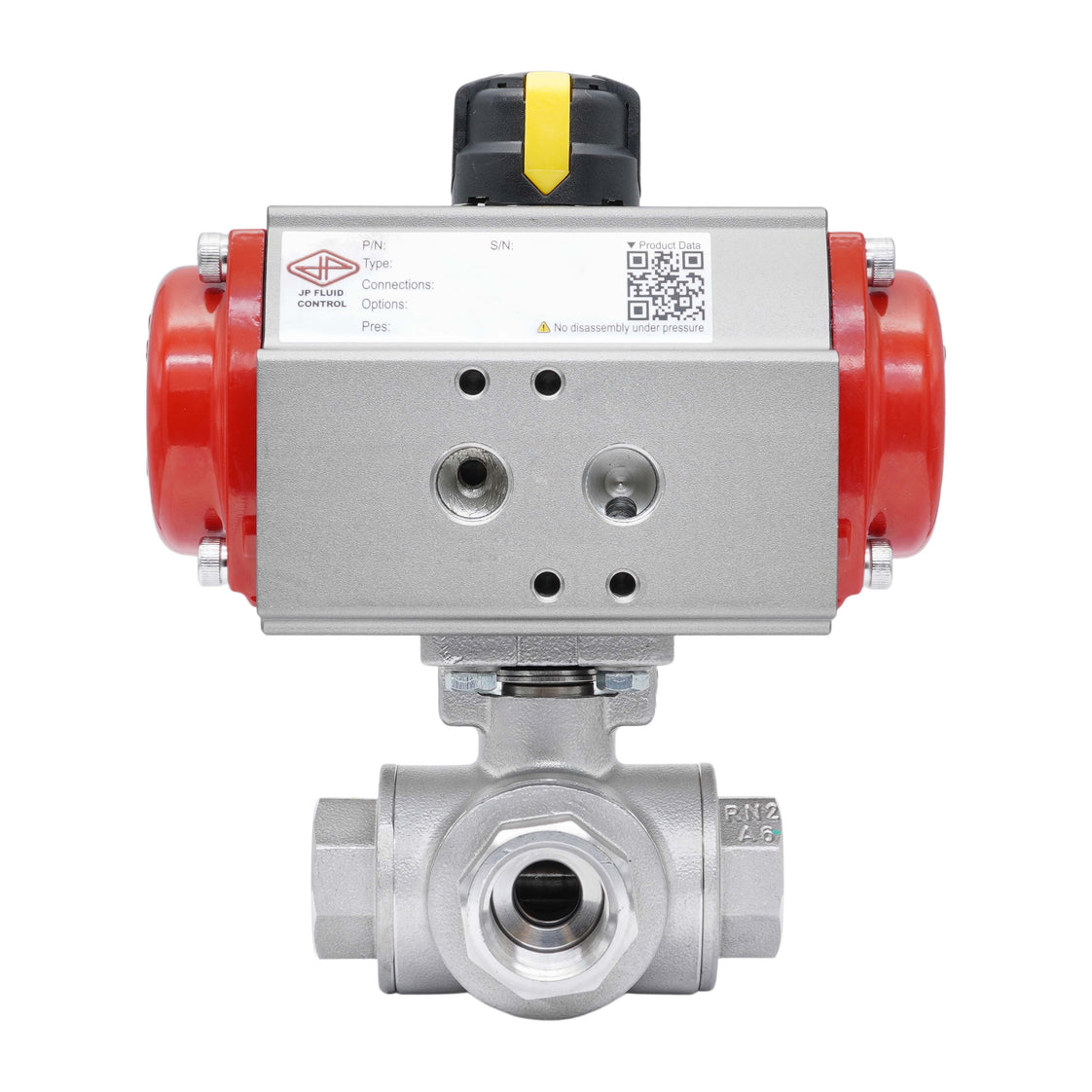

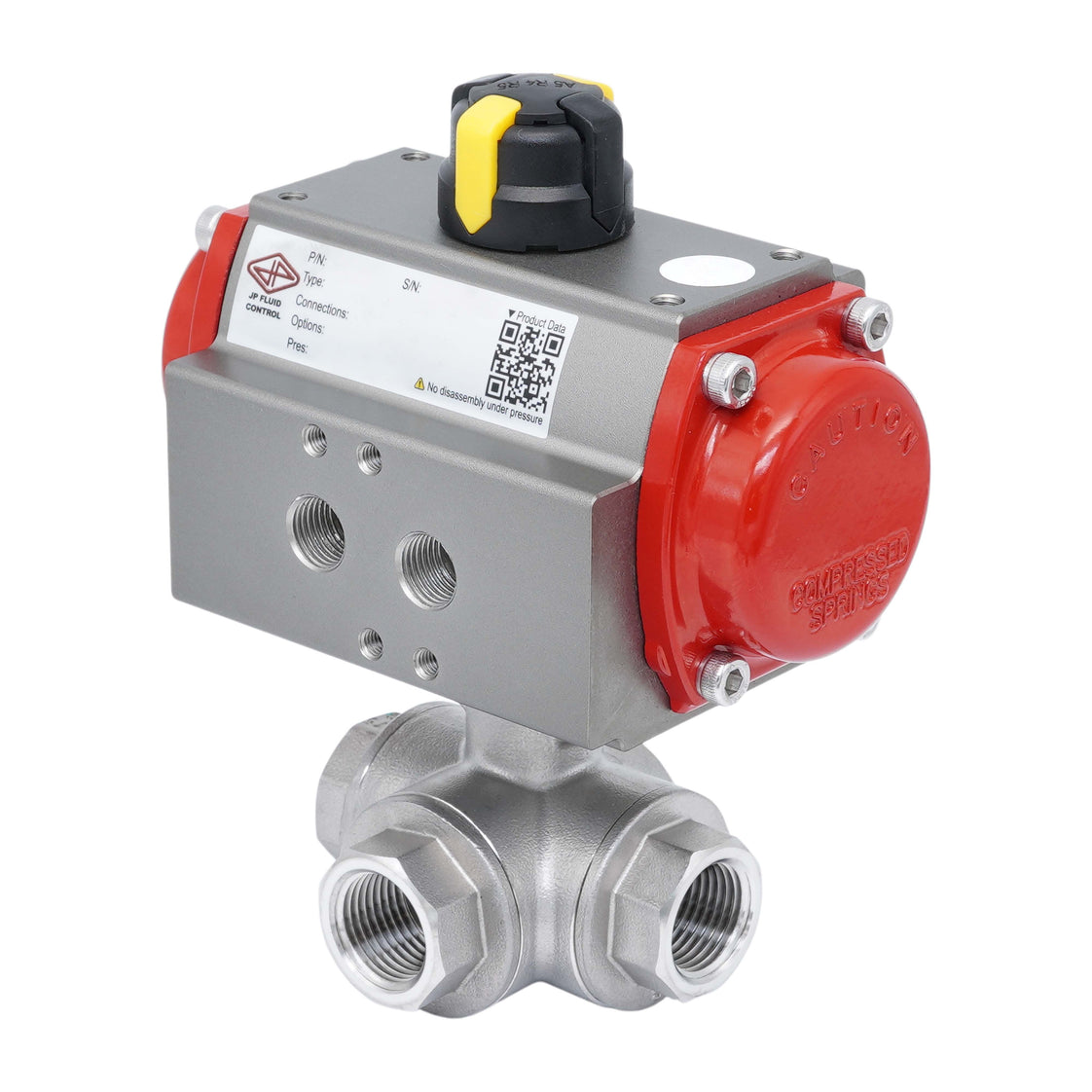

Vanne À Bille Pneumatique 3 Voies G1/2'' Perçage En T Acier Inoxydable Ouverture Par Ressort
Avis : Ce produit est discontinué, une possible alternative est V3JWQ
Cette vanne à bille 3 voies est actionnée pneumatiquement, avec un alésage de 12 mm et des connexions filetées G1/2 pouces. Elle est adaptée pour des températures moyennes de -20 à 180°C (-4 à 356°F) et des pressions allant jusqu'à 63 bar (914 psi). La valeur Kv est de 6,5 m³/h (Cv=8). Kv exprime le débit d'eau en m³/h à une perte de pression d'un bar.
La plage d'entrée pneumatique est de 3 à 8 bar (43 à 116 psi). Le corps de la vanne est en acier inoxydable avec un joint en PTFE, ce qui la rend adaptée à divers médias agressifs et corrosifs.
L'actionneur dispose d'un mécanisme robuste à crémaillère et pignon, à ouverture par ressort, avec un corps en aluminium durci anodisé de 35 microns. Il est compatible avec les vannes ISO 5211 F03/F05/F07 et comprend des ports d'air BSPP pour l'alimentation et le retour d'air. De plus, il dispose d'une interface Namur de 1/4 pouce pour les vannes solénoïdes et d'une interface de 80 x 30 mm pour les boîtiers de fin de course VDI/VDE 3845. Livré non assemblé, y compris la vanne à bille (BL3SAT-012), l'actionneur (V3JMB/PR03B) et les accessoires de montage.
Avis : Ce produit est discontinué, une possible alternative est V3JWQ
Description
Cette vanne à bille 3 voies est actionnée pneumatiquement, avec un alésage de 12 mm et des connexions filetées G1/2 pouces. Elle est adaptée pour des températures moyennes de -20 à 180°C (-4 à 356°F) et des pressions allant jusqu'à 63 bar (914 psi). La valeur Kv est de 6,5 m³/h (Cv=8). Kv exprime le débit d'eau en m³/h à une perte de pression d'un bar.
La plage d'entrée pneumatique est de 3 à 8 bar (43 à 116 psi). Le corps de la vanne est en acier inoxydable avec un joint en PTFE, ce qui la rend adaptée à divers médias agressifs et corrosifs.
L'actionneur dispose d'un mécanisme robuste à crémaillère et pignon, à ouverture par ressort, avec un corps en aluminium durci anodisé de 35 microns. Il est compatible avec les vannes ISO 5211 F03/F05/F07 et comprend des ports d'air BSPP pour l'alimentation et le retour d'air. De plus, il dispose d'une interface Namur de 1/4 pouce pour les vannes solénoïdes et d'une interface de 80 x 30 mm pour les boîtiers de fin de course VDI/VDE 3845. Livré non assemblé, y compris la vanne à bille (BL3SAT-012), l'actionneur (V3JMB/PR03B) et les accessoires de montage.
Avantages :
- Montage direct d'une vanne solénoïde Namur 1/4 possible
- Peut être équipé d'un boîtier de fin de course (VDI/VDE 3845 80 x 30)
- Ouverture/fermeture rapide
- Indicateur mécanique clair en haut montrant la position de la vanne
- Garanti 500 000+ cycles pour l'actionneur pneumatique
- Adapté aux médias agressifs grâce à des matériaux de haute qualité
- La vanne à bille a une conception en 3 pièces permettant un nettoyage approfondi
- Adapté pour le vide rugueux
Inconvénients :
- Pas de certificat ATEX ou SIL
