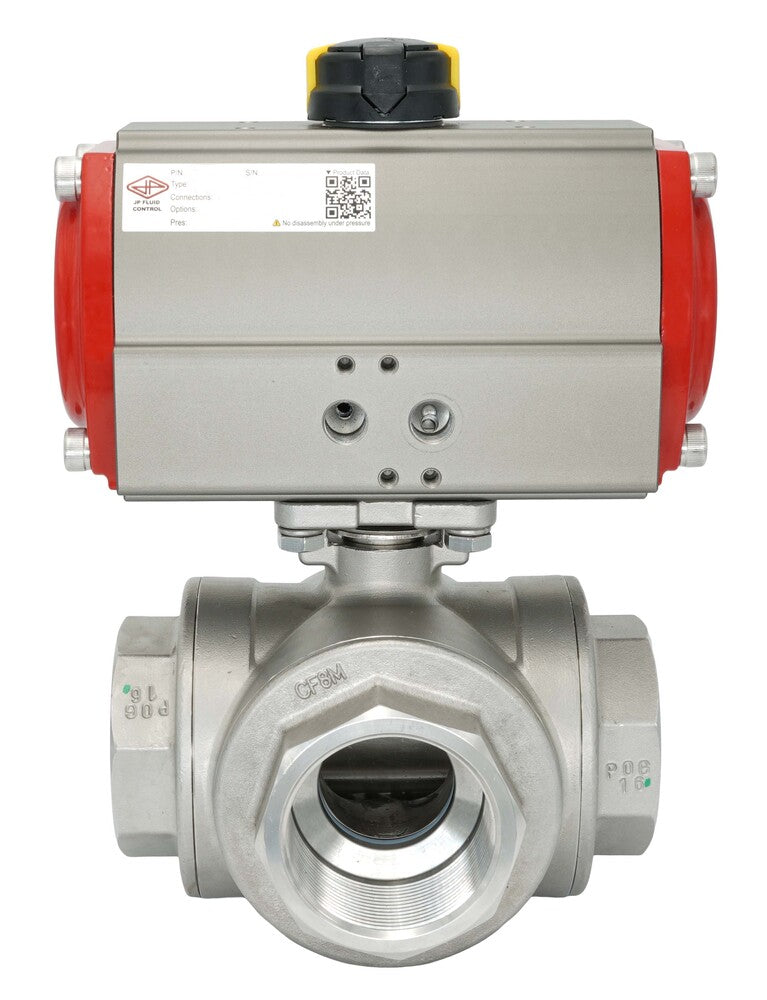

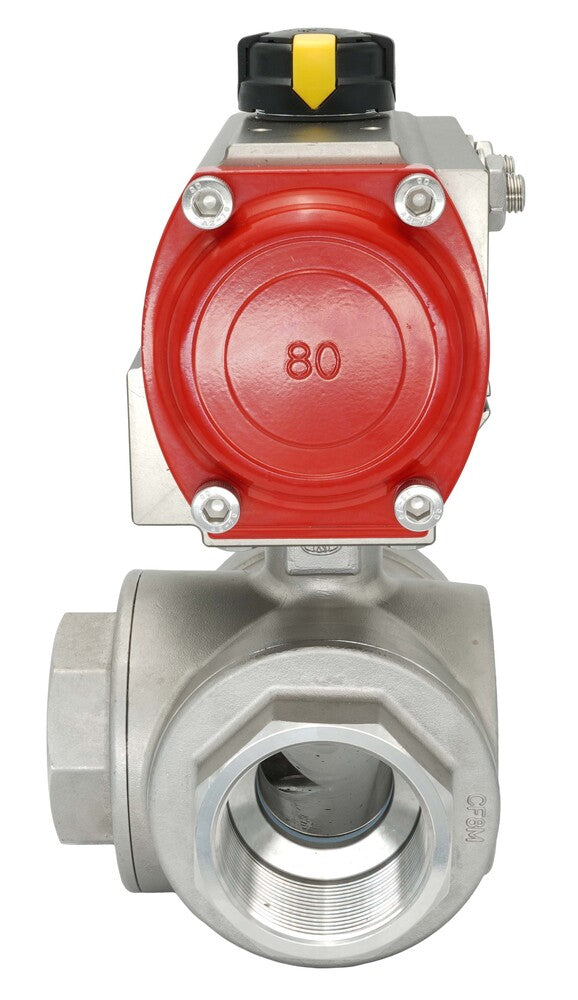

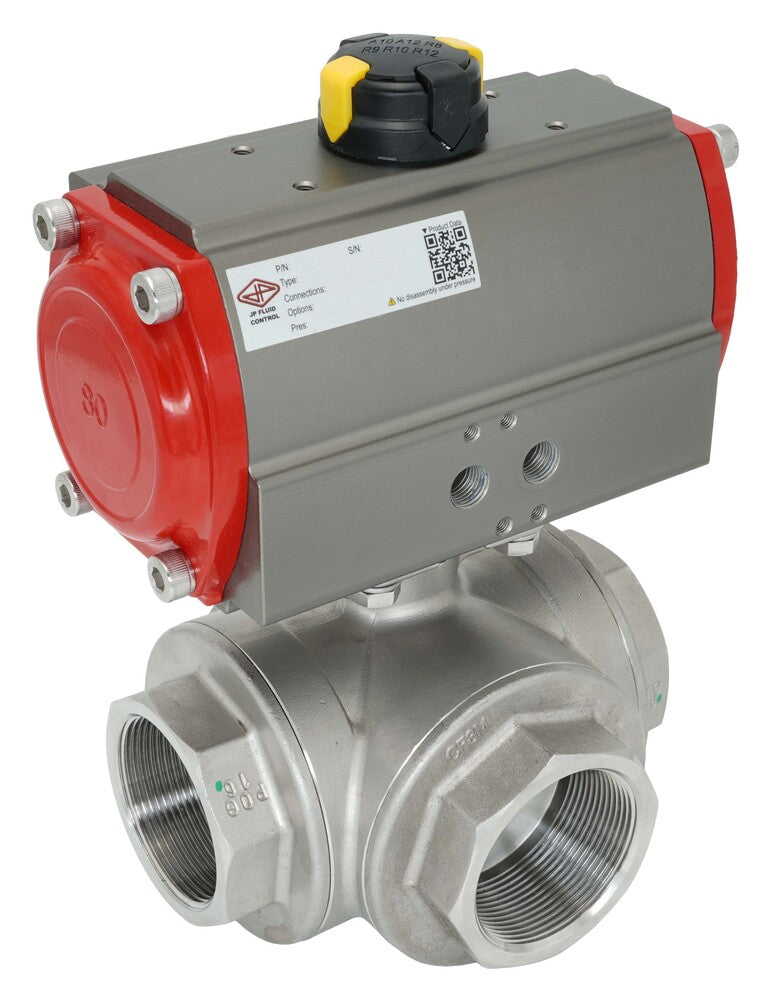

Vanne À Bille Pneumatique 3 Voies G1 1/4'' Perçage En T Laiton Fermeture Par Ressort
Cette vanne à bille 3 voies est actionnée pneumatiquement, avec un alésage de 25 mm et des connexions filetées G1 1/4 pouce. Elle est adaptée pour des températures moyennes de -10 à 100°C (14 à 212°F) et des pressions allant jusqu'à 40 bar (580 psi). La valeur Kv est de 21 m³/h (Cv=24). Kv exprime le débit d'eau en m³/h à une chute de pression d'un bar.
La plage d'entrée pneumatique est de 3 à 8 bar (43 à 116 psi). Le corps de la vanne est en laiton avec un joint en PTFE, ce qui la rend adaptée pour l'eau, l'air, l'huile, le carburant, le lubrifiant et le vide.
L'actionneur dispose d'un mécanisme robuste à crémaillère et pignon, fermé par ressort, avec un corps en aluminium durci anodisé de 35 microns. Il est compatible avec les vannes ISO 5211 F05/F07 et comprend des ports d'air BSPP pour l'alimentation et le retour d'air. De plus, il dispose d'une interface Namur de 1/4 pouce pour les vannes solénoïdes et d'une interface de 80 x 30 mm pour les boîtiers de fin de course VDI/VDE 3845. Livré non assemblé, y compris la vanne à bille (BL3BAT-114), l'actionneur (V3JM2/PR04A) et les accessoires de montage.
- Prix normal
- €496,78
- Prix normal
- €413,98
Description
Cette vanne à bille 3 voies est actionnée pneumatiquement, avec un alésage de 25 mm et des connexions filetées G1 1/4 pouce. Elle est adaptée pour des températures moyennes de -10 à 100°C (14 à 212°F) et des pressions allant jusqu'à 40 bar (580 psi). La valeur Kv est de 21 m³/h (Cv=24). Kv exprime le débit d'eau en m³/h à une chute de pression d'un bar.
La plage d'entrée pneumatique est de 3 à 8 bar (43 à 116 psi). Le corps de la vanne est en laiton avec un joint en PTFE, ce qui la rend adaptée pour l'eau, l'air, l'huile, le carburant, le lubrifiant et le vide.
L'actionneur dispose d'un mécanisme robuste à crémaillère et pignon, fermé par ressort, avec un corps en aluminium durci anodisé de 35 microns. Il est compatible avec les vannes ISO 5211 F05/F07 et comprend des ports d'air BSPP pour l'alimentation et le retour d'air. De plus, il dispose d'une interface Namur de 1/4 pouce pour les vannes solénoïdes et d'une interface de 80 x 30 mm pour les boîtiers de fin de course VDI/VDE 3845. Livré non assemblé, y compris la vanne à bille (BL3BAT-114), l'actionneur (V3JM2/PR04A) et les accessoires de montage.
Avantages :
- Montage direct d'une vanne solénoïde Namur 1/4 possible
- Peut être équipé d'un boîtier de fin de course (VDI/VDE 3845 80 x 30)
- Ouverture/fermeture rapide
- Indicateur mécanique clair en haut montrant la position de la vanne
- Garantie de plus de 500 000 cycles pour l'actionneur pneumatique
- Adapté à une large gamme de liquides et de gaz non agressifs
Inconvénients :
- Pas de certificat ATEX ou SIL
