Valve à bille pneumatique G4'' 2 voies en acier inoxydable ouverte par ressort - BL2SA3
Avis: Ce produit n`est plus fabriqué

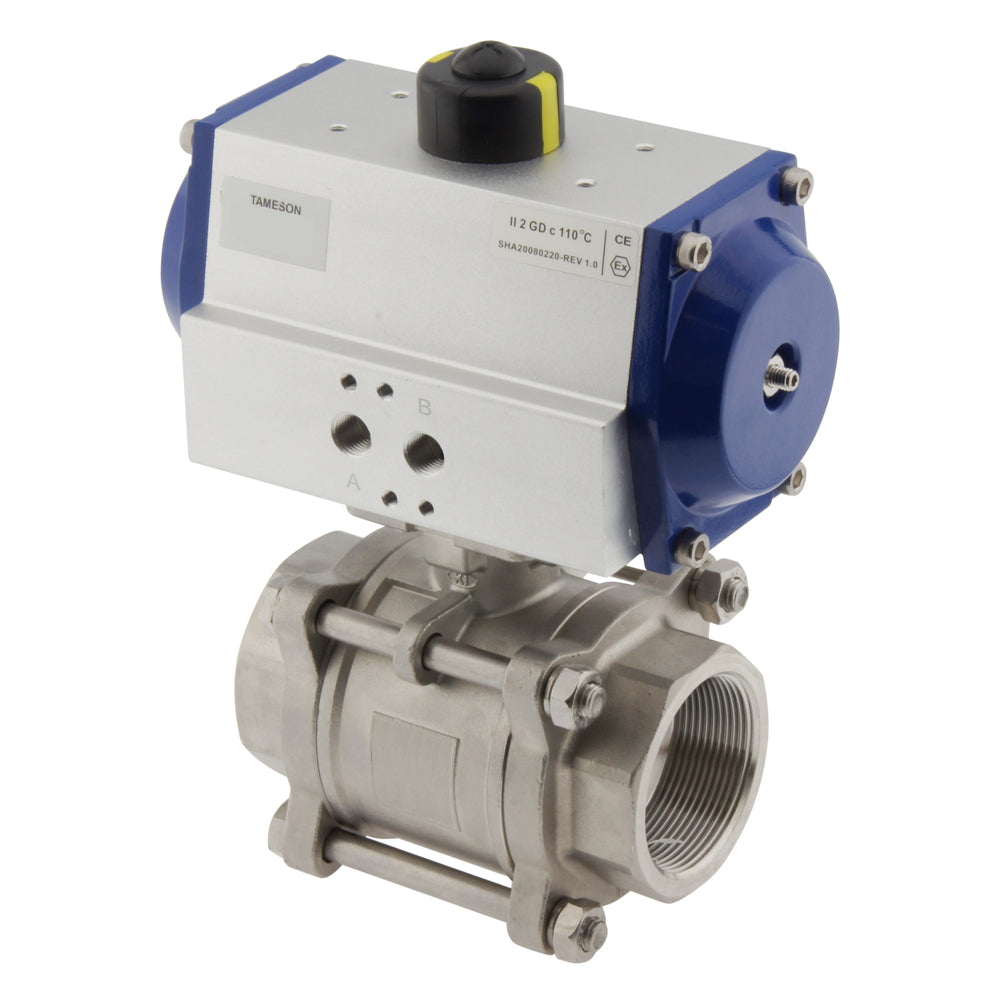

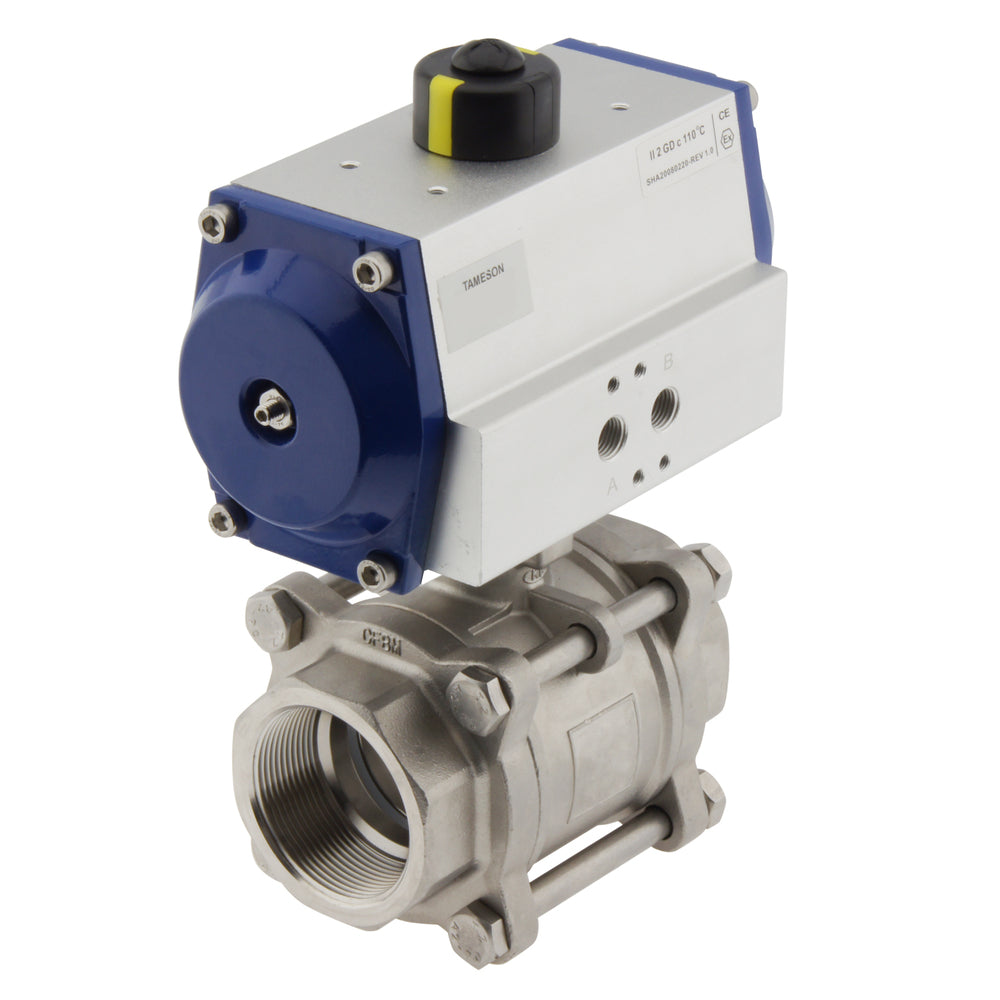

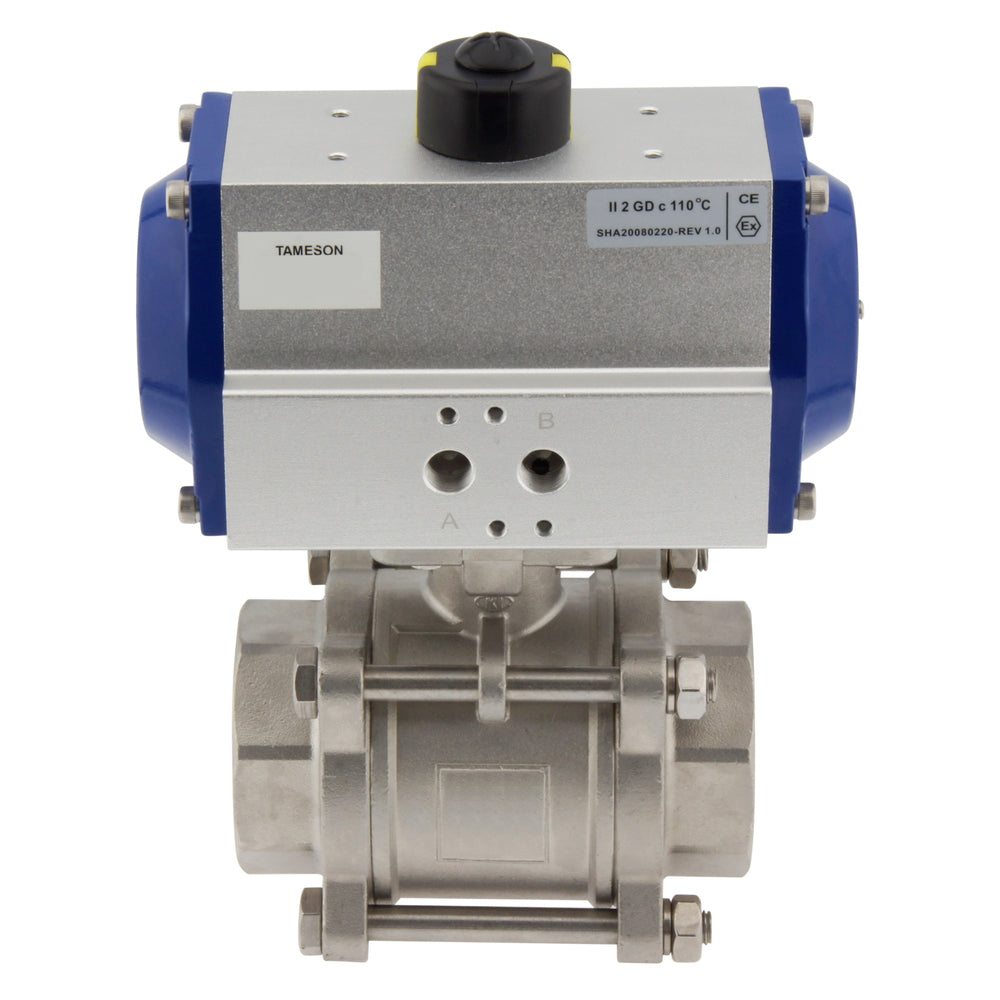

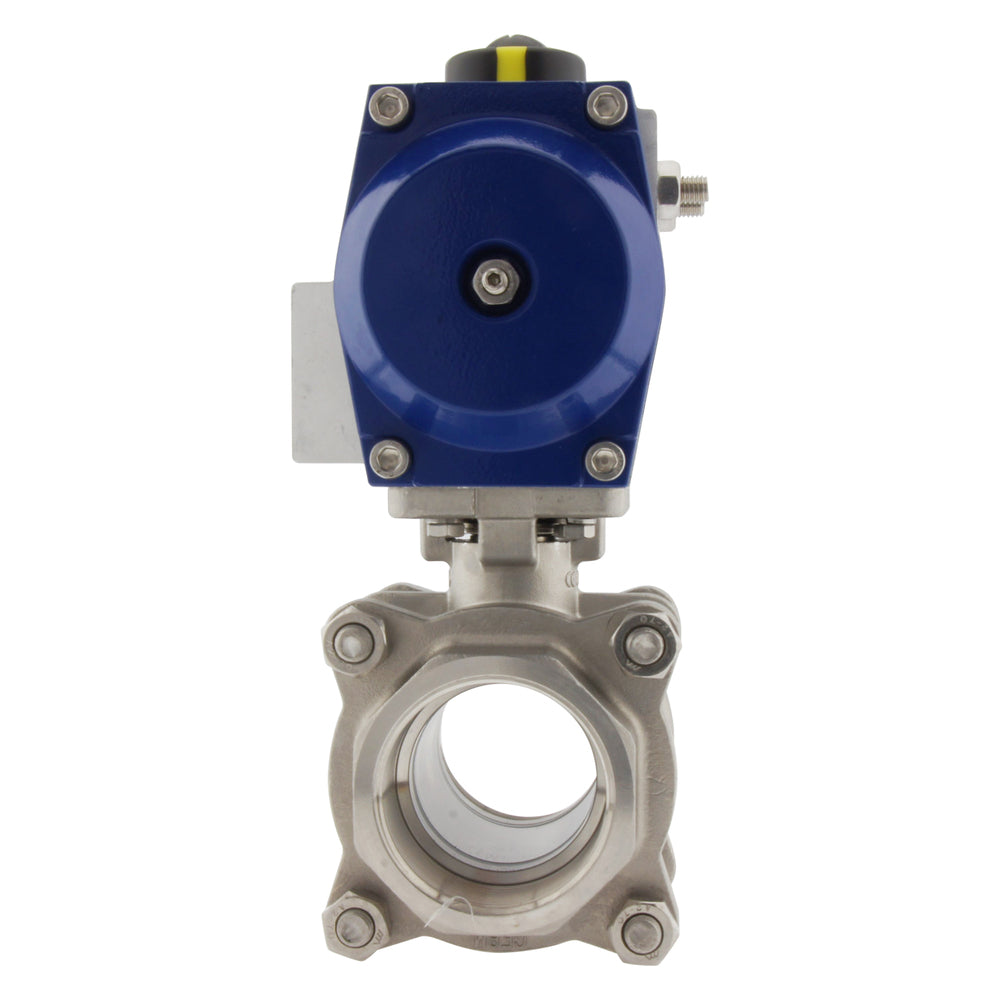

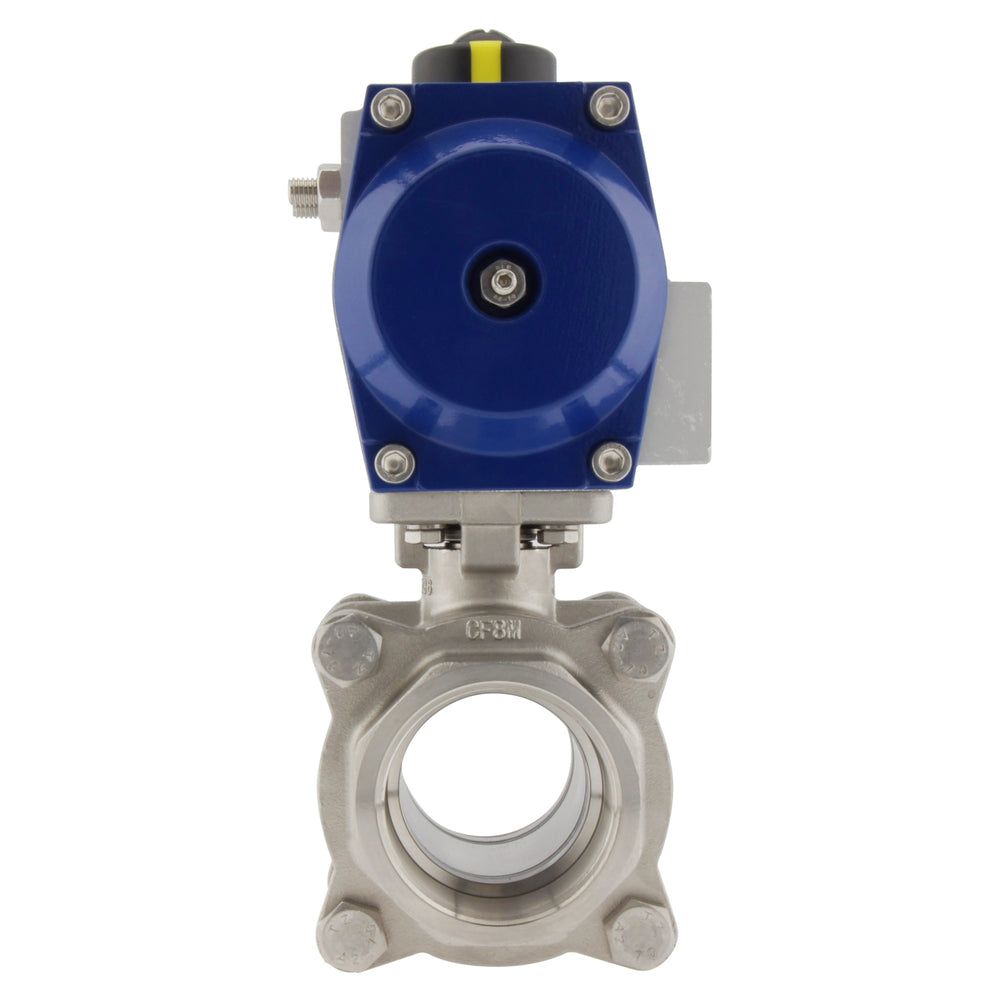

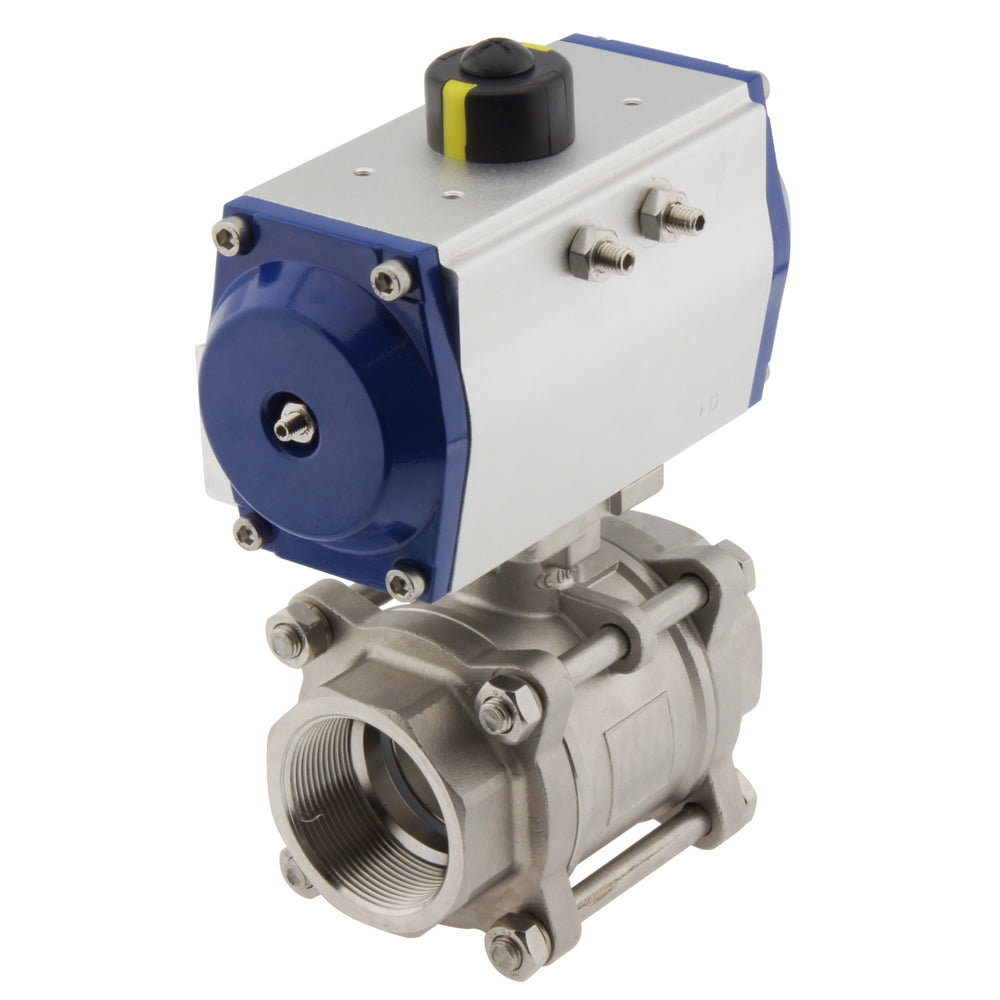

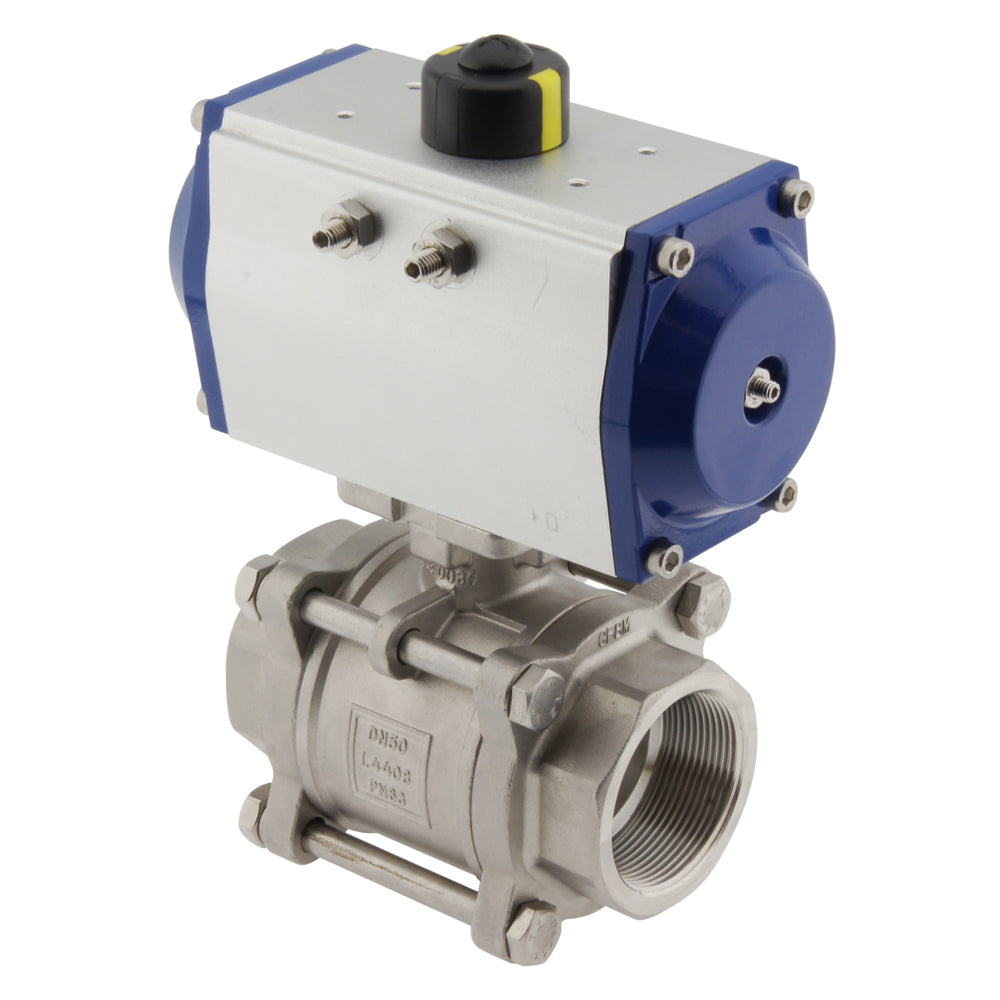

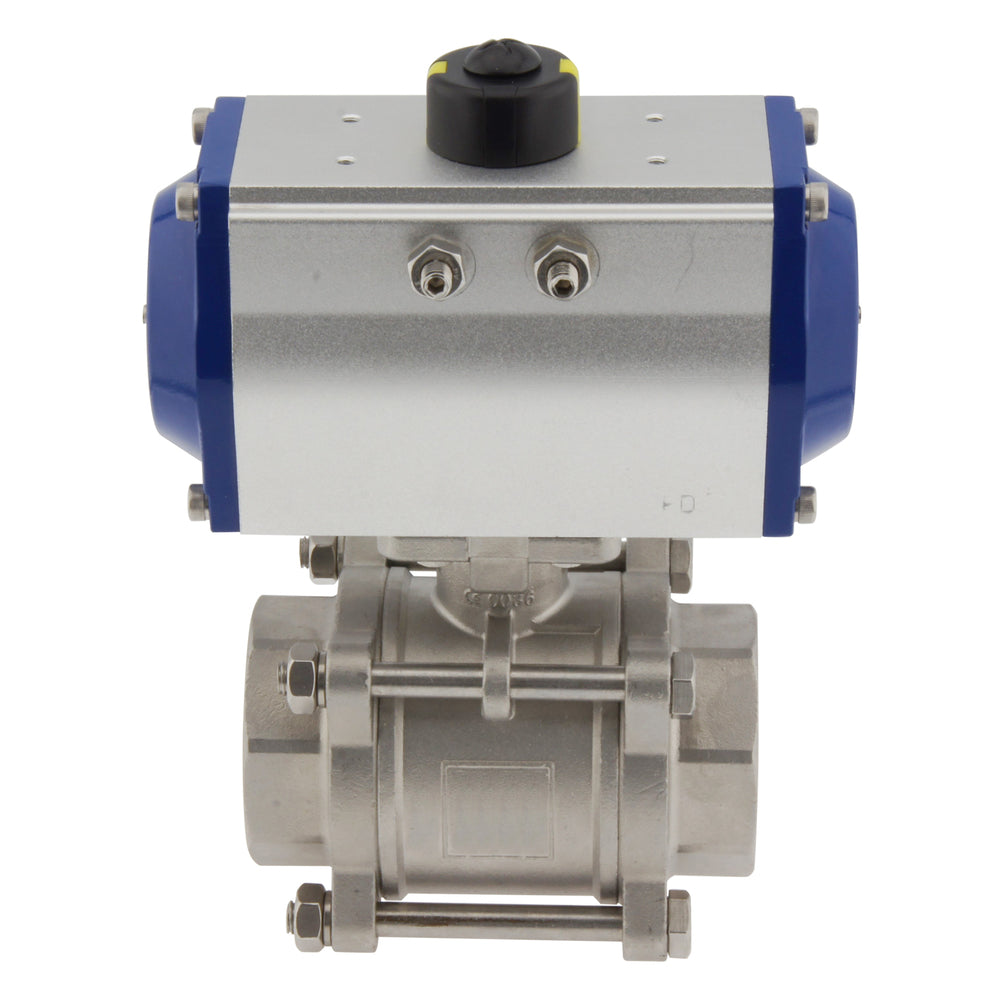

Ce robinet à boisseau sphérique à 2 voies à commande pneumatique avec filetage G 4" a un diamètre nominal de 100 mm (valeur Kv de 1230 m3). L'actionneur à ressort ouvert est doté d'un boîtier en aluminium et d'un couvercle en aluminium. Délivre 103 Nm à 8 bars. L'actionneur possède des ports d'air G 1/4 pouce et une interface Namur 1/4 pour le montage direct d'une électrovanne. Le robinet à bille est doté d'un boîtier en acier inoxydable et d'un joint en PTFE. Convient pour des fluides de -20°C à 180°C et une pression maximale de 63 bars. Certifié ATEX (EX II 2GD c) pour les environnements explosifs.
Avis: Ce produit n`est plus fabriqué
Description
Ce robinet à boisseau sphérique 2 voies à commande pneumatique permet d'accroître l'automatisation de votre système par rapport à un robinet à commande manuelle. Le robinet à boisseau sphérique a un diamètre de 100 mm et convient aux liquides et aux gaz de -20 à 180°C. L'actionneur pneumatique est capable de créer un couple de 103 Nm à 8 bars, mais sa fenêtre de pression de contrôle est comprise entre 6 et 10 bars. Le robinet à boisseau sphérique est doté d'un filetage G 4" pour le raccorder à la tuyauterie/au tuyau transportant le fluide et la valeur Kv est de 1230 m3. L'actionneur est ouvert par un ressort et fonctionne de manière fiable avec une crémaillère en aluminium. L'actionneur a un boîtier en aluminium anodisé et un couvercle en aluminium, tandis que le robinet à tournant sphérique a un boîtier en acier inoxydable et un joint en PTFE. La pression maximale du fluide est de 63 bars. Le robinet à boisseau sphérique est conçu en trois parties, ce qui permet un nettoyage approfondi. L'actionneur possède des orifices G1/4 pour l'alimentation et le retour d'air. Nous recommandons de monter une électrovanne Namur 1/4" directement sur l'actionneur pour contrôler l'alimentation en air. Veuillez noter que 1/4 fait référence à la taille Namur de la vanne, et non à la taille de l'orifice. En outre, un boîtier de contrôle de position ou d'interrupteur de fin de course peut être monté sur le dessus de l'actionneur conformément à la norme VDI/VDE 3845. L'actionneur est monté sur le robinet à tournant sphérique via la bride ISO 5211 F10 (22 mm). L'assemblage est certifié ATEX (EX II 2GD c) et peut donc être utilisé dans des environnements potentiellement explosifs.
Pour :
- Possibilité de monter directement une électrovanne Namur pour réduire le nombre de raccords et de tuyaux.
- L'indicateur mécanique situé sur le dessus indique la position de la vanne.
- Certifié ATEX (EX II 2GD c) pour les environnements explosifs.
- Coût d'investissement inférieur à celui d'une version électrique.
- Ouverture/fermeture rapide
- Le simple effet permet d'économiser l'air comprimé et le robinet revient à sa position initiale en cas de perte d'air ou d'électricité.
- Le robinet à boisseau sphérique est conçu en trois parties, ce qui permet un nettoyage approfondi.
- Peut être équipé d'un boîtier de fin de course.
Cons :
- Les actionneurs à simple effet offrent moins de contrôle que les actionneurs à double effet.
- Il nécessite un système d'air comprimé et une électrovanne pour contrôler l'alimentation en air.
- La consommation d'énergie est plus élevée que celle des actionneurs électriques, mais l'investissement initial est plus faible.
Série PAL-BL2SA3
BL2SA3

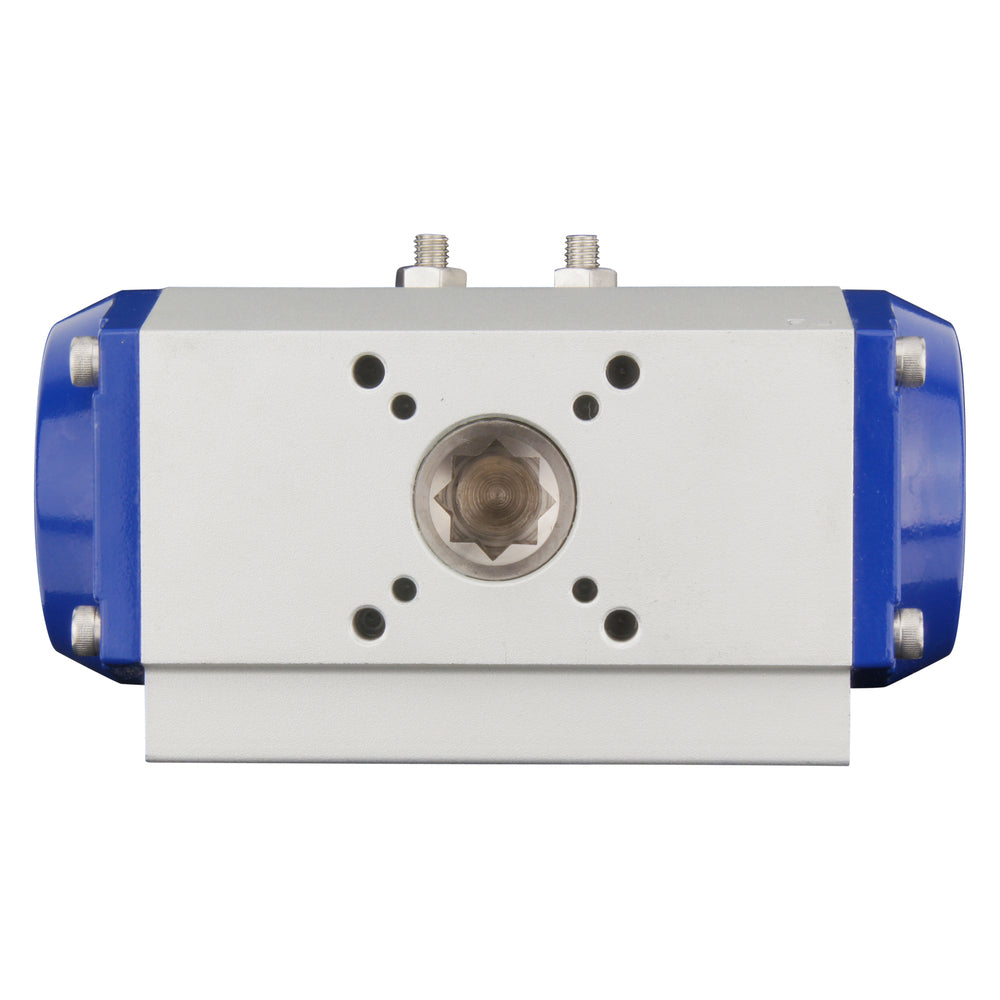

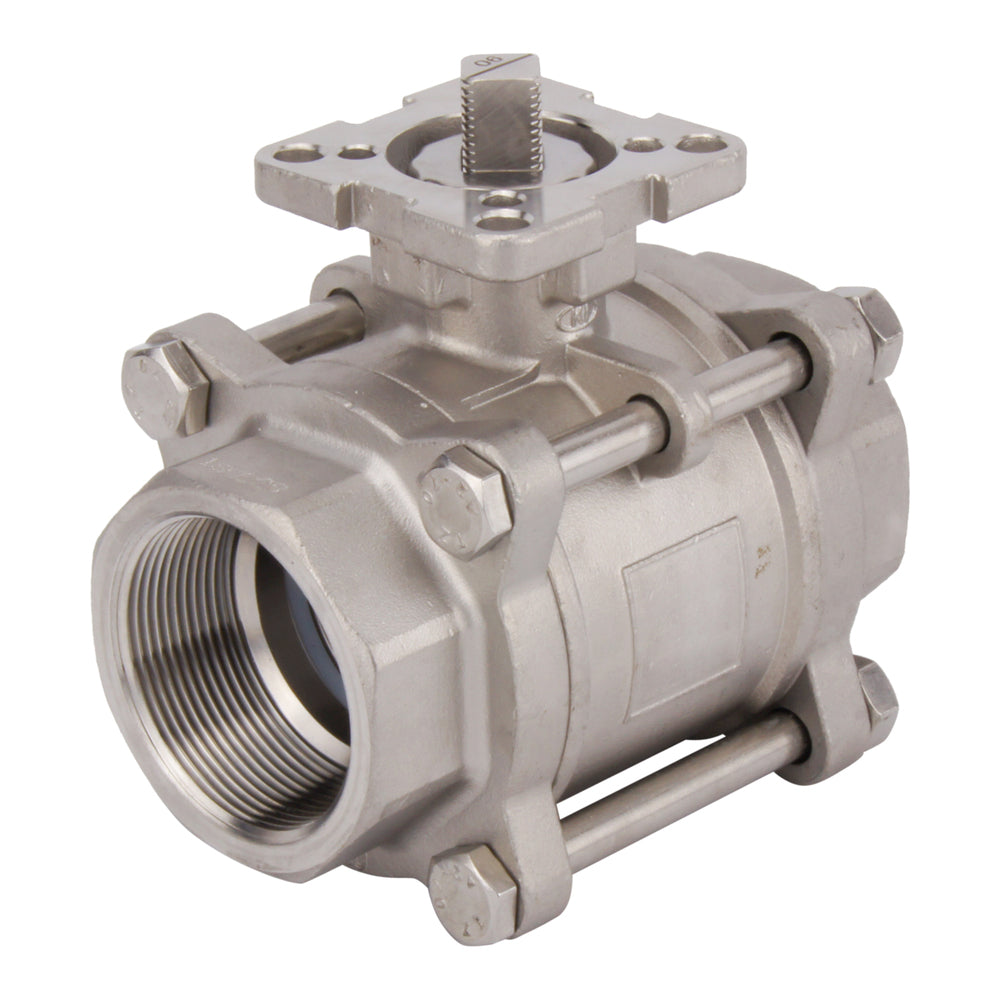

Les vannes à boisseau sphérique de la série BL2SA3 sont des vannes à boisseau sphérique fiables à deux voies avec un boîtier en acier inoxydable. Le boisseau est également en acier inoxydable et les sièges de soupape sont en PTFE/FKM. La vanne est adaptée à divers fluides agressifs et corrosifs jusqu'à un maximum de 63 bars. Convient pour des températures comprises entre -20 et 180 degrés Celsius et disponible de la taille G 1/4" à G 4". Les robinets à tournant sphérique de la série BL2SA3 sont tous équipés d'une bride supérieure ISO 5211 (de F03 à F10 maximum) qui permet le montage d'un actionneur.
PAL
Les actionneurs pneumatiques quart de tour PAL permettent de commander des vannes à boule ou des vannes papillon à l'aide d'air comprimé. Ils offrent une solution fiable et robuste pour automatiser des vannes de grande taille à un coût d'investissement inférieur à celui des actionneurs électriques. Ils sont montés sur des vannes quart de tour avec une bride supérieure ISO 5211 (de F03 à F12). Avec 8 tailles de corps différentes, ils génèrent une plage de couple allant de 9,92 Nm à 901,8 Nm à 8 bars. Conçus avec une crémaillère et un pignon en aluminium fiables, ils peuvent être à simple effet (ouverture ou fermeture par ressort) ou à double effet pour un meilleur contrôle. Ces actionneurs sont durables avec un boîtier en aluminium anodisé et un couvercle en résine acétal (tailles 1-6) ou en aluminium (tailles 12-130). La plage de température standard est de -20°C à 80°C avec un joint NBR, mais un joint FKM est disponible en option pour une température maximale accrue de 120°C (tailles 1-6) ou 150°C (tailles 12-130). Toutes les vannes ont une interface Namur 1/4" conforme à la norme VDI/VDE 3845 avec un filetage G 1/8" ou G 1/4". L'actionneur est adapté aux environnements explosifs grâce à la certification ATEX (EX II 2GD c).
Pièces de rechange
Vous trouverez ci-dessous une liste des pièces de rechange pour cet appareil en cas de besoin. Il suffit d'utiliser le numéro SKU dans notre barre de recherche pour trouver la pièce appropriée.Robinet à boisseau sphérique : BL2SA3-400
Actionneur : PALO-050-10-22

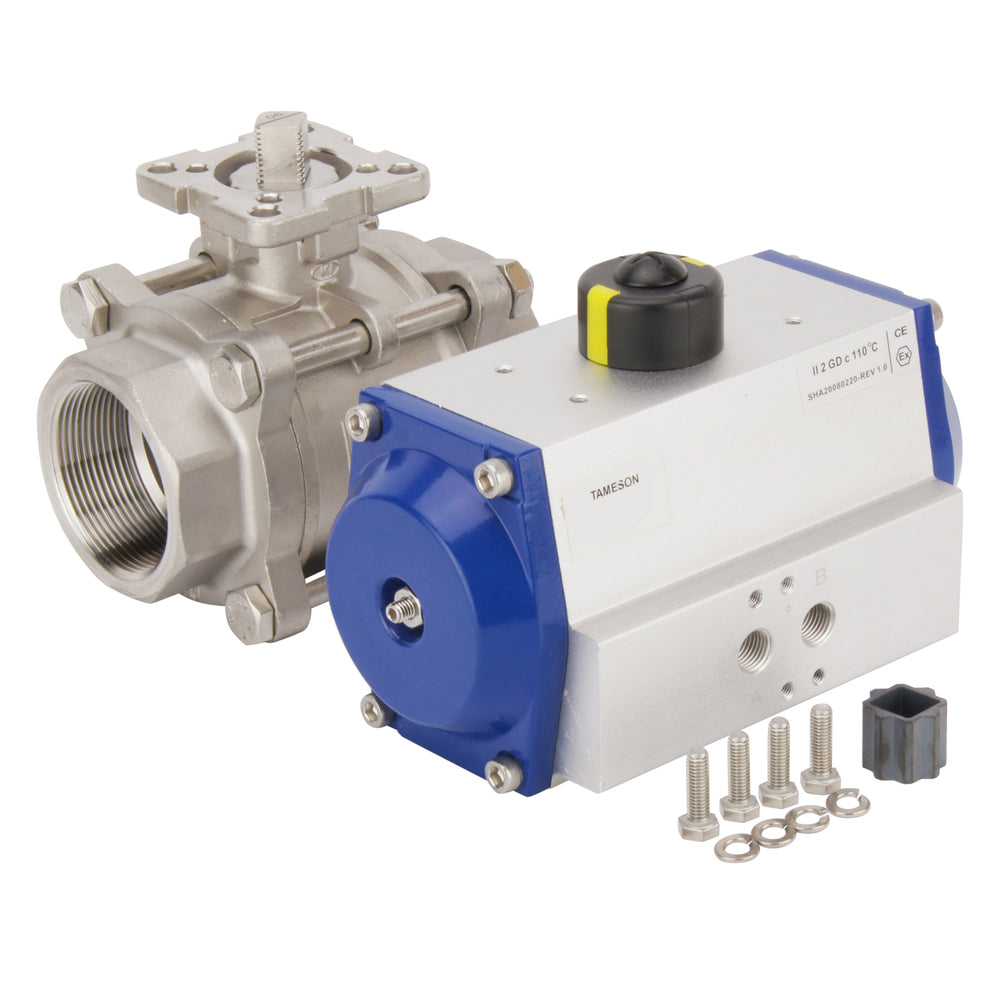

Remarque : Ce produit est livré en pièces détachées, mais avec les accessoires de montage nécessaires.
