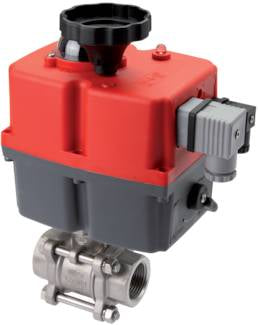

G3'' 24-240V CA/CC Modulating Vanne À Bille 2 Voies En Acier Inoxydable

Ce vérin électrique modulaire est proposé en combinaison avec une vanne à bille 2 voies. Il peut tourner la vanne de 0 à 90 degrés en 15 secondes avec un couple de fonctionnement de 55 Nm (couple de rupture plus élevé, veuillez consulter le manuel). Il nécessite une tension d'alimentation de 24-240 V AC/DC, a un cycle de service de 75 %, et est livré avec un indicateur de position visuel sur le dessus de l'unité pour voir clairement la position de la vanne. En tant que vérin modulaire, il est équipé d'un système de positionnement numérique (DPS), ce qui signifie qu'il peut positionner la vanne n'importe où entre 0 et 90 degrés. Il nécessite un signal de contrôle de 4-20 mA/0-10 V pour le positionnement. En standard, il dispose d'une roue de commande manuelle pour tourner manuellement la vanne si nécessaire. Le vérin est monté sur la vanne à bille via la bride ISO 5211 F05 ou F07 (17 mm). La vanne à bille en acier inoxydable 2 voies a deux points de connexion de G3". Le milieu s'écoule à travers un alésage de 80 mm (valeur Kv de 790 m3/h) et la température peut être comprise entre -20 et 180 °C sous 63 bars. Il a un matériau d'étanchéité de broche en PTFE. La vanne à bille a une conception en 3 pièces permettant de la démonter et de la nettoyer en profondeur. Avec le boîtier durable en polyamide (PA) du vérin, il offre une protection IP67 pour une température ambiante de -20 à 70 °C. Avant de connecter le vérin, veuillez lire attentivement le manuel.

Avantages :

• C'est un vérin modulaire avec un système de positionnement numérique (DPS) pour positionner la vanne n'importe où entre 0 et 90 degrés avec un signal de contrôle de 4-20 mA/0-10 V
• Il a un boîtier IP67 robuste
• En standard, il dispose d'une roue de commande manuelle pour tourner manuellement la vanne si nécessaire
• Il a un indicateur de position visuel clair pour voir l'état de la vanne
• La vanne à bille a une conception en 3 pièces permettant de la démonter et de la nettoyer en profondeur

Inconvénients :

• Le vérin n'est pas équipé d'un retour de sécurité de batterie (BSR) mais peut être actionné manuellement en cas de panne de courant
• Comparé à un vérin pneumatique de la même taille, la vitesse de fonctionnement est plus lente

Série J3C

Vanne à bille BL2SA3

Les vannes à bille de la série BL2SA3 sont des vannes à bille 2 voies fiables avec un boîtier en acier inoxydable. La bille est également en acier inoxydable et les sièges de vanne sont en PTFE/FKM. La vanne est adaptée à divers milieux agressifs et corrosifs jusqu'à un maximum de 63 bars. Convient pour des températures comprises entre -20 et 180 degrés Celsius et disponible de la taille G 1/4" à G 4". Les vannes à bille de la série BL2SA3 ont toutes une bride supérieure ISO 5211 (de F03 à max. F10) qui permet le montage d'un vérin.

Vérin J3C

Les vérins électriques haute tension J3C du fabricant J+J offrent une liste impressionnante de fonctionnalités standard qui incluent une protection contre les dommages dus au surcouple ou à la condensation. Les vérins sont également disponibles avec différentes options comme le BSR (Battery Safety Return) de sécurité ou modulaire appelé DPS (Digital Positioning System). La série a une plage de couple de fonctionnement de 20-300 Nm.
Le vérin électrique à sécurité intégrée ou modulaire J3C est le même que le vérin J3C standard on-off, mais un kit BSR et/ou DPS est ajouté à l'intérieur du vérin. Le vérin J3C BSR peut être configuré pour échouer ouvert ou fermé. Le vérin modulaire J3C DPS peut être contrôlé avec 4-20 mA ou 0-10 V (0-10 V sur demande).

Pièces de rechange

Voici une liste des pièces de rechange pour cette unité si nécessaire. Utilisez simplement le numéro SKU dans notre barre de recherche pour trouver la bonne pièce.

Vanne à bille : BL2SA3-300
Vérin : J3C-S55-07-17-DPS

Remarque : Ce produit est livré en pièces séparées, mais avec les accessoires de montage requis.
