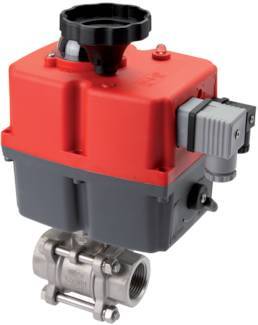

G2-1/2'' 24-240V AC/DC Sécurité-Défaut 2 voies Robinet à boisseau sphérique en acier inoxydable

Cet actionneur électrique avec fonction de sécurité est proposé en combinaison avec un robinet à boisseau sphérique à deux voies. Il peut tourner la vanne de 0 à 90 degrés en 13 secondes avec un couple de fonctionnement de 55 Nm (couple de rupture plus élevé, voir le manuel). Il nécessite une tension d'alimentation de 24-240 V AC/DC, a un facteur de marche de 75 % et est équipé d'un indicateur visuel de positionnement sur le dessus de l'unité pour voir clairement la position de la vanne. Il est également équipé d'un retour de sécurité de la batterie (BSR) en tant que fonction de sécurité électronique. En cas de coupure de courant, la batterie alimente suffisamment l'actionneur pour remettre la vanne dans son état normal (normalement ouverte/fermée, selon la façon dont elle est montée). Il est équipé en standard d'une roue dentée permettant de tourner manuellement le robinet si nécessaire. L'actionneur est monté sur le robinet à tournant sphérique via la bride ISO 5211 F05 ou F07 (17 mm). La vanne à 2 voies en acier inoxydable a deux points de connexion de G2 1/2". Le fluide circule à travers un orifice de 65 mm (valeur Kv de 510 m3/h) et la température peut être comprise entre -20 et 180 °C sous 63 bars. Le joint d'étanchéité de la broche est en PTFE. Le robinet à boisseau sphérique est conçu en trois parties, ce qui permet de le démonter et de le nettoyer en profondeur. Le boîtier en polyamide (PA) durable de l'actionneur lui confère une protection IP67 pour une température ambiante de -20 à 70 °C. Avant de connecter l'actionneur, veuillez lire attentivement le manuel.

Pour :

• Il est équipé d'un retour de sécurité de la batterie (BSR) qui alimente l'actionneur pour ramener la vanne à son état normal.
• Il est doté d'un boîtier robuste IP67
• En standard, il dispose d'une roue dentée permettant de tourner manuellement le robinet si nécessaire.
• Il est doté d'un indicateur de position visuel clair qui permet de voir l'état de la vanne.
• Le robinet à boisseau sphérique est conçu en trois parties, ce qui permet de le démonter et de le nettoyer à fond.

Cons :

• Par rapport à un actionneur pneumatique de même taille, la vitesse de fonctionnement est plus lente.

Série J4C

BL2SA3 Robinet à boisseau sphérique

Les vannes à boisseau sphérique de la série BL2SA3 sont des vannes à boisseau sphérique fiables à deux voies avec un boîtier en acier inoxydable. Le boisseau est également en acier inoxydable et les sièges de soupape sont en PTFE/FKM. La vanne est adaptée à divers fluides agressifs et corrosifs jusqu'à un maximum de 63 bars. Convient pour des températures comprises entre -20 et 180 degrés Celsius et disponible de la taille G 1/4" à G 4". Les robinets à tournant sphérique de la série BL2SA3 sont tous équipés d'une bride supérieure ISO 5211 (de F03 à F10 maximum) qui permet le montage d'un actionneur.

Actionneur J4C

Les actionneurs de vannes électriques haute tension J4C du fabricant J+J offrent une liste impressionnante de caractéristiques standard, notamment une protection contre les dommages dus à un surcouple ou à la condensation. Les actionneurs sont également disponibles avec différentes options telles que le BSR (Battery Safety Return) à sécurité intégrée ou la modulation appelée DPS (Digital Positioning System). La série a une plage de couple de fonctionnement comprise entre 20 et 300 Nm.
L'actionneur électrique à sécurité intégrée ou modulant J4C est identique à l'actionneur J4C standard tout ou rien, mais un kit BSR et/ou DPS est ajouté à l'intérieur de l'actionneur. L'actionneur de sécurité J4C BSR peut être réglé en mode ouvert ou fermé. Le servomoteur modulant J4C DPS peut être commandé par 4-20 mA ou 0-10 V (0-10 V sur demande).

Pièces de rechange

Robinet à boisseau sphérique : BL2SA3-212
Actionneur : V2S4A

Remarque : Ce produit est livré en pièces détachées, mais avec les accessoires de montage nécessaires.
