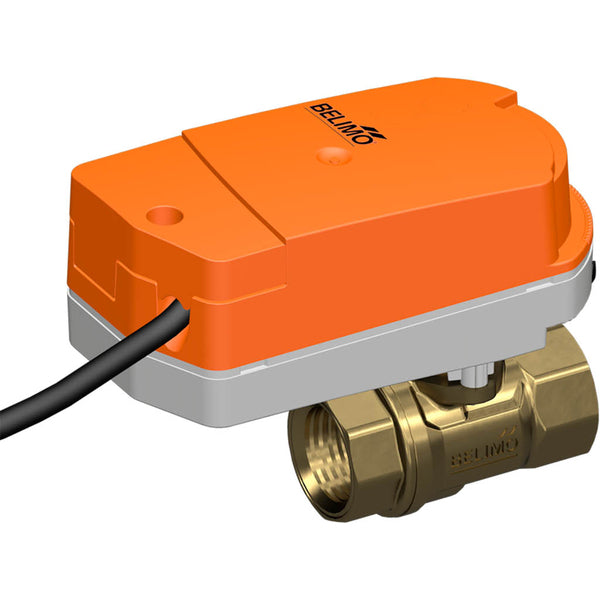

Belimo Vanne De Régulation Rp1 Kvs7 24VAC/DC 75s BACnet/Modbus 1Nm IP40 C225Q-K/CQ24A-BAC

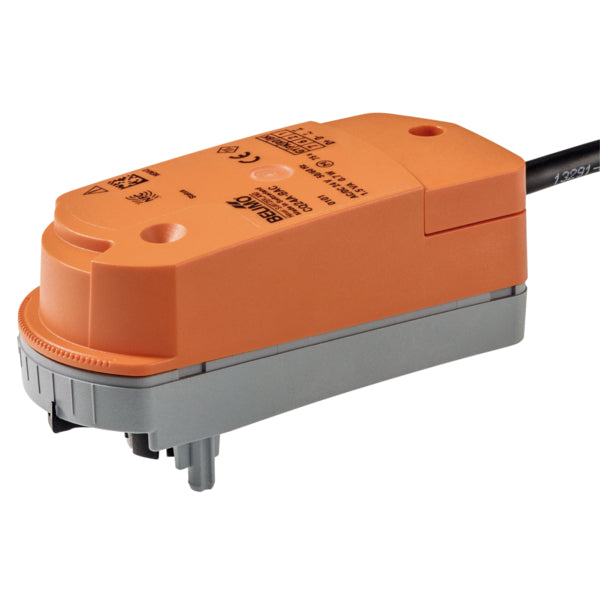

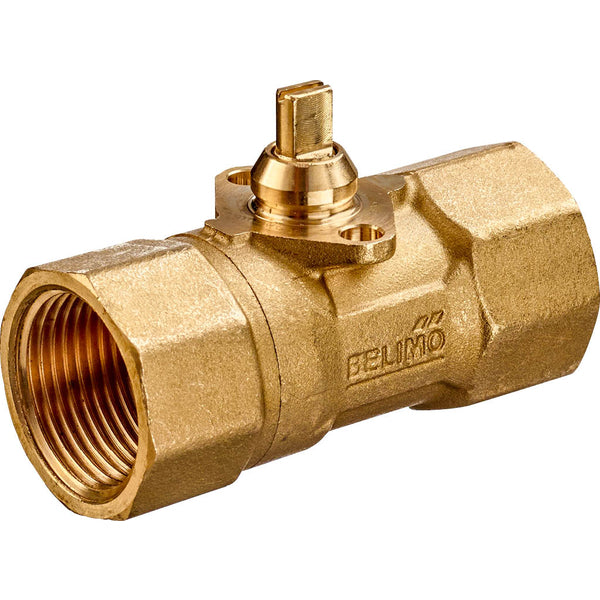

Il s'agit d'un robinet à boisseau sphérique Belimo à 2 voies avec un boîtier en laiton et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 25 et la taille de l'orifice est de Rp 1 pouce avec des filets femelles. La pression différentielle maximale est de 2.8 bars. La vanne peut fonctionner entre 2 et 90 °C (36 et 194 °F). La valeur Kv de la vanne est de 7 m3/h, ce qui équivaut à une valeur Cv de 8,1 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur est conçu avec un contrôle BACnet MSTP/Modbus RTU, offrant des protocoles de communication fiables et robustes pour un fonctionnement efficace et une intégration dans l'environnement de contrôle en réseau. L'actionneur ouvre/ferme la vanne en 75 secondes. L'actionneur a un indice de protection IP40.

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Retirer l'actionneur en cliquant dessus, puis utiliser l'actionneur pour faire tourner l'axe de la vanne. L'actionneur peut être monté à la main sur la vanne sans nécessiter d'outils. Veillez à ne faire que des mouvements verticaux (Attention !). Les goupilles doivent être alignées avec les trous de la bride. L'orientation du montage peut être configurée par incréments de 180° par rapport à la vanne. L'angle de rotation de l'actionneur peut être réglé par incréments de 2,5° à l'aide d'un clip. Cette fonction permet de régler le débit maximal de la vanne. L'actionneur est équipé d'une interface intégrée pour BACnet MSTP et Modbus RTU. Il reçoit le signal de commande numérique du système de contrôle et fournit l'état actuel.
