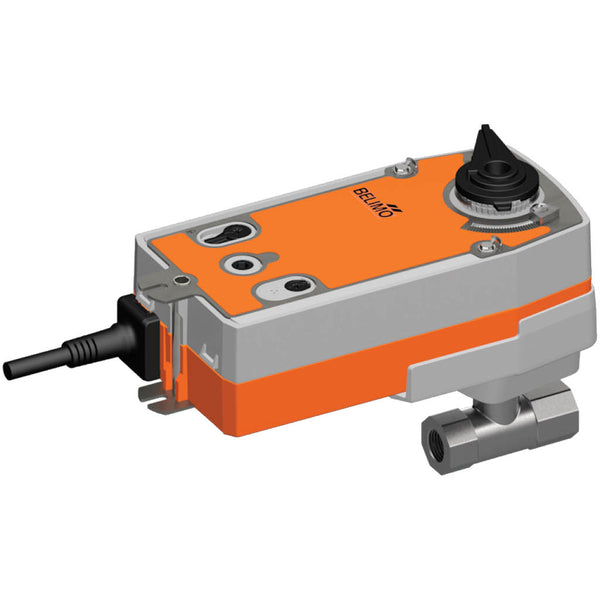

Belimo Vanne À Bille Rp1 Kvs26 100-240VAC Cas De Défaillance NO 90s 3-Point 10Nm IP54 R2025-S2/NRF230A-3-O

Il s'agit d'un robinet à boisseau sphérique Belimo à 2 voies avec un boîtier en laiton et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 25 et la taille de l'orifice est de Rp 1 pouce avec des filets femelles. La pression différentielle maximale est de 10 bars. La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 26 m3/h, ce qui équivaut à une valeur Cv de 30,08 gpm. L'actionneur nécessite une tension d'alimentation de 100-240 V AC. L'actionneur est doté d'une commande à trois points (ouverture-fermeture). L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a un indice de protection IP54. L'actionneur est équipé d'une fonction de sécurité intégrée (NO) qui garantit un fonctionnement sûr en cas de panne de courant.

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. La vanne peut être actionnée manuellement et fixée dans n'importe quelle position à l'aide d'une manivelle. Le déverrouillage peut être effectué manuellement ou automatiquement en appliquant la tension de service. L'actionneur peut être monté directement sur le robinet à boisseau sphérique à l'aide d'une seule vis. L'orientation du montage par rapport au robinet à boisseau sphérique peut être choisie par incréments de 90°. L'actionneur amène simultanément la vanne en position de fonctionnement et tend le ressort de rappel. Si la source d'alimentation est coupée, la vanne revient à la position de sécurité sous l'effet de la force du ressort. L'angle de rotation peut être réglé à l'aide de butées mécaniques.

Pour :

• L'actionneur est équipé d'une fonction de sécurité intégrée.
