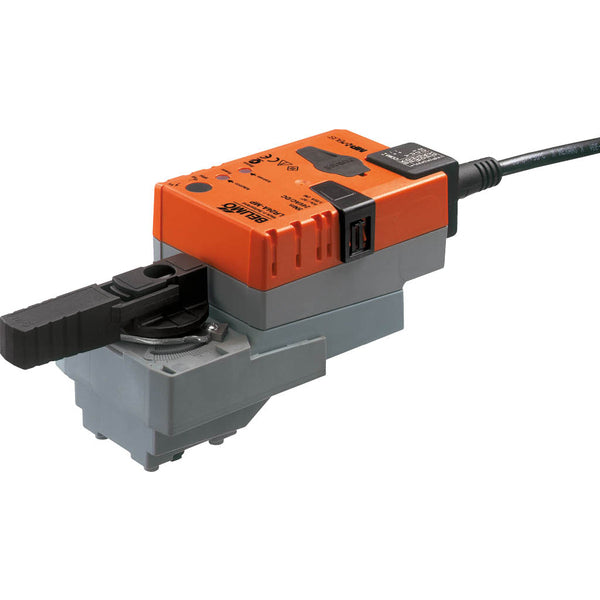

Vanne à bille électrique Rp1 1/4'' laiton EPDM 32m3/h 25bar/362psi 24 V AC/DC

Il s'agit d'un robinet à boisseau sphérique Belimo à 2 voies avec un boîtier en laiton et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 32 et la taille de l'orifice est de Rp 1 1/4 pouce avec des filets femelles. Cette vanne résiste à une pression allant jusqu'à 25 bars (362 psi). La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 32 m3/h, ce qui équivaut à une valeur Cv de 37,02 gpm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur est équipé d'une commande KNX (S-Mode), ce qui permet une intégration transparente et une gestion efficace des dispositifs connectés dans le système. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a un indice de protection IP54.

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou qu'il reste verrouillé. L'actionneur peut être monté directement sur le robinet à boisseau sphérique à l'aide d'une seule vis. L'orientation du montage par rapport au robinet à boisseau sphérique peut être choisie par incréments de 90°. L'actionneur est équipé d'une interface intégrée pour KNX (S-Mode) et peut se connecter à tous les dispositifs KNX avec les points de données correspondants disponibles. L'application KNX permet d'utiliser l'actionneur de vanne avec des vannes à 2 et 3 voies avec un point de consigne, ainsi qu'avec des vannes à 6 voies dans des systèmes à 4 tuyaux avec deux points de consigne pour le chauffage et le refroidissement. L'angle de rotation peut être réglé à l'aide de butées mécaniques.
