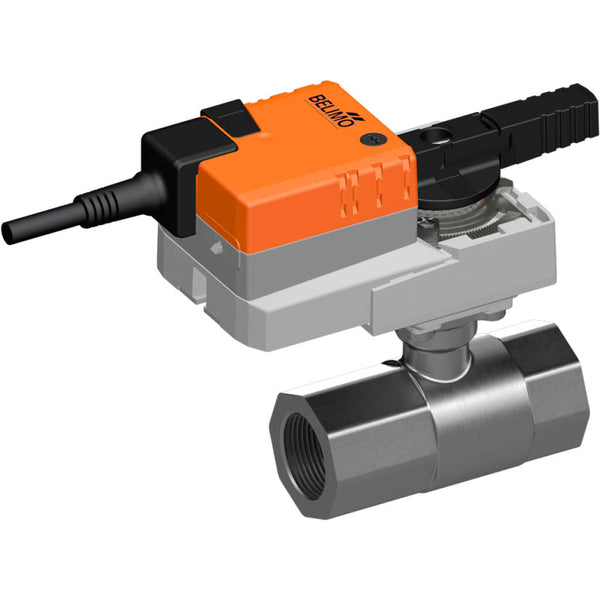

Vanne à bille électrique Rp1 1/4'' laiton EPDM 32m3/h 25bar/362psi 100-240 V AC

Il s'agit d'un robinet à boisseau sphérique Belimo à 2 voies avec un boîtier en laiton et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 32 et la taille de l'orifice est de Rp 1 1/4 pouce avec des filets femelles. La pression différentielle maximale est de 10 bars. La vanne peut fonctionner entre -10 et 120 °C (14 à 248 °F). La valeur Kv de la vanne est de 32 m3/h, ce qui équivaut à une valeur Cv de 37,02 gpm. L'actionneur nécessite une tension d'alimentation de 100-240 V AC. L'actionneur est doté d'une commande à deux ou trois points. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a un indice de protection IP54.

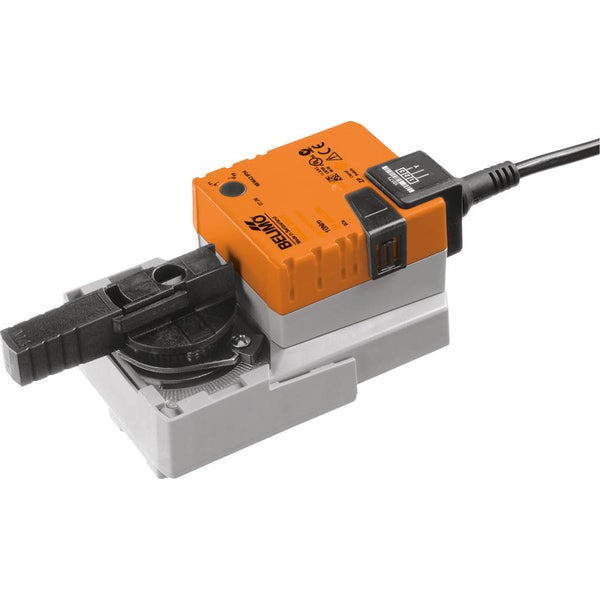

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin d'interrupteurs de fin de course et s'arrête automatiquement lorsque la butée est atteinte. Une commande manuelle est possible à l'aide d'un bouton-poussoir, qui débraye le train d'engrenages tant que le bouton est enfoncé ou qu'il reste verrouillé. L'actionneur peut être monté directement sur le robinet à boisseau sphérique à l'aide d'une seule vis. L'orientation du montage par rapport au robinet à boisseau sphérique peut être choisie par incréments de 90°. L'angle de rotation peut être réglé à l'aide de butées mécaniques.
