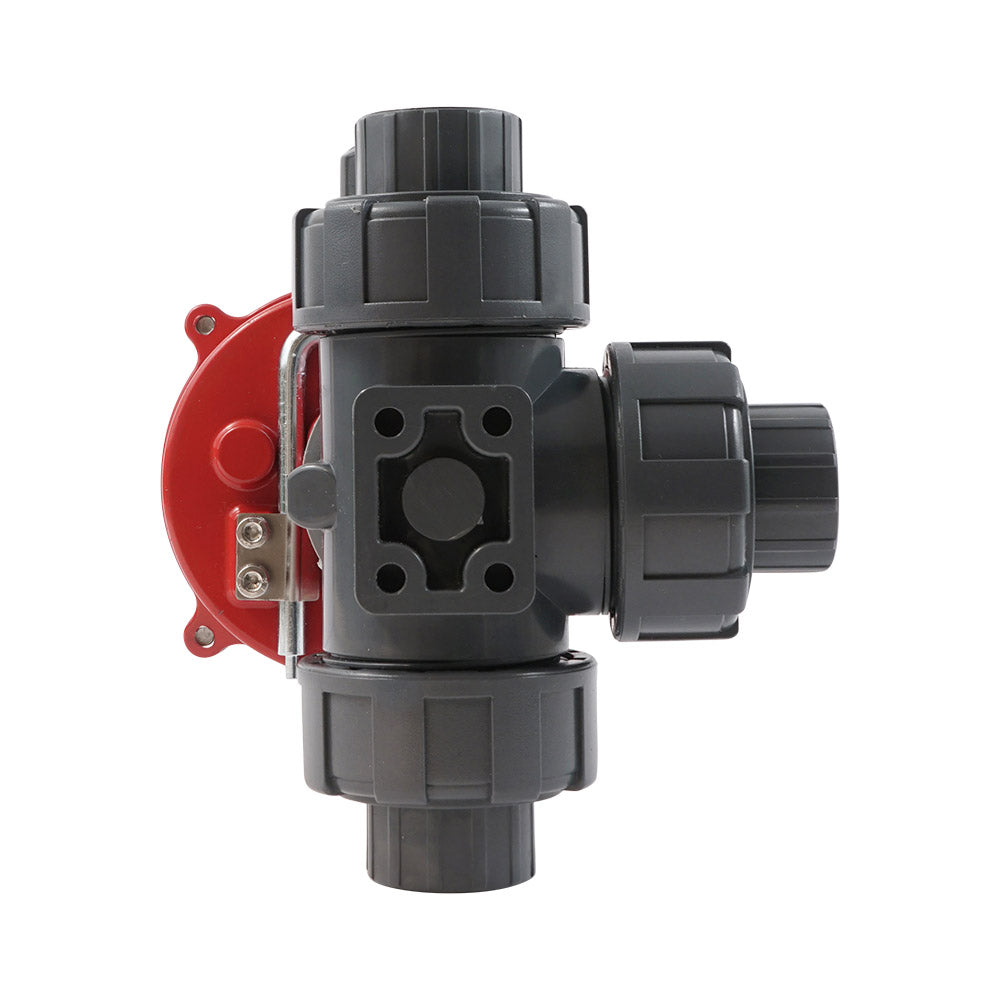

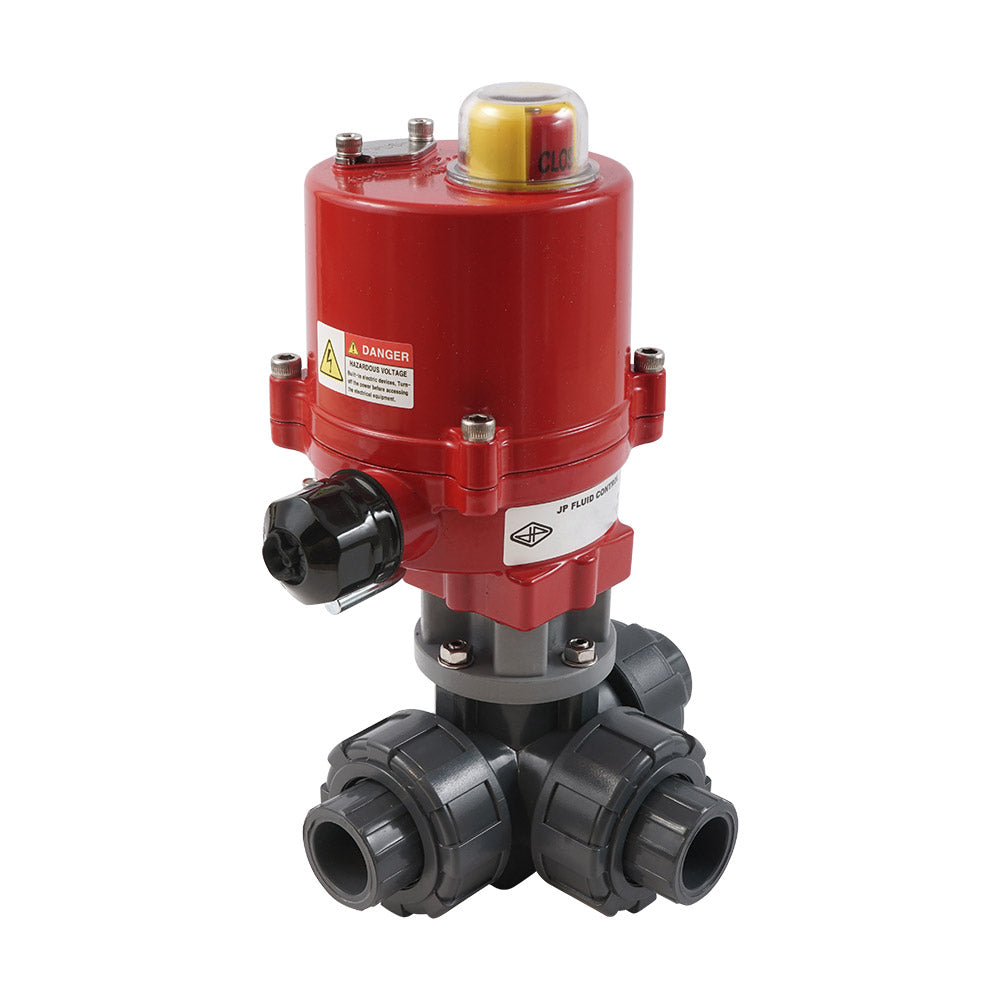

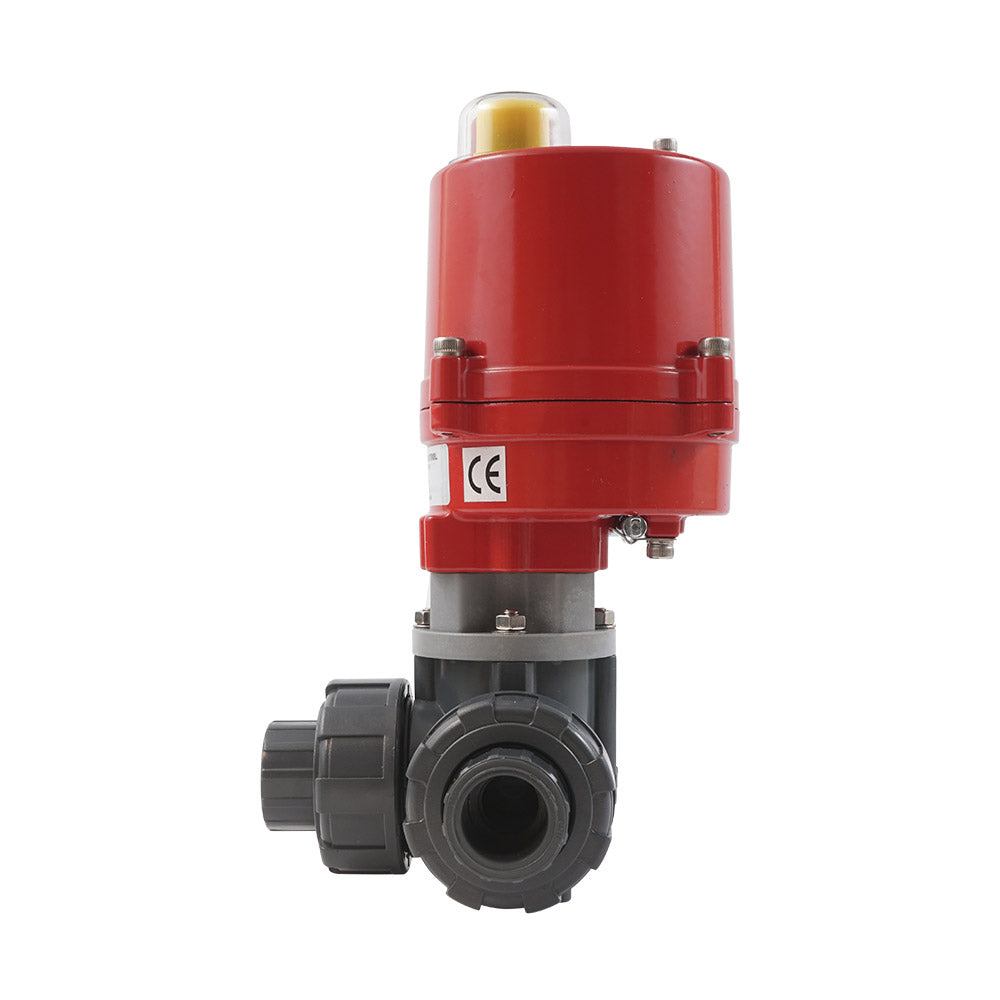

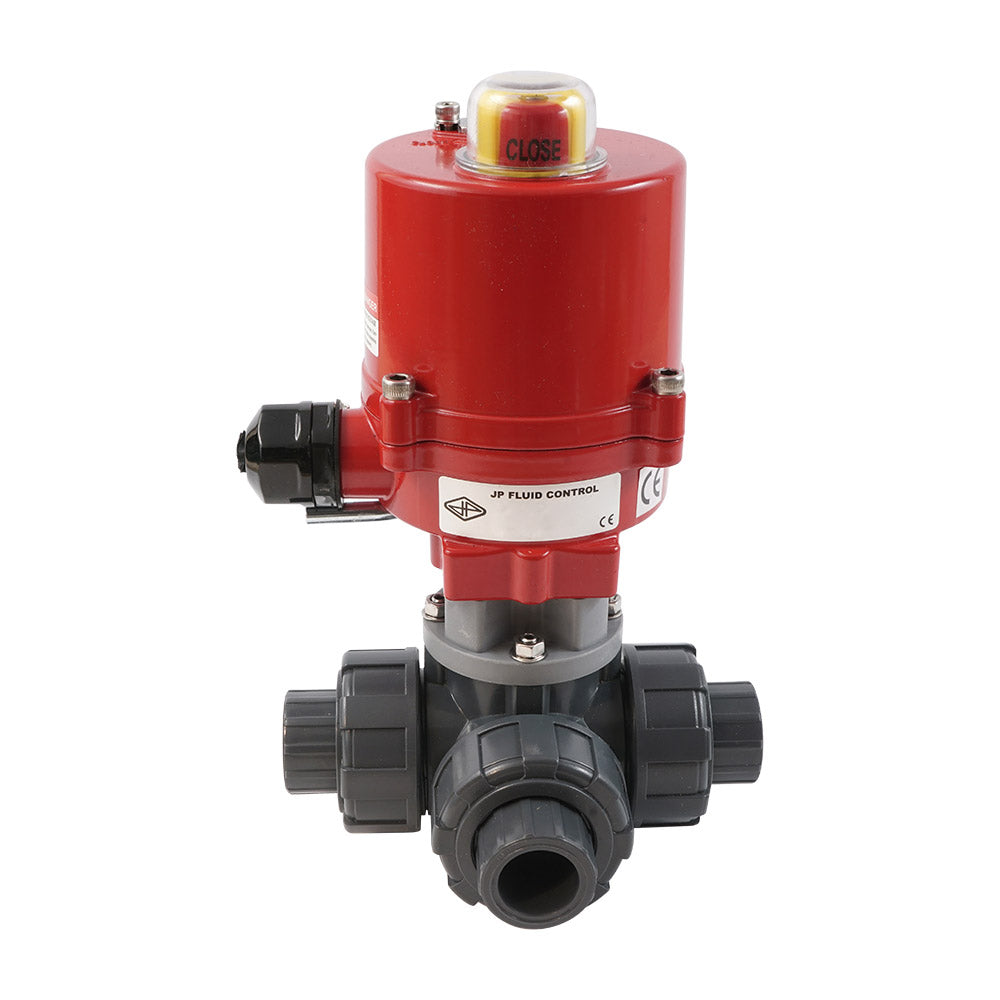

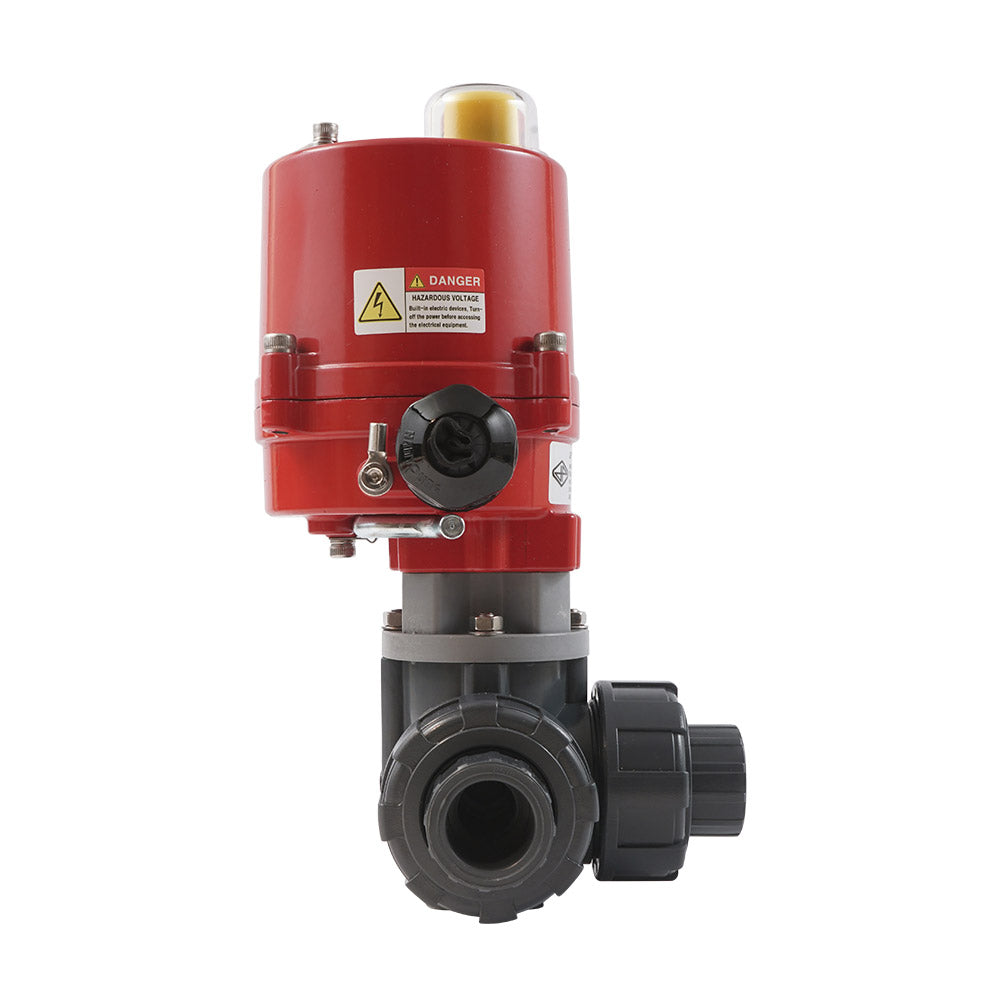

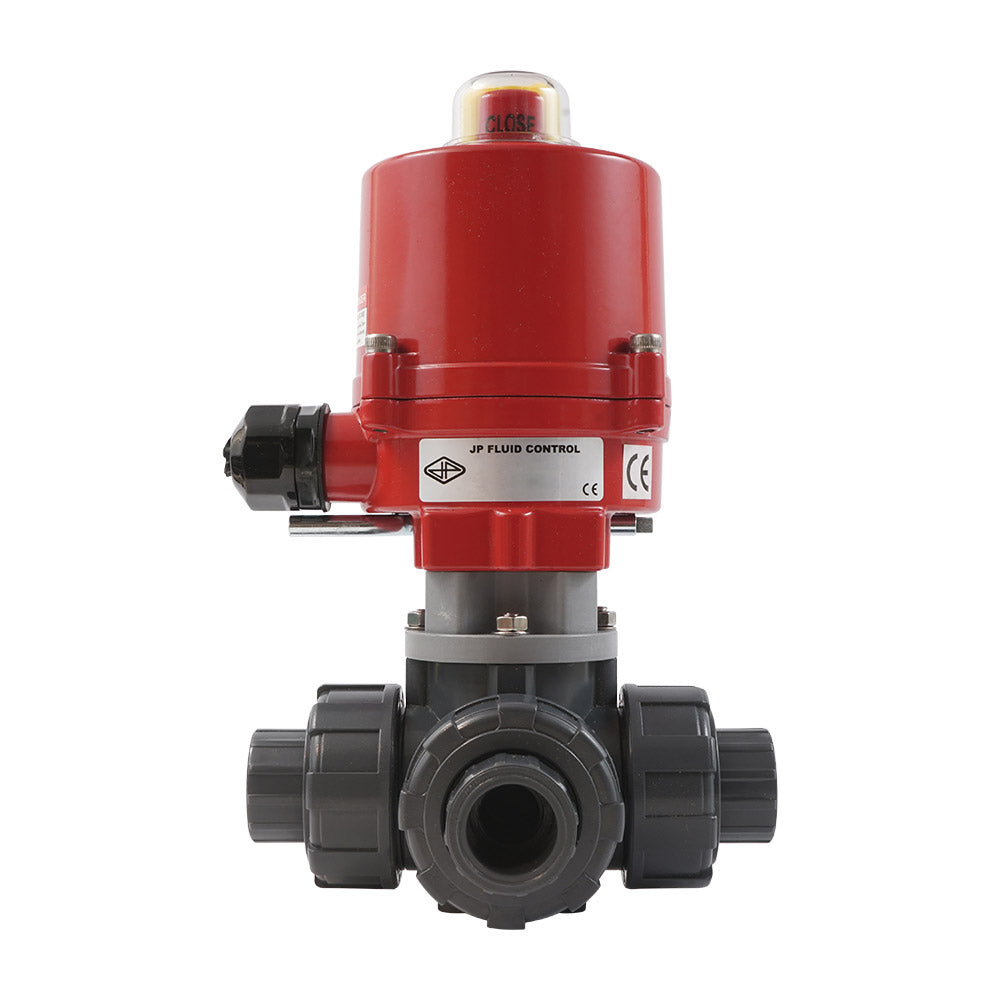

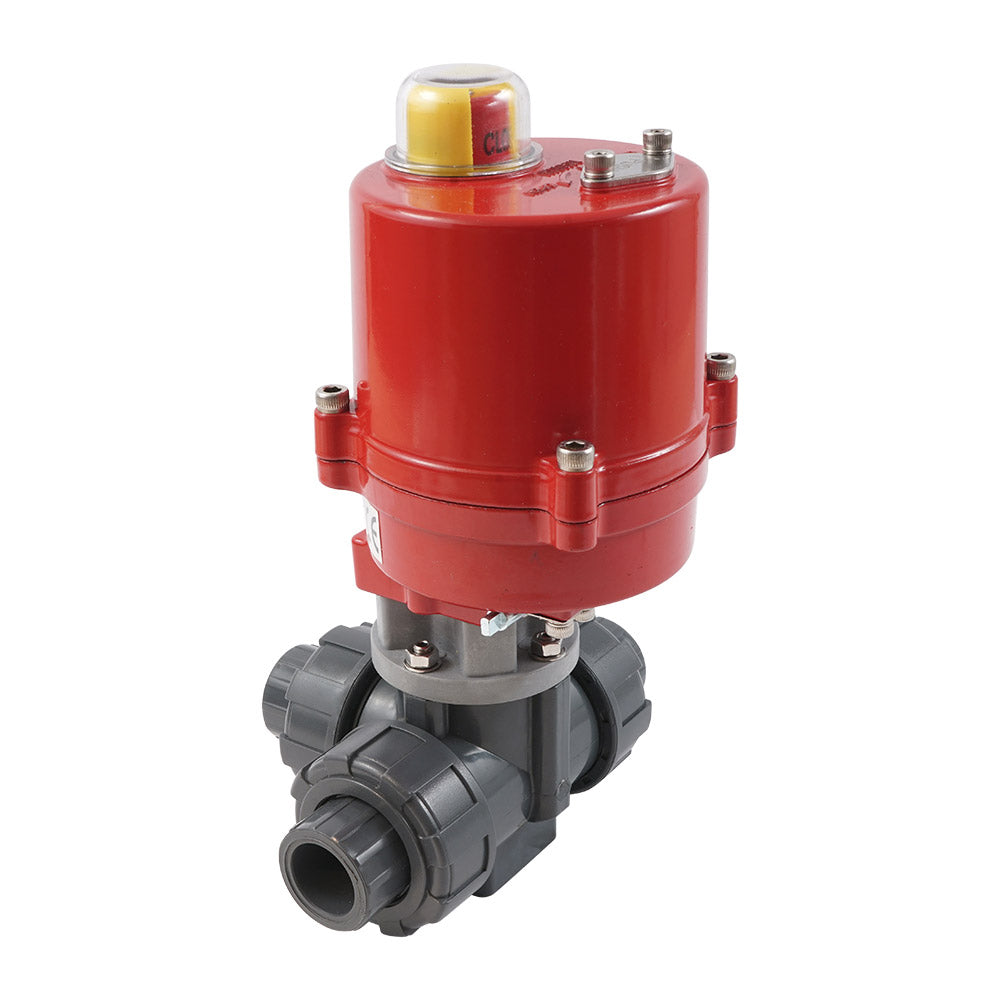

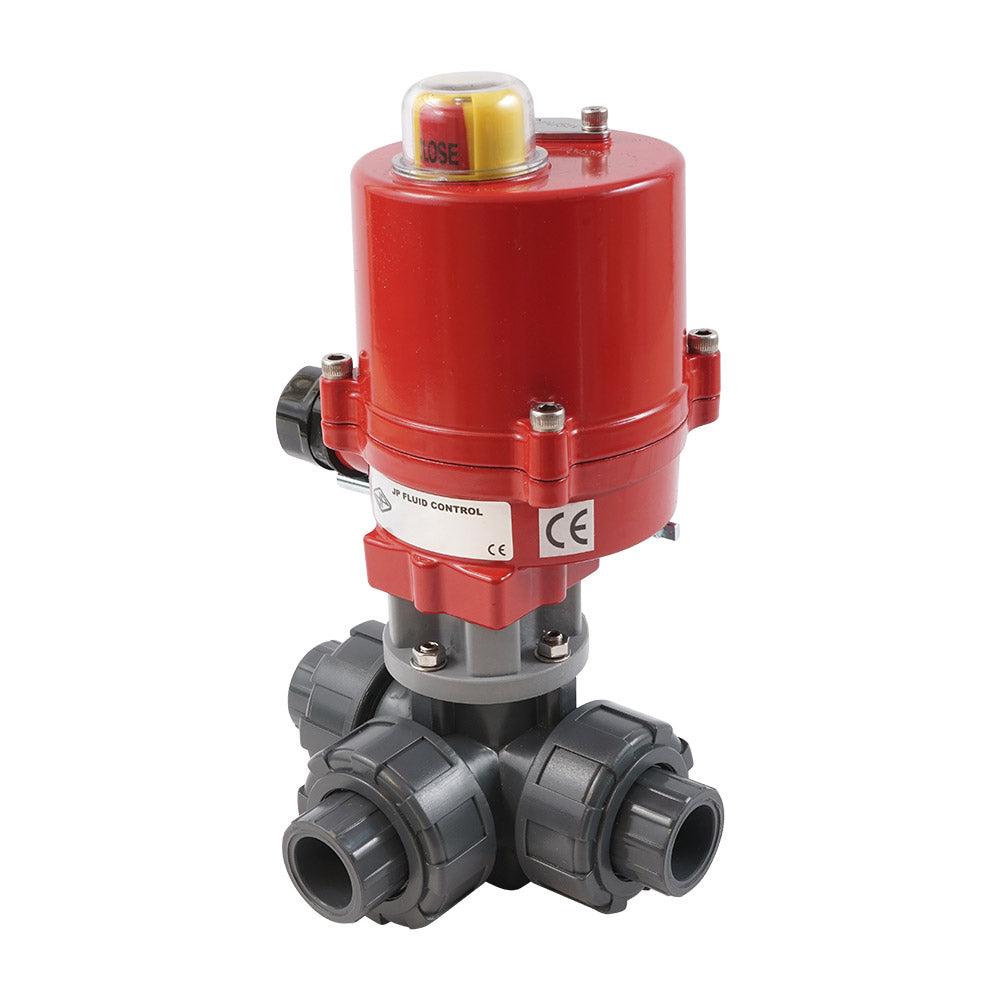

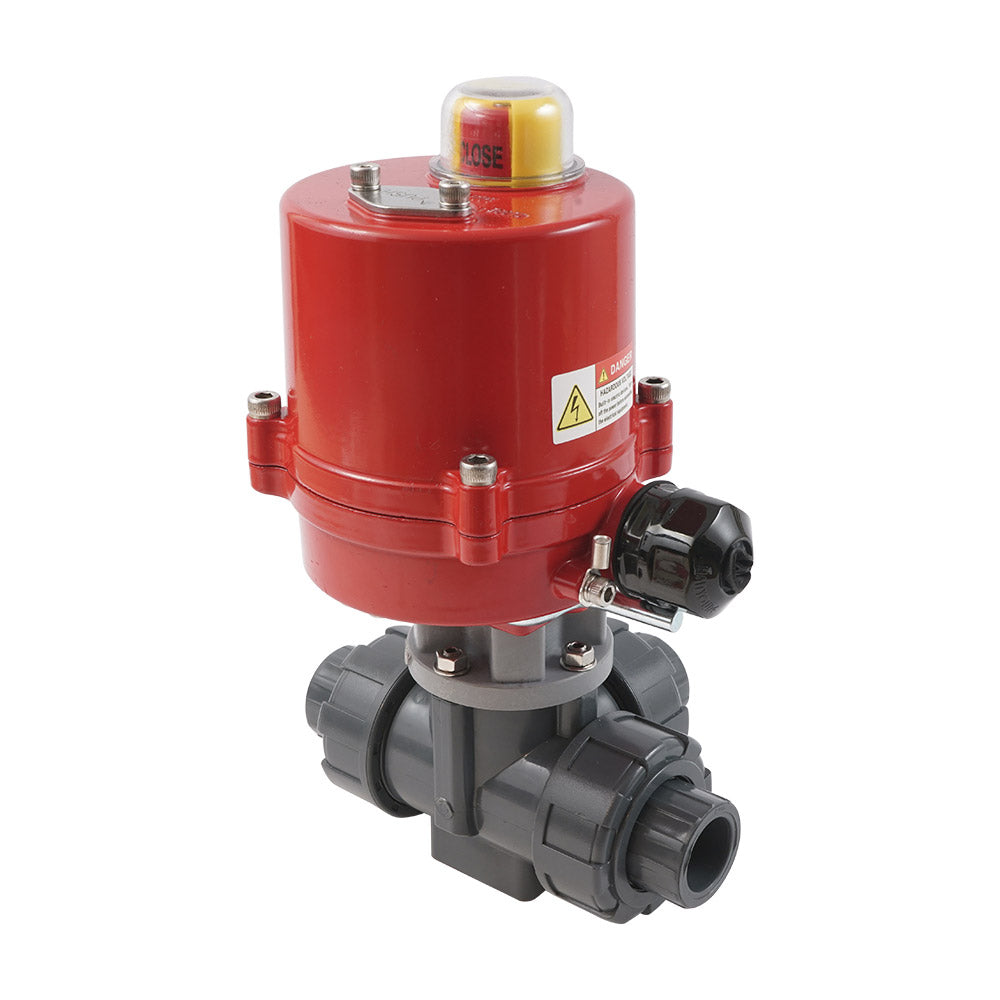

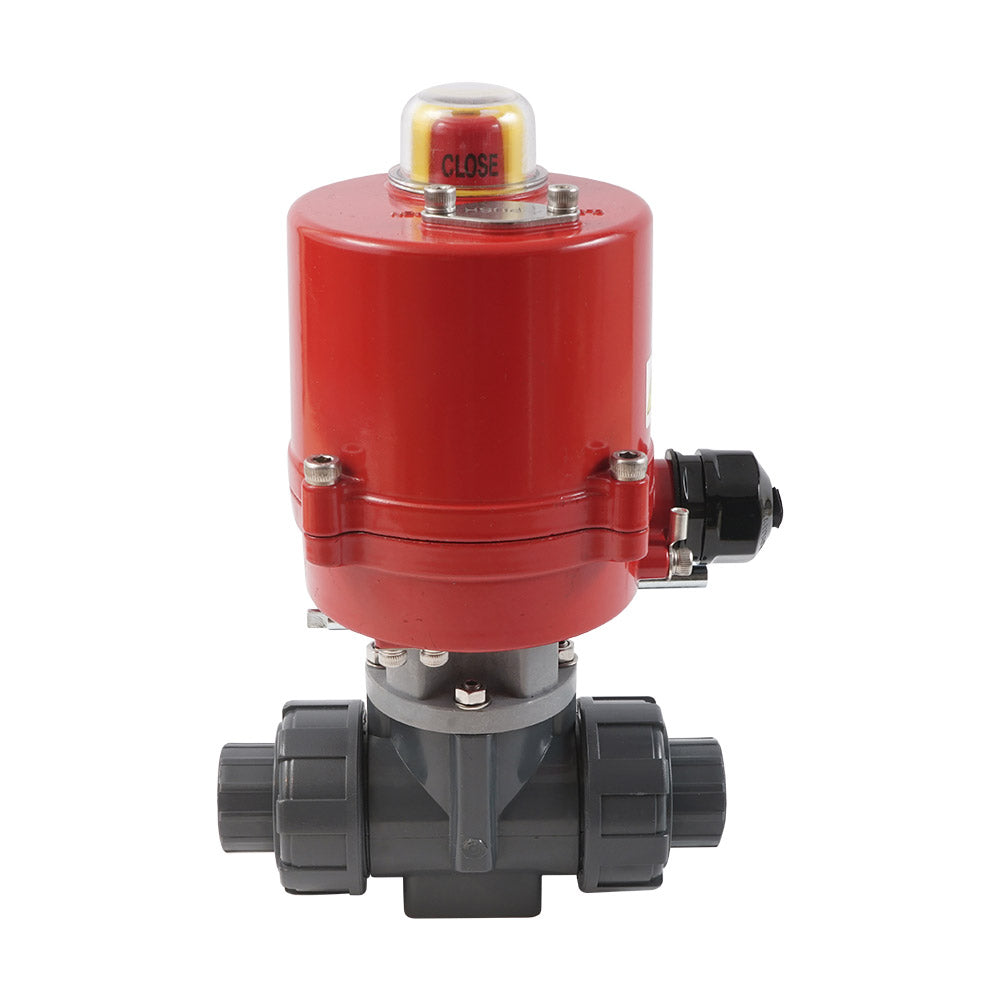

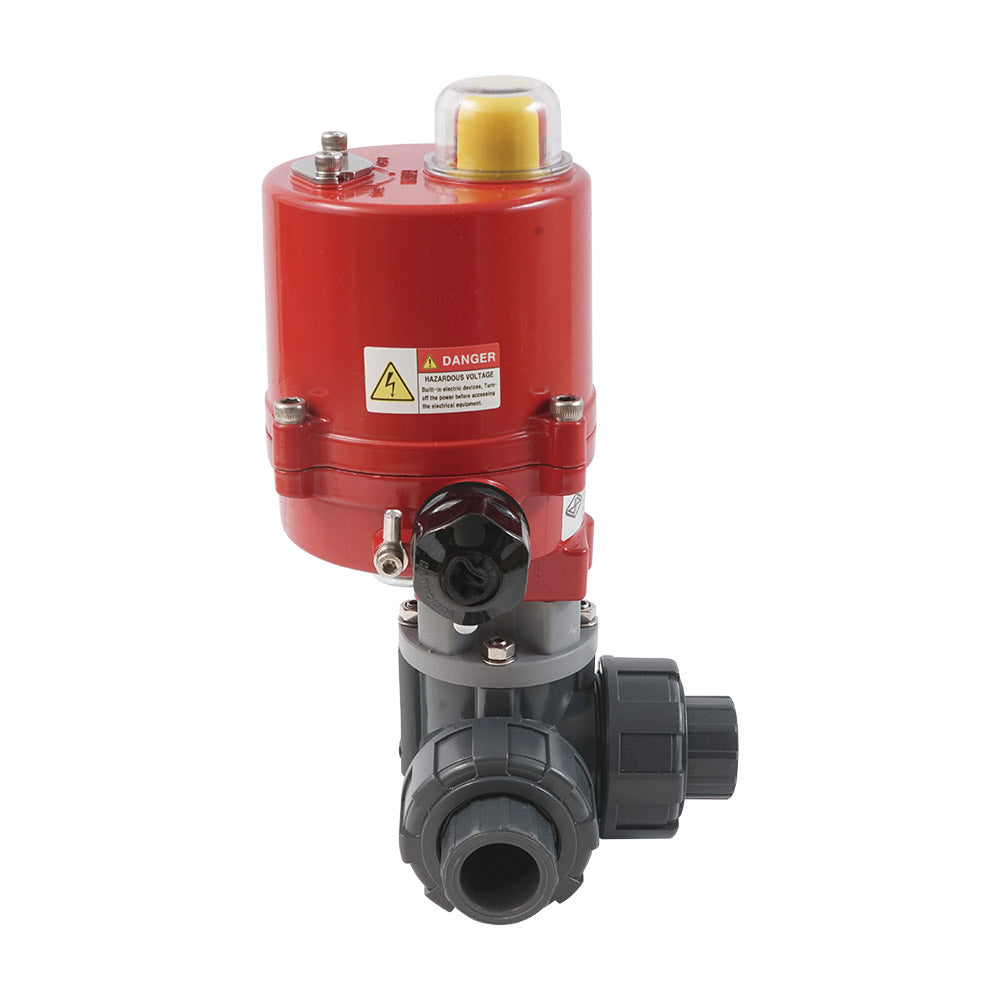

G2-1/2'' Vanne A Bille électrique PVC 3 Voies Perçage En T 100-240 V CA PTFE/EPDM

Cette vanne a bille électrique PVC robuste et économe en énergie a 3 voies (perçage en T) de Tameson peut etre utilisée pour le contrôle du débit avec de l'eau contaminée ou des milieux corrosifs, tels que des solutions de chlorure (eau de mer ou piscines). La vanne possede des raccords filetés femelles G 2-1/2 pouces. Il s'agit du BSPP (British Standard Pipe Parallel). Le corps de vanne et la bille sont fabriqués en PVC-U. Les joints sont en PTFE/EPDM. La vanne a un alésage de 50 mm, avec une valeur Kv de 80 m³/h (Cv = 92,48 gpm). Kv exprime le débit d'eau en m³/h pour une chute de pression d'un bar. La vanne peut supporter une pression jusqu'a 10 bar a 20°C (145 psi a 68°F). Elle convient a des températures de 0 a 60°C (32 a 140°F).

L'actionneur peut etre utilisé avec un courant alternatif (50/60Hz) de 100 volts jusqu'a 240 volts. L'actionneur absorbe nominalement 0,1A et 0,2A au couple maximal. L'actionneur possede un boîtier en aluminium robuste (IP67, a condition qu'un câble approprié soit connecté) et délivre un couple maximum de 40 Nm. La vanne tourne de 0 a 90 degrés en 8 secondes. L'actionneur est équipé de deux fins de course supplémentaires pour le retour de position. Les fins de course sont positionnés a 0 et 90 degrés. Si nécessaire, la position angulaire des commutateurs peut etre réglée par l'utilisateur. Un indicateur de position mécanique en haut de l'actionneur indique la position de la vanne. L'actionneur est équipé d'une commande manuelle d'urgence. Livré non assemblé, incluant la vanne a bille (V3KJT), l'actionneur (AG-040-A) et les accessoires de montage.

Avantages :

• Temps de commutation de seulement 8 secondes
• Boîtier d'actionneur robuste IP67
• Adapté aux alimentations de 100 a 240V CA
• Deux fins de course supplémentaires pour le retour de position
• Commande manuelle d'urgence
• Indicateur de position visuel clair

Alésage et fonction de circuit

La bille possede un orifice en T. La rotation de la bille a 90 degrés permet de basculer entre deux circuits ou de connecter les trois tuyaux.

Dessin schématique de la fonction de circuit des vannes a perçage en T

Schéma de câblage électrique

L'actionneur peut etre utilisé avec un courant alternatif (50/60Hz) de 100 volts jusqu'a 240 volts. L'actionneur absorbe nominalement 0,1A et 0,2A au couple maximal. Pour connecter un câble a l'actionneur, le couvercle doit etre retiré avec quatre boulons. Le systeme fonctionne avec une commande 3 points. Les bornes 1 et 2 sont en permanence connectées a l'alimentation électrique. Les bornes 3 et 4 sont utilisées pour fermer ou ouvrir la vanne. Le signal (phase/neutre) aux bornes 3 et 4 doit etre identique a celui de la borne 2. Ne connectez jamais 3 et 4 en meme temps pour éviter les courts-circuits et les dommages. L'actionneur possede deux fins de course internes qui coupent l'alimentation du moteur aux positions finales (0° et 90°), de sorte qu'aucune énergie n'est consommée lorsque la vanne est entierement ouverte ou entierement fermée. Ces commutateurs sont réglés en usine et non réglables par l'utilisateur. En outre, il y a deux commutateurs auxiliaires pour le retour de position externe (par ex. vers un automate ou un voyant lumineux). La position angulaire des commutateurs auxiliaires peut etre réglée par l'utilisateur - les commutateurs d'arret moteur ne peuvent pas l'etre. Connectez toujours la mise a la terre et n'utilisez pas les tuyaux comme masse.

Schéma de câblage électrique de l'actionneur AG-040-A.

Assemblage

Assurez-vous que la position de la bille et de l'actionneur sont correctement réglées avant l'assemblage. L'actionneur est fourni avec deux adaptateurs pour connecter l'actionneur a l'axe de la vanne. Montez l'actionneur sur la vanne avec les boulons fournis. Il ne doit y avoir aucun jeu entre les deux brides. Utilisez notre gamme de raccords pour connecter la vanne a votre tuyauterie existante.

Remarque : Ce produit est livré en pieces séparées, mais avec les accessoires de montage requis.
