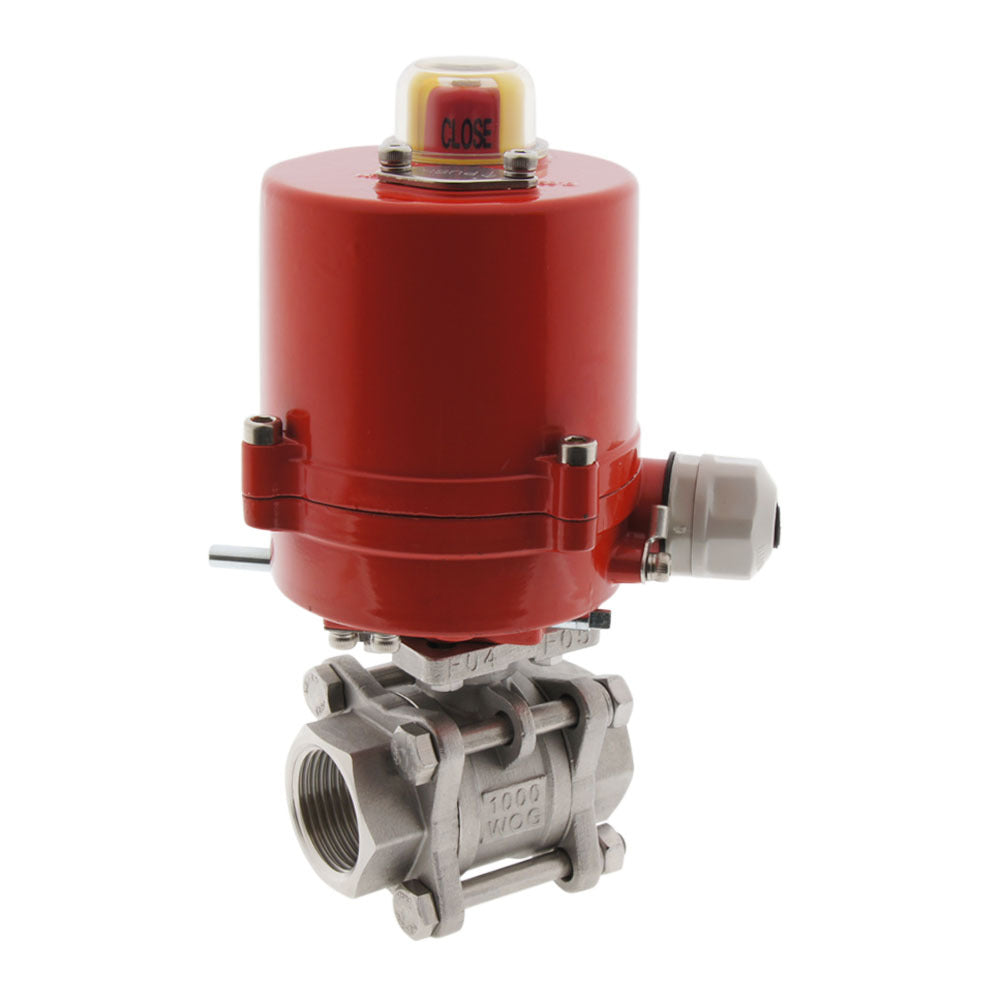

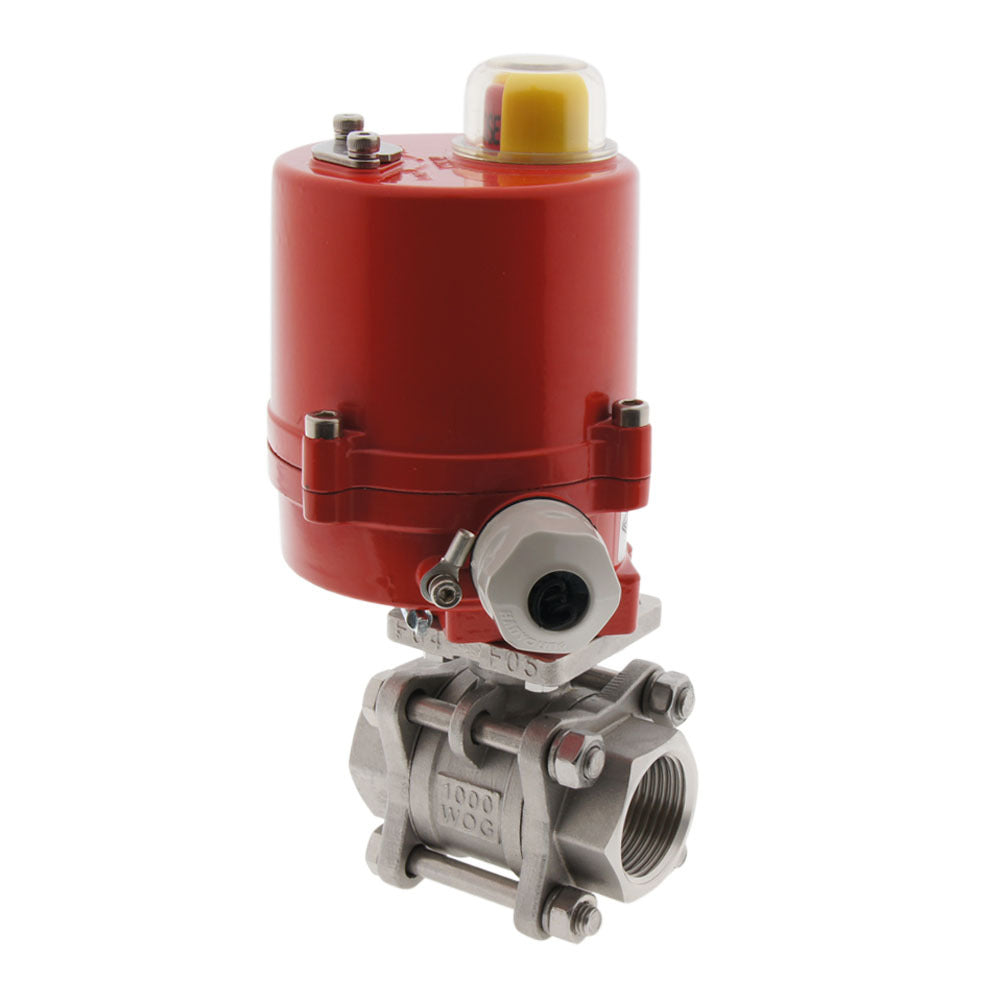

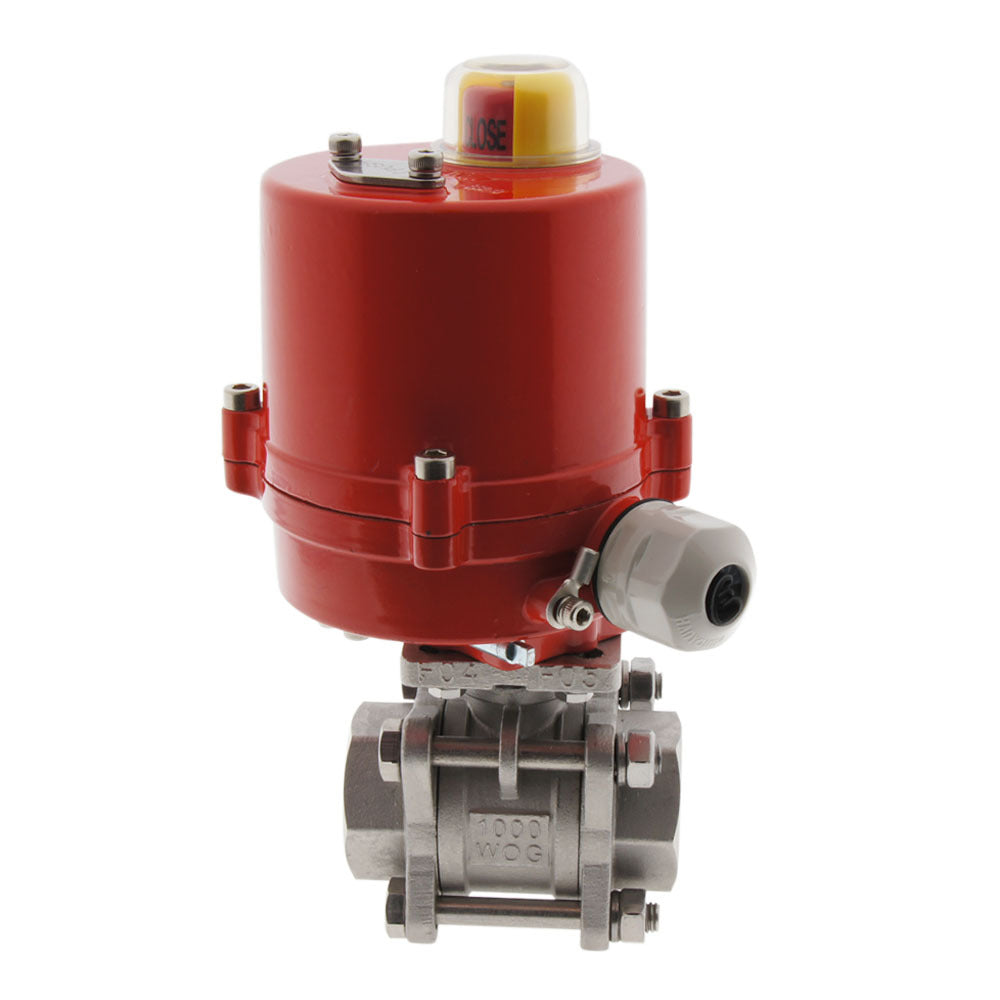

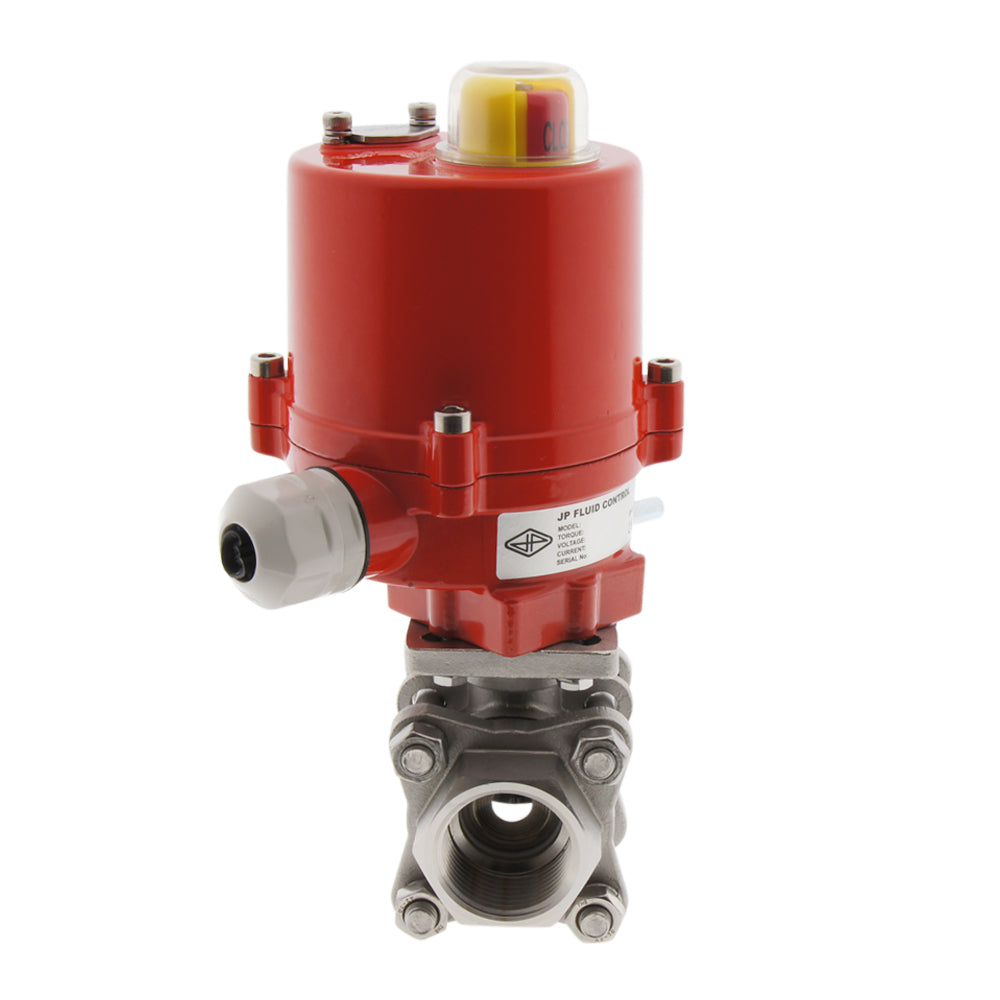

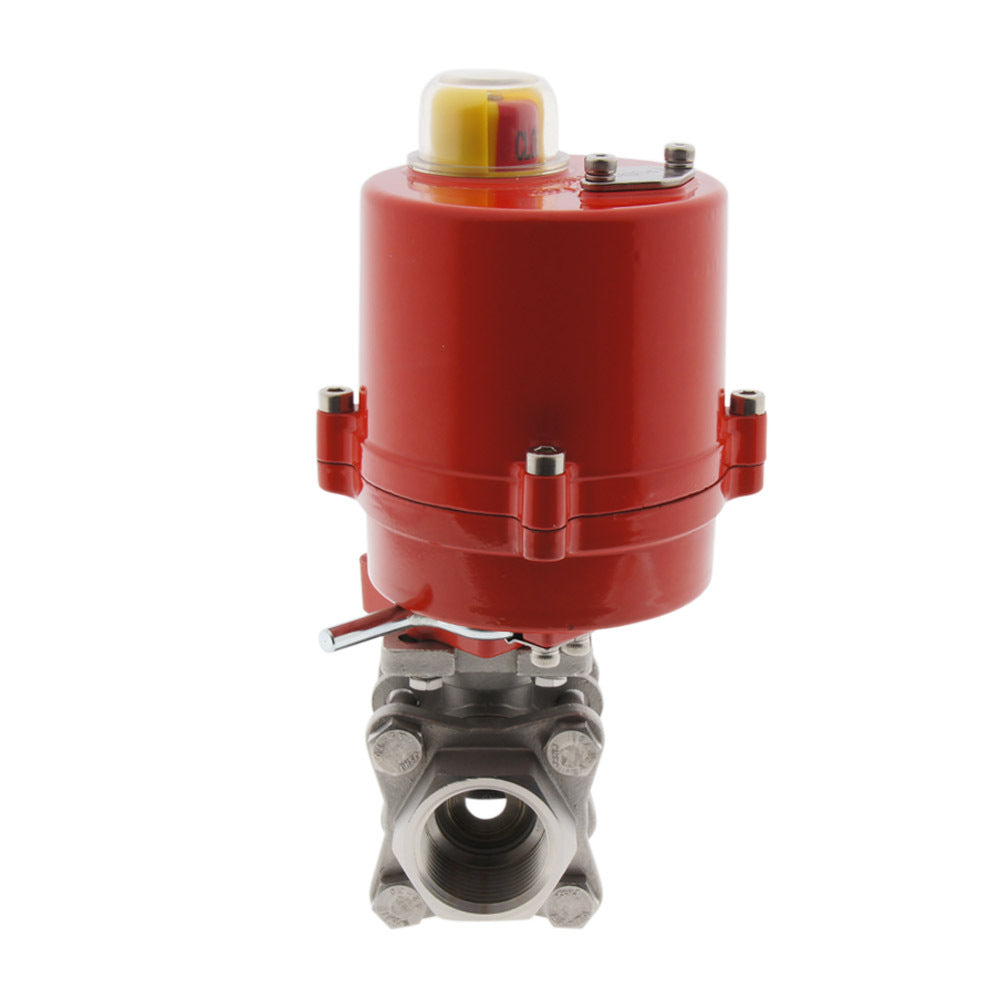

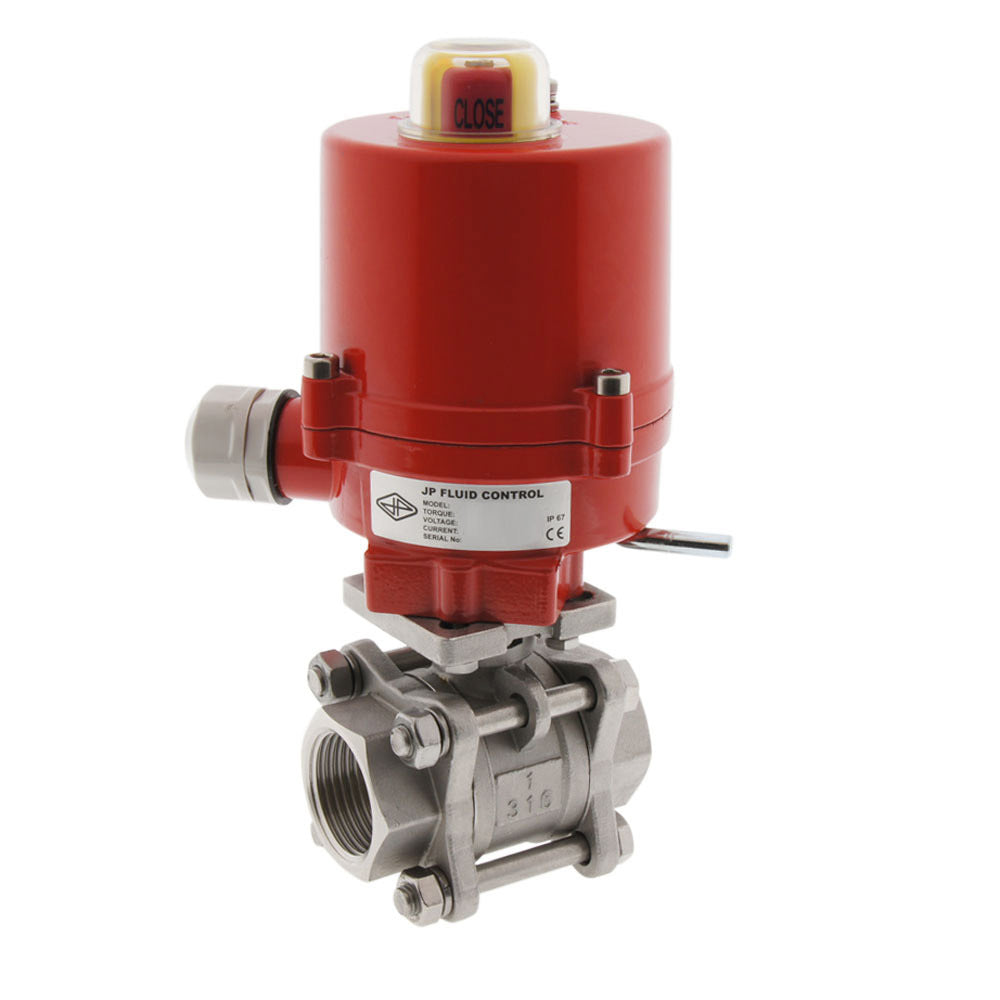

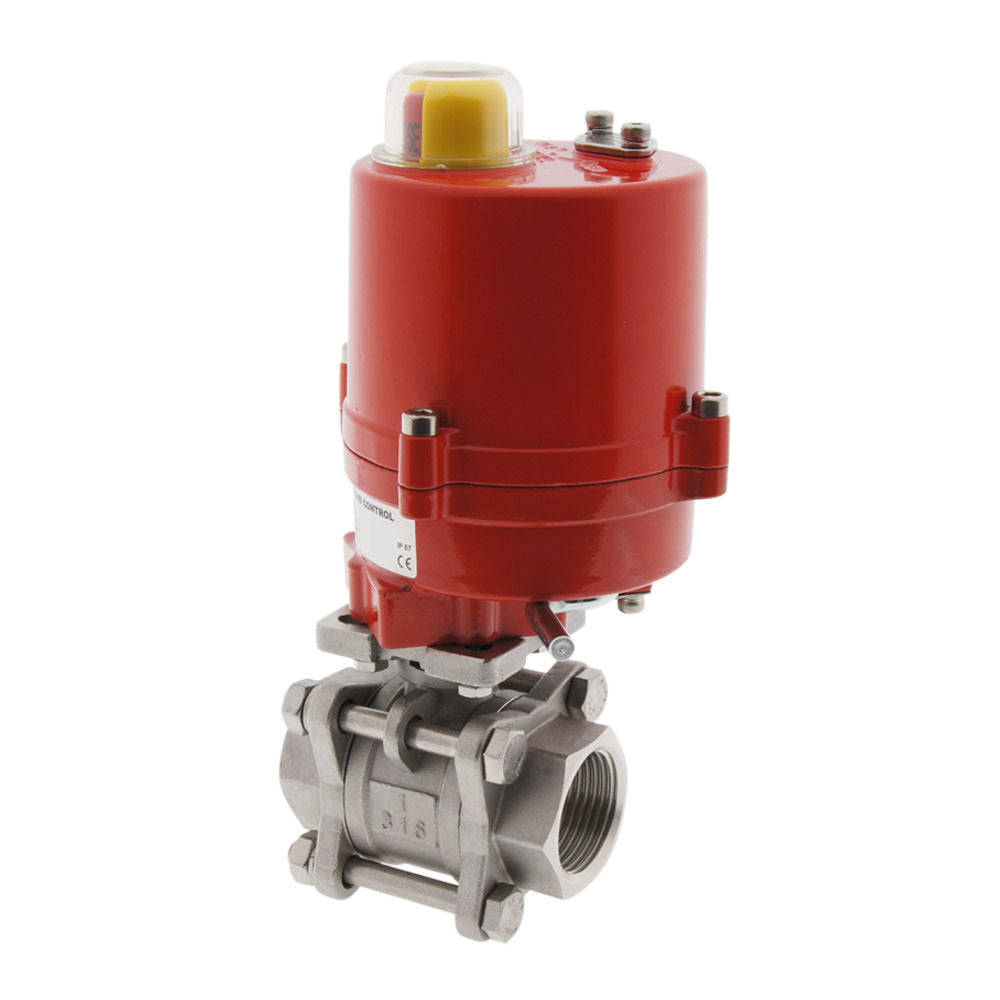

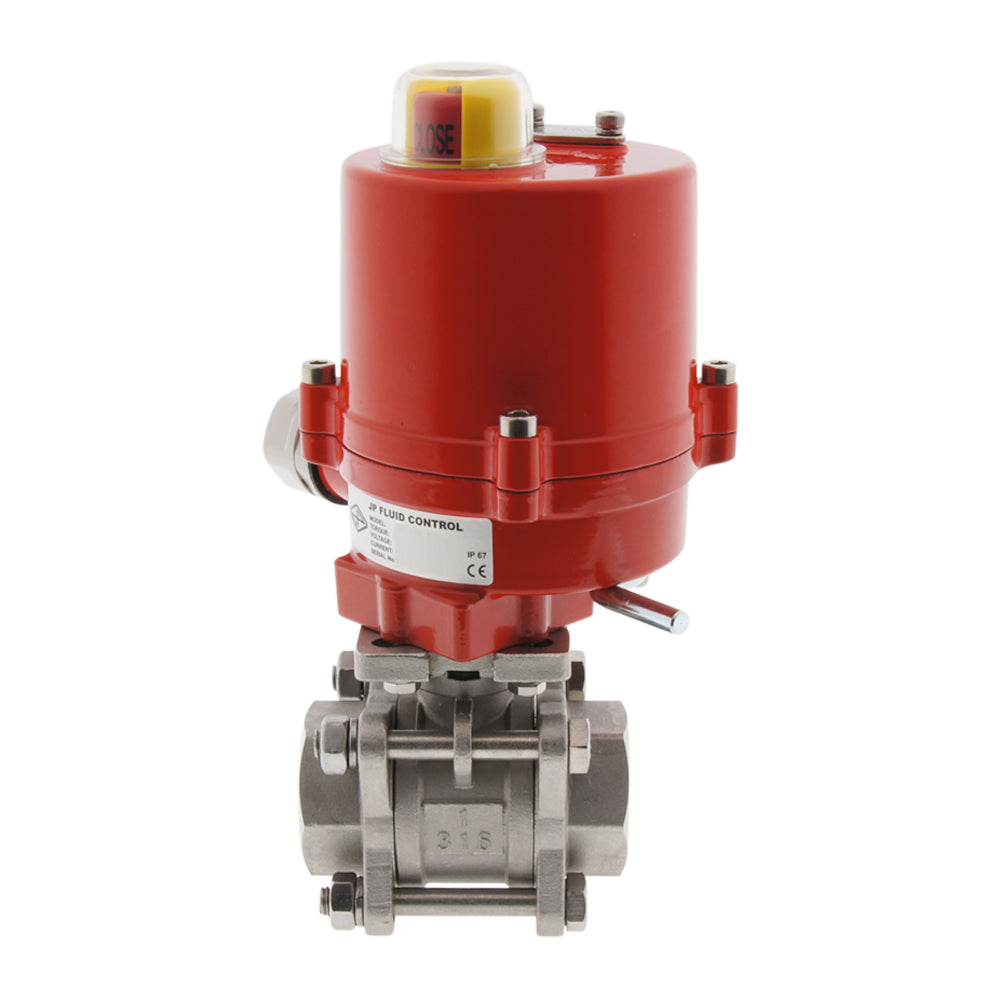

Vanne à bille électrique G3/4'' 24V AC à 2 voies en acier inoxydable - BL2SA3
Avis: Ce produit n`est plus fabriqué
Vanne à bille électrique 2 voies avec filetage G3/4 pouce et actionneur 24V AC/DC puissant et économe en énergie (max 20Nm). Milieu de -20 à 130°C, pression maxi 63 bar à 20°C. Corps de vanne en acier inoxydable avec bille en acier inoxydable et sièges de vanne en PTFE/FKM. Le diamètre nominal est de 20mm, la valeur Kv est de 45m3/h (750 l/min d'eau à dP=1 bar). Contrôle à 3 points. Rotation de 0 à 90° en seulement 4 secondes. Boîtier d'actionneur compact et robuste (IP67) avec indicateur de position. Fonction d'annulation manuelle et deux interrupteurs de fin de course supplémentaires pour le retour de position.
Avis: Ce produit n`est plus fabriqué
Description
Cette vanne à bille électrique à 2 voies de Tameson, solide et économe en énergie, peut être utilisée pour fermer automatiquement les tuyaux contenant du gaz ou des fluides. La vanne est dotée d'un filetage de 3/4 pouce (filetage interne, BSPP). Le boîtier de la vanne est en acier inoxydable avec une bille en acier inoxydable et un joint en PTFE (téflon)/FKM. L'actionneur est adapté à la fois au 24 volts AC 50/60Hz (courant alternatif) et au 24 volts DC (courant continu). Grâce à des commutateurs sur la carte de circuit imprimé, l'actionneur peut être réglé pour le CA ou le CC. Le réglage d'usine par défaut est le courant continu (CC). Il est très important de régler l'actionneur sur AC, avant d'utiliser une alimentation AC. L'actionneur est doté d'un boîtier en aluminium robuste (IP67, à condition qu'un câble approprié soit connecté) et fournit un couple maximal de 20 Nm. La valve tourne de 0 à 90 degrés en 4 secondes. Lorsque la bille atteint une position finale, le moteur électrique s'arrête et aucune énergie n'est consommée. L'actionneur est équipé de deux interrupteurs de fin de course supplémentaires pour le retour de position. Les interrupteurs de fin de course sont positionnés à 0 et 90 degrés. Si nécessaire, la position angulaire des interrupteurs peut être ajustée par l'utilisateur. Un indicateur de position mécanique situé sur le dessus de l'actionneur indique la position de la vanne. L'actionneur est équipé d'une commande manuelle.
Principaux avantages
- Robinet à bille robuste en acier inoxydable avec filetage de 3/4 pouce
- Temps de commutation de seulement 4 secondes
- Boîtier robuste de l'actionneur IP67
- Possibilité d'utiliser le 24V AC et DC (réglage par interrupteur)
- Deux interrupteurs de fin de course supplémentaires pour le retour de position
- Commande manuelle
- Indicateur visuel clair de la position
Spécifications techniques
| Actionneur | Vanne à bille | ||
|---|---|---|---|
| Réf. de l'actionneur | AG-020-B | Vanne à bille réf : | BL2SA3-034 |
| Tension : | 24V DC/AC (50/60Hz) | Le logement : | Acier inoxydable (AISI 316) |
| Nom./Max. Actuel : | 0.2/1.2 A | Boule : | acier inoxydable (AISI 316) |
| Protection : | IP67 | Anneaux de siège : | PTFE (teflon)/FKM |
| Cycle d'utilisation : | S2 30min. | Filetages de tuyaux : | G3/4" BSP |
| Ouvrir/fermer : | 4 s | Diamètre nominal : | 20mm (DN) |
| Amb. Temp. : | -10°C..50°C | Longueur d'installation : | 80 mm |
| Gamme : | 0-90° | Pression maximale (@20°C) : | 63 bar |
| Interrupteurs de fin de course supplémentaires : | 2 | Fonction : | 2 voies |
| Annulation manuelle : | Oui | Température moyenne : | -20°C..130°C |
Dimensions
Dimensions de l'actionneur AG-020-B et de la vanne à bille BL2SA3-034.
Applications
Cette vanne peut être utilisée en combinaison avec des gaz et des fluides. La vanne est durable et convient à différents milieux agressifs et corrosifs. La pression maximale à température ambiante est de 63 bars, à des températures plus élevées, la température maximale autorisée diminue. La direction de la pression n'est pas importante, la direction du flux peut être dans n'importe quelle direction. La gamme de température du milieu est comprise entre -20°C et 130°C. En cas de températures élevées, il est recommandé d'installer la vanne dans un endroit ventilé. Il est permis d'installer la vanne dans un environnement humide à condition que toutes les pièces, comme un câble électrique approprié, soient correctement fixées. Les vannes à bille peuvent être utilisées avec des fluides légèrement contaminés. Quelques exemples d'applications pour cette vanne sont HVAC, irrigation, automatisation industrielle, gestion de l'eau.
Schéma de câblage électrique
Suivez les instructions de sécurité et le manuel avant de commencer l'installation.L'actionneur fonctionne avec 24 volts DC et 24 volts AC (50/60Hz). Sur le PCB se trouvent deux petits interrupteurs pour régler l'actionneur sur AC ou DC. Le paramètre par défaut est DC. L'actionneur consomme 0,2A nominal, et 1,2A au couple maximal. L'actionneur a une commande à 3 points. Avant d'utiliser l'alimentation en courant alternatif, il faut d'abord régler les commutateurs sur le circuit imprimé. Les bornes 1 et 2 sont connectées en permanence à l'alimentation électrique. Les bornes 3 et 4 doivent utiliser le même signal (phase/nulle) que la borne 1. La connexion de l'un de ces fils de commande permet de fermer ou d'ouvrir la vanne. Ne jamais connecter les bornes 3 et 4 en même temps pour éviter tout court-circuit et tout dommage.L'actionneur possède deux interrupteurs de fin de course internes. Dès que la position finale de l'actionneur est atteinte (0 ou 90 degrés), le moteur s'arrête et aucune énergie n'est consommée. En outre, l'actionneur comporte deux interrupteurs de fin de course supplémentaires à des fins de contrôle. La position angulaire des interrupteurs de fin de course peut être modifiée. Connectez toujours la terre et n'utilisez pas les tuyaux comme masse.
Schéma de câblage électrique de l'actionneur AG-020-B. Avant d'utiliser le courant alternatif, il faut d'abord régler les commutateurs sur le circuit imprimé.
Montage
Assurez-vous que la position de la boule et de l'actionneur est correctement réglée avant le montage. L'actionneur est fourni avec deux adaptateurs pour connecter l'actionneur à l'arbre de la vanne. Montez l'actionneur sur la vanne à l'aide des boulons fournis. Il ne doit pas y avoir de jeu entre les deux brides. Utilisez notre gamme de raccords pour la connexion entre le tuyau et la vanne.
Dans la boîte
- Actionneur AG-020-B (câble non inclus)
- Adaptateur d'arbre de transmission (9x9mm, 11x11mm)
- 4 boulons M5x16mm & rondelles élastiques (pour la bride F03)
- 4 boulons M6x16mm & rondelles élastiques (pour la bride F04 & F05)
- Ball Valve BL2SA3-034
Note : Ce produit est livré en pièces détachées, mais avec les accessoires de montage nécessaires.
