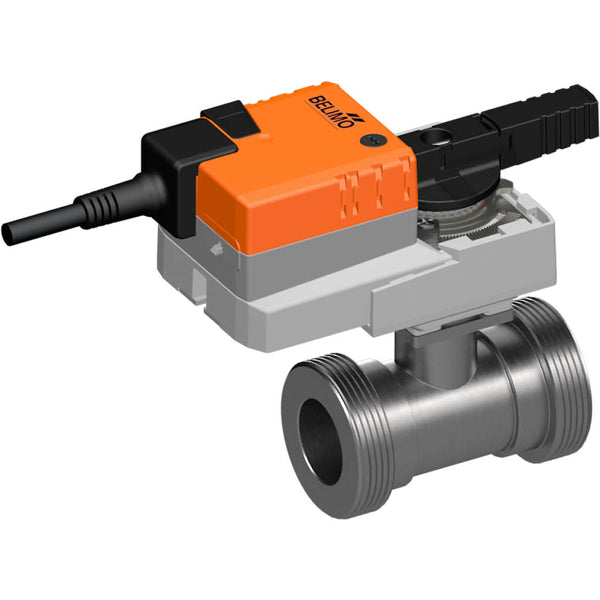

Belimo Vanne à Boisseau Sphérique G2 Kvs32 24VAC/DC 90s BACnet/Modbus/MP-Bus 10Nm IP54 R432/NR24A-MOD
Il s'agit d'une vanne à boisseau sphérique Belimo 2 voies avec un boîtier en laiton et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 32 et la taille du port est G 2 pouces avec un filetage mâle. La différence de pression maximale est de 4 bar (58 psi). La vanne peut fonctionner entre -10 et 100 °C (14 à 212 °F). La valeur Kv de la vanne est de 32 m3/h, ce qui équivaut à une valeur Cv de 37,02 gpm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et nécessite le produit ZTH EU pour définir l'adresse du protocole et lier l'actionneur au système. De plus, ZTH EU permet le réglage d'un signal de commande analogique 0-10V ou 2-10V. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a une classification IP54.
- Prix normal
- €671,98
- Prix normal
- €559,98
Description

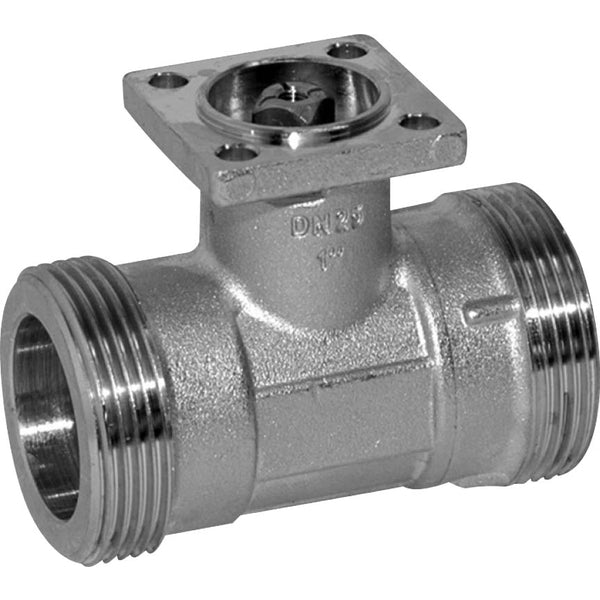

Il s'agit d'une vanne à boisseau sphérique Belimo 2 voies avec un boîtier en laiton et un joint EPDM. Le diamètre de l'alésage de la vanne est DN 32 et la taille du port est G 2 pouces avec un filetage mâle. La différence de pression maximale est de 4 bar (58 psi). La vanne peut fonctionner entre -10 et 100 °C (14 à 212 °F). La valeur Kv de la vanne est de 32 m3/h, ce qui équivaut à une valeur Cv de 37,02 gpm. L'actionneur nécessite une tension d'alimentation de 24 V CA/CC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et nécessite le produit ZTH EU pour définir l'adresse du protocole et lier l'actionneur au système. De plus, ZTH EU permet le réglage d'un signal de commande analogique 0-10V ou 2-10V. L'actionneur ouvre/ferme la vanne en 90 secondes. L'actionneur a une classification IP54.

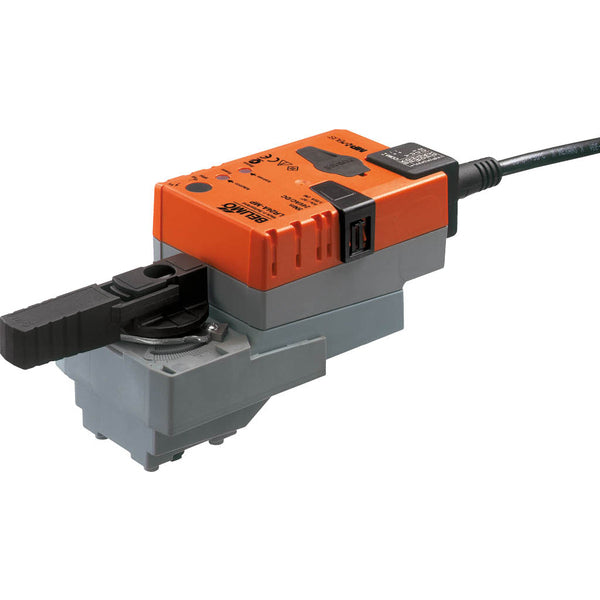

L'actionneur, équipé d'une protection contre les surcharges, n'a pas besoin de fins de course et s'arrête automatiquement lorsque la butée est atteinte. Un déverrouillage manuel est possible à l'aide d'un bouton-poussoir, qui désengage le train d'engrenages tant que le bouton est enfoncé ou reste verrouillé. L'actionneur peut être directement monté sur la vanne à boisseau sphérique à l'aide d'une seule vis. L'orientation de montage par rapport à la vanne à boisseau sphérique peut être choisie par incréments de 90°. L'actionneur est livré avec une interface intégrée pour BACnet MSTP, Modbus RTU et MP-Bus. Il reçoit le signal de commande numérique du système de commande et fournit l'état actuel. L'angle de rotation peut être ajusté avec des butées mécaniques.
Avantages :
- Déverrouillage manuel
- L'actionneur est protégé contre les surcharges
- Indicateur de position visuel
- Actionneur modulant avec bus de terrain ou un signal 0-10 V/2-10 V
Inconvénients :
- Le produit ZTH EU est nécessaire (non inclus) pour définir l'adresse du protocole et lier l'actionneur au système
- Le temps d'ouverture/fermeture de 90 s est lent pour certaines applications
