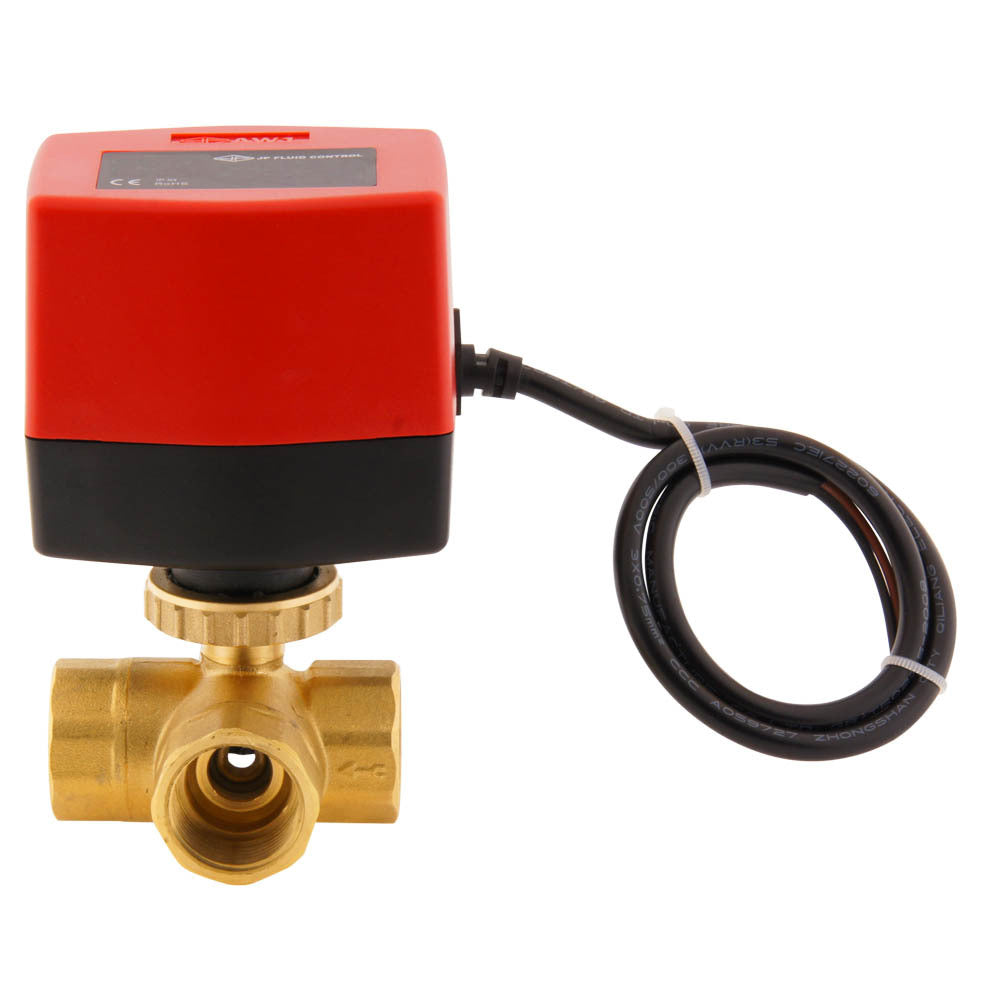

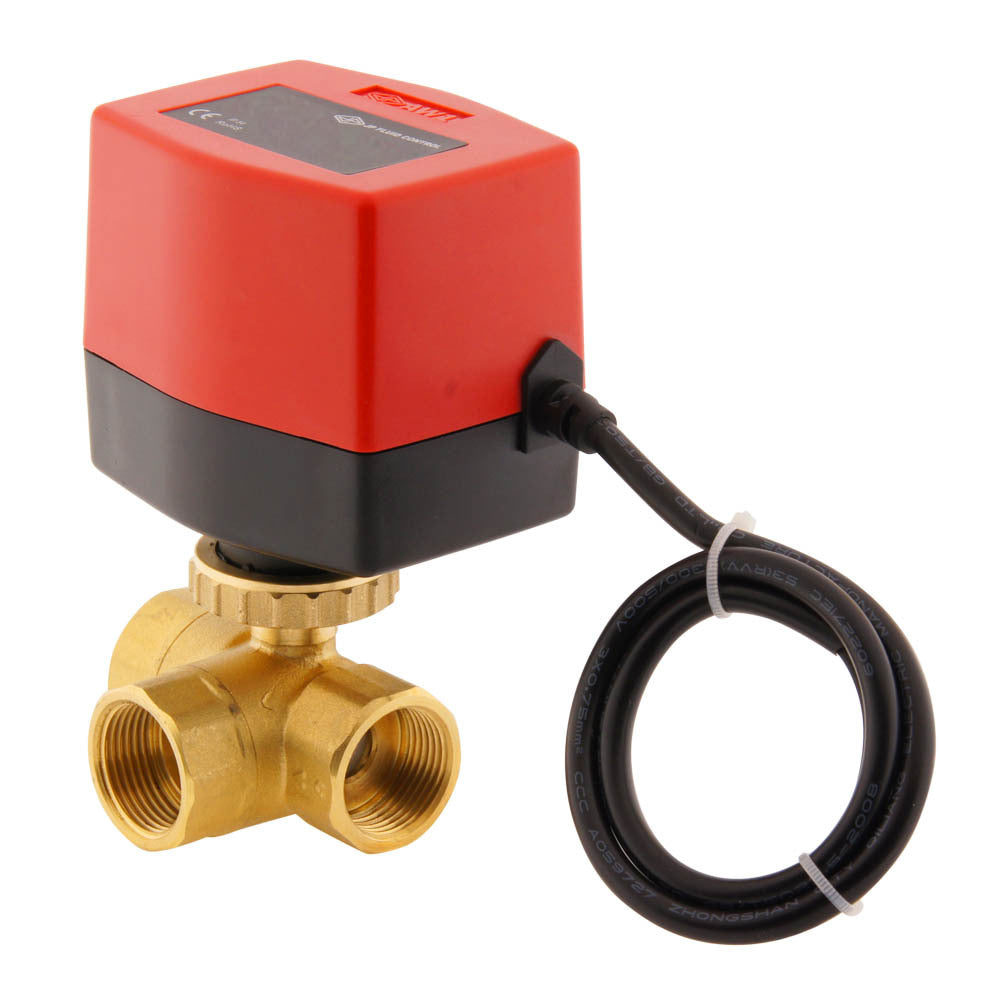

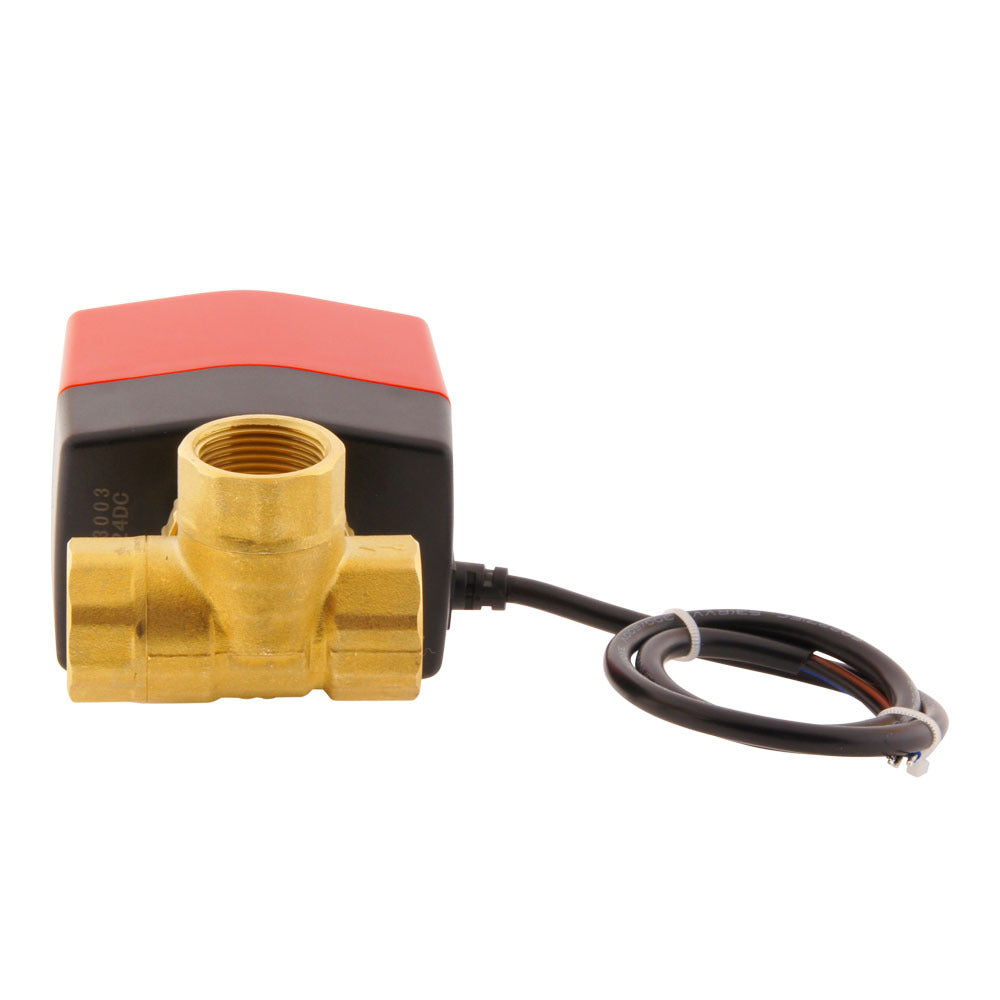

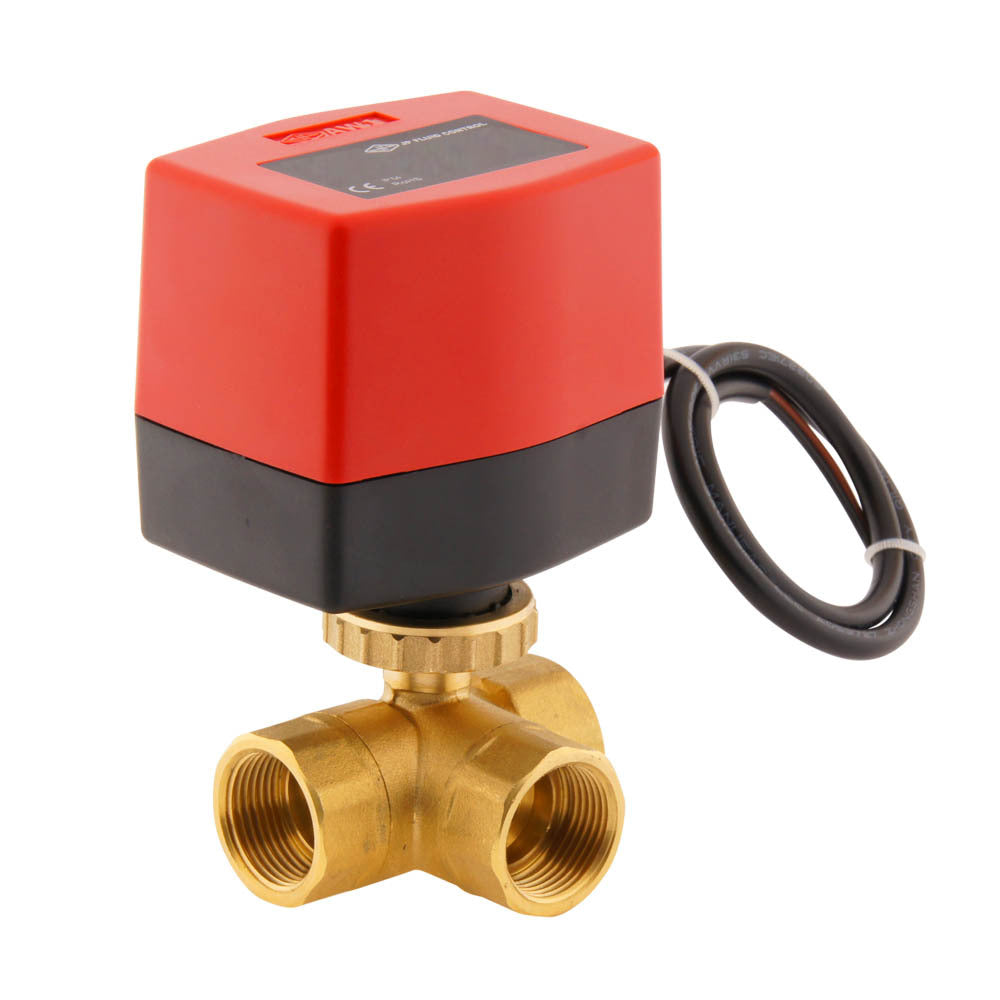

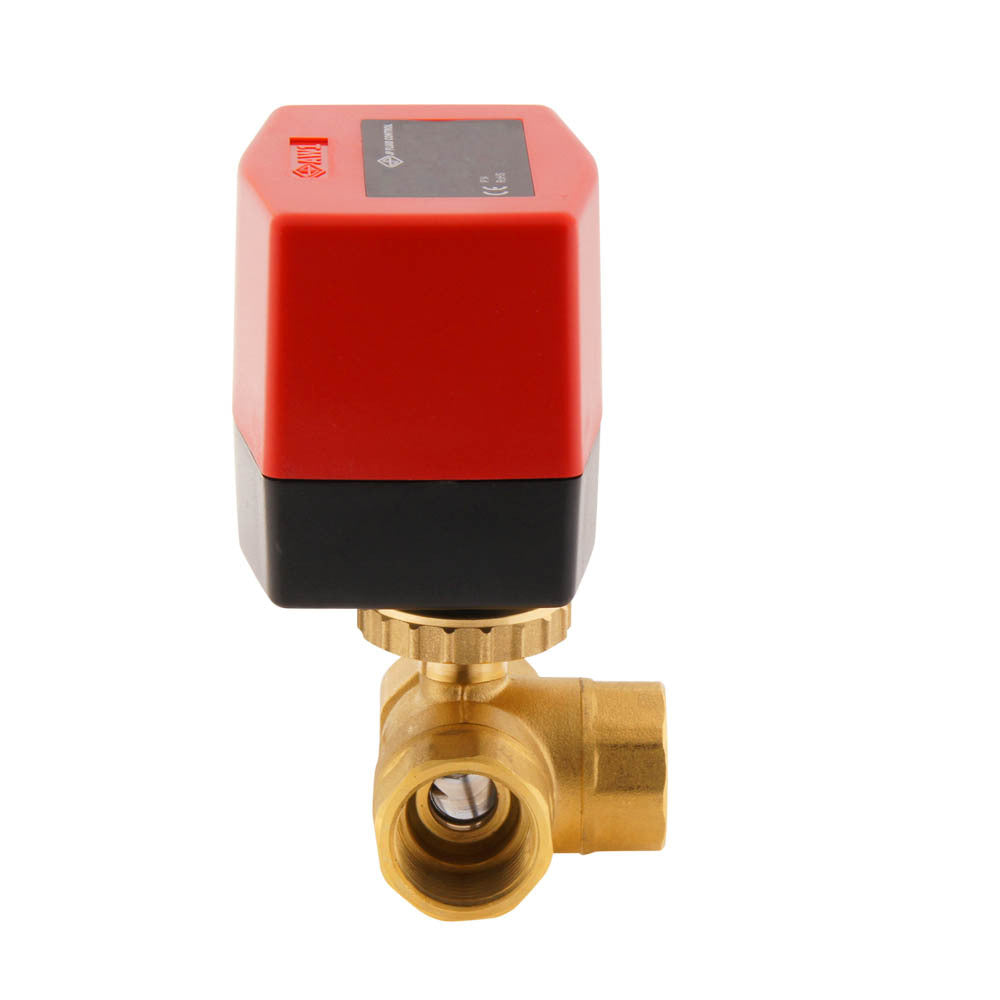

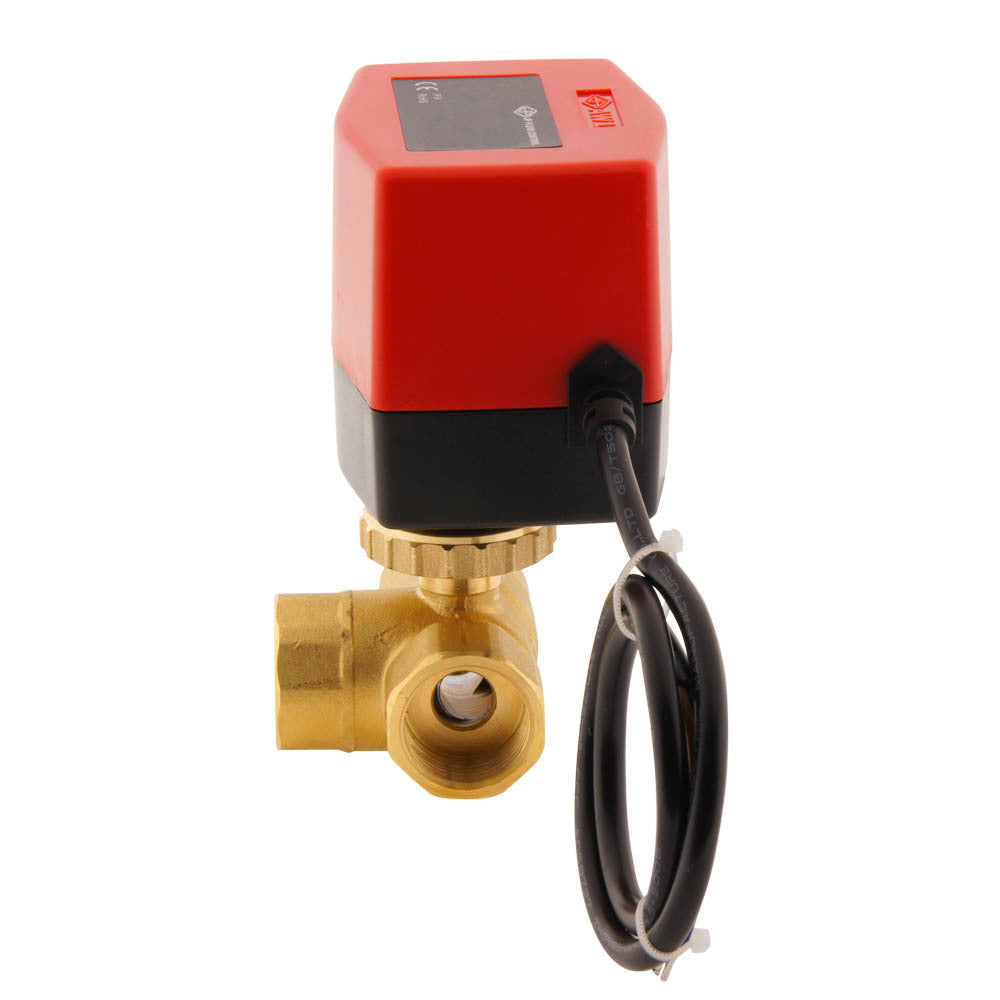

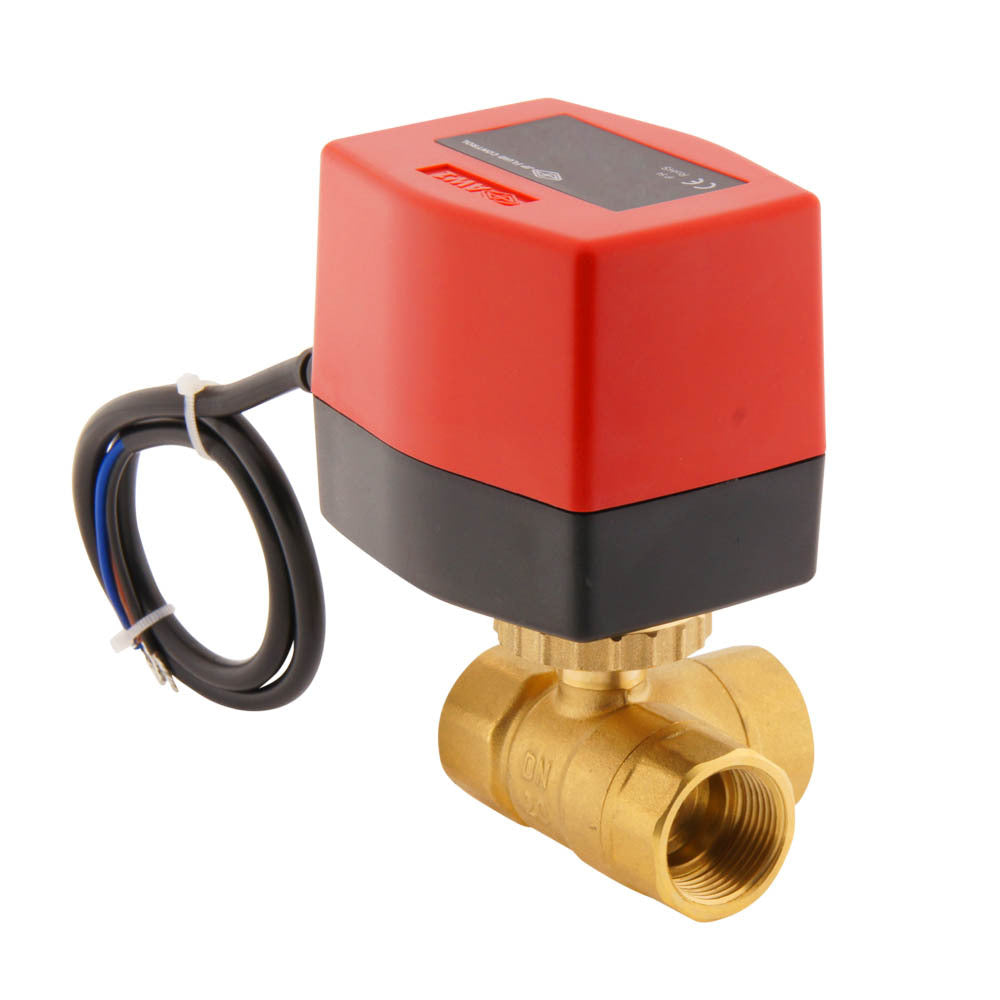

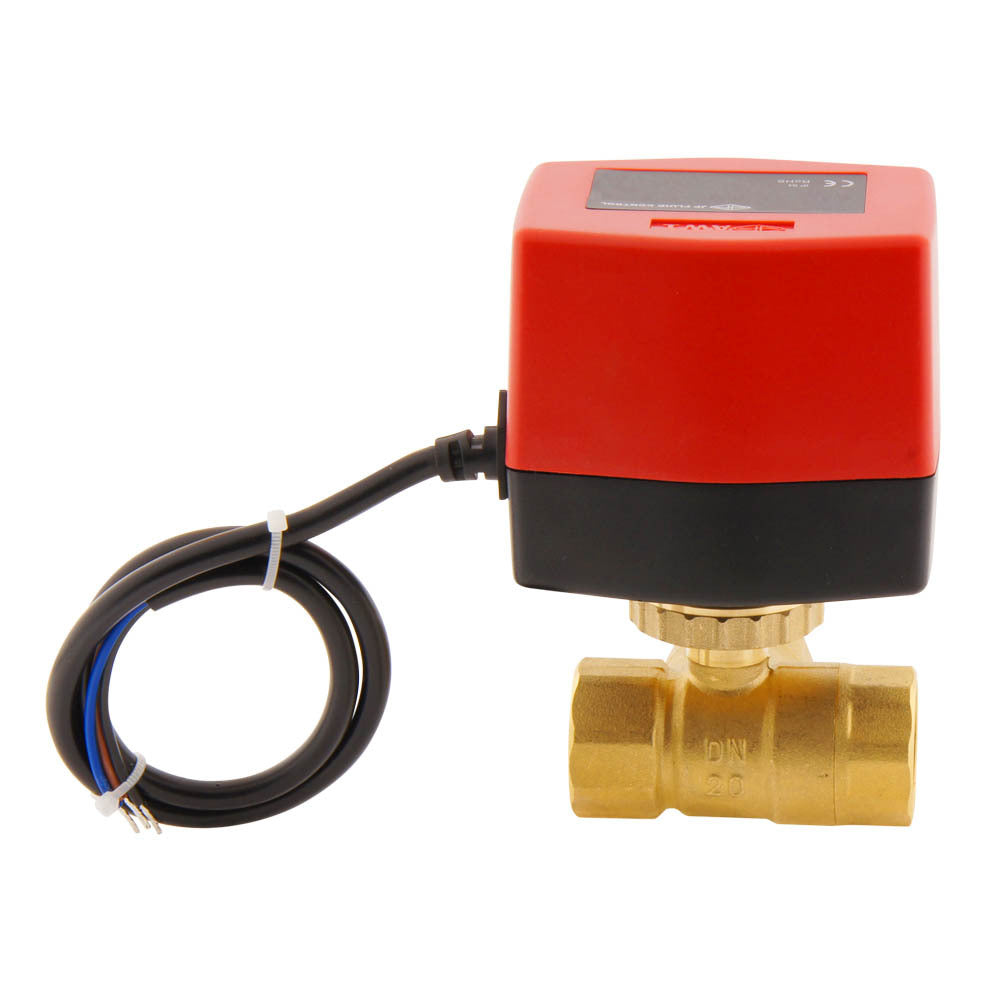

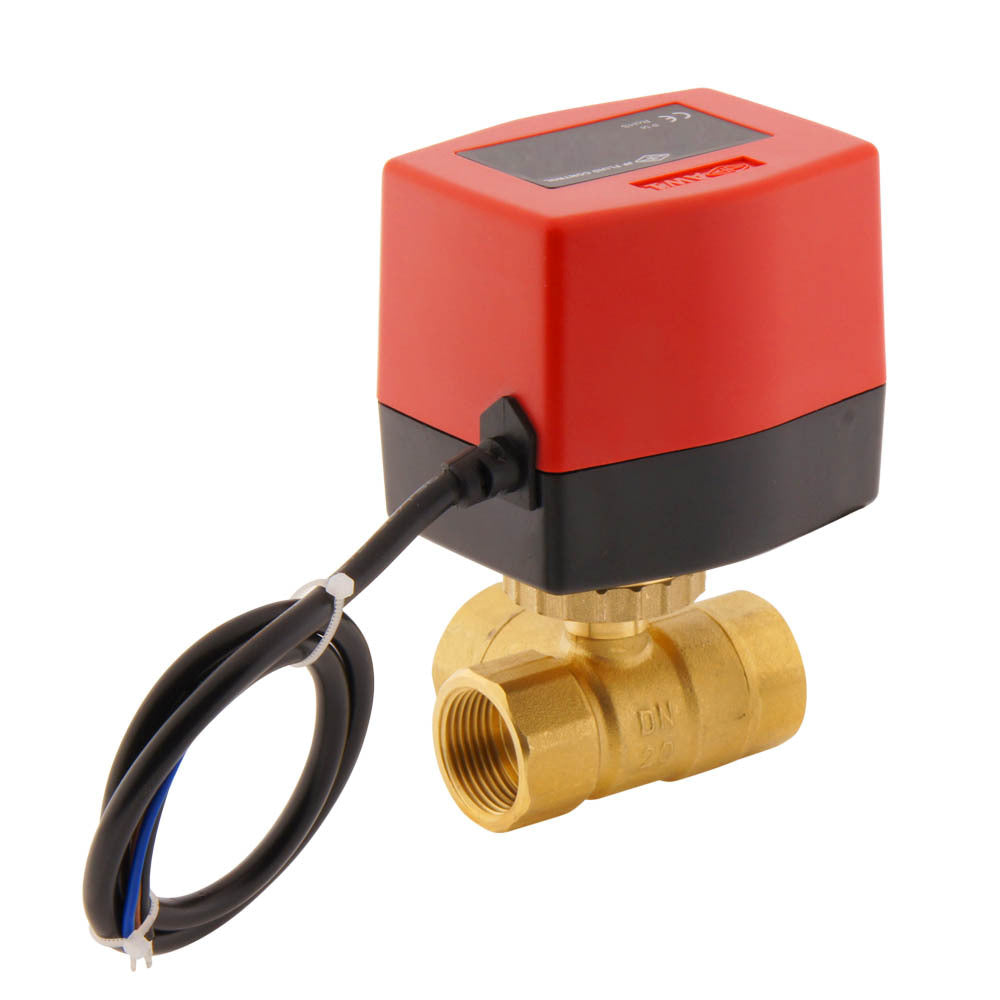

Vanne à bille electrique BW3 3/4'' 3 voies 24V DC relais
Robinet à boisseau sphérique électrique à 3 voies avec filetage femelle de 3/4 de pouce (BSP) et actionneur 24V DC à haut rendement énergétique avec relais intégré. Convient aux liquides et aux gaz (max. 110°C) et à une pression de 0 à 10 bars. Convient comme vanne de zone dans les systèmes de chauffage. La vanne est dotée d'un boîtier en laiton, d'une bille chromée et de sièges de vanne en PTFE. Le diamètre nominal est de 12,5 mm, la valeur Kv est de 8,6m3/h(143,3 l/min à dP=1 bar, eau). Connexion à 3 fils (ouverture/fermeture) : plus, moins et fil de commande (plus). La vanne s'ouvre en 6 secondes (normalement fermée).
Y compris l'actionneur- Prix normal
- €102,71
- Prix normal
- €85,59
Description

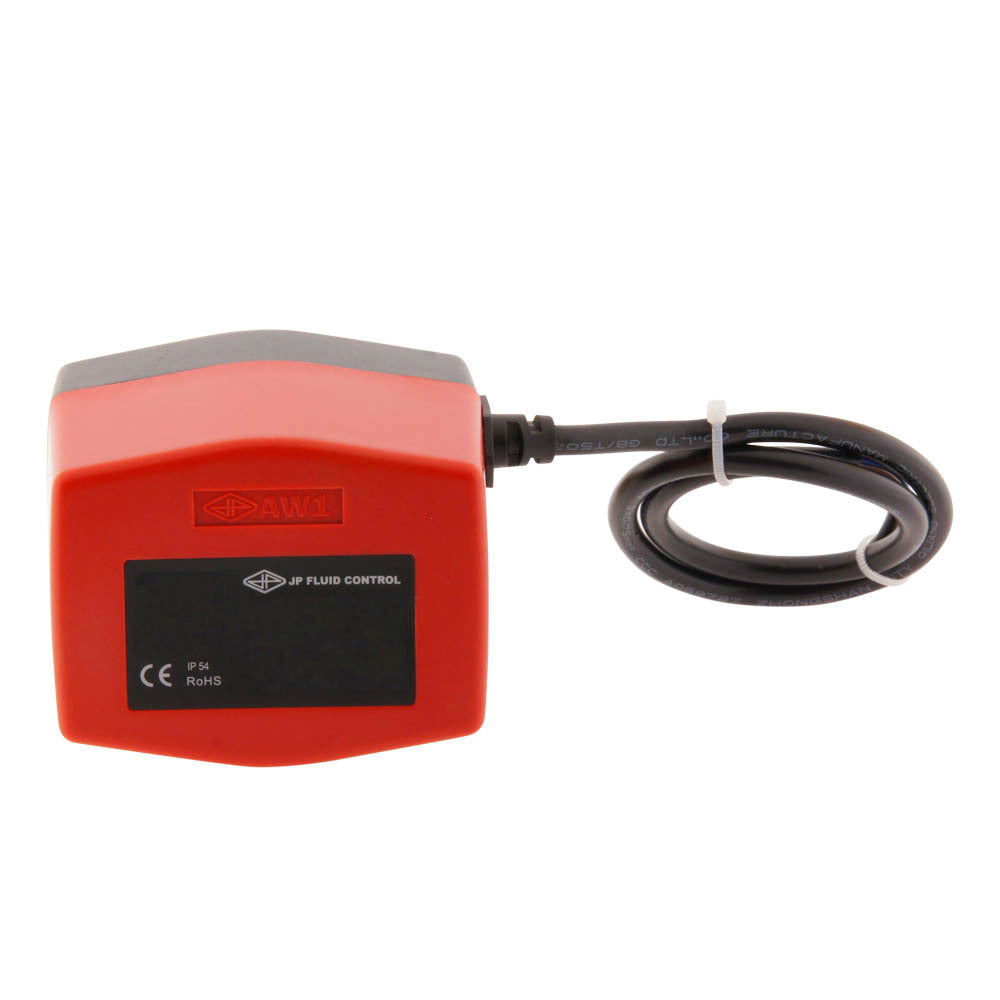

Robinet à boisseau spherique electrique à 3 voies JP Fluid Control, très econome en energie et robuste, permettant d'ouvrir ou de fermer electriquement des canalisations. La vanne est dotee d'un filetage de 3/4 de pouce (filetage femelle BSPP) et d'un actionneur 24V DC (IP54). Cette vanne convient aux liquides et aux gaz (-10 à 110°C) et est souvent utilisee dans les systèmes de chauffage. Une vanne à bille est moins sensible à la salete qu'une electrovanne. Il est toutefois recommande d'installer un filtre avant la vanne. Le corps de la vanne est en laiton, la bille est chromee et le joint est en PTFE (teflon). L'orifice est de 12,5 mm, la valeur Kv est de 8,6 (143,3 l/min à dP=1 bar). Le temps d'ouverture ou de fermeture est d'environ 6 secondes. Ce robinet à boisseau spherique 3/2 voies est utilise de preference pour modifier le sens du debit d'une sortie à l'autre, et non pour arrêter le debit.
Installation
L'actionneur a une connexion à 3 fils et doit être connecte comme indique dans le diagramme ci-dessous. L'actionneur est fourni avec un câble. L'actionneur est dote d'une commande marche/arrêt. Cela signifie que deux fils sont connectes en permanence à l'alimentation electrique. L'alimentation du fil de commande ouvre la vanne electriquement, la deconnexion du fil de commande ferme la vanne electriquement. L'actionneur comprend des interrupteurs de fin de course, l'energie n'est consommee que lors de l'ouverture ou de la fermeture de la vanne.
Les vannes à trois voies peuvent être connectees de deux manières differentes, comme le montre le schema ci-dessous.
Important
- Veuillez respecter le code couleur des fils.
- Convient pour les gaz et les liquides propres, y compris l'eau froide et chaude.
- Assurez-vous que la vanne est adaptee à l'application et que les materiaux sont adaptes au fluide et à la temperature.
Remarque : cette vanne n'est pas adaptee aux gaz secs tels que l'air comprime non lubrifie.
