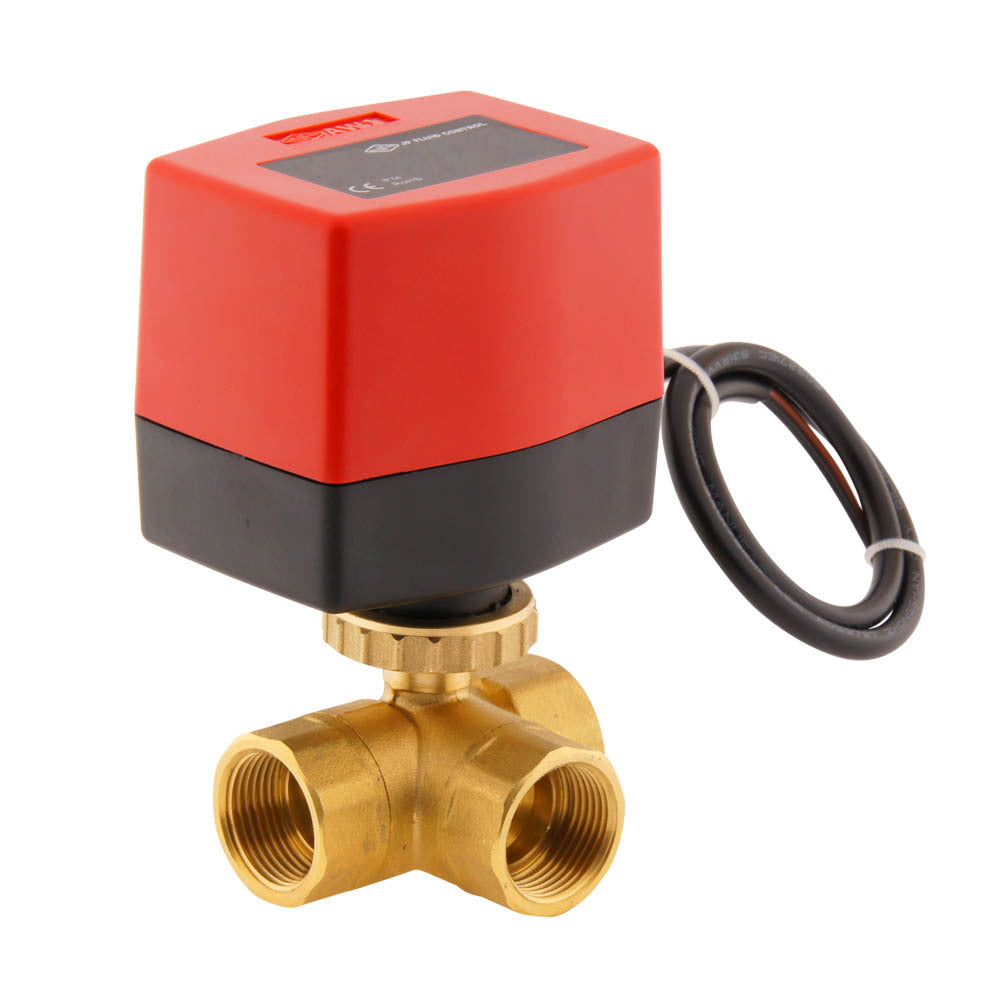

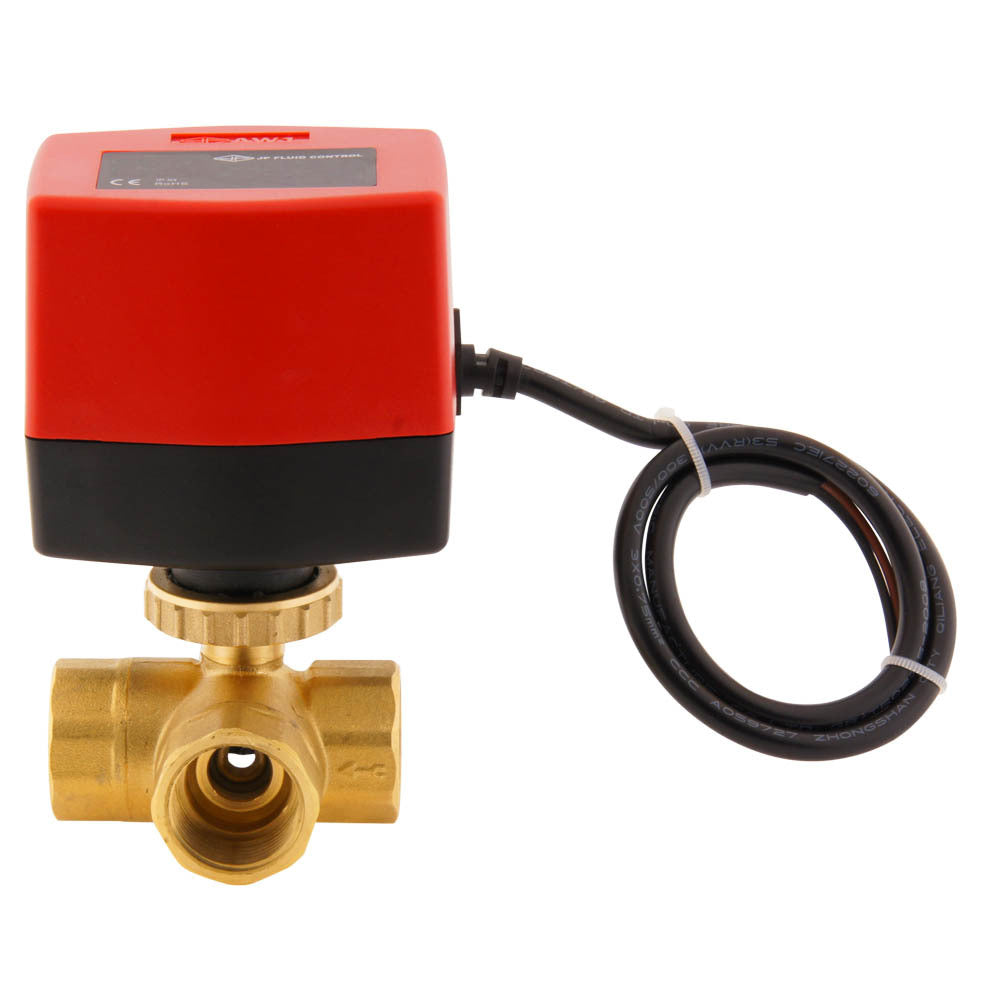

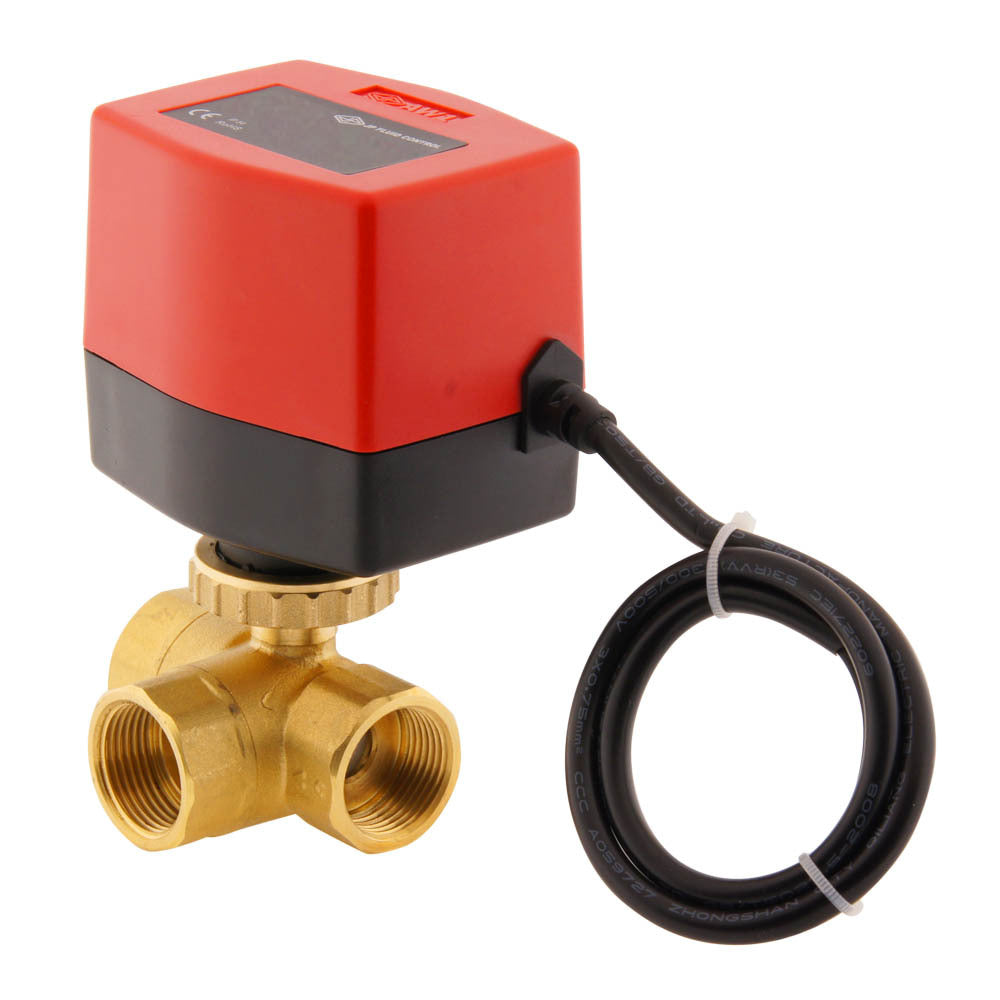

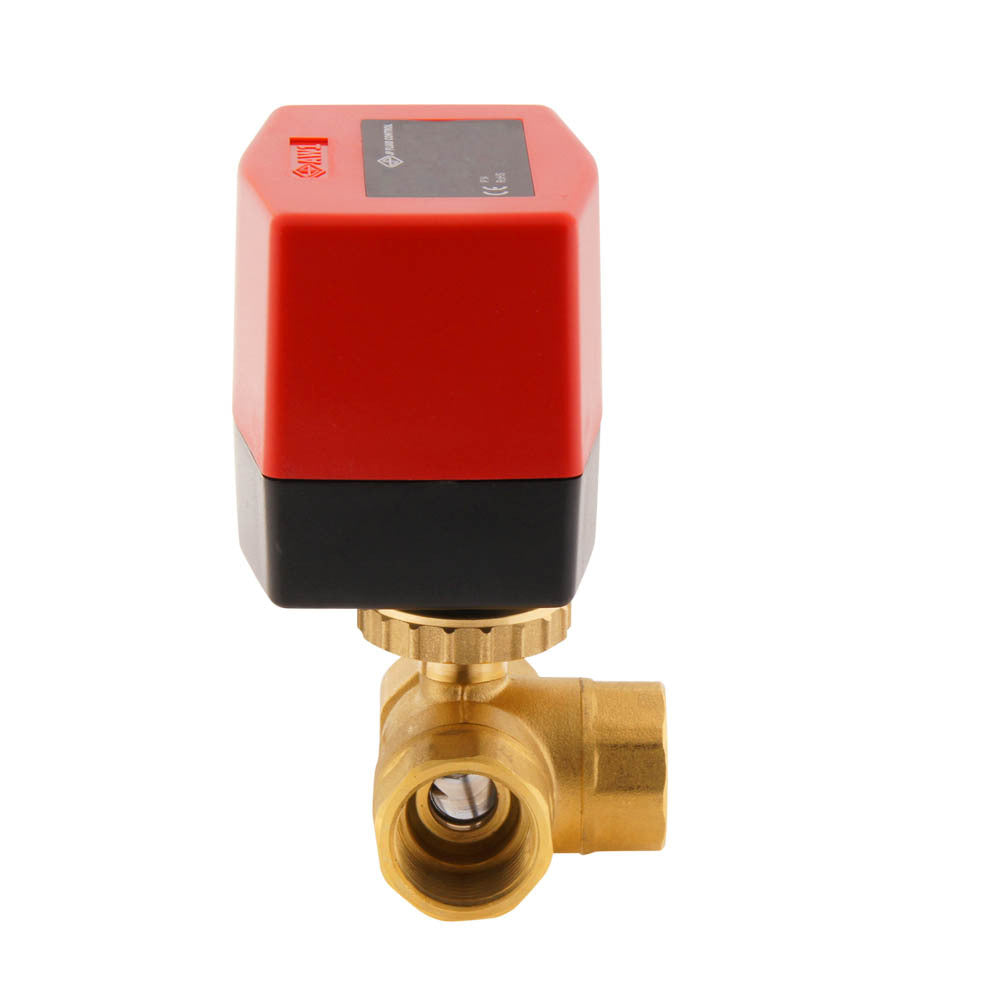

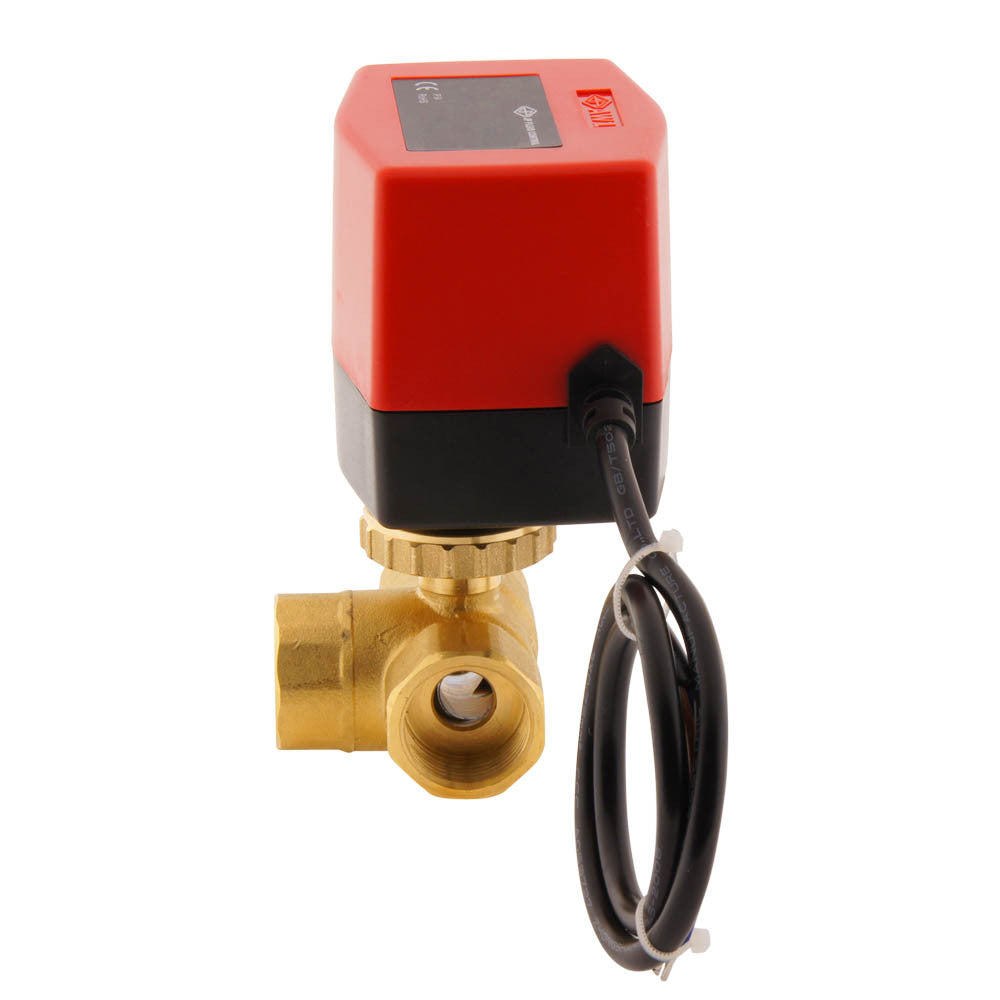

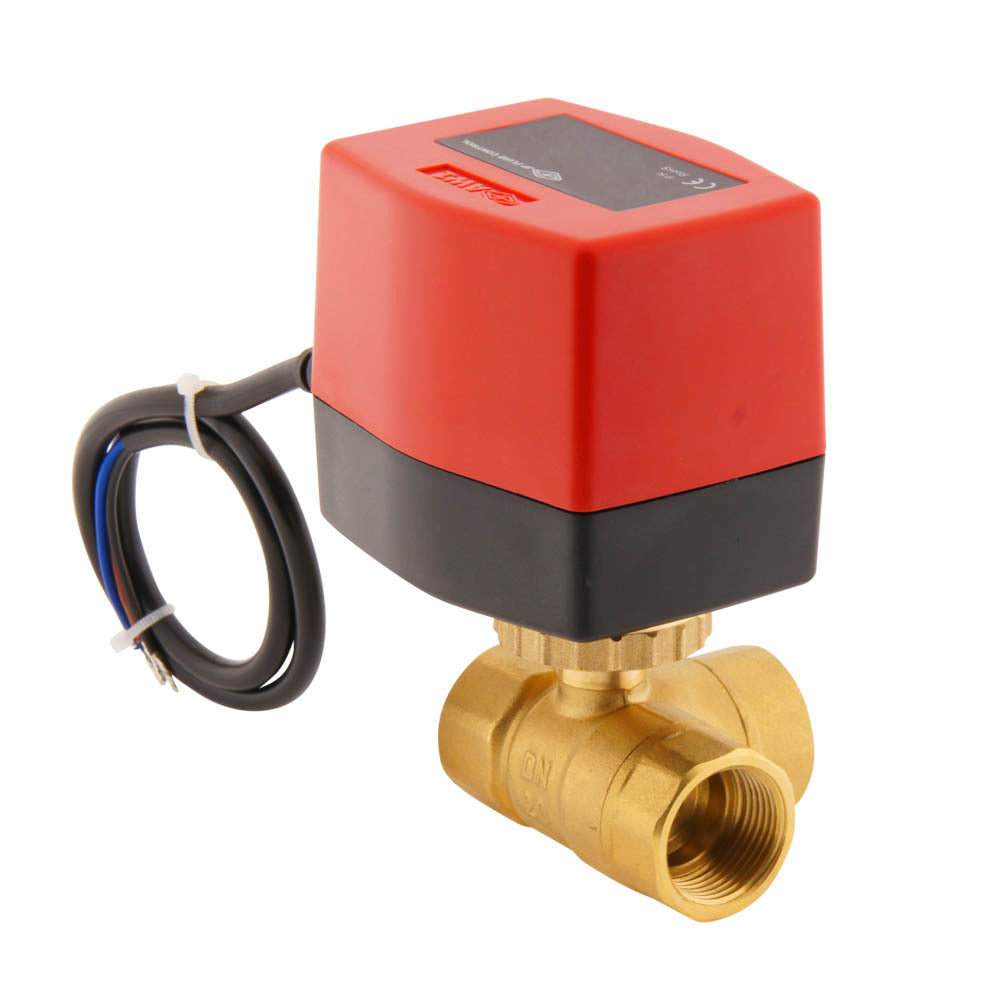

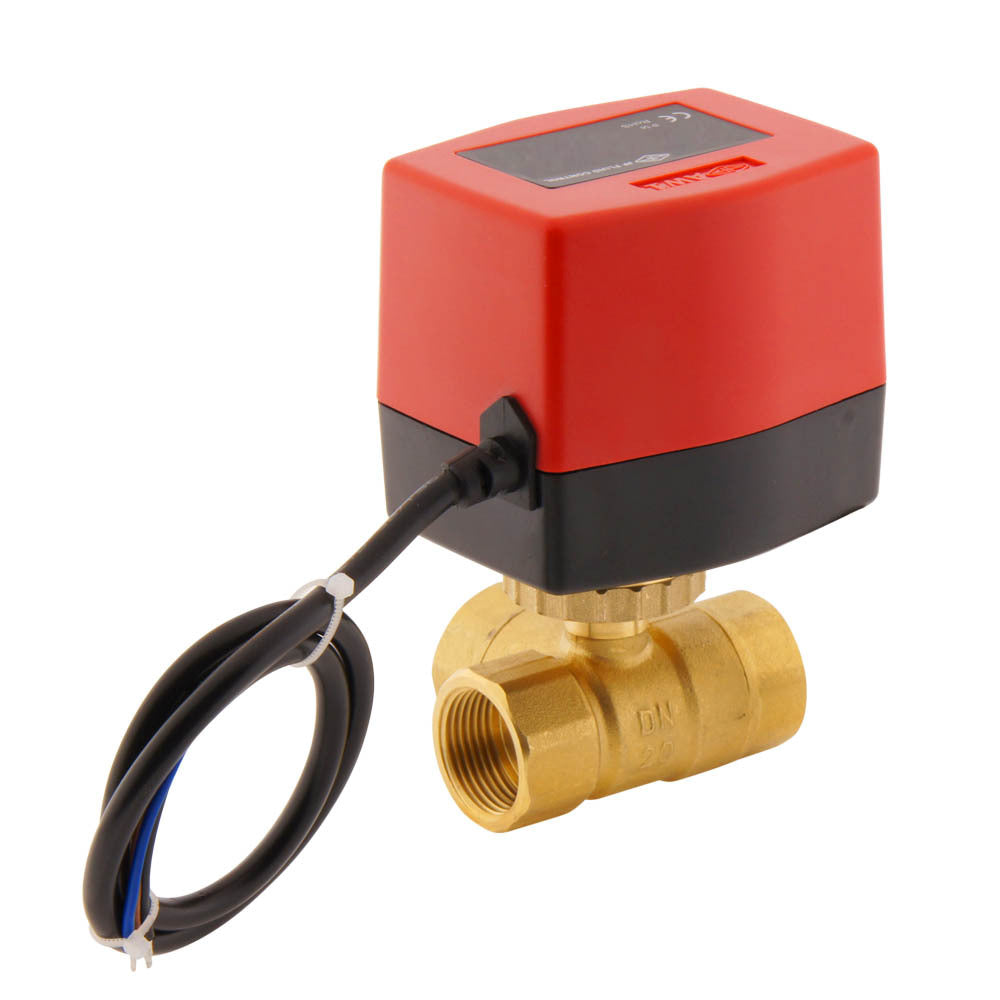

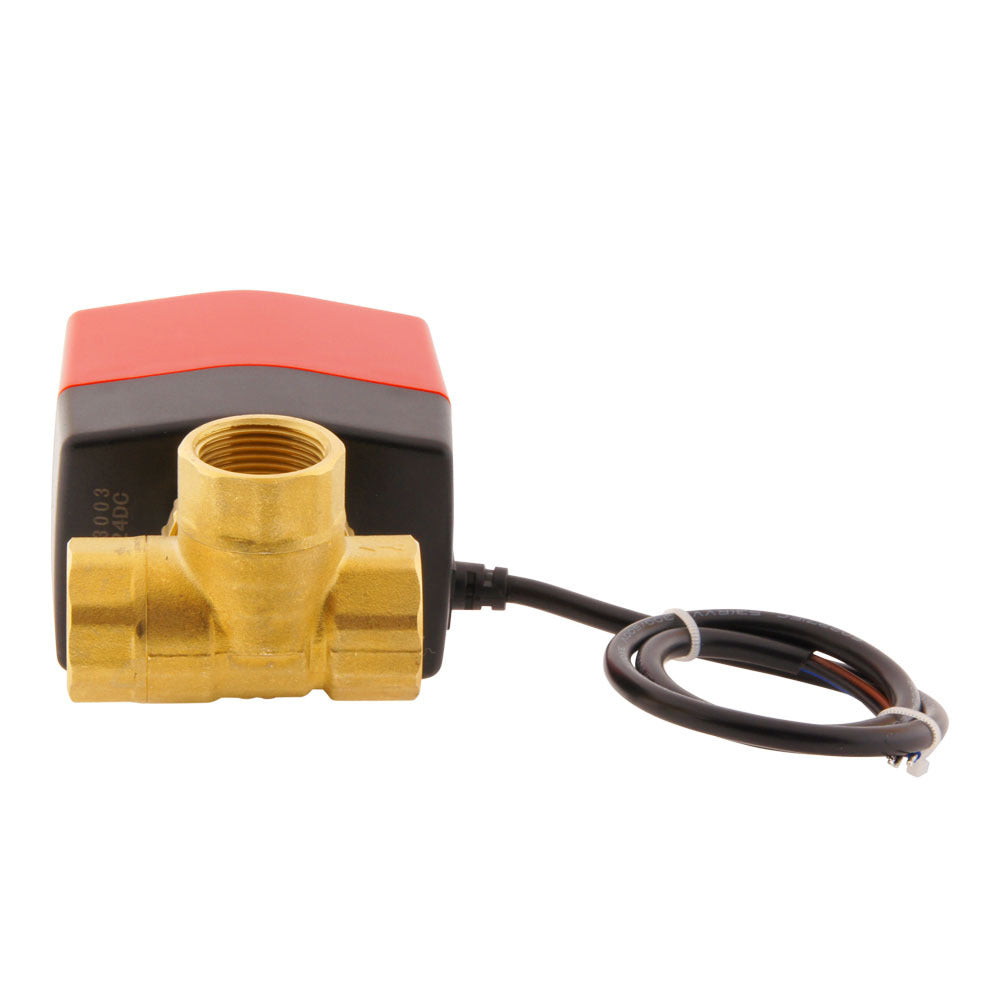

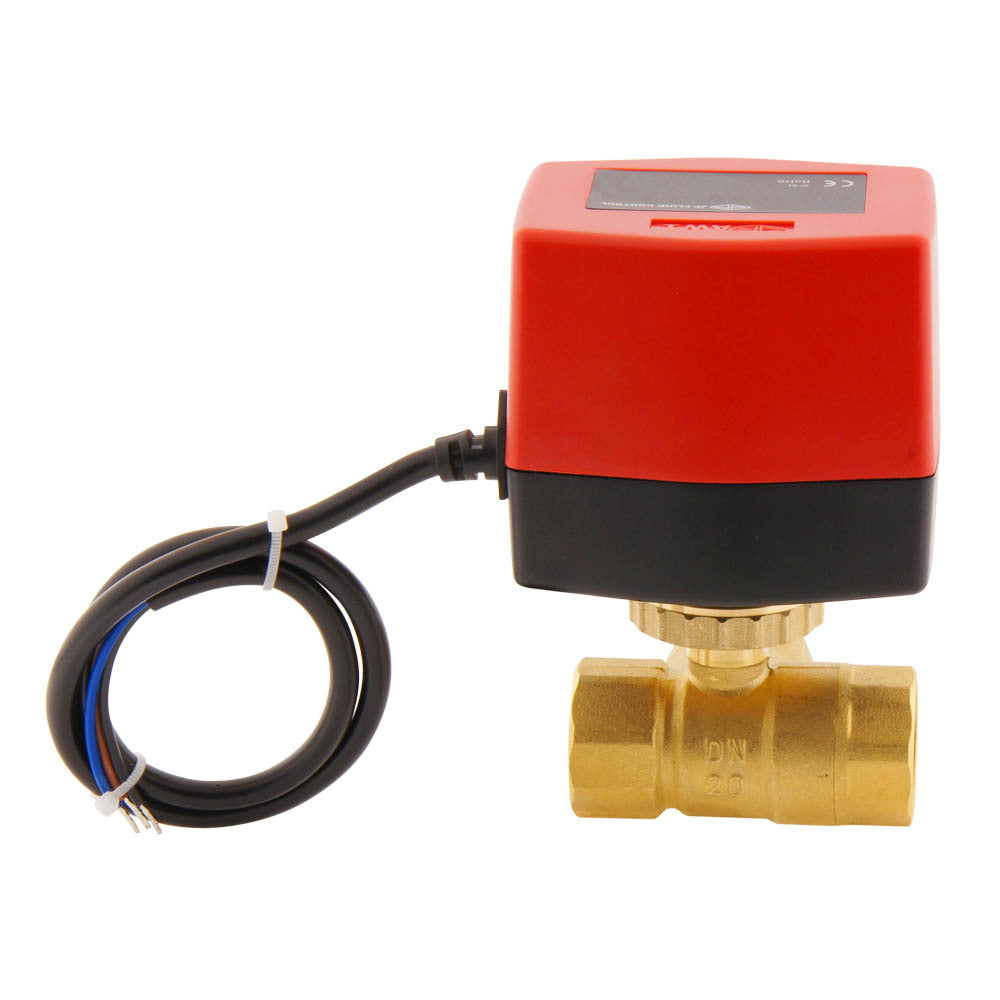

Vanne à bille électrique BW3 3/4'' 3 voies 230V AC relais
Robinet à boisseau sphérique électrique à 3 voies avec filetage femelle de 3/4 de pouce (BSP) et actionneur 230V AC à haut rendement énergétique avec relais intégré. Convient aux liquides et aux gaz (max. 110°C) et à une pression de 0 à 10 bars. Convient comme vanne de zone dans les systèmes de chauffage. La vanne est dotée d'un boîtier en laiton, d'une bille chromée et de sièges de vanne en PTFE. Le diamètre nominal est de 12,5 mm, la valeur Kv est de 8,6m3/h(143,3 l/min à dP=1 bar, eau). Connexion à 3 fils (ouvert-fermé) : phase, neutre et fil de commande (phase). La vanne s'ouvre en 16 secondes (normalement fermée).
Y compris l'actionneur- Prix normal
- €111.38
- Prix normal
- €92.82
Description
Robinet à boisseau sphérique électrique à 3 voies JP Fluid Control, très économe en énergie et robuste, permettant d'ouvrir ou de fermer électriquement des canalisations. La vanne est dotée d'un filetage de 3/4 de pouce (filetage femelle BSPP) et d'un actionneur 230V AC (IP54). Cette vanne convient aux liquides et aux gaz (-10 à 110°C) et est souvent utilisée dans les systèmes de chauffage. Une vanne à bille est moins sensible à la saleté qu'une électrovanne. Il est toutefois recommandé d'installer un filtre avant la vanne. Le corps de la vanne est en laiton, la bille est chromée et le joint est en PTFE (téflon). L'orifice est de 12,5 mm, la valeur Kv est de 8,6 (143,3 l/min à dP=1 bar). Le temps d'ouverture ou de fermeture est d'environ 16 secondes. Ce robinet à boisseau sphérique 3/2 voies est utilisé de préférence pour modifier le sens du débit d'une sortie à l'autre, et non pour arrêter le débit.
Installation

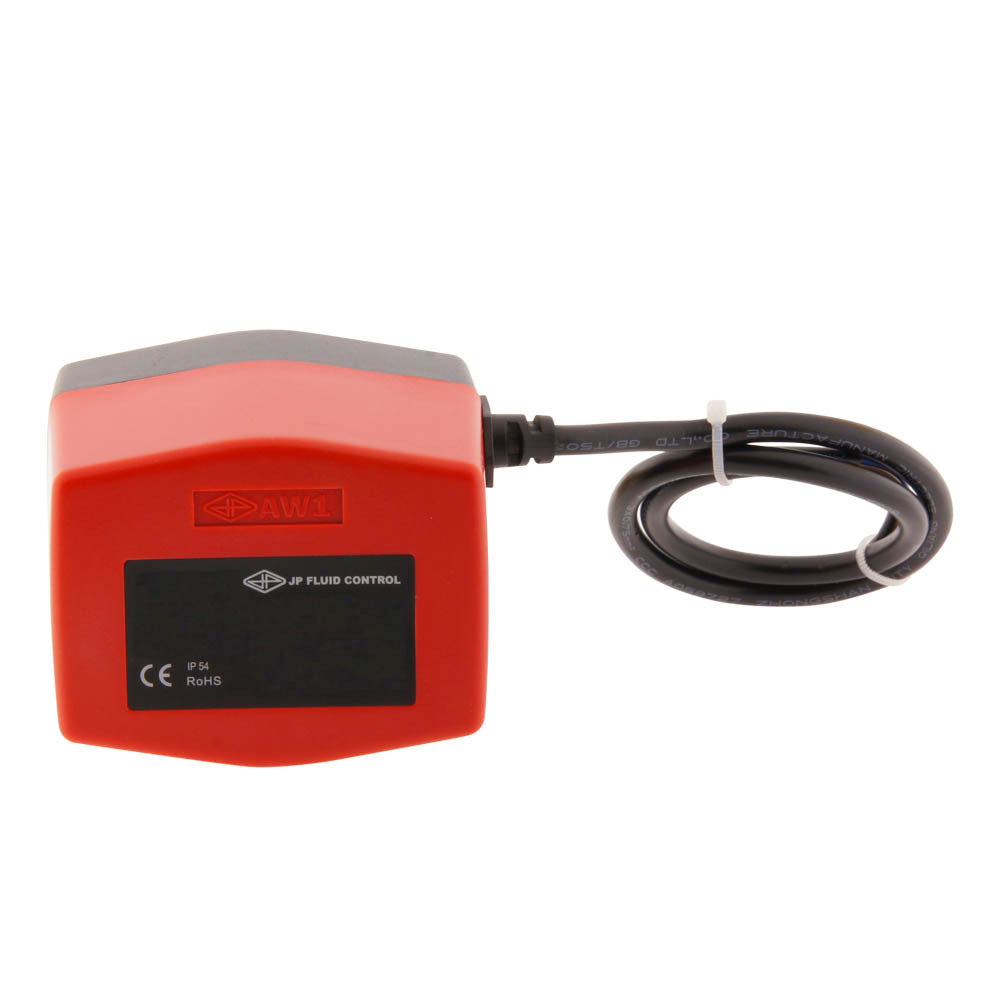

L'actionneur a une connexion à 3 fils et doit être connecté comme indiqué dans le diagramme ci-dessous. L'actionneur est fourni avec un câble. L'actionneur est doté d'une commande marche/arrêt. Cela signifie que deux fils sont connectés en permanence à l'alimentation électrique. L'alimentation du fil de commande ouvre la vanne électriquement, la déconnexion du fil de commande ferme la vanne électriquement. L'actionneur comprend des interrupteurs de fin de course, l'énergie n'est consommée que lors de l'ouverture ou de la fermeture de la vanne.
Les vannes à trois voies peuvent être connectées de deux manières différentes, comme le montre le schéma ci-dessous.
Important
- Veuillez respecter le code couleur des fils.
- Convient pour les gaz et les liquides propres, y compris l'eau froide et chaude.
- Assurez-vous que la vanne est adaptée à l'application et que les matériaux sont adaptés au fluide et à la température.
Remarque : cette vanne n'est pas adaptée aux gaz secs tels que l'air comprimé non lubrifié.
